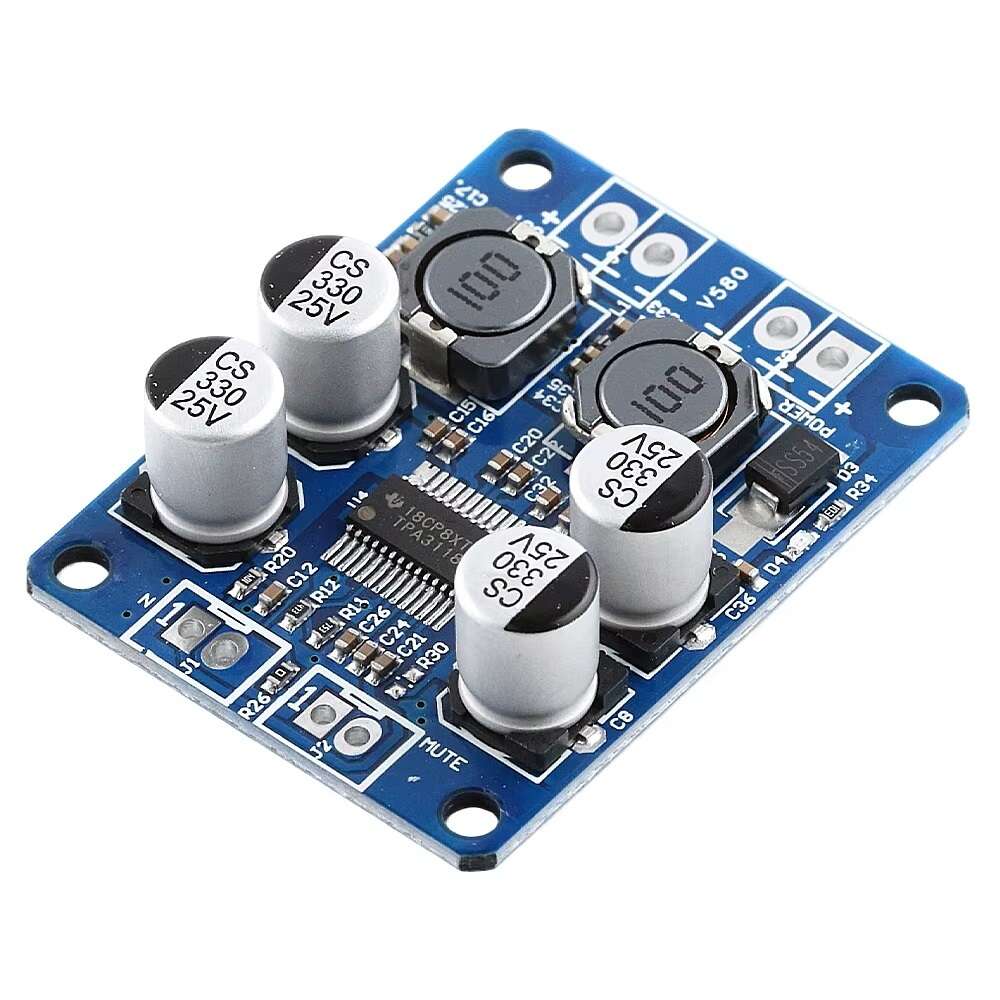

ماژول آمپلی فایر تک کاناله 60 وات با تراشه TPA3118
تقویت کننده صدا دارای یک کانال خروجی با توان 60 وات
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!

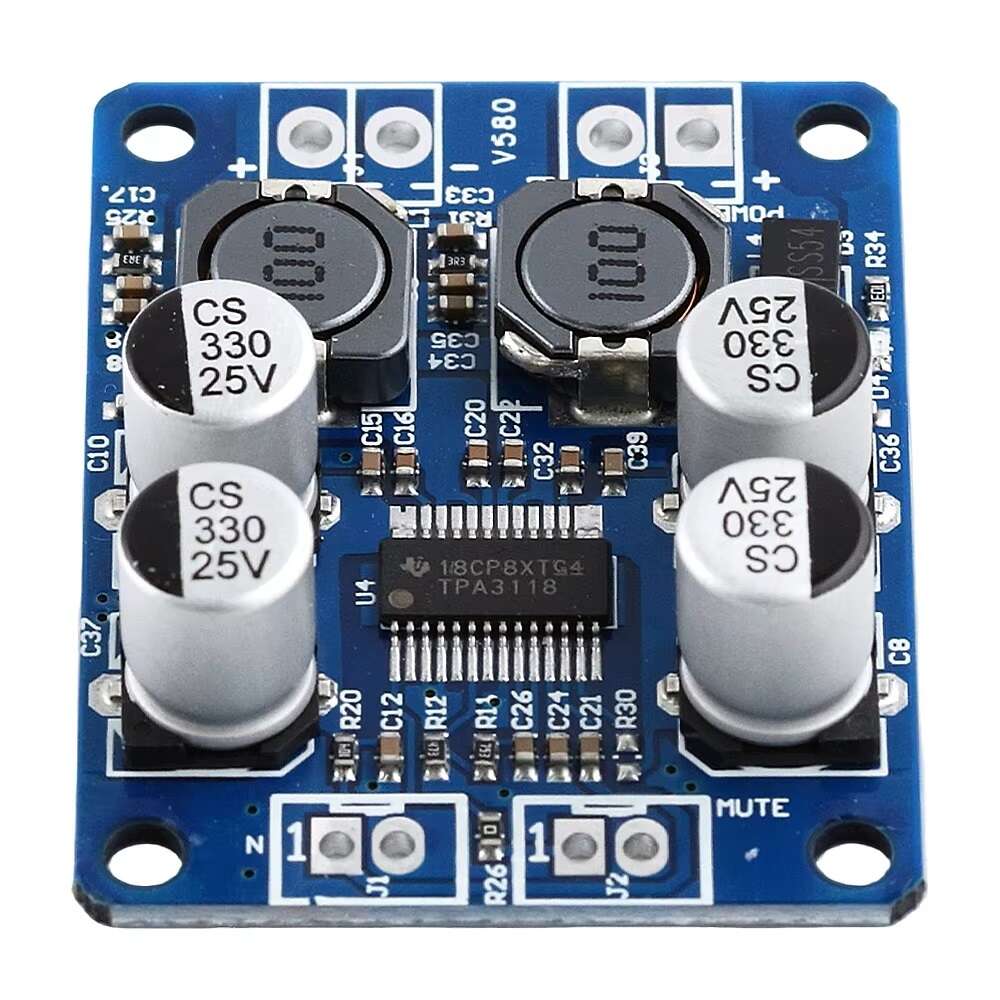

ماژول آمپلی فایر TPA3118 تک کانال 60 وات | تقویتکننده صوتی کلاس D
ماژول آمپلی فایر TPA3118 تک کاناله 60 وات یک تقویتکننده صوتی تک کاناله (Mono) و کمحجم است که برای افزایش توان سیگنال صوتی و راهاندازی بلندگوهای پرقدرتتر در پروژههای الکترونیکی، صوتی و DIY مورد استفاده قرار میگیرد. این ماژول بر پایه تراشه TPA3118D2 طراحی شده و با بهرهگیری از فناوری Class-D، بازده مناسب، ابعاد جمعوجور و توان خروجی قابل توجهی را در اختیار کاربر قرار میدهد.
تراشه TPA3118D2 یکی از آمپلیفایرهای صوتی کلاس D شرکت Texas Instruments است که برای کاربردهای صوتی با بازده بالا طراحی شده است. مزایای مهم Class-D عبارتاند از:
• بازده بالا
• تولید حرارت کمتر نسبت به بسیاری از آمپلیفایرهای خطی
• امکان دستیابی به توان خروجی بالا در ابعاد کوچک
• مناسب برای تجهیزات قابل حمل
• نیاز کمتر به هیتسینک بزرگ در شرایط کاری معمول
به همین دلیل، ماژول TPA3118 برای پروژههایی که به ترکیبی از توان مناسب، ابعاد کوچک و بازده بالا نیاز دارند، انتخاب کاربردی محسوب میشود.
تراشه TPA3118D2امکان کار با تغذیه نسبتاً بالاتر از آمپلیفایرهای 5 ولتی کوچک را فراهم میکند و به همین دلیل میتوان از آن در پروژههایی استفاده کرد که توان صوتی بیشتری نیاز دارند. ماژولهای مبتنی بر TPA3118 معمولاً برای ساخت اسپیکرهای DIY، سیستمهای صوتی، بلندگوهای قابل حمل، پروژههای رباتیک و تجهیزات صوتی سفارشی مورد استفاده قرار میگیرند. این مدل بهصورت تک کاناله (Mono) ارائه شده و برای راهاندازی یک بلندگو یا یک کانال صوتی طراحی شده است.
در صورتی که قصد ساخت یک سیستم استریو دارید، باید از راهکار مناسب برای ایجاد دو کانال استفاده شود؛ برای مثال استفاده از دو آمپلیفایر تک کاناله یا یک ماژول آمپلیفایر استریو مناسب. در صورت لزوم برای تهیه آمپلی فایر های استریو می توانید از طریق لینک زیر اقدام نمایید:
یکی از مهمترین ویژگیهایی که برای ماژول آمپلی فایر TPA3118 تک کاناله عنوان میشود، توان خروجی تا 60 وات است. با این حال، توان واقعی آمپلیفایر تنها به نام تراشه یا عنوان محصول وابسته نیست و به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو، فرکانس سیگنال، میزان اعوجاج (THD) و طراحی برد بستگی دارد. بنابراین عبارت 60 وات باید بهعنوان توان اعلامشده برای نسخه ماژول در نظر گرفته شود و برای انتخاب بلندگو و منبع تغذیه، شرایط واقعی کار نیز بررسی شود. تراشه TPA3118D2 در شرایط مشخص دیتاشیت میتواند توان قابل توجهی را در حالت Bridge/BTL ارائه دهد و برای کاربردهای صوتی پرقدرتتر از آمپلیفایرهای کوچک 5 ولتی مناسب است.
کاربردها
• ساخت اسپیکرهای DIY
• ساخت سیستم صوتی تک کاناله
• تقویت صدای MP3 Player
• استفاده در کنار گیرندههای بلوتوث
• ساخت اسپیکر بلوتوثی
• تقویت صدای تلویزیون و تجهیزات صوتی
• پروژههای صوتی Arduino و ESP32
• پروژههای الکترونیکی و آموزشی
• سیستمهای صوتی قابل حمل
• ساخت تجهیزات صوتی سفارشی
• استفاده در پروژههای رباتیک
• تقویت صدای منابع صوتی آنالوگ

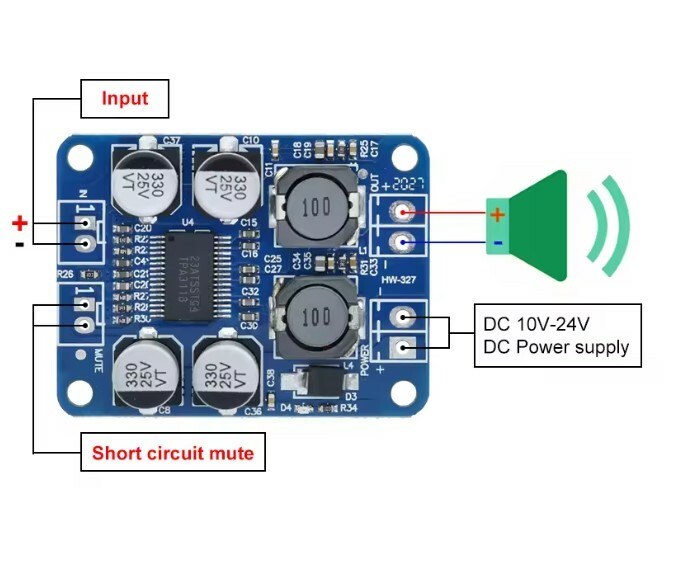

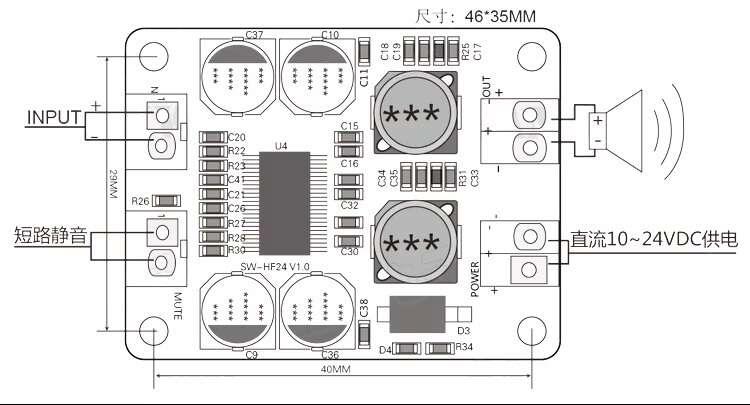

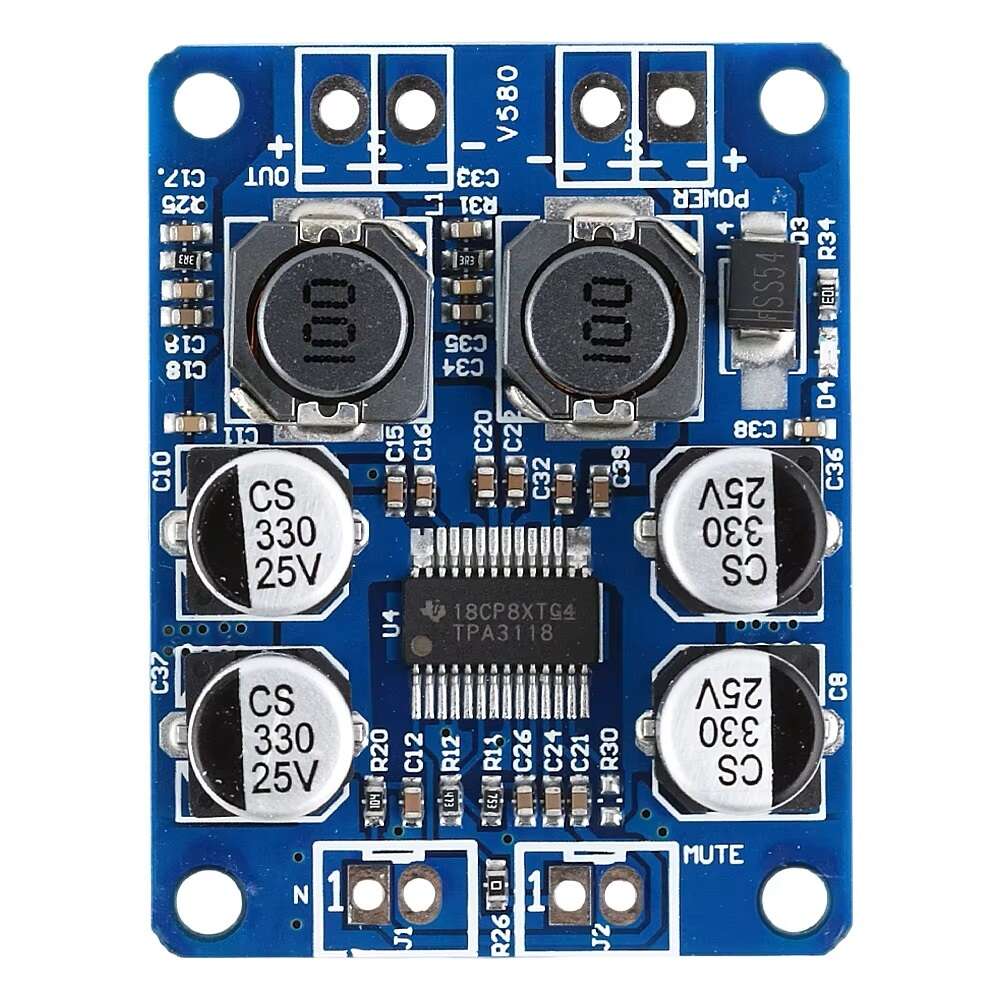

راهاندازی (SETUP)
1. اتصال تغذیه : تغذیه ماژول TPA3118D2 در محدوده 8 تا 24 ولت DC کار میکند. برای دستیابی به توان خروجی بالا، منبع تغذیه باید علاوه بر ولتاژ مناسب، جریان کافی نیز داشته باشد. هرچه توان خروجی افزایش پیدا کند، توان مورد نیاز از منبع تغذیه نیز بیشتر میشود. مقدار توصیه شده حدود ولتاژ 12VDC و جریان حدود 5A و یا 24VDC و جریان حدود 3A می باشد که برای تهیه منبع تغذیه با مشخصات ذکر شده می توانید به لینک زیر مراجعه نمایید :

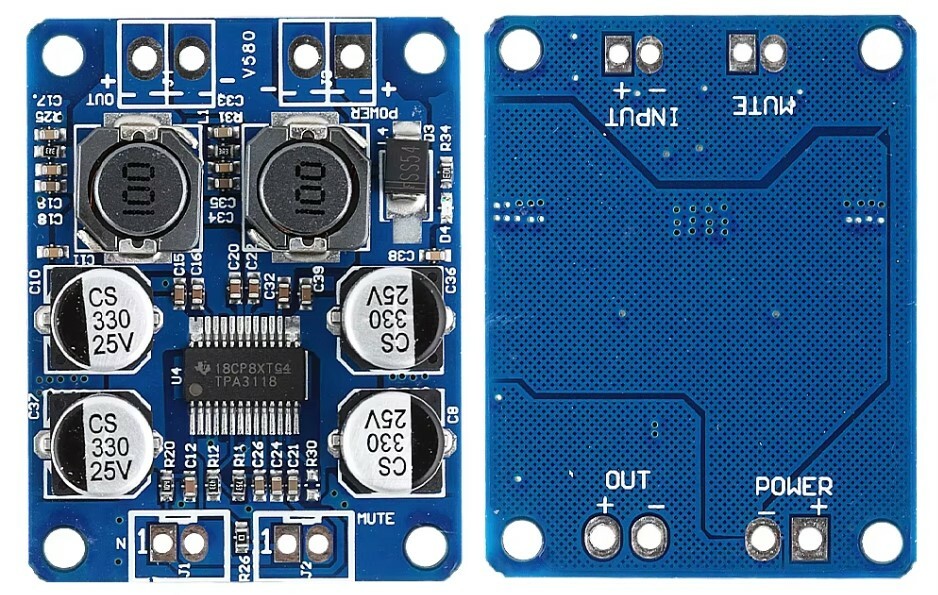

برای اتصال منبع تغذیه از پدهای POWER با رعایت قطبیت های مثبت و منفی و با لحیم کاری استفاده نمایید.
2. اتصال ورودی صوتی : ورودی صوتی آنالوگ ماژول که تک کانال و یا مونو (MONO) است را از طریق لحیم کاری به پدهای IN با رعایت قطبیت های مثبت و منفی متصل کنید. (پد مربعی با علامت 1 قطب مثبت است) .
3. اتصال بلندگو : خروجی آمپلیفایر TPA3118D2 از نوع BTL یا Bridge-Tied Load است. در نتیجه خروجی بلندگو بهصورت تفاضلی کار میکند و اتصال منفی خروجی به GND مجاز نیست. دیتاشیت نیز پیکربندیهای BTL و مونو PBTL را برای این خانواده مشخص کرده است. بنابراین از اتصال کوتاه کردن پایه های صدای خروجی و یا اتصال منفی صدای خروجی به زمین مدار (GND) برای جلوگیری از آسیب به ماژول، خودداری فرمایید. پایه های بلندگو را با رعایت قطبیت های مثبت و منفی به پد های OUT متصل نمایید.
4. انتخاب بلندگوی مناسب : بلندگو باید بر اساس امپدانس و توان مورد نیاز انتخاب شود و باید در محدوده مجاز (4-8 اهم) باشد. مثلا برای شرایط 12 ولت و 5 آمپر بلندگوی 4 اهم توان خروجی بیشتر و جریان کشی بیشتری را فراهم می کند ولی بلندگو 8 اهم توان کمتر و جریان کمتر و در نهایت فشار کمتری به تراشه می آورد.برای اطلاعات بیشتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
5. حالت MUTE یا قطع صدا : برای فعال کردن حالت قطع صدا کافیست پد های قسمت MUTE روی ماژول را به هم متصل نمایید. در نتیجه صدای خروجی آمپلی فایر قطع خواهد شد.
نکات مهم
• خروجی بلندگو را به GND متصل نکنید : خروجی BTL است؛ بنابراین منفی بلندگو، زمین مدار نیست و نباید به GND مدار متصل شود و از اتصال کوتاه کردن پدهای خروجی صدای ماژول جدا خودداری کنید.
• هنگام سیمکشی برق را قطع کنید : قبل از تغییر سیمهای تغذیه یا خروجی بلندگو، منبع تغذیه را خاموش کنید. این کار احتمال آسیب ناشی از اتصال اشتباه یا اتصال کوتاه را کاهش میدهد.
6. از منبع تغذیه مناسب استفاده کنید : در توانهای بالا، آداپتور باید توان جریاندهی کافی و تا حد امکان با حداقل ریپل داشته باشد(توصیه شده 12VDC و حداقل جریان 5A و یا 24VDC و حداقل جریان حدود 3A). منبع تغذیه ضعیف میتواند باعث ایجاد نویز و افت عملکرد آمپلیفایر شود. برای تهیه منبع تغذیه با مشخصات 12VDC و حداقل جریان 5A می توانید به لینک زیر مراجعه نمایید :
• عدد 60 وات را بدون شرایط کاری تفسیر نکنید : توان خروجی به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو، حالت کاری و میزان THD وابسته است. برای اطلاعات بیشتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
• سیمهای ورودی صوتی را کوتاه نگه دارید : برای کاهش نویز، مسیر ورودی صوتی را تا حد امکان کوتاه نگه دارید و آن را از سیمهای تغذیه و منابع نویز دور کنید.
• از بلندگوی نامناسب استفاده نکنید : امپدانس پایینتر از محدوده مجاز ماژول میتواند جریان بیشتری از مدار بگیرد و باعث افزایش حرارت یا فعال شدن مدارهای حفاظتی شود.
• به دمای ماژول توجه کنید : TPA3118D2 از حفاظتهای داخلی مختلفی مانند اضافهدما، اضافهولتاژ، کاهش ولتاژ، اتصال کوتاه و تشخیص DC برخوردار است. با وجود این حفاظتها، کار مداوم در توان بالا نیازمند توجه به شرایط حرارتی و تهویه مناسب است.
• برای استفاده طولانیمدت، تهویه را در نظر بگیرید : اگر ماژول در توان بالا و بهصورت مداوم استفاده میشود، آن را داخل محفظه کاملاً بسته و بدون تهویه قرار ندهید. طراحی حرارتی مناسب به حفظ عملکرد پایدار کمک میکند.

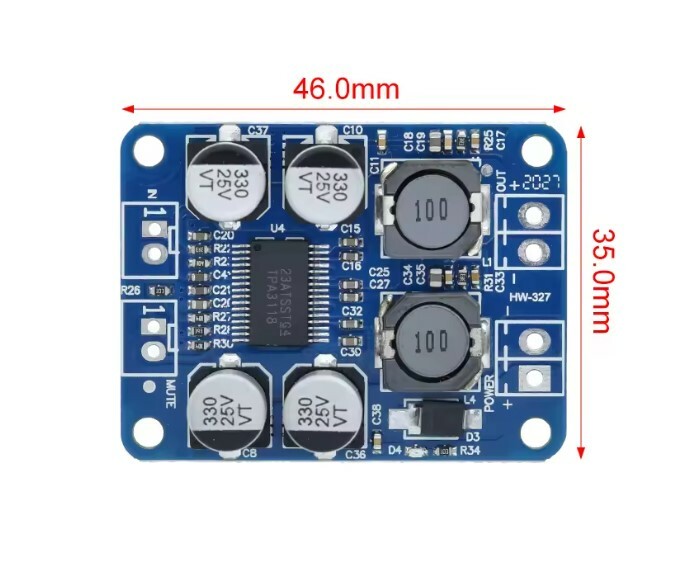

مشخصات فنی :
سوالات متداول :
ماژول آمپلی فایر TPA3118 چیست؟
ماژول TPA3118 یک تقویتکننده صوتی تک کاناله (مونو یا MONO) است که بر پایه تراشه TPA3118D2 ساخته شده و برای تقویت سیگنال صوتی و راهاندازی بلندگو در پروژههای صوتی، اسپیکرهای DIY و تجهیزات الکترونیکی استفاده میشود.
توان خروجی ماژول TPA3118 چقدر است؟
توان این مدل معمولاً بهصورت تا 60 وات اعلام میشود، اما توان واقعی به ولتاژ تغذیه، امپدانس بلندگو، میزان اعوجاج و طراحی دقیق برد بستگی دارد. بنابراین 60 وات را نباید در تمام شرایط بهعنوان توان خروجی ثابت در نظر گرفت.
آیا TPA3118 تک کاناله است؟
بله، این مدل ماژول بهصورت تک کاناله (Mono) طراحی شده و برای راهاندازی یک کانال صوتی استفاده میشود.
ولتاژ تغذیه TPA3118 چقدر است؟
محدوده تغذیه ماژول TPA3118D2 برابر با 8 تا 24 ولت DC است. مقدار توصیه شده حدود ولتاژ 12VDC و جریان حدود 5A و یا 24VDC و جریان حدود 3A می باشد که برای تهیه منبع تغذیه با مشخصات ذکر شده می توانید به لینک زیر مراجعه نمایید :
برای TPA3118 چه منبع تغذیهای پیشنهاد میشود؟
در توانهای بالا، آداپتور باید توان جریاندهی کافی و تا حد امکان با حداقل ریپل داشته باشد(توصیه شده 12VDC و حداقل جریان 5A و یا 24VDC و حداقل جریان حدود 3A). منبع تغذیه ضعیف میتواند باعث ایجاد نویز و افت عملکرد آمپلیفایر شود. برای تهیه منبع تغذیه با مشخصات 12VDC و حداقل جریان 5A می توانید به لینک زیر مراجعه نمایید :
بلندگوی 4 اهم بهتر است یا 8 اهم؟
اگر هدف دریافت توان خروجی بیشتر باشد، بلندگوی 4 اهم معمولاً انتخاب مناسبتری است، البته به شرطی که شرایط کاری و خنک کاری و تهویه مناسب فراهم شده باشد. بلندگوی 8 اهم جریان کمتری از آمپلیفایر میکشد و معمولاً توان خروجی پایینتر و فشار کمتری به تراشه ایجاد میکند.
آیا خروجی TPA3118 از نوع BTL است؟
بله. TPA3118D2 از ساختار BTL (Bridge-Tied Load) استفاده میکند. به همین دلیل دو سر بلندگو فقط به خروجیهای مثبت و منفی آمپلیفایر متصل میشوند و خروجی منفی بلندگو نباید به GND وصل شود.
آیا پایه منفی بلندگو را میتوان به GND وصل کرد؟
خیر. در خروجی BTL، پایه منفی خروجی بخشی از مدار تقویتکننده است و نباید آن را به زمین مدار متصل کرد.
پایه MUTE در ماژول TPA3118 چه کاربردی دارد؟
پایه MUTE برای بیصدا کردن خروجی آمپلیفایر استفاده میشود. برای غیر عال کردن صدای خروجی کافیست پدهای MUTE را به هم متصل نمایید.
آیا TPA3118 برای سابووفر مناسب است؟
بله. میتوان از TPA3118 در برخی پروژههای سابووفر استفاده کرد، اما مناسب بودن آن به طراحی ماژول و وجود فیلتر پایینگذر بستگی دارد. صرفاً وجود تراشه TPA3118 به معنی وجود فیلتر مخصوص سابووفر روی تمام ماژولها نیست.
جریان مصرفی TPA3118 چقدر است؟
جریان مصرفی ثابت نیست و به ولتاژ تغذیه، توان خروجی و امپدانس بلندگو بستگی دارد. هنگام افزایش توان صوتی، جریان ورودی نیز افزایش پیدا میکند؛ بنابراین برای توان بالا باید از منبع تغذیه با جریان کافی استفاده شود.
آیا TPA3118 هیتسینک نیاز دارد؟
در توانهای پایین ممکن است نیاز به هیتسینک بزرگ نباشد، اما هنگام کار مداوم در توان بالا، شرایط حرارتی باید بررسی شود. تهویه مناسب و دفع حرارت میتواند به پایداری مدار کمک کند.
دمای کاری TPA3118 چقدر است؟
طبق مشخصات تراشه TPA3118D2، محدوده دمای کاری محیطی آن 40- تا 85+ درجه سانتیگراد است. این مقدار مربوط به تراشه است و الزاماً به معنی محدوده تضمینشده برای تمام قطعات یک ماژول آماده نیست.
آیا TPA3118 محافظ اتصال کوتاه دارد؟
بله. تراشه TPA3118D2 دارای مدارهای حفاظتی داخلی از جمله حفاظت در برابر اتصال کوتاه و اضافهدما است. با این حال، نباید خروجی بلندگو را عمداً اتصال کوتاه کرد.
آیا میتوان خروجی دو آمپلیفایر TPA3118 را به هم وصل کرد؟
خیر. خروجی آمپلیفایرها را نباید مستقیماً به یکدیگر متصل کرد. اگر به توان یا پیکربندی متفاوتی نیاز دارید، باید از مدار و روش طراحیشده برای آن کاربرد استفاده شود.
مهمترین نکته هنگام سیمکشی TPA3118 چیست؟
مهمترین نکات عبارتاند از: رعایت ولتاژ تغذیه، استفاده از بلندگوی سازگار با ماژول، اتصال صحیح خروجی BTL، وصل نکردن خروجی منفی به GND، استفاده از منبع تغذیه با جریان کافی و جلوگیری از اتصال کوتاه خروجی.
آیا عدد 60 وات به معنی مصرف 60 وات است؟
خیر. 60 وات توان خروجی صوتی با توان مصرفی از منبع تغذیه یکسان نیست. توان ورودی به دلیل تلفات مدار باید بیشتر از توان خروجی باشد و مقدار آن به بازده آمپلیفایر و شرایط کاری بستگی دارد.
مهمترین مزیت TPA3118 چیست؟
مهمترین مزیت آن ترکیب توان خروجی بالا، بازده مناسب، فناوری Class-D و ابعاد نسبتاً کوچک است که آن را برای ساخت اسپیکر و سیستمهای صوتی سفارشی مناسب میکند.
