کیت فرستنده و گیرنده مادون قرمز 38K مدل EK8477 | ماژول IR مناسب آردوینو
کیت ماژول فرستنده و گیرنده مادون قرمز 38K مدل EK8477 یک مجموعه کاربردی برای ارسال و دریافت سیگنالهای مادون قرمز در پروژههای الکترونیکی، رباتیک و سیستمهای کنترل بیسیم کوتاهبرد است. این کیت از یک بخش فرستنده مادون قرمز (IR Transmitter) و یک بخش گیرنده مادون قرمز (IR Receiver) تشکیل شده و امکان طراحی سیستمهای ارسال و دریافت اطلاعات از طریق نور نامرئی مادون قرمز را فراهم میکند.
فرکانس حامل 38KHz یکی از فرکانسهای رایج در سیستمهای کنترل مادون قرمز است و در بسیاری از پروژههای کنترل از راه دور، رباتیک و تجهیزات الکترونیکی مورد استفاده قرار میگیرد. به همین دلیل، کیت EK8477 میتواند گزینهای مناسب برای افرادی باشد که قصد دارند یک سیستم ارتباطی یا کنترلی مبتنی بر مادون قرمز را بهصورت ساده در کنار میکروکنترلر و کاربردی پیادهسازی کنند.
مادون قرمز یکی از روشهای پرکاربرد برای انتقال سیگنال بدون استفاده از سیم است. در این روش، فرستنده با استفاده از LED مادون قرمز سیگنال را ارسال میکند و گیرنده با دریافت سیگنال نوری، آن را به سیگنال الکتریکی قابل پردازش تبدیل میکند. این روش برای ارتباط در فاصله کوتاه و محیطهایی که بین فرستنده و گیرنده مسیر دید مناسبی وجود دارد، بسیار کاربردی است.
یکی از کاربردهای اصلی کیت فرستنده و گیرنده مادون قرمز EK8477، استفاده در پروژههای مبتنی بر Arduino و سایر میکروکنترلرها است. با اتصال ماژولها به پایههای مناسب میکروکنترلر، میتوان سیگنالهای مادون قرمز را ارسال و دریافت کرد. این ویژگی امکان ساخت پروژههایی مانند سیستمهای کنترل از راه دور، رباتهای هوشمند و تجهیزات آموزشی را فراهم میکند. سیگنال مادون قرمز 38 KHz در بسیاری از سیستمهای کنترل از راه دور مورد استفاده قرار میگیرد.
در پروژههای رباتیک، ارتباط مادون قرمز میتواند برای ارسال فرمان یا ایجاد ارتباط کوتاهبرد مورد استفاده قرار گیرد. بهعنوان مثال، یک کنترلر میتواند فرمان را توسط فرستنده ارسال کند و ربات با استفاده از گیرنده مادون قرمز آن را دریافت و پردازش نماید. این موضوع، کیت EK8477 را به گزینهای مناسب برای پروژههای آموزشی، رباتیک و نمونهسازی تبدیل میکند.
مانند هر فناوری ارتباطی، سیستم مادون قرمز نیز دارای محدودیتهایی است. برای عملکرد مناسب، معمولاً وجود مسیر دید مناسب بین فرستنده و گیرنده اهمیت دارد. موانعی مانند: دیوار / اجسام کدر / قرارگیری خارج از زاویه مناسب / نور شدید محیط / فاصله بیش از محدوده عملی ؛ میتوانند عملکرد ارتباط را کاهش دهند. به همین دلیل، مادون قرمز بیشتر برای ارتباطهای کوتاهبرد و خط دید مناسب است و برای ارتباطهای طولانیبرد یا عبور از موانع، فناوریهایی مانند RF یا روشهای بیسیم دیگر ممکن است انتخاب مناسبتری باشند.
کاربردها
• ساخت ریموت کنترل : میتوان از فرستنده برای ارسال فرمانهای مادون قرمز و از گیرنده برای دریافت آنها استفاده کرد.
• پروژههای آردوینو و میکروکنترلری : مناسب برای پروژههایی که نیاز به ارسال یا دریافت فرمانهای IR دارند.
• پروژههای رباتیک : برای ارسال فرمان از یک کنترلر به ربات یا برقراری ارتباط کوتاهبرد بین دو بخش پروژه.
• کنترل تجهیزات الکترونیکی : قابل استفاده برای کنترل: LED / رله / سروو موتور / موتورهای کوچک / تجهیزات الکترونیکی / سیستمهای روشنایی
• پروژههای آموزشی : مناسب برای آموزش: ارتباط نوری / مدولاسیون 38KHz / کار با LED مادون قرمز / دریافت سیگنال IR / برنامهنویسی میکروکنترلر
• پروژههای DIY : برای ساخت سیستمهای کنترل سفارشی و نمونهسازی سریع کاربرد دارد.
راهاندازی
بخش اول: راهاندازی فرستنده و گیرنده مادون قرمز

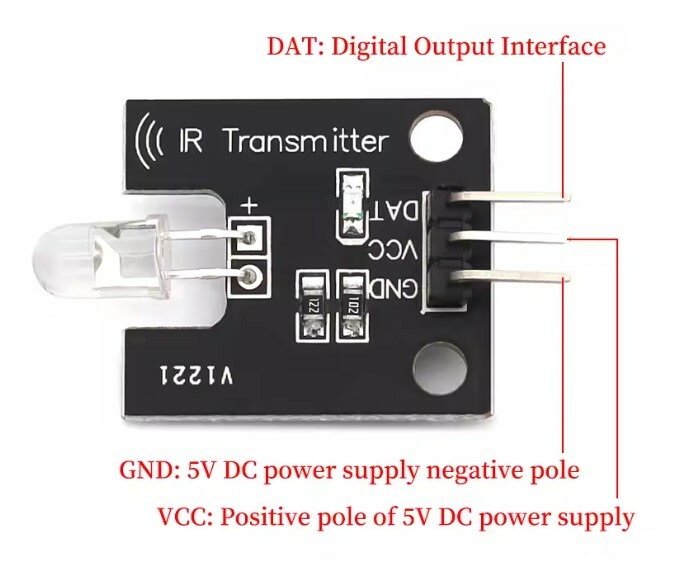

فرستنده معمولاً شامل یک LED مادون قرمز است که با ولتاز تغذیه (3.3-5V DC) کار می کند و سیگنال 38KHz را ارسال میکند. برای راهاندازی فرستنده، باید پایههای تغذیه VCC را به پایه تغذیه 3.3-5 V DC میکروکنترلر و پایه GND را به زمین میکروکنترلر یا مدار فرمان و پایه DAT را به خروجی دیجیتال میکروکنترلر مطابق علامتهای درجشده روی برد متصل کنید.
گیرنده، سیگنال مادون قرمز دریافتی را تشخیص داده و خروجی الکتریکی قابل پردازش ایجاد میکند. باید پایههای تغذیه VCC را به پایه تغذیه 3.3-5 V DC میکروکنترلر و پایه GND را به زمین میکروکنترلر یا مدار فرمان و پایه DAT یا OUT را به ورودی دیجیتال میکروکنترلر مطابق علامتهای درجشده روی برد متصل کنید.
توجه: پایهبندی دقیق ممکن است با توجه به نسخه ماژول متفاوت باشد. قبل از اتصال، علامتهای روی PCB را بررسی کنید.
بخش دوم: کار با میکروکنترلر
در یک پروژه معمولا، میکروکنترلر میتواند با ایجاد سیگنال حامل 38KHz، فرستنده را کنترل کند و سپس سیگنال دریافتی توسط گیرنده را پردازش نماید.
برای مشاهده کدنویسی برای این ماژول با آردوینو می توانید به فایل بخش دیتاشیت محصول و یا لینک زیر مراجعه نمایید:
برای پروژههای آردوینو استفاده از کتابخانههایی مانند IRremote کار برنامهنویسی و رمزگشایی سیگنالها را بسیار سادهتر میکند. برای دانلود و نصب کتابخانه مورد نیاز برای آردوینو می توانید از طریق لینک زیر اقدام نمایید :
نکات مهم استفاده
• فرکانس 38KHz را رعایت کنید : گیرندههای مادون قرمز معمولاً برای دریافت سیگنال با فرکانس حامل مشخص طراحی میشوند. بنابراین فرکانس فرستنده باید با گیرنده سازگار باشد.
• قطبیت تغذیه را اشتباه نکنید : اتصال معکوس VCC و GND میتواند باعث آسیب به ماژول شود.
• ولتاژ کاری را بررسی کنید : ولتاژ کاری باید در محدوده مجاز (3.3-5V DC) قرار دادشته باشد. از اعمال ولتاژی خارج از این محدوده خودداری کنید.
• مسیر دید مستقیم بهتر است : ارتباط مادون قرمز معمولاً در شرایطی بهترین عملکرد را دارد که فرستنده و گیرنده در مسیر دید مستقیم یکدیگر باشند. موانعی مانند دیوار یا اجسام کدر میتوانند ارتباط را مختل کنند.
• نور شدید محیط میتواند اختلال ایجاد کند : نور شدید خورشید، لامپهای خاص و منابع نوری قوی ممکن است روی عملکرد گیرنده مادون قرمز تأثیر بگذارند.
• زاویه قرارگیری اهمیت دارد : فرستنده و گیرنده باید در محدوده زاویه قابلقبول یکدیگر قرار داشته باشند. خارج شدن بیش از حد از محور اصلی میتواند باعث کاهش برد شود.
• LED مادون قرمز با LED معمولی متفاوت است : ممکن است LED فرستنده مادون قرمز با چشم انسان روشن به نظر نرسد. برای بررسی عملکرد آن میتوان از دوربین برخی تلفنهای همراه استفاده کرد؛ البته این روش برای همه دوربینها قطعی نیست.
• از جریان بیش از حد برای LED استفاده نکنید : اگر LED مادون قرمز مستقیماً به میکروکنترلر متصل میشود، باید جریان آن محدود شود. استفاده از مقاومت یا مدار درایور مناسب از آسیب به LED و میکروکنترلر جلوگیری میکند.
• برای برد بیشتر از درایور مناسب استفاده کنید : برای افزایش برد ارتباطی، تنها افزایش ولتاژ توصیه نمیشود. باید توان فرستنده، جریان LED، مدار درایور و محدودیتهای گیرنده در نظر گرفته شود.
• مشخصات پایهها را قبل از اتصال بررسی کنید : چیدمان پایههای VCC، GND و OUT یا DAT ممکن است در ماژولهای مختلف متفاوت باشد. همیشه نوشتههای روی برد را بررسی کنید.
مشخصات فنی :
نام محصول: کیت ماژول فرستنده و گیرنده مادون قرمز 38kHz
مدل: EK8477
نوع ماژول: کیت فرستنده و گیرنده مادون قرمز (IR Kit)
نوع ارتباط: مادون قرمز (Infrared)
فرکانس حامل گیرنده: 38kHz
ولتاژ کاری: 3.3-5 ولت DC
نوع خروجی گیرنده: دیجیتال (Digital Output)
نوع فرستنده: LED مادون قرمز (IR LED)
نوع گیرنده: گیرنده مادون قرمز 38kHz
طول موج کاری: 940nm
تعداد ماژولها: 2 عدد (فرستنده + گیرنده)
پایههای گیرنده: VCC، GND، OUT یا DAT
پایههای فرستنده: VCC، GND، OUT یا DAT
روش ارتباط: نیازمند دید مستقیم (Line of Sight)
نشانگر وضعیت: LED نشانگر وضعیت روی برد فرستنده
فاصله عملکرد: وابسته به توان فرستنده، زاویه قرارگیری و شرایط محیط میتواند 1-3 متر باشد.
فاصله عملکرد توصیهشده: 1.3 متر (5V 38kHz)
زاویه دریافت: 20 درجه
سازگاری با بردها: Arduino، AVR، STM32، ESP8266، ESP32، Raspberry Pi، ARM و سایر میکروکنترلرها
کاربرد: ارسال و دریافت فرمانهای IR، کنترل از راه دور، رباتیک و پروژههای آموزشی
دمای کاری: -25 تا +85 درجه سانتیگراد

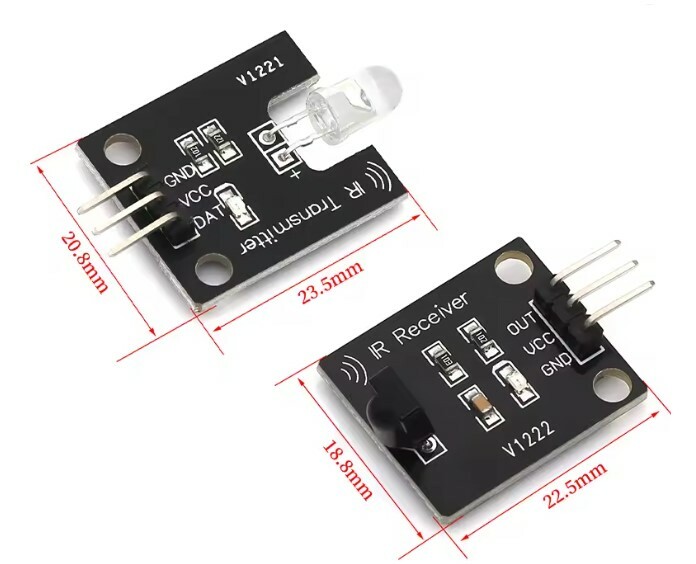

ابعاد ماژول: 24 × 21 × 5 میلیمتر
نوع نصب: سوراخ نصب با پیچ 3mm
دانلود دیتاشیت Digital 38kHz IR Receiver and Transmitter Sensor Module
IR Communication Between Two Arduino Boards with ek8477 38KHz example
سوالات متداول:
کیت فرستنده و گیرنده مادون قرمز EK8477 چیست؟
این کیت شامل یک ماژول فرستنده (IR Transmitter) و یک ماژول گیرنده (IR Receiver) است که برای ارسال و دریافت سیگنالهای مادون قرمز با فرکانس 38 کیلوهرتز در پروژههای الکترونیکی و میکروکنترلری استفاده میشود.
فرکانس کاری این کیت چقدر است؟
فرکانس حامل گیرنده 38kHz است که یکی از رایجترین فرکانسها برای سیستمهای کنترل از راه دور محسوب میشود.
ولتاژ کاری ماژول چقدر است؟
این کیت معمولاً با 3.3-5 ولت DC کار میکند و با اکثر بردهای توسعه مانند آردوینو سازگار است.
آیا این ماژول با آردوینو و سایر سازگار است؟
بله، این کیت بهطور کامل با Arduino UNO، Nano، Mega، Pro Mini و سایر بردهای مبتنی بر AVR سازگار است. با توجه به ولتاژ منطقی و تنظیمات مناسب، این ماژول با ESP32، ESP8266، STM32، Raspberry Pi Pico و بسیاری از میکروکنترلرهای دیگر نیز قابل استفاده است. برای مشاهده کدنویسی برای این ماژول با آردوینو می توانید به فایل بخش دیتاشیت محصول و یا لینک زیر مراجعه نمایید:
آیا فرستنده بهتنهایی سیگنال 38kHz تولید میکند؟
خیر. LED فرستنده تنها نور مادون قرمز را ارسال میکند و سیگنال 38kHz باید توسط میکروکنترلر یا مدار تولیدکننده موج ایجاد شود.
برد عملکرد این کیت چقدر است؟
برد مؤثر به عواملی مانند توان فرستنده، کیفیت گیرنده، زاویه قرارگیری، نور محیط و موانع بستگی دارد و مقدار ثابتی برای همه شرایط ندارد. اما مقدار توصیه شده (1.3 meters (5V 38Khz)) است.
آیا وجود مانع بین فرستنده و گیرنده مشکلی ایجاد میکند؟
بله. ارتباط مادون قرمز معمولاً به دید مستقیم (Line of Sight) نیاز دارد و وجود موانع میتواند باعث کاهش برد یا قطع ارتباط شود.
آیا نور خورشید روی عملکرد ماژول تأثیر دارد؟
بله، نور مستقیم خورشید یا منابع نوری قوی ممکن است باعث ایجاد نویز و کاهش دقت دریافت سیگنال شوند.
آیا این کیت برای ساخت ریموت کنترل مناسب است؟
بله، یکی از رایجترین کاربردهای آن ساخت ریموت کنترل سفارشی و دریافت فرمانهای مادون قرمز است.
آیا گیرنده همه ریموتهای کنترل را پشتیبانی میکند؟
گیرنده میتواند سیگنال بسیاری از ریموتهای مبتنی بر 38kHz را دریافت کند، اما سازگاری کامل به پروتکل ارتباطی ریموت (مانند NEC، RC5، Sony و…) بستگی دارد.
آیا این کیت برای پروژههای رباتیک مناسب است؟
بله، برای تشخیص فرمان، ارتباط کوتاهبرد، کنترل حرکت و بسیاری از پروژههای رباتیک قابل استفاده است.
آیا جهت قرارگیری فرستنده و گیرنده اهمیت دارد؟
بله، برای بهترین عملکرد، فرستنده و گیرنده باید تا حد امکان در مقابل یکدیگر و در محدوده زاویه دید مناسب قرار گیرند.
آیا میتوان چند گیرنده را با یک فرستنده کنترل کرد؟
بله، در صورتی که گیرندهها در محدوده پوشش سیگنال قرار داشته باشند، امکان دریافت همزمان فرمان وجود دارد.
آیا این ماژول نیاز به کتابخانه نرمافزاری دارد؟
برای پروژههای آردوینو استفاده از کتابخانههایی مانند IRremote کار برنامهنویسی و رمزگشایی سیگنالها را بسیار سادهتر میکند، هرچند استفاده از آن الزامی نیست. برای دانلود و نصب کتابخانه مورد نیاز برای آردوینو می توانید از طریق لینک زیر اقدام نمایید :
آیا این کیت برای پروژههای آموزشی مناسب است؟
بله، به دلیل مدار ساده و راهاندازی آسان، یکی از گزینههای محبوب برای آموزش مباحث مادون قرمز، ارتباط دیجیتال و برنامهنویسی میکروکنترلرها است.
مهمترین نکات هنگام استفاده از این کیت چیست؟
• از منبع تغذیه 5 ولت پایدار استفاده کنید.
• قطبیت پایههای VCC و GND را بهدرستی رعایت کنید.
• فرستنده را با سیگنال مدولهشده 38kHz راهاندازی کنید.
• از قرار دادن ماژول در معرض نور مستقیم خورشید یا منابع نوری قوی خودداری کنید.
• برای دستیابی به بهترین برد، فرستنده و گیرنده را در دید مستقیم یکدیگر قرار دهید.
• قبل از اتصال، چیدمان پایههای روی برد را بررسی کنید.
