کنترل دور موتور PWM MOTOR CONTROL 20A

ماژول کنترل دور موتور DC PWM 20A | کنترل سرعت موتور با PWM

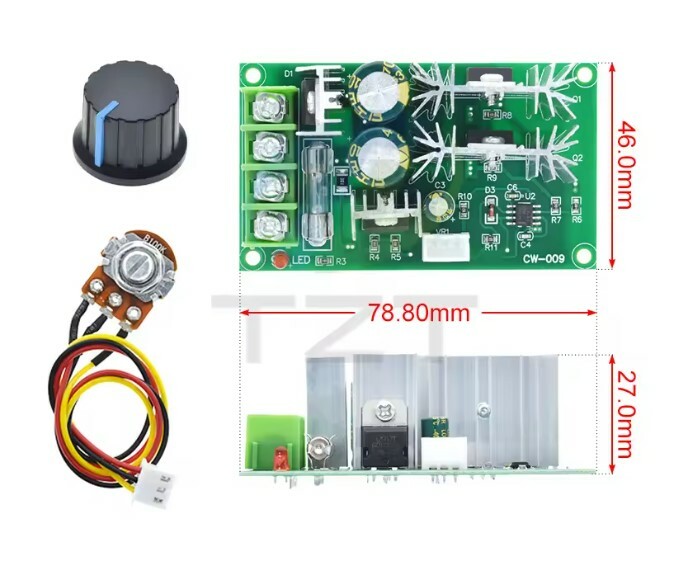

ماژول کنترل دور موتور DC با PWM و جریان 20 آمپر یک کنترلر کاربردی برای تنظیم سرعت موتورهای جریان مستقیم DC است که با استفاده از روش PWM (Pulse Width Modulation) امکان کنترل سرعت موتور را فراهم می‌کند. این ماژول برای پروژه‌های الکترونیکی، رباتیک، سیستم‌های مکانیکی و کاربردهای صنعتی سبک که به تنظیم سرعت موتور DC نیاز دارند، گزینه‌ای کاربردی و اقتصادی محسوب می‌شود.
در روش PWM، موتور به‌جای دریافت یک ولتاژ کاملاً پیوسته و متغیر، پالس‌های سریع دریافت می‌کند. با تغییر نسبت زمان روشن بودن پالس به زمان خاموش بودن آن (Duty Cycle)، توان متوسط اعمال‌شده به موتور تغییر می‌کند و در نتیجه سرعت موتور قابل تنظیم می‌شود. این روش معمولاً امکان کنترل بهتر سرعت را نسبت به روش‌های ساده کاهش ولتاژ فراهم می‌کند. با تغییر Duty Cycle، توان متوسط موتور تغییر می‌کند.
به‌صورت ساده:
• Duty Cycle کمتر: سرعت موتور کمتر
• Duty Cycle بیشتر: سرعت موتور بیشتر
البته سرعت واقعی موتور به بار مکانیکی، ویژگی‌های موتور و ولتاژ تغذیه نیز بستگی دارد.

عبارت 20A در نام این محصول به ظرفیت جریان نامی اعلام‌شده برای کنترلر اشاره دارد. بااین‌حال، مقدار جریان قابل استفاده به‌صورت مداوم باید با توجه به طراحی برد، کیفیت قطعات، شرایط خنک‌کاری و جریان راه‌اندازی موتور در نظر گرفته شود.موتورهای DC در لحظه شروع به کار ممکن است جریانی بسیار بیشتر از جریان عادی خود مصرف کنند. بنابراین هنگام انتخاب این ماژول، فقط جریان کاری موتور را بررسی نکنید و جریان راه‌اندازی یا جریان قفل‌شدن موتور را نیز در نظر بگیرید.
ماژول کنترل دور موتور DC با PWM و جریان 20 آمپر معمولاً دارای ترمینال‌هایی برای اتصال منبع تغذیه و موتور DC است. اتصال صحیح قطب‌های مثبت و منفی اهمیت زیادی دارد و باید علامت‌های روی برد قبل از سیم‌کشی بررسی شوند.
در کاربردهای جریان بالا، استفاده از سیم با ضخامت مناسب و ترجیحا نسوز، اتصالات محکم و منبع تغذیه‌ای که توان کافی برای موتور داشته باشد، اهمیت ویژه‌ای دارد. سیم‌های نازک یا اتصالات ضعیف می‌توانند باعث افت ولتاژ، گرم‌شدن سیم‌ها و کاهش عملکرد سیستم شوند.

کاربردها

• کنترل سرعت موتورهای DC
• تنظیم روشنایی در لامپ ها و یا ریسه های LED پرتوان با توان مصرفی مناسب
• پروژه‌های رباتیک و ساخت ربات
• پروژه‌های DIY و الکترونیکی
• کنترل موتورهای مکانیزم‌های چرخشی
• دستگاه‌های مکانیکی کوچک و متوسط
• سیستم‌های انتقال حرکت
• کنترل موتورهای DC در تجهیزات آزمایشی
• ساخت پروژه‌های اتوماسیون ساده
• کنترل موتورهای دارای گیربکس
• کنترل سرعت فن‌ها و تجهیزات DC سازگار، در صورت تطابق ولتاژ و جریان

راه‌اندازی

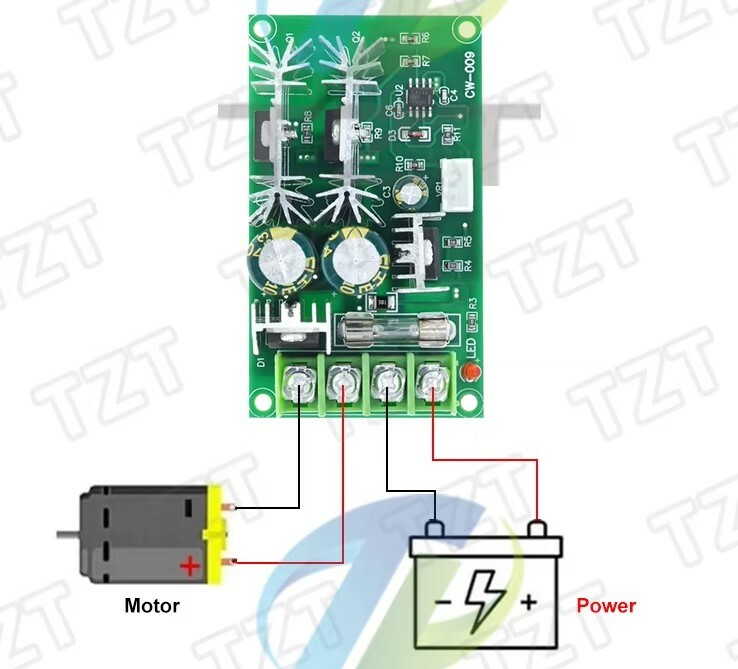

• شناسایی ترمینال‌های ورودی و خروجی
قبل از اتصال سیم‌ها، علامت‌های زیر ویا روی برد را بررسی کنید. معمولاً ترمینال‌ها به دو بخش تقسیم می‌شوند:
POWER+,POWER- برای اتصال منبع تغذیه در محدوده مجاز (DC10-60V)
MOTOR+,MOTOR- برای اتصال به مصرف کننده
در هنگام اتصال منبع تغذیه به قطبیت های مثبت و منفی حتما دقت نمایید. در اتصال موتور به جریان لحظه ای موتور و جریان کاری موتور دقت کنید تا در محدوده مجاز (20A) قرار داشته باشد.
• تنظیم سرعت موتور
پس از اتصال صحیح منبع تغذیه و موتور، با چرخاندن پتانسیومتر روی ماژول، سرعت موتور را تنظیم کنید. مقدار دقیق تغییر سرعت به موتور، بار مکانیکی و ولتاژ تغذیه بستگی دارد.

نکات مهم

• نوع موتور را بررسی کنید : این کنترلر برای موتورهای DC طراحی شده است. از اتصال موتورهای AC، موتورهای سه‌فاز یا بارهای نامتناسب با این کنترلر خودداری کنید.
• ولتاژ موتور و کنترلر باید سازگار باشد : ولتاژ نامی موتور باید با محدوده ولتاژ قابل پشتیبانی کنترلر و منبع تغذیه مطابقت داشته باشد. استفاده از ولتاژ بیش از حد می‌تواند باعث آسیب به موتور یا مدار کنترلر شود.
• عدد 20 آمپر را حداکثر مطلق در نظر نگیرید : عبارت 20A در نام محصول به ظرفیت جریان نامی اعلام‌شده اشاره دارد، اما جریان قابل استفاده واقعی به طراحی برد، مدت زمان کار، دمای محیط، کیفیت اتصالات و سیستم خنک‌کاری بستگی دارد. به‌خصوص در کارکرد مداوم و جریان‌های بالا، دمای ماژول باید بررسی شود.
• جریان راه‌اندازی موتور را در نظر بگیرید : موتورهای DC هنگام شروع به کار ممکن است جریان زیادی مصرف کنند. این جریان می‌تواند چند برابر جریان عادی موتور باشد. بنابراین پیش از انتخاب کنترلر، فقط جریان عادی موتور را بررسی نکنید و جریان راه‌اندازی یا جریان Stall را نیز در نظر بگیرید.
• از منبع تغذیه مناسب استفاده کنید : منبع تغذیه باید توان کافی برای تأمین جریان موتور را داشته باشد. منبع ضعیف می‌تواند باعث:
• افت ولتاژ
• کاهش سرعت موتور
• ریست یا قطع عملکرد کنترلر
• افزایش دمای منبع تغذیه
• عملکرد ناپایدار موتور
شود.
• سیم و اتصالات مناسب انتخاب کنید : در جریان‌های بالا، استفاده از سیم‌های نازک یا ترمینال‌های ضعیف می‌تواند باعث افت ولتاژ و گرم‌شدن اتصالات شود. برای جریان‌های بالا:
• از سیم با سطح مقطع مناسب و تجیحا نسوز استفاده کنید.
• اتصالات را محکم کنید.
• از شل بودن ترمینال‌ها جلوگیری کنید.
• مسیر سیم‌کشی را تا حد امکان کوتاه نگه دارید.
• خنک‌کاری را جدی بگیرید : در جریان‌های بالا یا کارکرد طولانی، قطعات قدرت ماژول ممکن است گرم شوند. اگر دمای برد بیش از حد افزایش پیدا کرد:
• بار موتور را کاهش دهید.
• تهویه را بهتر کنید.
• از خنک‌کاری مناسب استفاده کنید.
• مدت کارکرد مداوم را کاهش دهید.

• این ماژول کنترل سرعت حلقه‌بسته نیست : این کنترلر معمولاً سرعت موتور را با تغییر توان PWM تنظیم می‌کند. بنابراین اگر بار مکانیکی موتور تغییر کند، سرعت واقعی نیز ممکن است تغییر کند. برای حفظ سرعت ثابت در برابر تغییر بار، به سیستم فیدبک و کنترلر حلقه‌بسته نیاز است.
• هنگام اتصال یا تغییر سیم‌کشی برق را قطع کنید : قبل از تغییر اتصالات موتور یا منبع تغذیه، برق مدار را کاملاً قطع کنید. اتصال اشتباه قطب‌ها یا ایجاد اتصال کوتاه می‌تواند به کنترلر، موتور یا منبع تغذیه آسیب بزند.
• موتور را در حالت قفل‌شده نگه ندارید : اگر شفت موتور به‌دلیل گیرکردن مکانیکی نتواند بچرخد، موتور ممکن است جریان زیادی مصرف کند. این وضعیت می‌تواند باعث افزایش شدید دما و آسیب به موتور یا کنترلر شود.
