پخش کننده MP3 PLAYER مربعی KH-9206 بلوتوثی پنلی ۱۲V با ریموت ۲ خروجی USB
دستگاه پخش کننده فایل های صوتی MP3 از درگاه USB و microSD مدل مربعی از بلوتوث پشتیبانی کرده و دارای رادیو می باشد.
۶۴۳,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
پخش کننده MP3 پنلی مربعی KH-9206 | بلوتوثی 12V، ریموت و 2 عدد USB
پخش کننده MP3 پنلی مربعی KH-9206 یک ماژول پخش صوتی چندمنظوره و فاقد آمپلی فایر صوتی داخلی و برای ساخت یا ارتقای سیستمهای صوتی 12 ولت DC است. این MP3 Player پنلی بلوتوثی امکان پخش موسیقی از طریق بلوتوث، USB و کارت حافظه را فراهم میکند و با داشتن ورودی AUX و رادیو FM، امکانات متنوعی را در اختیار کاربر قرار میدهد. طراحی مربعی و پنلی این محصول باعث میشود بتوان آن را بهراحتی روی پنل، داشبورد، جعبه پروژه، سیستم صوتی و تجهیزات مختلف نصب کرد. وجود نمایشگر، کلیدهای کنترلی و ریموت کنترل نیز استفاده از امکانات پخشکننده را سادهتر کرده است.
قابلیت پشتیبانی از بلوتوث نسخه 5.0 (BLUETOOTH 5.0 یا BTL 5.0)، KH-9206 را به یک گزینه مناسب برای پروژههایی تبدیل کرده است که در آنها نیاز به پخش موسیقی بیسیم وجود دارد. برای استفاده از این قابلیت، کافی است بلوتوث گوشی یا دستگاه پخشکننده را فعال کرده و پس از شناسایی ماژول، اتصال را برقرار کنید. سپس صدای پخششده از دستگاه از طریق خروجی صوتی ماژول در اختیار سیستم صوتی قرار میگیرد. در حالت اتصال با بلوتوث قابلیت پاسخ به تماس های تلفنی و مکالمه نیز فراهم می شود. این قابلیت برای استفاده در سیستمهای صوتی سفارشی، پروژههای DIY، اسپیکرهای دستساز و تجهیزات صوتی 12 ولت بسیار کاربردی است.
پخش کننده MP3 پنلی مربعی KH-9206 علاوه بر بلوتوث، امکان پخش فایلهای صوتی از حافظههای جانبی را نیز فراهم میکند. وجود درگاه USB و کارت حافظه باعث میشود برای پخش موسیقی الزاماً به تلفن همراه یا اتصال بلوتوثی نیاز نداشته باشید. میتوانید فایلهای صوتی سازگار را روی حافظه قرار داده و آن را به پخشکننده متصل کنید تا موسیقی از طریق ماژول پخش شود. یکی از ویژگیهای پخش کننده MP3 پنلی مربعی KH-9206 ، وجود 2 درگاه USB است. در این نوع طراحی معمولاً یکی از درگاهها برای پخش فایلهای صوتی از حافظه USB و درگاه دیگر برای کاربردهایی مانند شارژ در نظر گرفته میشود. برای استفاده از فلش مموری کافیست فلش مموری را به پورت USB مخصوص آن متصل نمایید و اتومات ماژول آن را تشخیص داده و پخش فایل ها شروع می شود.
پشتیبانی از رادیو FM یکی دیگر از امکانات KH-9206 است. بنابراین این محصول تنها یک MP3 Player ساده نیست و میتوان از آن بهعنوان یک پخشکننده صوتی چندمنظوره استفاده کرد. رادیو FM برای کاربردهایی مانند سیستم صوتی خودرو، اسپیکرهای سفارشی و تجهیزات صوتی قابل حمل میتواند کاربردی باشد.
وجود ورودی AUX امکان اتصال مستقیم برخی منابع صوتی از طریق کابل صدای AUX را با جک 3.5mm فراهم میکند. این قابلیت در شرایطی که بخواهید از اتصال سیمی به جای بلوتوث استفاده کنید، کاربرد دارد. به این ترتیب کاربر میتواند بر اساس نیاز خود از روشهای مختلفی مانند Bluetooth، USB، کارت حافظه یا AUX برای تأمین محتوای صوتی استفاده کند.
پخش کننده MP3 پنلی مربعی KH-9206 یک پخشکننده صوتی و فاقد آمپلی فایر صوتی داخلی است و نباید آن را با یک آمپلیفایر قدرت اشتباه گرفت. خروجی صوتی این ماژول برای اتصال به یک مدار تقویتکننده صدا یا آمپلیفایر مناسب است. برای تقویت صدای خروجی و انتقال صدای خروجی به بلندگو کافیست از یک آمپلی فایر صوتی مناسب استفاده نمایید.
طراحی مربعی و پنلی یکی از ویژگیهای مهم ظاهری پخش کننده MP3 پنلی مربعی KH-9206 است. این نوع طراحی امکان نصب ماژول را روی سطوح مختلف فراهم میکند و برای ساخت تجهیزات صوتی سفارشی بسیار مناسب است.
همراه پخش کننده MP3 پنلی مربعی KH-9206 ، ریموت کنترل ارائه میشود که امکان کنترل برخی عملکردهای دستگاه را از فاصله مناسب فراهم میکند. با استفاده از ریموت میتوان بسته به قابلیتهای نسخه ماژول، عملکردهایی مانند تغییر آهنگ، تنظیم صدا، انتخاب منبع پخش و کنترل پخش را انجام داد.
کاربردها
• سیستم صوتی خودرو: مناسب برای افزودن قابلیت پخش MP3، Bluetooth، USB و AUX به سیستمهای صوتی 12 ولتی.
• ساخت اسپیکر DIY: میتوان خروجی صوتی ماژول را به یک آمپلیفایر متصل کرد و یک اسپیکر سفارشی ساخت.
• کمپر و کاروان: به دلیل تغذیه 12 ولت، برای سیستمهای صوتی کمپر و تجهیزات قابل استفاده با باتری 12 ولت مناسب است.
• ارتقای سیستم صوتی قدیمی: در صورت داشتن ورودی مناسب، میتوان قابلیت Bluetooth و پخش USB/TF را به سیستم صوتی اضافه کرد.
• پروژههای الکترونیکی و DIY: مناسب برای ساخت سیستمهای صوتی سفارشی و پروژههای آموزشی.
• پخش رادیو FM: برای دریافت ایستگاههای رادیویی در محدوده FM مورد استفاده قرار میگیرد.
• پخش موسیقی بیسیم: امکان پخش موسیقی از تلفن همراه و سایر دستگاههای Bluetooth فراهم است.
• سیستمهای صوتی دارای میکروفن: مدل KH-9206 دارای میکروفن و قابلیتهای تماس و ضبط صدا نیز هست.
• سیستمهای 12 ولتی: خروجی USB مجزای این مدل میتواند برای شارژ تجهیزات سازگار استفاده شود؛ خروجی اعلامشده برای این پورت 5V DC/1.5A است.
راهاندازی (setup)
1. اتصال تغذیه
ابتدا ماژول را به یک منبع تغذیه 12V DC و حداقل 2A متصل کنید. قبل از روشن کردن، حتماً علامتهای مثبت و منفی روی PCB را بررسی کنید؛ سازنده/فروشنده درباره احتمال تفاوت سیمبندی برخی نسخهها هشدار داده است. برای درک بهتر به بخش تصاویر محصول مراجعه نمایید.
برای یک پروژه معمولی میتوانید از یک آداپتور 12 ولت مناسب یا سیستم برق 12 ولتی خودرو استفاده کنید. برای تهیه آداپتور 12VDC / 2A می توانید به لینک زیر مراجعه نمایید :
2. اتصال به آمپلیفایر صوتی
KH-9206 دارای خروجی صوتی است و خودش را نباید با آمپلیفایر قدرت اشتباه گرفت. بنابراین از آنجاییکه این ماژول فاقد آمپلی فایر صوتی داخلی است، برای راهاندازی بلندگو، خروجی صوتی ماژول را به ورودی یک آمپلیفایر صوتی مناسب متصل کرده و سپس بلندگو را به خروجی آمپلیفایر صوتی وصل کنید. برای مشاهده و تهیه آمپلی فایر
صوتی و استریو مناسب می توانید از طریق لینک زیر اقدام نمایید :
3. پخش موسیقی از USB
یک فلش مموری USB حاوی فایلهای صوتی سازگار را به درگاه USB مربوط به پخش متصل کنید. ماژول فلش مموری را به صورت اتومات شناسایی می کند. در مدلهای مشابه این خانواده، با کلیدهای PEEV/NEXT میتوان آهنگ قبلی یا بعدی را انتخاب کرد و کلید Play برای توقف و ادامه پخش استفاده میشود. فرمت قابل پشتیبانی FAT32 و حداکثر مقدار 32GB می باشد.
4. پخش از کارت TF / MicroSD
کارت حافظه را در شیار TF/MicroSD قرار دهید و حالت مربوط به کارت حافظه به طور اتومات فغال می شود. KH-9206 از پخش فایلهای MP3 و WAV پشتیبانی میکند. فرمت قابل پشتیبانی FAT32 و حداکثر مقدار 32GB می باشد.

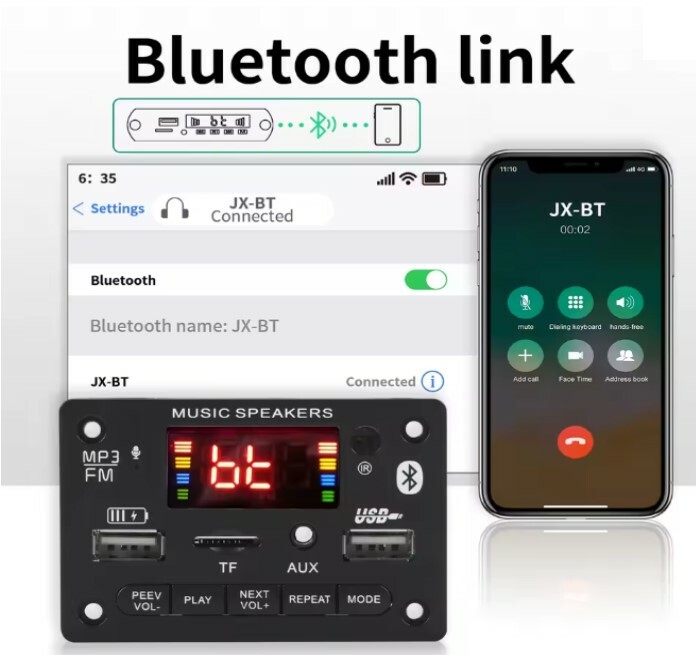

5. اتصال Bluetooth به گوشی
برای استفاده از Bluetooth:
1. دستگاه را روشن کنید.
2. با کلید MODE وارد حالت Bluetooth شوید. (BLU)
3. Bluetooth تلفن همراه را فعال کنید.
4. نام دستگاه را در فهرست Bluetooth جستوجو کنید. (معمولا JX-BT و یا KH-9206)
5. دستگاه پخش را انتخاب و Pair کنید.
6. پس از اتصال، موسیقی گوشی از طریق خروجی صوتی KH-9206 پخش میشود.
این ماژول از Bluetooth 5.0 پشتیبانی میکند و فاصله عملکرد اعلامشده برای Bluetooth در فضای آزاد بدون مانع حدود 15 متر است؛ البته برد واقعی به محیط، موانع و نویز بستگی داردو در فضاهای بسته برد بلوتوث کاهش پیدا می کند.
6. پاسخ به تماس های ورودی و مکالمه

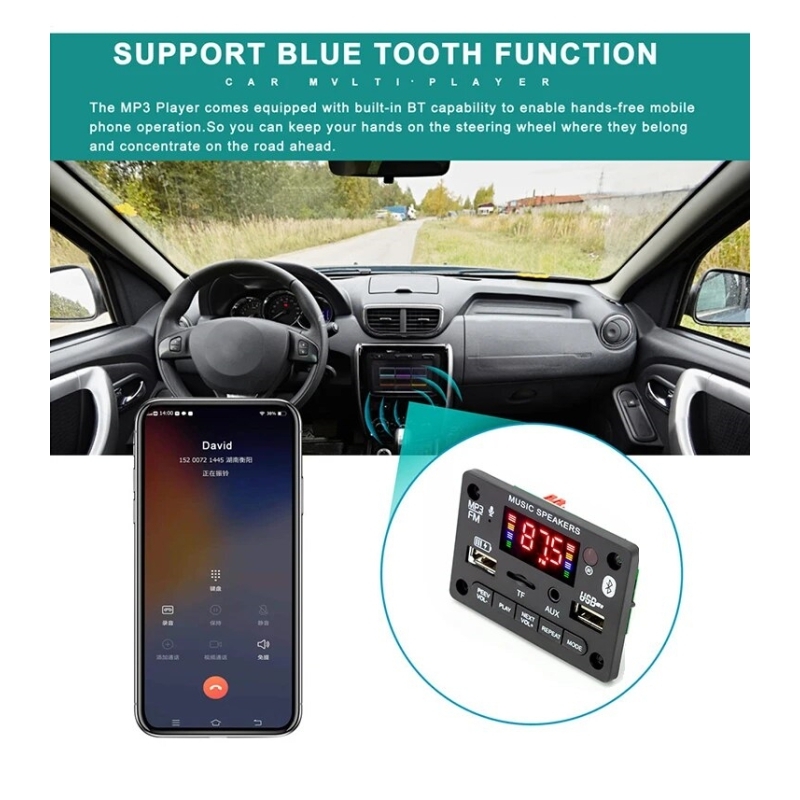

در حالت اتصال با بلوتوث می توانید به تماس های تلفنی ورودی به گوشی نیز با فشردن کوتاه دکمه PLAY پاسخ داده و با استفاده از میکروفون داخلی ماژول شروع به مکالمه نمایید و با فشردن دوباره دکمه PLAY به تماس تلفنی خاتمه دهید. در صورت نیاز به رد تماس دکمه PLAY را طولانی فشار دهید. برای انتقال صدای بهتر از طریق میکروفون ماژول را در محل مناسب نصب نمایید.
7. قابلیت ضبط صدا
این حالت فقط در صورت وجود کارت حافظه و یا فلش مموری USB امکان پذیر است و با فشردن طولانی دکمه MODE فعال و غیر فعال میشود.
8. استفاده از ورودی AUX
برای اتصال یک منبع صوتی سیمی مانند گوشی، MP3 Player یا سایر تجهیزات صوتی، از ورودی AUX استفاده کنید. سپس با فشردن کلید MODE حالت AUX را انتخاب کنید.
9. استفاده از رادیو FM
با انتخاب حالت FM میتوانید از رادیوی داخلی ماژول استفاده کنید. محدوده فرکانسی اعلامشده برای KH-9206 حدود 87.5 تا 108MHz است. در حالت FM، قابلیت جستوجوی خودکار با فشردن طولانی دکمه Play وجود دارد و ایستگاههای پیداشده در حافظه ذخیره میشوند. با دکمه های NEXT و PEEV می توانید بین کانال های ذخیره شد جابه جا شوید.

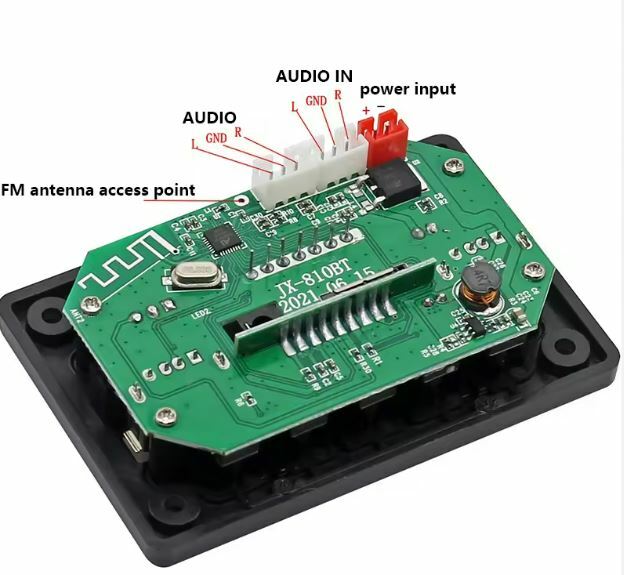

برای دریافت بهتر ایستگاه های رادیویی کافیست سیم آنتن همراه (سیم قرمز رنگ) و یا آنتن خارجی را به پد لحیم کاری مربوط به آنتن (پد لحیم کاری نزدیک به سوکت صدای خروجی) متصل نمایید.
10. استفاده از ریموت کنترل
ریموت کنترل همراه محصول امکان کنترل عملکردهای مختلف مانند تغییر حالت، آهنگ، پخش/توقف و تنظیم صدا را فراهم میکند. برد مسافت اعلامشده برای ریموت حدود 10 متر در فضای آزاد بدون مانع است. از آنجاییکه این ریموت کنترل از مادون قرمز استفاده می کند حتما باید در میدان دید ماژول قرار داشته باشد.
دکمه EQ روی ریموت مربوط به اکولایزر داخلی پخش کننده KH-9206 است که داری حالت های Pop، Rock، Jazz، Classic و NORMAL می باشد.
نکته: باتری ریموت این محصول CR2025 است و ریموت همراه با باتری ارائه می شود.
نکات مهم در استفاده از KH-9206
• تغذیه 12 ولت را رعایت کنید : این مدل برای 12V DC و حداقل 2A طراحی شده است. قبل از اتصال برق، حتماً علامتهای + و − روی برد را بررسی کنید؛ اتصال اشتباه باعث آسیب به ماژول میشود.
• ماژول پخش کننده KH-9206 آمپلیفایر قدرت نیست : خروجی صوتی این ماژول برای اتصال به ورودی آمپلیفایر مناسب است. برای بلندگوهای معمولی یا پرقدرت، از یک آمپلیفایر استریو صوتی جداگانه استفاده کنید. برای مشاهده و تهیه آمپلی فایر صوتی و استریو مناسب می توانید از طریق لینک زیر اقدام نمایید :
مشاهده و خرید آمپلی فایر استریو

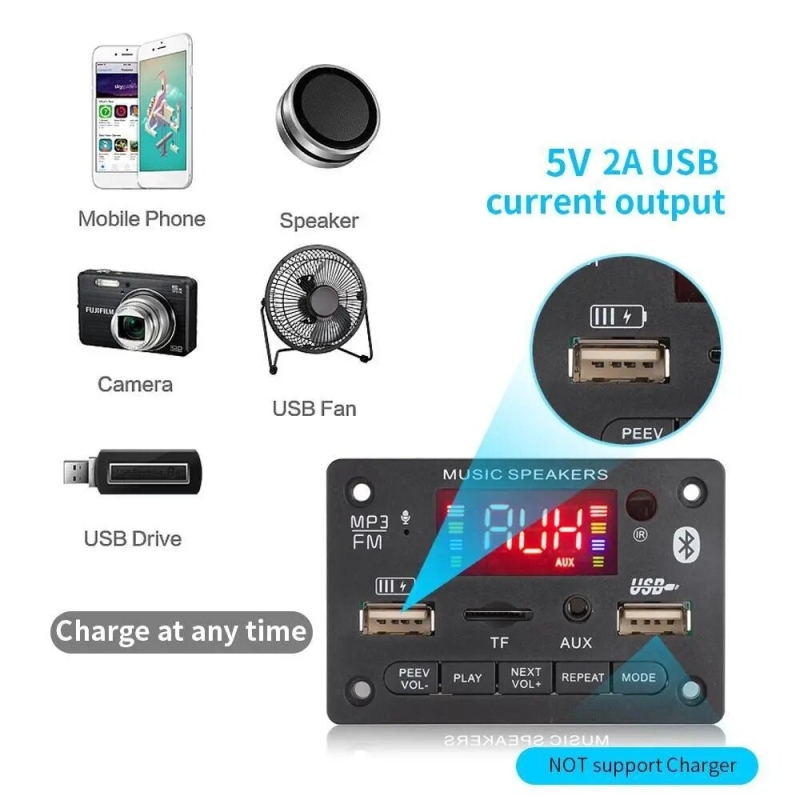

• پورت USB دوم برای شارژ است : در نسخه معرفیشده، USB مجزا برای شارژ دارای خروجی 5V/1.5A است. بنابراین از اتصال تجهیزات با جریان مصرفی بالاتر از ظرفیت اعلامشده خودداری کنید.
• برد Bluetooth به شرایط محیط وابسته است : برد اسمی Bluetooth حدود 15 متر در فضای آزاد بدون مانع اعلام شده، اما وجود دیوار، فلز، نویز الکترومغناطیسی و محل نصب میتواند فاصله واقعی را کاهش دهد.
• کیفیت رادیو FM به آنتن وابسته است : برای دریافت بهتر ایستگاههای FM، شرایط آنتن و محل نصب اهمیت زیادی دارد. قرار دادن ماژول درون محفظههای فلزی یا محیطهای دارای نویز زیاد میتواند کیفیت دریافت سیگنال رادیویی و حتی بلوتوث را کاهش دهد.
• هنگام نصب در خودرو، سیمکشی را عایق کنید : تمام اتصالات تغذیه و صوتی را بهصورت محکم و ایمن انجام دهید و از ایجاد اتصال کوتاه جلوگیری کنید.
• خروجی USB را با آمپلیفایر اشتباه نگیرید : یکی از پورت های USB شارژ برای تأمین برق تجهیزات سازگار و دیگری برا یاتصال فلش مموری است و خروجی صوتی محسوب نمیشود.
• هنگام استفاده از Bluetooth و تماس : KH-9206 دارای میکروفن و قابلیت تماس است؛ برای عملکرد مناسب میکروفن، محل نصب ماژول نباید باعث پوشیده شدن بخش میکروفن شود.
• قبل از نصب نهایی، تمام عملکردها را تست کنید : پیشنهاد میشود قبل از نصب پنل در داشبورد یا قاب پروژه، عملکرد Bluetooth، USB، TF، AUX، FM، ریموت و خروجی صوتی را بررسی کنید.
مشخصات فنی:
مدل: KH-9206
نوع محصول: پخشکننده MP3 / ماژول دیکودر صوتی پنلی
ولتاژ تغذیه: 12V DC
جریان مصرفی: حداقل 2A
ورودی USB پخش: دارد
USB شارژر: دارد
خروجی USB شارژ: 5V / 1.5A
تعداد درگاه USB: 2 عدد؛ یک پورت برای پخش و یک پورت شارژ
درگاه کارت حافظه: TF / MicroSD
ورودی صوتی: AUX و سوکت سفید رنگ ورودی صدا
Bluetooth: دارد
نسخه Bluetooth: 5.0
برد تقریبی Bluetooth: حداکثر حدود 15 متر در فضای آزاد بدون مانع (در فضای بسته با مانع برد کاهش مییابد.)
رادیو FM: دارد
محدوده فرکانس FM: 87.5 تا 108MHz
فرمتهای صوتی: MP3، WAV
خروجی صوتی: دارد؛ جهت اتصال به آمپلیفایر و سیستم صوتی (سوکت سفید رنگ خروجی صدا)
میکروفن داخلی: دارد
قابلیت پاسخ به تماس: در حالت Bluetooth دارد
قابلیت ضبط صدا: دارد
اکولایزر: دارد

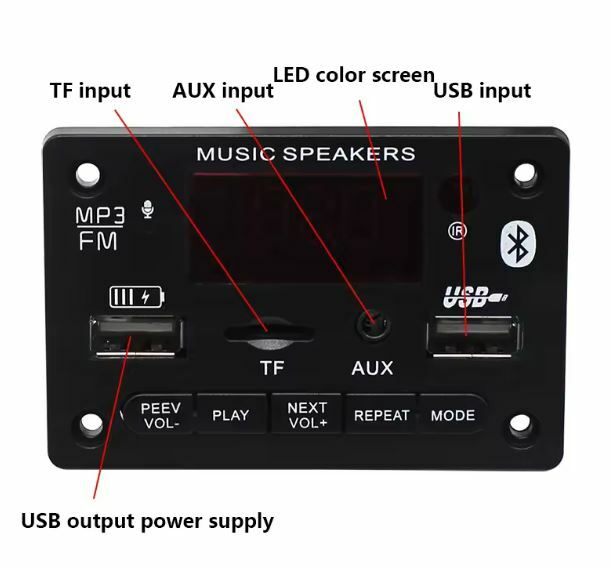

کنترل پنل: Mode، Next، Volume ±، Play/Pause، Repeat
ریموت کنترل: دارد
نوع ریموت: مادونقرمز (IR)
برد تقریبی ریموت: حداکثر حدود 10 متر
باتری ریموت: CR2025 یا مشابه
نمایشگر: LED
جنس پنل/بدنه: پلاستیک مشکی

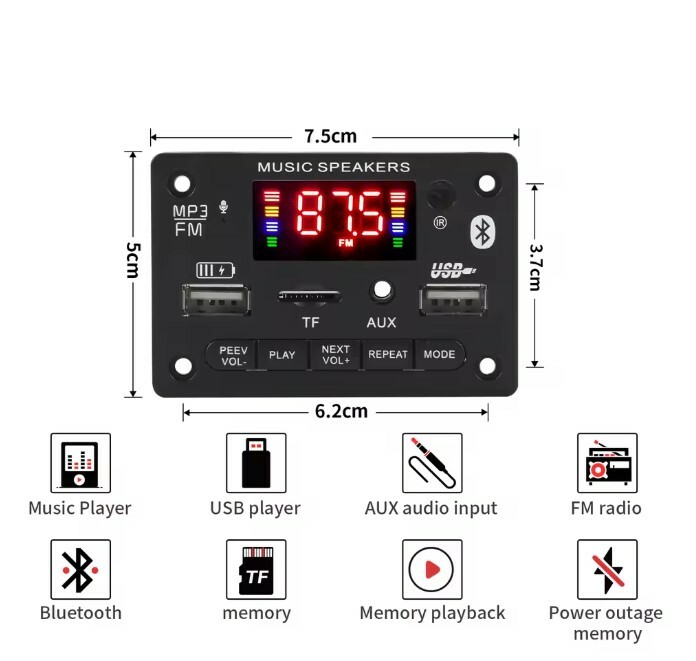

ابعاد پنل: حدود 75 × 50 میلیمتر
نصب: روپنلی / توکار و با سوراخهای مناسب پیچ 3mm
کاربرد اصلی: خودرو، کمپر، سیستم صوتی و پروژههای DIY
سوالات متداول :
آیا KH-9206 با برق 12 ولت کار میکند؟
بله، این پخشکننده برای تغذیه 12 ولت DC و حداقل 2A طراحی شده و برای سیستمهای صوتی خودرو و پروژههای 12 ولتی مناسب است. برای تهیه آداپتور 12VDC / 2A می توانید به لینک زیر مراجعه نمایید :
آیا KH-9206 بلوتوث دارد؟
بله، این مدل دارای Bluetooth 5.0 است و امکان پخش موسیقی بهصورت بیسیم از تلفن همراه و سایر دستگاههای سازگار را فراهم میکند.
آیا امکان پخش موسیقی از فلش USB وجود دارد؟
بله، دستگاه دارای درگاه USB برای پخش فایلهای صوتی است.
آیا KH-9206 از کارت حافظه پشتیبانی میکند؟
بله، یک شیار TF/MicroSD برای پخش فایلهای صوتی در نظر گرفته شده است.
چه فرمتهای صوتی توسط این دستگاه پشتیبانی میشود؟
فرمتهای MP3 و WAV برای این مدل اعلام شدهاند.
آیا KH-9206 رادیو FM دارد؟
بله، این دستگاه دارای رادیو FM با محدوده فرکانسی حدود 87.5 تا 108 مگاهرتز است.
آیا دستگاه ورودی AUX دارد؟
بله، ورودی AUX امکان اتصال منابع صوتی از طریق کابل را فراهم میکند.
آیا KH-9206 دارای ریموت کنترل است؟
بله، ریموت کنترل همراه دستگاه ارائه میشود و برای کنترل عملکردهایی مانند تغییر حالت، کنترل پخش و تنظیم صدا کاربرد دارد.
آیا KH-9206 آمپلیفایر داخلی دارد؟
این محصول در اصل یک پخشکننده/دیکودر صوتی پنلی است و نباید توان خروجی آمپلیفایر قدرت برای آن در نظر گرفت. برای راهاندازی بلندگوهای پرقدرت، استفاده از آمپلیفایر جداگانه توصیه میشود. برای مشاهده و تهیه آمپلی فایر صوتی و استریو مناسب می توانید از طریق لینک زیر اقدام نمایید :
مشاهده و خرید آمپلی فایر استریو
آیا USB دوم برای پخش موسیقی است؟
در نسخه دارای دو USB، یکی از درگاهها برای پخش فایل و درگاه دیگر برای شارژ 5 ولت در نظر گرفته شده است؛ توان اعلامشده برای خروجی شارژ 5V/1.5A است.
آیا میتوان KH-9206 را در خودرو استفاده کرد؟
بله. تغذیه 12 ولت و امکاناتی مانند Bluetooth، USB، TF، AUX و FM باعث شده این مدل برای سیستم صوتی خودرو و پروژههای صوتی 12 ولتی مناسب باشد.
آیا امکان مکالمه تلفنی با Bluetooth وجود دارد؟
بله، این مدل دارای میکروفن داخلی و قابلیت مکالمه از طریق Bluetooth است.
آیا KH-9206 برای ساخت اسپیکر مناسب است؟
بله، میتوان آن را بهعنوان بخش پخش و کنترل صوتی یک سیستم DIY استفاده کرد و خروجی صوتی آن را به آمپلیفایر مناسب متصل نمود.
آیا میتوان از آن برای پروژههای DIY استفاده کرد؟
بله، این ماژول برای ساخت اسپیکر سفارشی، سیستم صوتی خودرو، سیستم صوتی کمپر، پروژههای الکترونیکی و ارتقای سیستمهای صوتی قدیمی کاربرد دارد.
