ولت متر پنلی کوچک قابدار 0.36 (قرمز) DC سه سیم
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 145,000 تومان |
| 10 تعداد | 4 % | 139,200 تومان |
| 50+ تعداد | 8 % | 133,400 تومان |
145,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ولتمتر پنلی DC سه سیم 0.36 قرمز | ماژول ولت متر دیجیتال | 0-100V DC اندازهگیری | 4.5-30V تغذیه | Auto-ranging | LED قرمز | Voltmeter پنلی قابدار
ولتمتر پنلی کوچک قابدار 0.36 (قرمز) DC سهسیم یک ابزار اندازهگیری دقیق است که برای اندازهگیری ولتاژ DC (ولتاژ مستقیم) در سیستمها و مدارهای الکترونیکی استفاده میشود. این ولتمتر دارای نمایشگر دیجیتال 0.36 اینچی با رنگ قرمز است که اطلاعات ولتاژ را به وضوح نمایش میدهد.
این ولتمتر قابلیت اندازهگیری ولتاژ 0 تا 100 ولت DC را دارا بوده و تغذیه آن توسط ولتاژ 4.5 تا 30 ولت DC صورت میگیرد. تنظیم خودکار بازه اندازهگیری و رنگ نمایش قرمز از ویژگیهای دیگر این محصول است.
کاربردها
منابع تغذیه DC
• منابع تغذیه: مانیتورینگ ولتاژ خروجی منبع تغذیه
• باتریهای DC: بررسی ولتاژ باتریهای 12V، 24V خودرو و کامیون و سایر باتری ها
• سیستم های خورشیدی : مانیتورینگ ولتاژ باتریهای خورشیدی
مدارهای الکترونیکی
• بردهای الکترونیکی: مانیتورینگ ولتاژ در مدارهای PCB
• پروژههای الکترونیک: تست ولتاژ در پروژههای DIY
• سیستمهای رباتیک: بررسی ولتاژ در رباتهای DC
صنعت و ابزارآلات
• ماشینآلات صنعتی: مانیتورینگ ولتاژ در سیستمهای صنعتی DC
• تجهیزات الکتریکی: بررسی ولتاژ در تجهیزات الکتریکی
• سیستمهای کنترلی: مانیتورینگ ولتاژ در سیستمهای کنترلی

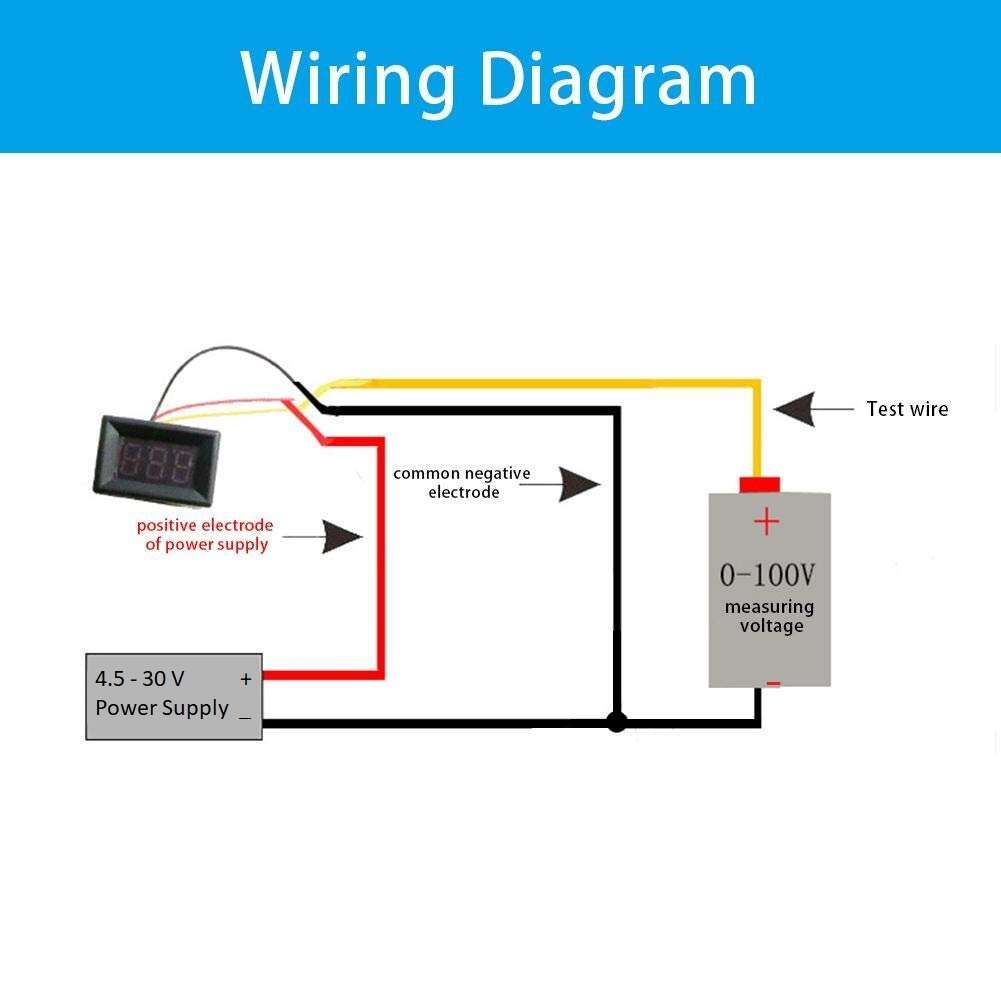

راهنمای راهاندازی (Setup)
این ولتمتر دارای سه سیم با رنگهای مختلف است:
• سیم قرمز : تغذیه ماژول است و به ولتاژ 4.5 تا 30 ولت DC متصل کنید.
• سیم مشکی :مشترک (Common) است. به منفی مدار (Common Ground) متصل کنید.
• سیم زرد یا سفید : برای اندازهگیری ولتاژ است به نقطهای که میخواهید ولتاژ را اندازه بگیرید وصل کنید. (0-100V DC)
نکته مهم: قبل از اتصال، مطمئن شوید ولتاژ مورد اندازهگیری بین 0 تا 100 ولت DC است – از اتصال به ولتاژ AC یا ولتاژ بالاتر از 100V پرهیز کنید.
نکات مهم در استفاده
• فقط DC: فقط برای ولتاژ مستقیم -طراحی شده است و نه برای AC.
• محدوده اندازه گیری ولتاژ: 0-100 ولت – از اتصال به ولتاژ بالاتر پرهیز کنید
• ولتاژ تغذیه: نیاز به منبع 4.5-30V برای تغذیه ماژول
• ولتاژ بالای 100V: از اتصال به ولتاژ بالاتر از 100 ولت پرهیز کنید
• اتصال معکوس: سیمها را به دقت وصل کنید – اتصال معکوس ممکن است دستگاه را خراب کند
• سیم زرد و قرمز: فقط در ولتاژ زیر 30V میتوانید این دو را به هم وصل کنید.
• زمین تغذیه ماژول با زمین قسمتی از مدار که می خواهید ولتاژ را اندازه گیری کنید باید یکی باشد در غیر این صورت ولتاژ نشان داده شده دارای خطا می باشد.
مشخصات فنی:
مدل: ولتمتر پنلی قابدار 0.36 DC سهسیم
نوع نمایشگر: دیجیتال – سون سگمنت سه رقمی
سایز نمایشگر: 0.36 اینچ
رنگ نمایشگر: قرمز
نوع ولتاژ: DC
محدوده اندازهگیری: 0 تا 100 ولت DC
ولتاژ تغذیه: 4.5 تا 30 ولت DC
تعداد سیم: 3 سیم
رنگ سیم قرمز: سیم تغذیه مثبت (4-30V DC)
رنگ سیم زرد یا سفید: اندازهگیری ولتاژ (0-100V DC)
رنگ سیم مشکی: سیم تغذیه منفی یا مشترک (Common)
تنظیم بازه: خودکار (Auto-ranging)
نوع نصب: پنلی قابدار
دقت: ± 1%
رزولوشن: در بازه زیر 10 ولت 0.01 و در بازه بالای 10 ولت 0.1
سرعت نمونه برداری: 300mS/ Time
جریان مصرفی: کمتر از 20 میلی آمپر
ابعاد: 4.8 × 2.9 × 1.9 cm
آیا این ولتمتر برای ولتاژ AC هم مناسب است؟
نه! فقط برای ولتاژ DC مناسب است – برای AC استفاده نکنید.
چگونه سیمها را وصل کنم؟
• سیم قرمز: تغذیه ماژول (4.5-30V DC)
• سیم زرد: اندازهگیری ولتاژ (0-100V DC)
• سیم مشکی: مشترک (Common Ground)
آیا می شود از این ماژول به صورت دو سیم استفاده کرد؟
اگر ولتاژ کمتر از 30 ولت باشد سیم زرد(یا سفید) و قرمز را به هم وصل کنید و به مثبت ولتاژ وصل کنید.
سایز نمایشگر چقدر است؟
0.36 اینچ – بسیار کوچک و مناسب برای پنلهای کوچک.
رنگ نمایشگر چیست؟
قرمز – با خوانایی عالی در شب و روز.
آیا نیاز به تنظیم دستی بازه دارد؟
نه، دارای تنظیم خودکار بازه (Auto-ranging) است.
محدودیت ولتاژ اندازهگیری چقدر است؟
0 تا 100 ولت DC – از اتصال به ولتاژ بالاتر پرهیز کنید.
ولتاژ تغذیه ماژول چقدر است؟
4.5 تا 30 ولت DC – برای روشن شدن ماژول نیاز به این ولتاژ است.
رزولوشن نمایش ولتاژ این ماژول چقدر است؟
در بازه زیر 10 ولت مقدار 0.01 و در بازه بالای 10 ولت مقدار 0.1 می باشد.
