ولت متر پنلی بزرگ قابدار DC-0.56 آبی (سه سیم)

ولت‌متر پنلی بزرگ قابدار DC-0.56 آبی سه سیم، نمایشگر دیجیتال ولتاژ 0 تا 100 ولت DC با نمایشگر 0.56 اینچی آبی، مناسب باتری، پنل خورشیدی و تابلوهای صنعتی.کاربردها

ولت‌متر پنلی 0.56 اینچ آبی سه سیم | ماژول نمایشگر ولتاژ DC 0 تا 100 ولت قابدار

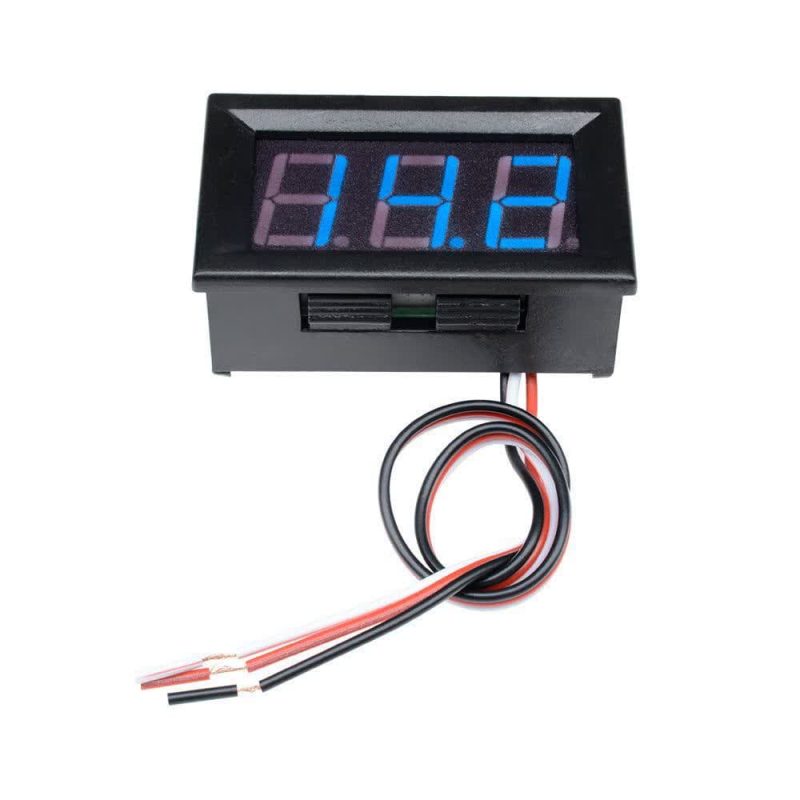

ولت‌متر پنلی بزرگ قابدار DC-0.56 آبی (سه سیم) یک ماژول دیجیتال پنلی است که برای پایش و نمایش ولتاژ DC در سیستم‌های الکتریکی و الکترونیکی طراحی شده است. این محصول با نمایشگر 0.56 اینچی سه رقمی سون‌سگمنت آبی روشن، ولتاژ از 0 تا 100 ولت DC را با دقت بالا نمایش می‌دهد و به‌دلیل قاب پلاستیکی مقاوم و اتصالات سه سیم ساده، نصب آن برای کاربران خانگی و صنعتی بسیار راحت است.

این ولت‌متر دیجیتال با ولتاژ تغذیه 5 تا 30 ولت DC کار می‌کند و اگر رنج مقدار اندازه گیری هم این مقدار باشد نیازی به منبع تغذیه جداگانه ندارد؛ یعنی می‌توانی از همان منبعی که می‌خواهی ولتاژش را اندازه بگیری، تغذیه‌اش را هم بگیری. اتصالات سه سیم آن شامل سیم قرمزبرای تغذیه مثبت، سیم سیاه برای منفی و سیم زرد یا سفید برای اندازه‌گیری ولتاژ است که با یک اتصال ساده، ولتاژ سیستم را روی نمایشگر می‌بینی.

ولت‌متر پنلی بزرگ قابدار آبی برای باتری‌های DC، پنل‌های خورشیدی، منابع تغذیه، تابلوهای صنعتی، سیستم‌های الکترونیکی مُوبایل، پروژه‌های DIY و لوازم خانگی کاربرد دارد. اگر به دنبال یک نمایشگر ولتاژ دیجیتال پنلی با قیمت مناسب و کیفیت خوب هستی، این محصول می‌تواند انتخابی هوشمندانه و اقتصادی باشد.

• باتری: مانیتورینگ ولتاژ باتری‌های DC 12V، 24V، 48V

• منابع تغذیه: نمایش ولتاژ خروجی منابع تغذیه DC

• سیستم‌های خورشیدی: مانیتورینگ ولتاژ پنل‌های خورشیدی و باتری‌های سولار

• خودرو: نمایش ولتاژ باتری خودرو (12V/24V)

• تابلو برق: نصب روی پنل تابلو برای مانیتورینگ ولتاژ DC

• پروژه‌های الکترونیکی: استفاده در ربات‌ها، IoT، سیستم‌های کنترلی

1. سیم‌بندی تغذیه:

• سیم قرمز (V+): به مثبت تغذیه 5-30 ولت DC وصل کنید.

• سیم مشکی (V-): به منفی تغذیه وصل کنید.

2. سیم اندازه‌گیری:

• سیم سوم (V-measure): به نقطه‌ای که می‌خواهید ولتاژ را اندازه بگیرید وصل کنید (مثلاً مثبت باتری — سیم سفید یا زرد رنگ)

3. نصب پنل: ماژول را در جای برش‌خورده پنل قرار دهید و با نگهدارنده قاب ثابت کنید.

4. کالیبراسیون: نیازی نیست؛ ماژول خودکالیبر است.

• ولتاژ تغذیه: هرگز ولتاژ بیش از 30V به تغذیه ندهید؛ ولتاژ ایده‌آل 5-12 V است.

• ولتاژ اندازه‌گیری: ولتاژ اندازه‌گیری نباید بیش از 100 V DC باشد.

• تغذیه مستقل: تغذیه 5-30 Vمستقل از ولتاژ اندازه‌گیری است؛ می‌توان از باتری 12 V هم تغذیه کرد.

• زمین تغذیه ماژول با زمین قسمتی که قرار است اندازه گیری شود باید یکی باشد در غیر این صورت عدد نشان داده شده دارای خطا می باشد.

• سیم‌بندی: سیم‌ها را درست وصل کنید؛ اشتباه در V+ و V- می‌تواند ماژول را آسیب دهد.

• دقت 0.1ولت: دقت 0.1 ولت برای کاربردهای عمومی بسیار مناسب است.

• محیط کاری: در دمای بالا (بیش از 70°C) ممکن دقت کاهش یابد؛ در محیط خنک نصب کنید.
