ماژول MH-DL18S نمایشگر شارژ باتری Li-ion LiPo 1 to 8 سلول | بک لایت سبز | 5 حالت نمایش شارژ
ماژول نمایشگر سطح شارژ باتری لیتیومی MH-DL18S با بکلایت سبز، نمایشگر LED بارگراف حرفهای برای باتریهای لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) با 1 تا 8 سلول (ولتاژ 3.3V تا 31.2V) است که 5 حالت شارژ دقیق (0٪، 25٪، >50٪، >75-100٪) را با 4 بلوک LED سبز نمایش میدهد.
این ماژول با جریان مصرفی کمتر از 5 میلیآمپر، مصرف انرژی بسیار کم دارد و برای استفاده طولانیمدت دائمی به باتری متصل مناسب است. تنظیم تعداد سل باتری با 8 جامپر لحیمی S1-S8 در پشت برد بهسادگی انجام میشود.
ابعاد فشرده 45×20×8 میلیمتر و وزن سبک 5 گرم برای پهپادها، رباتها، لپتاپ، پاور بانک، ابزارهای cordless 18V-21V، سیستمهای انرژی خورشیدی و خودروهای الکتریکی کوچک ایدهآل است. بکلایت سبز روشن خوانایی در محیط کمنور و شب را افزایش میدهد. دمای عملیاتی گسترده -10℃ تا 60℃ عملکرد پایدار در تمام شرایط محیطی تضمین میکند. اتصال مستقیم به پدهای مثبت و منفی باتری یا کانکتور بالانس باتری امکان نصب ساده بدون قطعات اضافی فراهم میکند.
فقط باتریهای لیتیومی پشتیبانی میشوند (باتری اسیدی، NiCd، NiMH پشتیبانی نمیشوند).
کاربردها
• باتریهای لیتیوم-پلیمر (LiPo) – مناسب برای باتریهای LiPo در پهپادها و رباتها
• سیستمهای باتری سری – باتریهای 1S تا 8S که به صورت سری متصل شدهاند
• رباتهای قابل حمل – نمایش شارژ باتری لیتیومی در رباتهای autonomous
• لپتاپ و پاور بانک – نمایش سطح شارژ باتری لیتیومی در دستگاههای الکترونیکی
• ابزارهای cordless لیتیومی – نمایش شارژ باتریهای 18V-21V ابزارهای لیتیومی
• سیستمهای انرژی خورشیدی – نظارت شارژ باتریهای لیتیومی در سیستمهای solar
• خودروهای الکتریکی کوچک – نمایش شارژ باتری در ماشینهای الکتریکی
• پروژههای DIY الکترونیک – نظارت شارژ باتری در پروژههای الکترونیکی شخصی
راهاندازی

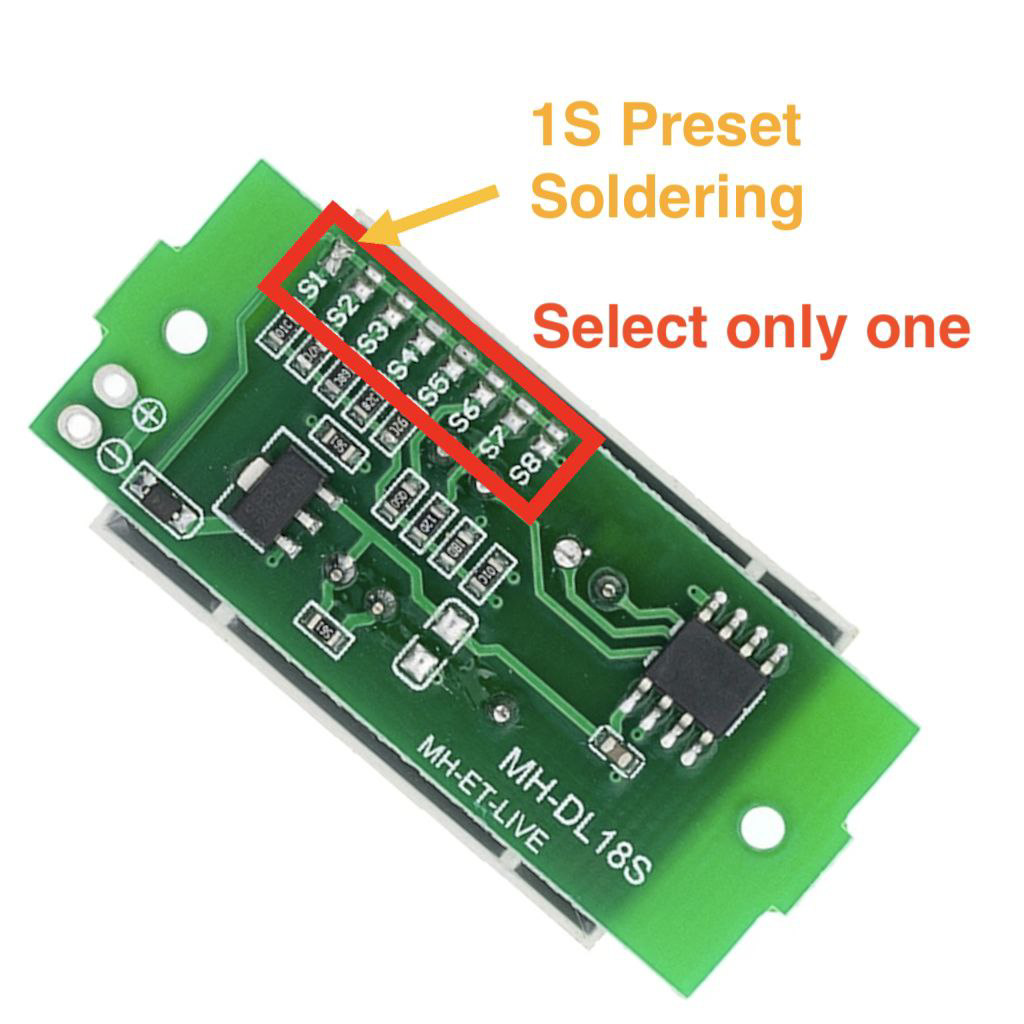

1. تنظیم تعداد سل باتری با جامپر (مهمترین مرحله)

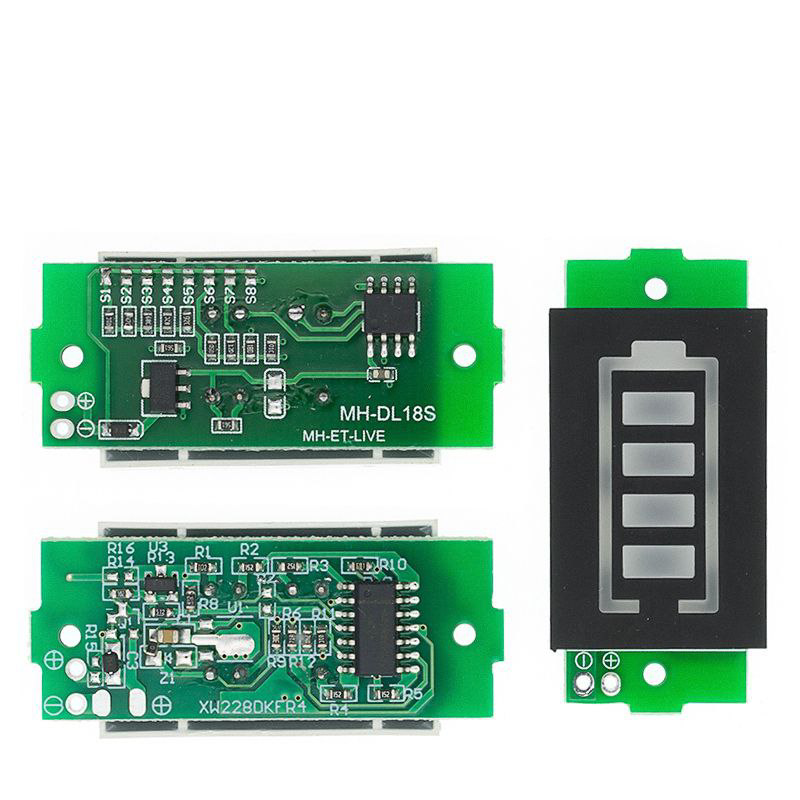

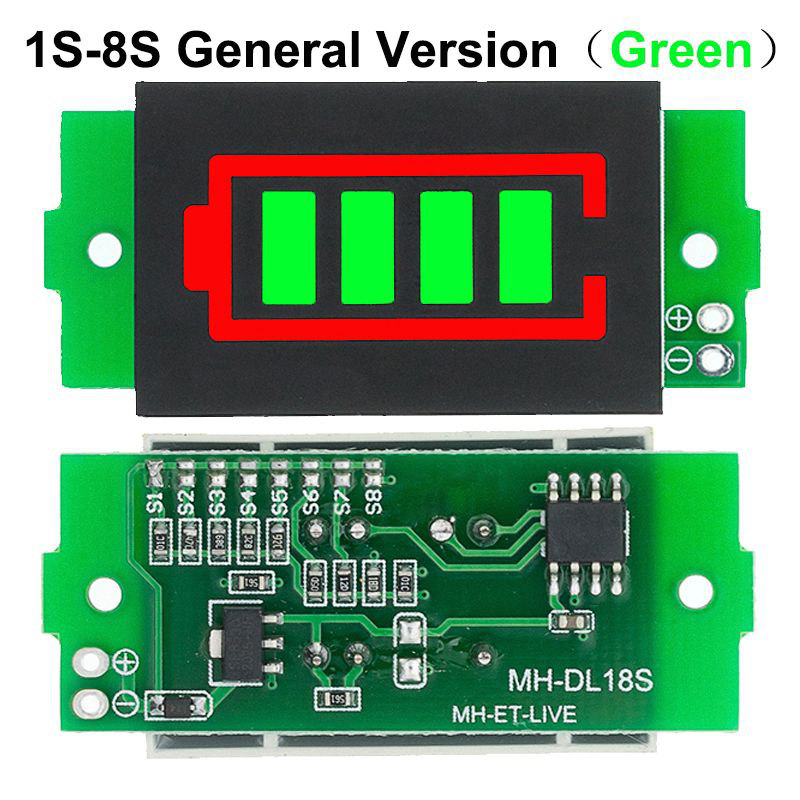

• در پشت برد 8 عدد جامپر لحیمی با لیبلهای S1 تا S8 وجود دارد
• جامپر متناسب با تعداد سل باتری را لحیم کنید:
• باتری 1 سل: جامپر S1 را لحیم کنید
• باتری 2 سل: جامپر S2 را لحیم کنید
• باتری 3 سل: جامپر S3 را لحیم کنید
• باتری 4 سل: جامپر S4 را لحیم کنید
• باتری 5 سل: جامپر S5 را لحیم کنید
• باتری 6 سل: جامپر S6 را لحیم کنید
• باتری 7 سل: جامپر S7 را لحیم کنید
• باتری 8 سل: جامپر S8 را لحیم کنید
مثال: برای 3 باتری لیتیومی سری، جامپر S3 را اتصال کوتاه (لحیم) کنید

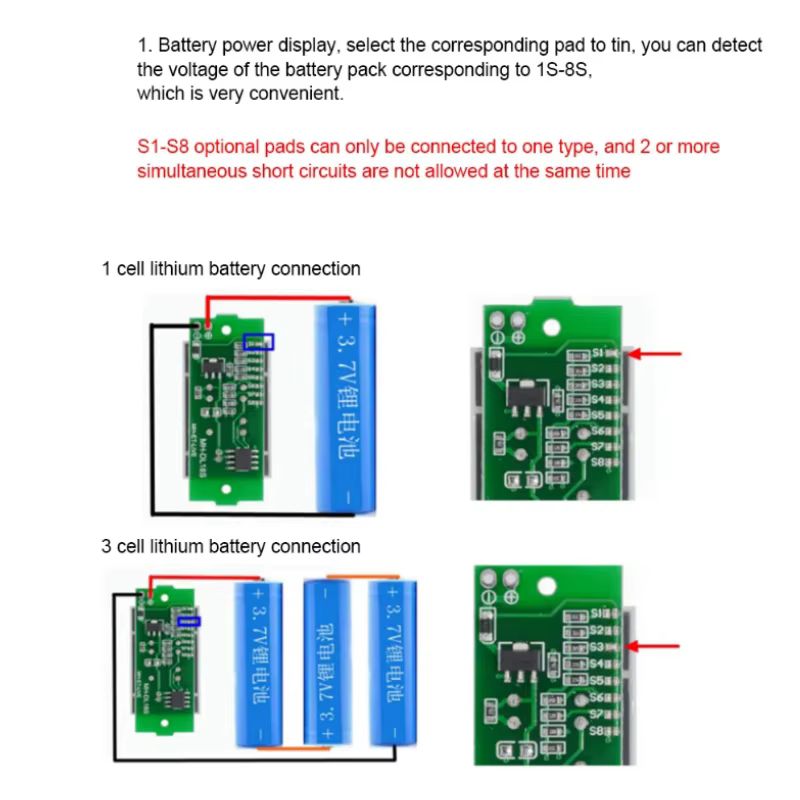

2. اتصال باتری به ماژول
• روی ماژول دو پد اتصال وجود دارد:
• پد مثبت (+): به مثبت باتری متصل شود
• پد منفی (-): به منفی باتری متصل شود
• قطبها را درست وصل کنید – اتصال معکوس ممکن است باعث آسیب به ماژول شود
3. بررسی نمایش شارژ
• پس از اتصال، نمایشگر LED بارگراف سطح شارژ باتری را نشان میدهد
• کادر قرمز دور نمایشگر روشن میشود برای خوانایی بهتر

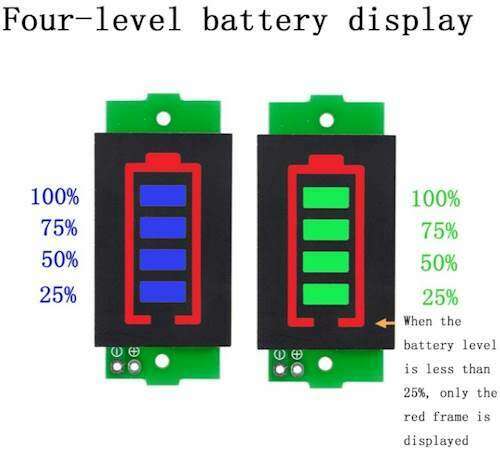

• 4 بلوک سبز میزان شارژ را نشان میدهند (1 بلوک = 25٪، 2 بلوک = 50٪، 3 بلوک = 75٪، 4 بلوک = 100٪)
نکات مهم در استفاده
1. تنظیم صحیح تعداد سل (مهم)
• قبل از استفاده، جامپر مناسب تعداد سل را لحیم کنید
• اگر تعداد سل را اشتباه تنظیم کنید، نمایش شارژ دقیق نخواهد بود
• مثال: برای باتری 3 سل، حتماً S3 را لحیم کنید
2. دامنه ولتاژ مجاز
• ولتاژ کمتر از 3.3V: تمام بلوکها خاموش میشوند، باتری نیازمند شارژ است
• ولتاژ بیش از 31.2V: ممکن است باعث آسیب به ماژول شود – از اتصال باتری با ولتاژ بیش از 31.2V جلوگیری کنید
3. نوع باتری
• فقط باتری لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) پشتیبانی میشود
• باتریهای دیگر مثل باتری اسیدی، NiCd، NiMH پشتیبانی نمیشوند .
4. جریان مصرفی کم
• جریان مصرفی کمتر از 5 میلیآمپر است
• مناسب برای استفاده طولانیمدت بدون تأثیر قابل توجه بر باتری
• میتوانید ماژول را به صورت دائمی به باتری متصل نگه دارید
5. دمای عملیاتی
• دمای مجاز: -10℃ تا 60℃
6. اتصال صحیح قطبها
• اتصال معکوس ممکن است باعث آسیب فوری به ماژول شود
• قبل از اتصال، قطبهای باتری را با ولتمتر بررسی کنید
7. لحیم کردن جامپر
• جامپر را کاملاً لحیم کنید (اتصال کوتاه)
• از لحیم اضافی که ممکن است باعث اتصال به جامپرهای دیگر شود جلوگیری کنید
• پس از لحیم، با مولتی متر اتصال را بررسی کنید
مشخصات فنی:
مدل: MH-DL18S
تطابق با باتری: لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (LiPo) با 1 تا 8 سلول
حداقل ولتاژ قابل نمایش: 3.3 ولت
حداکثر ولتاژ قابل نمایش: 31.2 ولت
نمایشگر: LED بارگراف (4 بلوک/سگمنت)
رنگ نمایشگر: سبز (بکلایت)
جریان مصرفی: کمتر از 5 میلیآمپر
ولتاژ کاری: 3 تا 34 ولت
نحوه انتخاب تعداد سلول: 8 جامپر لحیمی S1 تا S8 در پشت برد

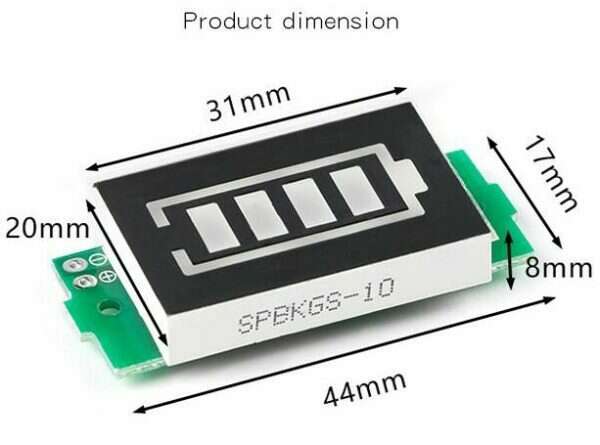

ابعاد: 45×20×8 میلیمتر
ابعاد نمایشگر: 31.4×20 میلیمتر
دمای عملیاتی: -10℃ تا 60℃
تعداد نشانگر: 4 بارگراف
پرسش و پاسخ
چگونه تعداد سل باتری را روی ماژول تنظیم میکنم؟
در پشت برد 8 جامپر لحیمی S1 تا S8 وجود دارد. جامپر متناسب با تعداد سل باتری را لحیم کنید:
• 1 سل: لحیم S1
• 3 سل: لحیم S3
• 8 سل: لحیم S8
باتریهای غیر لیتیومی (مثل اسیدی) پشتیبانی میشوند؟
خیر، این ماژول فقط برای باتریهای لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) طراحی شده است. باتریهای اسیدی، NiCd یا NiMH پشتیبانی نمیشوند و نمایش نادرست خواهد داد.
چه ولتاژ باتری پشتیبانی میشود؟
دامنه ولتاژ 3.3V تا 31.2V پشتیبانی میشود. حداکثر ولتاژ قابل نمایش 31.2V است.
جریان مصرفی ماژول چقدر است؟
جریان مصرفی کمتر از 5 میلیآمپر است که بسیار کم است و برای استفاده طولانیمدت مناسب است.
اگر ولتاژ باتری از 3.3V کمتر شود چه میشود؟
تمام بلوکهای LED خاموش میشوند و باتری نیازمند شارژ است.
رنگ نمایشگر چیست؟
کادر قرمز دور نمایشگر و سگمنتهای سبز برای نمایش بلوکهای شارژ.
چند حالت شارژ نمایش داده میشود؟
5 حالت شارژ: خالی (0٪) که هیچ بلوکی روشن نمی شود ، کمتر از 25٪ یک بلوک، بیشتر از 25٪ دو بلوک، بیشتر از 50٪ سه بلوک، بیشتر از 75٪ (100%) چهار بلوک.
س: چگونه به باتری متصل میشود؟
با دو پد مثبت (+) و منفی (-) روی ماژول.
