نمایشگر باتری 12 ولت مدل XD82B | ماژول نمایش سطح شارژ باتری با 4 LED
نمایشگر باتری 12 ولت مدل XD82B یک ماژول کاربردی و کممصرف برای نمایش وضعیت شارژ و ولتاژ تقریبی باتریهای 12 ولتی است که با استفاده از 4 نشانگر LED (20%, 50%, 80%, and 100%)، میزان انرژی باقیمانده باتری را بهصورت لحظهای نمایش میدهد. این ماژول با طراحی ساده، ابعاد کوچک و نصب آسان، گزینهای ایدهآل برای انواع پروژههای الکترونیکی، سیستمهای خورشیدی، تجهیزات قابل حمل، باتری خودرو، موتور سیکلت، UPS و منابع تغذیه مبتنی بر باتری محسوب میشود.
یکی از مهمترین دغدغهها در استفاده از باتریهای 12 ولتی، اطلاع از میزان شارژ باقیمانده و جلوگیری از تخلیه بیش از حد باتری است. ماژول XD82B این امکان را فراهم میکند تا بدون نیاز به تجهیزات اندازهگیری پیچیده، تنها با مشاهده وضعیت LEDها، از سطح تقریبی شارژ باتری مطلع شوید. این ویژگی علاوه بر افزایش طول عمر باتری، از افت ولتاژ شدید و آسیبهای ناشی از تخلیه کامل باتری نیز جلوگیری میکند. “این ماژول برای باتری های سرب اسیدی و باتری خودرو و موتورسیکلت عملکرد مناسبی دارد و برای باتری های لیتیومی مناسب نمی باشد و دارای خطا استس.”
نمایشگر XD82B از چهار LED رنگی برای نمایش سطح تقریبی شارژ باتری استفاده میکند. هر LED نشاندهنده یک بازه مشخص از ولتاژ باتری است و با افزایش یا کاهش ولتاژ، LEDهای بیشتری روشن یا خاموش میشوند. این روش نمایش، بدون نیاز به نمایشگر دیجیتال یا برنامهنویسی، وضعیت باتری را بهصورت ساده و قابل فهم نمایش میدهد و حتی کاربران مبتدی نیز میتوانند بهراحتی وضعیت باتری را تشخیص دهند.
در بسیاری از نسخههای این نمایشگر باتری 12 ولت مدل XD82B از آیسی LM339 بهعنوان مقایسهکننده ولتاژ استفاده شده است. این آیسی با مقایسه ولتاژ باتری با مقادیر مرجع، روشن یا خاموش شدن LEDها را کنترل میکند. استفاده از LM339 باعث میشود: دقت تشخیص ولتاژ مناسب باشد. / مصرف توان مدار پایین باقی بماند. / مدار از پایداری خوبی برخوردار باشد. / هزینه ساخت ماژول کاهش یابد.
یکی از مزایای مهم ماژول نمایشگر باتری XD82B، نصب بسیار آسان آن است. برای راهاندازی تنها کافی است دو سیم تغذیه را به قطب مثبت و منفی باتری متصل کنید تا وضعیت شارژ بهصورت خودکار نمایش داده شود. به دلیل عدم نیاز به تنظیمات نرمافزاری یا کالیبراسیون، این ماژول برای افراد مبتدی و حرفهای به یک اندازه مناسب است.
از آنجایی که نمایشگر باتری XD82B تنها از یک مدار مقایسهکننده و چند LED تشکیل شده است، مصرف انرژی بسیار کمی دارد و تأثیر محسوسی بر تخلیه باتری ایجاد نمیکند. این ویژگی باعث میشود بتوان از آن بهصورت دائمی روی باتری استفاده کرد. برد XD82B دارای ابعاد کوچک است و بهراحتی در داخل انواع جعبه پروژه، تابلو برق، تجهیزات صنعتی و دستگاههای قابل حمل نصب میشود. کوچک بودن ابعاد، آن را برای پروژههایی که محدودیت فضا دارند نیز به گزینهای مناسب تبدیل کرده است.
کاربردها
• سیستمهای خورشیدی
• باتری خودرو
• باتری موتور سیکلت
• UPS
• پاورباکس
• منابع تغذیه قابل حمل
• پروژههای آردوینو
• پروژههای رباتیک
• تجهیزات الکترونیکی
• تجهیزات صنعتی
• تابلوهای برق
• سیستمهای روشنایی اضطراری
• سیستمهای امنیتی
• دستگاههای قابل حمل
• پروژههای آموزشی
راهاندازی
راهاندازی این ماژول بسیار ساده است و تنها با اتصال دو سیم به باتری 12V DC انجام میشود.
• اتصال تغذیه : دو پایه ورودی ماژول را به باتری متصل کنید:
• BAT+ → قطب مثبت باتری
• BAT- → قطب منفی باتری
پس از اتصال، LEDهای ماژول متناسب با ولتاژ باتری روشن خواهند شد. اتصال معکوس پایه های ورودی میتواند به ماژول آسیب برساند.
• نحوه نمایش وضعیت شارژ : بهطور معمول، وضعیت LEDها بهصورت تقریبی نشاندهنده سطح شارژ باتری هستند:
تعداد LED روشن وضعیت تقریبی باتری
1 LED شارژ کم (حدود 20٪)
2 LED شارژ متوسط (حدود 50٪)
3 LED شارژ مناسب (حدود 80٪)
4 LED باتری تقریباً شارژ کامل (100٪)
Input voltage < 11.7V: Turn off all lights
Input voltage ≥ 11.7V: A red light will illuminate
Input voltage ≥ 12.1V: Two lights on
Input voltage ≥ 12.5V: Three lights on
Input voltage ≥ 12.9V: four lights on
توجه: این درصدها تقریبی هستند و بر اساس ولتاژ لحظهای باتری نمایش داده میشوند، نه ظرفیت واقعی باتری.
“این ماژول برای باتری های سرب اسیدی و باتری خودرو و موتورسیکلت 12 ولت عملکرد مناسبی دارد و برای باتری های لیتیومی مناسب نمی باشد و دارای خطا است.”
• نحوه عملکرد
ماژول بهطور مداوم ولتاژ باتری را اندازهگیری میکند و با مقایسه آن با مقادیر مرجع داخلی، تعداد LEDهای روشن را تعیین میکند.
نکات مهم
• فقط برای باتریهای 12 ولت استفاده شود : این ماژول برای سیستمهای 12 ولت DC طراحی شده است. استفاده از ولتاژهای بالاتر یا پایینتر ممکن است باعث نمایش نادرست یا آسیب به مدار شود.
• قطبیت تغذیه را رعایت کنید : قبل از اتصال، از صحیح بودن پایههای مثبت (+) و منفی (-) اطمینان حاصل کنید. اتصال معکوس میتواند به ماژول آسیب برساند.
• نمایشگر ظرفیتسنج دقیق نیست : این ماژول ظرفیت واقعی (State of Charge) باتری را اندازهگیری نمیکند، بلکه تنها ولتاژ لحظهای باتری را نمایش میدهد. بنابراین در باتریهایی مانند لیتیومی، ولتاژ همیشه بیانگر دقیق میزان شارژ نیست.
• دقت نمایش به وضعیت باتری بستگی دارد : ولتاژ باتری هنگام شارژ یا تحت بار تغییر میکند؛ بنابراین ممکن است تعداد LEDهای روشن در شرایط مختلف کمی متفاوت باشد.
• از منبع تغذیه پایدار استفاده کنید : اگر از این ماژول در پروژههای الکترونیکی استفاده میکنید، نوسانات شدید ولتاژ میتواند باعث تغییر وضعیت LEDها شود.
• مناسب برای نظارت دائمی : به دلیل مصرف توان پایین، میتوان ماژول را بهصورت دائمی به باتری متصل کرد. در حالیتکه باتری سرب اسیدی شارژ کامل میشود و یا ولتاز باتری به 15 ولت می رسد ماژول داغ می شود پس دراین موارد به خنک کاری و تهویه ناسب دقت فرمایید.
مشخصات فنی:
مدل: XD82B / FXD-82B
نوع محصول: ماژول نمایشگر سطح شارژ باتری
نوع نمایشگر: 4 عدد LED رنگی
تعداد سطوح نمایش: 4 مرحله (20%، 50%، 80%، 100%)
ولتاژ کاری: 12 ولت DC
محدوده اندازهگیری ولتاژ: حدود 11 تا 15 ولت DC
مصرف جریان تقریبی: حداکثر حدود 50 میلیآمپر (با روشن بودن تمام LEDها)
نوع باتری سازگار: باتری سرب-اسید (SLA)، اسیدی، ژل، AGM
تراشه اصلی: LM339 (Quad Comparator)
رنگ LEDها: قرمز، زرد، زرد، سبز
آستانههای نمایش: 11.7V، 12.1V، 12.5V، 12.9V (تقریبی)
ولتاژ آستانه LED قرمز: ≈11.7V
ولتاژ آستانه LED زرد اول: ≈12.1V
ولتاژ آستانه LED زرد دوم: ≈12.5V
ولتاژ آستانه LED سبز: ≈12.9V
تعداد پایه اتصال: 2 پایه (+ و −)
فاصله پایهها (Pitch): 2.54 میلیمتر
نوع نصب: لحیمکاری و یا پین هدر
تعداد سوراخ نصب: 2 عدد
قطر سوراخ نصب: حدود 2.4 میلیمتر

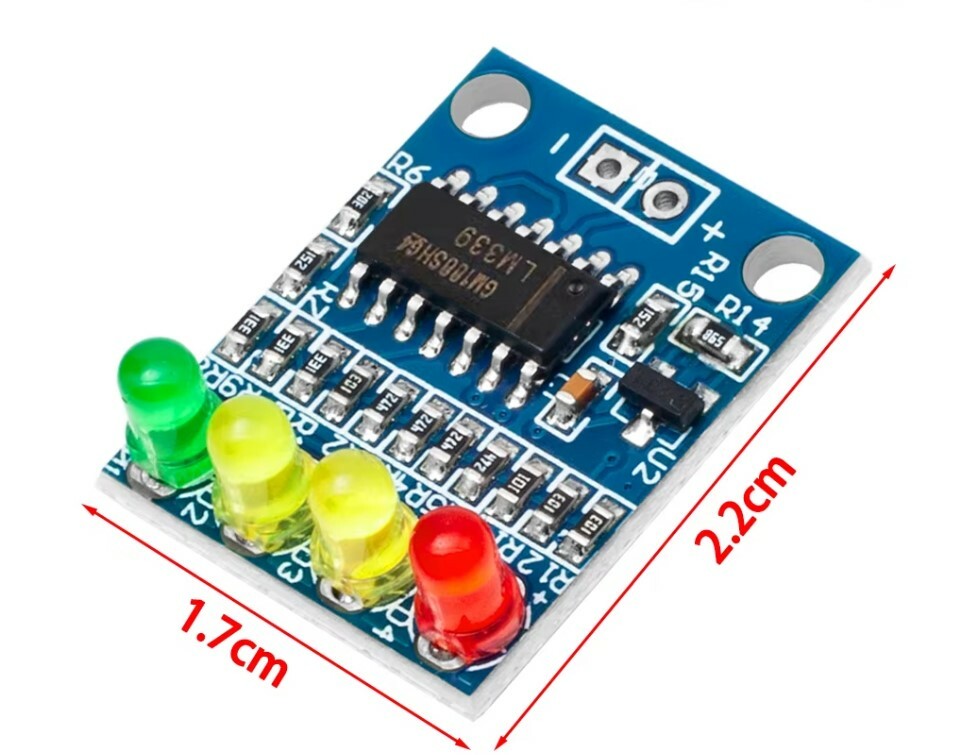

ابعاد برد: 22.2 × 17.2 × 8.2 میلیمتر
دمای کاری: -40 تا +85 درجه سانتیگراد
کاربرد: نمایش سریع وضعیت شارژ باتریهای 12 ولتی در خودرو، UPS، سیستمهای خورشیدی، تجهیزات صنعتی و پروژههای الکترونیکی
سوالات متداول:
آیا نمایشگر XD82B برای همه باتریهای 12 ولتی مناسب است؟
بله، این ماژول برای اکثر باتریهای 12 ولت مانند سرب-اسید، سیلد اسید (SLA)، ژل و AGM مناسب است. اما دقت نمایش درصد شارژ در باتریهای لیتیومی ممکن است کمتر باشد و برای باتری های لیتیومی توصیه نمیشود.
آیا این ماژول میزان شارژ واقعی باتری را نمایش میدهد؟
خیر، XD82B بر اساس ولتاژ باتری کار میکند و ظرفیت واقعی (State of Charge) را اندازهگیری نمیکند. بنابراین مقدار نمایش دادهشده تقریبی بوده و ممکن است تحت تأثیر نوع باتری و میزان بار قرار گیرد.
آیا میتوان این ماژول را به باتری 24 ولت متصل کرد؟
خیر، این مدل مخصوص باتریهای 12 ولتی طراحی شده است. اتصال به ولتاژهای بالاتر مانند 24 ولت ممکن است باعث آسیب دیدن ماژول شود.
ترتیب روشن شدن LEDها به چه صورت است؟
با افزایش ولتاژ باتری، LEDها بهترتیب از قرمز، زرد اول، زرد دوم و در نهایت سبز روشن میشوند که نشاندهنده افزایش سطح شارژ باتری است.
آیا این ماژول مصرف برق بالایی دارد؟
خیر، مصرف جریان ماژول بسیار پایین است و تنها برای راهاندازی مدار داخلی و LEDها جریان کمی از باتری دریافت میکند؛ بنابراین برای استفاده دائمی مناسب است.
آیا اتصال معکوس قطبهای مثبت و منفی مشکلی ایجاد میکند؟
بله، اتصال اشتباه قطبها میتواند باعث آسیب دیدن ماژول شود. قبل از اتصال، از صحیح بودن پلاریته اطمینان حاصل کنید.
آیا این ماژول قابل تنظیم یا کالیبره کردن است؟
خیر، آستانههای ولتاژ در کارخانه تنظیم شدهاند و این مدل بهصورت پیشفرض فاقد قابلیت تنظیم یا کالیبراسیون است.
