ماژول گیرنده 433MHZ کد لرن وایرلس سوپرهترودین RXC6

ماژول گیرنده 433MHz کد لرن وایرلس سوپرهترودین RXC6

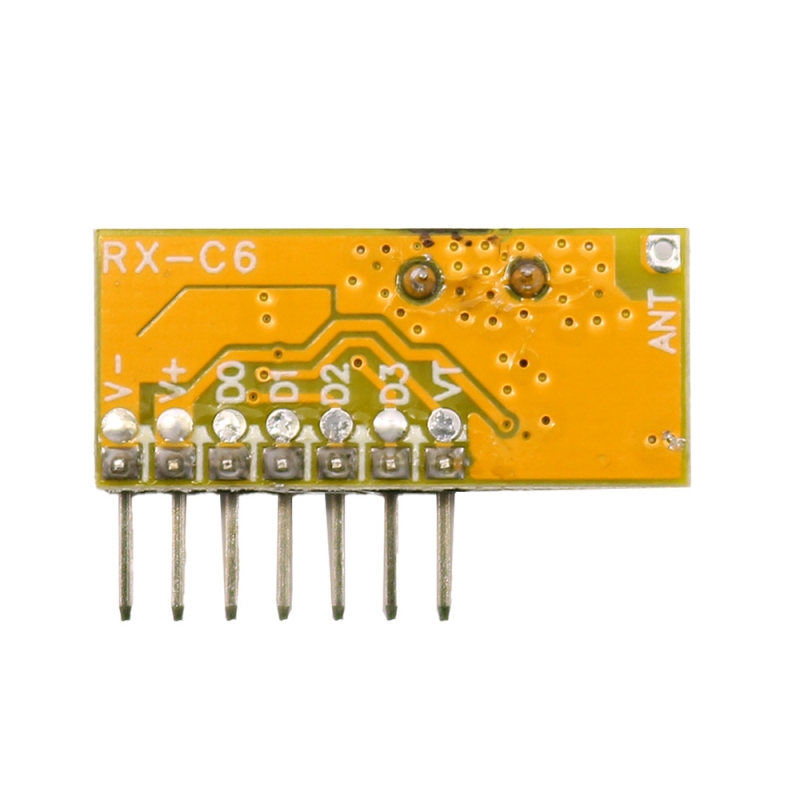

ماژول گیرنده RXC6 یک گیرنده رادیویی کد لرن (Learning Code) با فرکانس 433.92 مگاهرتز (433MHz) است که با تکنولوژی سوپرهترودین (Superheterodyne) کار می‌کند و حساسیت و دقت بالا با نسبت سیگنال به نویز عالی دارد. این ماژول قابلیت کنترل 4 کانال خروجی (D0 تا D3) را دارد و از کدهای ریموت‌های PT2260، PT2262، PT2240 و 1527 پشتیبانی می‌کند. ولتاژ کاری آن از 3.3 تا 5 ولت است و جریان مصرفی در 5 ولت حدود 3.8 تا 4.1 میلی‌آمپر می‌باشد. ماژول دارای حافظه غیرفرار است و ریموت‌های لرن‌شده حتی پس از قطع برق باقی می‌مانند.

توضیحات فنی کامل

ماژول گیرنده RXC6 یک گیرنده رادیویی کد لرن 433 مگاهرتز با حساسیت و دقت بالا و نسبت سیگنال به نویز خوب است که از تکنولوژی سوپرهترودین (Superheterodyne) برای دریافت سیگنال استفاده می‌کند. این تکنولوژی باعث می‌شود ماژول در برابر نویز مقاوم باشد و برد دریافت خوبی داشته باشد.
این ماژول قابلیت کنترل چهار کانال خروجی دارد و می‌تواند کدهای ریموت‌های مختلف از جمله PT2260، PT2262، PT2240 و 1527 را دریافت کند. ماژول در سه حالت کاری قابل استفاده است: خروجی لحظه‌ای، خروجی ثابت (Latch) و خروجی معکوس شونده که بسته به نیاز پروژه قابل تغییر است.
یکی از ویژگی‌های مهم ماژول این است که چهار کانال خروجی از فرکانس‌های 315 و 433 مگاهرتز قابلیت لرن چند ریموت را دارند و در صورت قطع منبع تغذیه، ریموت‌های لرن‌شده در حافظه باقی می‌مانند (حافظه غیرفرار).
ماژول دارای حساسیت گیرنده -110dBm است که برای گیرنده‌های 433MHz بسیار خوب است و امکان دریافت سیگنال از فاصله دور را فراهم می‌کند. همچنین دارای سرعت انتقال داده تا 2.4K بازه (Manchester encoding) است و برای انتقال بی‌سیم دیتا نیز مناسب است.
این ماژول انتخاب‌پذیری خوب و سرکوب تشعشعات ناخواسته دارد و از طریق استانداردهای CE/FCC تأیید شده است. همچنین سرکوب تشعشعات اسیلاتور محلی خوب است و چندین ماژول گیرنده می‌توانند به‌صورت هم‌زمان کار کنند بدون اینکه تداخل داشته باشند.

کاربردها

ریموت کنترل درب ماشین: برای سیستم‌های استارت و قفل درب خودرو
ریموت کنترل درب منازل: برای درب‌های پارکینگ و ورودی منزل
سیستم‌های بی‌سیم دزدگیر: برای دزدگیر اماکن و خودرو
کنترل بی‌سیم لوازم منزل: مانند پرده برقی، نورپردازی، فن و …
کنترل بی‌سیم دستگاه‌های صنعتی: برای رسیورهای صنعتی و ماشین‌آلات
انتقال بی‌سیم دیتا: برای پروژه‌های IoT و ارتباط بی‌سیم

راه‌اندازی (Setup)

اضافه کردن ریموت (لرن کردن)
فشار دکمه لرن: دکمه لرن روی ماژول را به مدت 2 ثانیه نگه دارید و سپس رها کنید
فشار دکمه ریموت: یکی از دکمه‌های ریموت را به مدت 5 ثانیه فشار دهید
تأیید لرن: LED ناشگر شروع به چشمک‌زدن می‌کند که نشانه انجام موفق عملیات لرنینگ است
خروج از حالت لرن: ماژول به‌طور خودکار از حالت لرن خارج می‌شود
پاک کردن حافظه (حذف کلی ریموت‌ها)
نگه داشتن دکمه لرن: دکمه لرن را به مدت 10 ثانیه نگه دارید
تأیید پاک شدن: تمام کدهای ریموت‌ها به‌صورت یک‌جا پاک می‌شوند
در برخی مدل‌ها: نگه‌داشتن دکمه لرن به مدت 8 ثانیه یا بیشتر تا LED خاموش شود

نکات مهم در استفاده

ولتاژ کاری: ولتاژ کاری پایه‌ها برابر با ولتاژ تغذیه ماژول است (3.3 تا 5 ولت)
حافظه غیرفرار: ریموت‌های لرن‌شده پس از قطع برق باقی می‌مانند
چهار کانال خروجی: ماژول 4 کانال خروجی دارد (D0 تا D3) که می‌توانند به رله، میکروکنترلر یا دستگاه‌های دیگر وصل شوند
قابلیت لرن چند ریموت: می‌توان چندین ریموت مختلف را لرن کرد (حداکثر تعداد بستگی به مدل دارد)
آنتن خارجی: ماژول قابلیت نصب آنتن خارجی دارد که برد را افزایش می‌دهد
عدم تداخل: چندین ماژول گیرنده می‌توانند هم‌زمان کار کنند بدون تداخل
دمای کاری وسیع: در دمای -30 تا 85 درجه سانتی‌گراد کار می‌کند
رله 5 ولت: ماژول با رله 5 ولت سازگار است
