ماژول کاهنده ولتاژ XL4005 5A – مبدل DC-DC سوئیچینگ با ولتاژ قابل تنظیم 1.2 تا 30 ولت
ماژول کاهنده ولتاژ XL4005 5A یک مبدل سوئیچینگ DC-DC از نوع BUCK پیشرفته است که ولتاژ ورودی 4 تا 32 ولت DC را به ولتاژ خروجی قابل تنظیم 1.2 تا 30 ولت با جریان تا 5 آمپر کاهش میدهد و بهعنوان یک منبع تغذیه متغیر با راندمان بالا برای پروژههای الکترونیکی، آردوینو، رزبریپای، درایور موتور و شارژ باتری استفاده میشود.
ماژول کاهنده ولتاژ XL4005 5A یک برد مبدل DC-DC سوئیچینگ با چیپ XL4005 است که جایگزین قدرتمند و مدرن برای ماژولهای قدیمیتر مانند LM2596 میباشد. این چیپ با فرکانس سوئیچینگ 300 کیلوهرتز، توانایی کاهش ولتاژ با راندمان بالا و ریپل خروجی بسیار کم را فراهم میکند.
این ماژول برای کاربردهایی که نیاز به کاهش ولتاژ ورودی DC به سطح پایینتر دارند طراحی شده و امکان تنظیم دقیق ولتاژ خروجی را با استفاده از مولتی ترن فراهم میکند. ولتاژ خروجی از 1.2 ولت تا 30 ولت قابل تنظیم است که آن را برای انواع باتریها، LEDها، موتورهای مستقیم و بردهای الکترونیکی قابلاستفاده میسازد.
توان خروجی این ماژول 75 وات است، اما برای حفظ پایداری و طول عمر بیشتر، توصیه میشود در توانهای زیر 50 وات بدون هیتسینک و در توانهای بالاتر با هیتسینک و تهویه مناسب استفاده شود.
کاربردها
• تامین تغذیه بردهای الکترونیکی: آردوینو، رزبریپای، ESP از ولتاژهای بالا
• درایور موتورهای مستقیم: کنترل سرعت موتور با کاهش ولتاژ
• شارژ باتری: تنظیم ولتاژ شارژ برای باتریهای مختلف
• منبع تغذیه متغیر: آزمایشگاه و پروژههای الکترونیکی
• کاهش ولتاژ پاوربانک: 12 ولت به 5 ولت برای شارژ گوشی
• سیستمهای روشنایی LED: تغذیه LED از باتری یا پاور
• پروژههای DIY و رباتیک: تغذیه قابل تنظیم برای قطعات مختلف

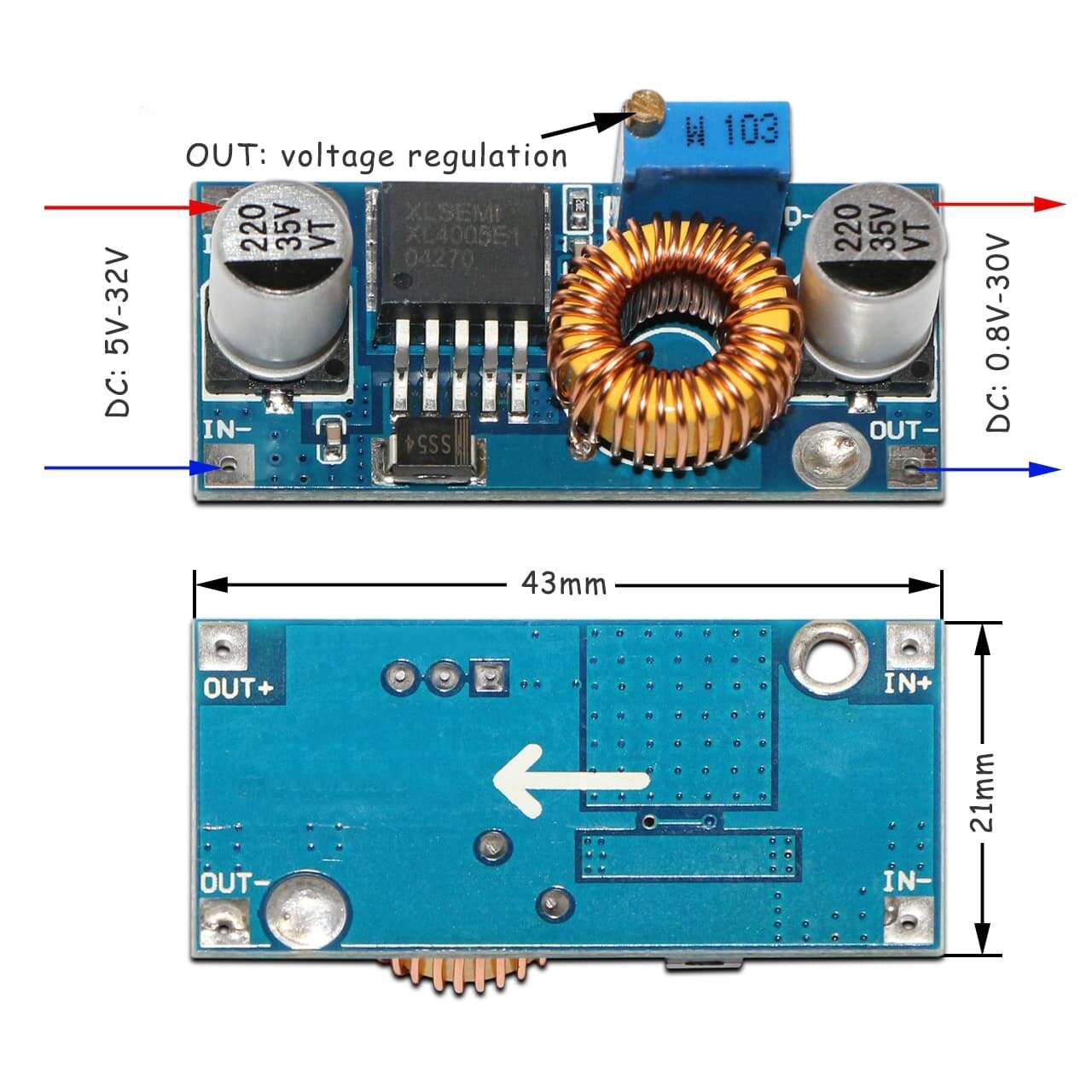

راهاندازی (Setup)
1. ورودی DC: پینهای VIN+ و VIN- را به منبع تغذیه 4-32 ولت وصل کنید
2. خروجی DC: پینهای VOUT+ و VOUT- را به دستگاه الکترونیکی وصل کنید
3. تنظیم ولتاژ: با مولتی ترن، ولتاژ خروجی را تنظیم کنید. اگر ولتاژ ورودی با خروجی برابر بود مولتی ترن روی برد را در خلاف جهت حرکت عقربه های ساعت چند دور بچرخانید تا صدای تق بشنوید.
نکات مهم در استفاده
هیتسینک ضروری:
• برای توان بیش از 50 وات یا جریان بالای 3.5 آمپر، حتماً هیتسینک نصب کنید
جریان خروجی:
• حداکثر جریان اسمی 5 آمپر است، اما برای پایداری بهتر از 3.5A استفاده کنید
• با هیتسینک میتوانید تا 5A استفاده کنید
تنظیم ولتاژ:
• قبل از اتصال به باتری یا دستگاه، ولتاژ خروجی را دقیق تنظیم و اندازه بگیرید
• از مولتیترن برای تنظیم دقیق استفاده کنید
قطبیت:
• حتماً قطبیت مثبت و منفی ورودی و خروجی را رعایت کنید. ماژول در برابر ولتاژ معکوس حساس است.
مشخصات فنی:
چیپ کنترلر: XL4005 از شرکت XinLong
نوع مبدل: DC-DC BUCK کاهنده
ولتاژ ورودی MIN: 4 ولت DC
ولتاژ ورودی MAX: 32 ولت DC عملیاتی
ولتاژ خروجی: 1.2 تا 30 ولت DC قابل تنظیم
جریان خروجی: حداکثر 5 آمپر (با هیتسینک)
جریان پیشنهادی: کمتر از 3.5 آمپر بدون هیتسینک
توان خروجی MAX: حداکثر 75 وات با هیت سینک
توان پیشنهادی: کمتر از 50 وات بدون هیتسینک
فرکانس سوئیچینگ: 300 کیلوهرتز
راندمان: بالا (بیش از 90 درصد)
ریپل خروجی: بسیار کم
دمای کاری: 45- تا 85°C
تنظیم خروجی: پتانسیومتر/مولتیترن
ابعاد برد: 43*21*14 میلی متر (L*W*H)
پرسش و پاسخ
تفاوت XL4005 با LM2596 چیست؟
XL4005 جایگزین مدرنتر و باکیفیتتر LM2596 است با ویژگیهای برتر:
- ریپل خروجی بسیار کمتر
- راندمان بالاتر (بیش از 90 درصد)
- جریان دهی بیشتر (تا 5 آمپر در مقابل 3 آمپر)
- فرکانس سوئیچینگ بالاتر (300 کیلوهرتز در مقابل 150 کیلوهرتز)
آیا میتوان بدون هیتسینک از ماژول استفاده کرد؟
بله، میتوان بدون هیتسینک استفاده کرد، اما بهتر است جریان را کمتر از 3.5 آمپر نگه دارید تا از داغی بیش از حد جلوگیری شود.
ولتاژ خروجی چقدر قابل تنظیم است؟
ولتاژ خروجی از1.2 ولت تا 30 ولت با پتانسیومتر روی برد قابل تنظیم است.
حداکثر ولتاژ ورودی چقدر است؟
حداکثر ولتاژ ورودی 38 ولت است، اما محدوده عملیاتی نرمال 4 تا 32 ولت است.
چرا توان 75 وات است ولی توصیه 50 وات؟
ماژول توانایی 75 وات دارد، اما برای توانهای بالای 50 وات، نصب هیتسینک و تهویه مناسب ضروری است تا از داغی بیش از حد و کاهش طول عمر جلوگیری شود.
فرکانس سوئیچینگ XL4005 چقدر است؟
فرکانس سوئیچینگ XL4005 300 کیلوهرتز است که بالاتر از LM2596 (150 کیلوهرتز) است.
