ماژول پاور بانک مدل T6864-C V2.1 تک خروجی
ماژول پاور بانک مدل T6864-C V2.1 تک خروجی، با کلید ON/OFF و 4 عدد LED برای نشان دادن میزان شارژ با خروجی 2 آمپر 5 ولت.
۲۲۰,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول پاوربانک T6864-C V2.1 تک خروجی | شارژ باتری لیتیومی و خروجی USB
ماژول پاوربانک T6864-C V2.1 تک خروجی یک برد کاربردی برای ساخت پاوربانک و تجهیزات قابلحمل باتریمحور است. این ماژول میتواند در پروژههای الکترونیکی DIY، ساخت پاوربانک سفارشی و تجهیزاتی که به شارژ باتری لیتیومی و خروجی USB نیاز دارند، مورد استفاده قرار گیرد.
طراحی این برد به کاربر اجازه میدهد یک باتری لیتیومی تکسلول و یا اتصال پک تک باتری های موازی را در یک مدار کاربردی برای شارژ باتری و تأمین توان خروجی USB به کار بگیرد. به همین دلیل، ماژول T6864-C V2.1 گزینهای مناسب برای پروژههایی است که فضای محدود، طراحی ساده و قابلیت استفاده از باتری قابل شارژ اهمیت دارد.
یکی از مهمترین کاربردهای برد پاوربانک T6864-C V2.1، ساخت پاوربانکهای سفارشی است. با استفاده از یک باتری لیتیومی مناسب، میتوان یک منبع تغذیه قابلحمل برای تجهیزات مختلف ایجاد کرد. این ماژول برای پروژههایی مناسب است که در آنها به یک برد آماده برای مدیریت باتری و تأمین خروجی USB نیاز دارید و نمیخواهید مدار شارژ و تبدیل ولتاژ را از ابتدا طراحی کنید. نسخه T6864-C V2.1 تک خروجی برای ارائه یک خروجی USB طراحی شده است. این خروجی میتواند برای تأمین انرژی تجهیزات سازگار با ولتاژ خروجی ماژول مورد استفاده قرار گیرد.
ماژولهای پاوربانک از این نوع معمولاً برای استفاده با باتریهای لیتیومی تکسلول طراحی میشوند. باتریهای لیتیومیون و لیتیومپلیمر با ولتاژ نامی حدود 3.7 ولت از گزینههای رایج برای این نوع مدارها هستند. باتری باید با مشخصات واقعی ماژول سازگار باشد و پیش از اتصال، قطبهای مثبت و منفی بهدقت بررسی شوند. روی ماژول 4 عدد LED برای نمایش مقدار شارژ باتری ها به صورت مرحله ای است.
برای عملکرد صحیح و ایمن، باید از باتری سالم و سازگار با مشخصات ماژول پاوربانک T6864-C V2.1 استفاده شود. استفاده از باتری متورم، آسیبدیده یا دارای نشتی میتواند خطرناک باشد. همچنین ظرفیت باتری، جریان شارژ و جریان موردنیاز مصرفکننده باید با توان واقعی مدار مطابقت داشته باشد.
کاربردها
• ساخت پاوربانک DIY
• ساخت منبع تغذیه و پاور بانک قابلحمل
• شارژ باتری لیتیومیون تکسلول
• پروژههای الکترونیکی قابلحمل
• ساخت چراغ شارژی
• پروژههای Arduino و میکروکنترلری
• تجهیزات رباتیک
• پروژههای IoT
• سیستمهای باتریمحور
• تغذیه تجهیزات USB
• پروژههای آموزشی و نمونهسازی
راهاندازی

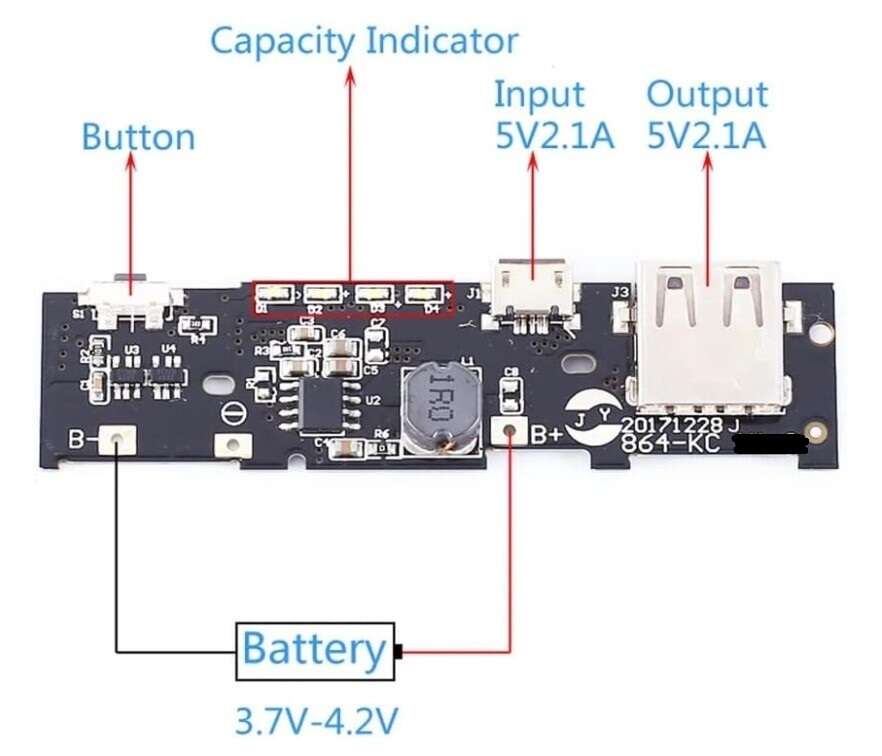

• شناسایی پایههای باتری
در نسخههای مختلف این نوع برد، پایانه باتری معمولاً با علامتهای زیر مشخص میشود:
B+ → مثبت باتری
B- → منفی باتری
باتری باید از نوع لیتیومی تکسلول 1S و با مشخصات سازگار با ماژول باشد. قطب مثبت و منفی باتری را حتماً پیش از اتصال بررسی کنید. از ایجاد اتصال کوتاه بین پایانههای باتری جلوگیری کنید. اتصال سری باتری ها توصیه نمی شود و در اتصال موازی باتری ها باید جریان شارژ لازم با مشخصات ماژول بررسی شود.
• اتصال ورودی شارژ
ورودی شارژ ماژول را به منبع تغذیه (5V DC و حداقل 1A) با کابل Micro USB مناسب متصل کنید.
• استفاده از خروجی USB
پس از اتصال باتری و آماده بودن مدار، مصرفکننده را به خروجی USB-A تکپورت متصل کنید. توان و جریان مصرفکننده نباید از ظرفیت واقعی خروجی (5 VDC و حداکثر 2.1A) ماژول بیشتر باشد.
• این ماژول دارای نمایشگر میزان شارژ باتری ها به صورت مرحله ای است. اگر دکمه روی ماژول را فشار دهید نمایشگر LED های روی برد روشن شده و مقدار حدودی شارژ باتری ها را نشان می دهد.
نکات مهم
• فقط از باتری تکسلول استفاده کنید : این نوع ماژول برای باتریهای لیتیومی تک سلول یا 1S طراحی شده است. اتصال سری باتری ها و یا پکهای 2S، 3S یا بیشتر میتواند باعث آسیب جدی به برد شود. تنها اتصال موازی باتری ها باتوجه به جریان شارژ و مشخصات ماژول توصیه می شود.
• در اتصال موازی باتری ها حتما از باتری های سالم و با مشخصات فنی مشابه و ظرفیت های یکسان استفاده نمایید. از استفاده باتری های نو کارکرده در کنار هم و یا متورم و آسیب دیده جدا خودداری کنید.
• جریان شارژ واقعی باتری را بررسی کنید جریان شارژ باید با ظرفیت باتری سازگار باشد. بزرگتر بودن ظرفیت باتری بهتنهایی به معنی امکان شارژ با جریان بالاتر نیست. حتما مشخصات فنی باتری را بررسی کنید.
• جریان خروجی را بیش از ظرفیت ماژول (حداکثر 2.1A) افزایش ندهید : اتصال مصرفکنندهای که جریان زیادی نیاز دارد میتواند باعث: افت ولتاژ/ گرم شدن ماژول / آسیب به قطعات شود.
• هنگام شارژ، دمای باتری را کنترل کنید : گرم شدن جزئی ممکن است طبیعی باشد، اما داغ شدن شدید باتری یا برد نشانه وجود مشکل است. در این شرایط، شارژ را متوقف کرده و مدار را بررسی کنید.
• از اتصال کوتاه خروجی جلوگیری کنید :اتصال کوتاه خروجی USB میتواند باعث آسیب به مدار شود.
• باتری را با قطبیت صحیح وصل کنید : اتصال معکوس باتری ممکن است باعث آسیب به مدار شارژ یا سایر قطعات ماژول شود.
مشخصات فنی :
نام محصول: ماژول پاوربانک T6864-C V2.1
مدل برد: T6864-C V2.1 / 864-KC
نوع ماژول: ماژول شارژ و بوستر و مدیریت پاوربانک
ولتاژ نامی باتری: 3.7V DC
محدوده ولتاژ باتری: 3.7-4.2V DC
نوع باتری قابل اتصال: Li-Ion / Li-Po تکسلول با ولتاژ نامی 3.7V DC و شارژ کامل 4.2V DC
ولتاژ ورودی شارژ: 5V DC
جریان ورودی اعلامشده: 1A
نوع ورودی شارژ: کانکتور Micro USB روی برد
ولتاژ خروجی USB: 5V
جریان خروجی اعلامشده: 2.1A
نوع خروجی: USB-A
تعداد خروجی USB: 1 عدد
نشانگر میزان شارژ: 4 عدد LED
کلید کنترل: دارد

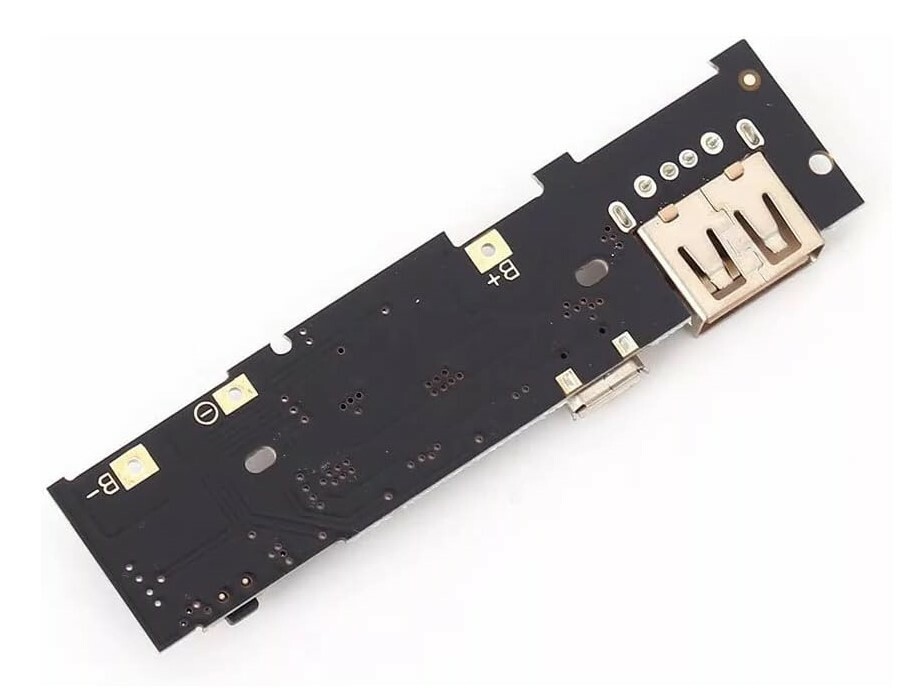

پایه اتصال باتری: B+ و B-
اتصال مجاز باتریها: به صورت موازی با توجه به جریان شارژ مورد نیاز باتریها و مشخصات ماژول
مناسب برای: ساخت پاوربانک DIY و منابع تغذیه قابلحمل
محدوده دمای کاری: -20 تا 70°C

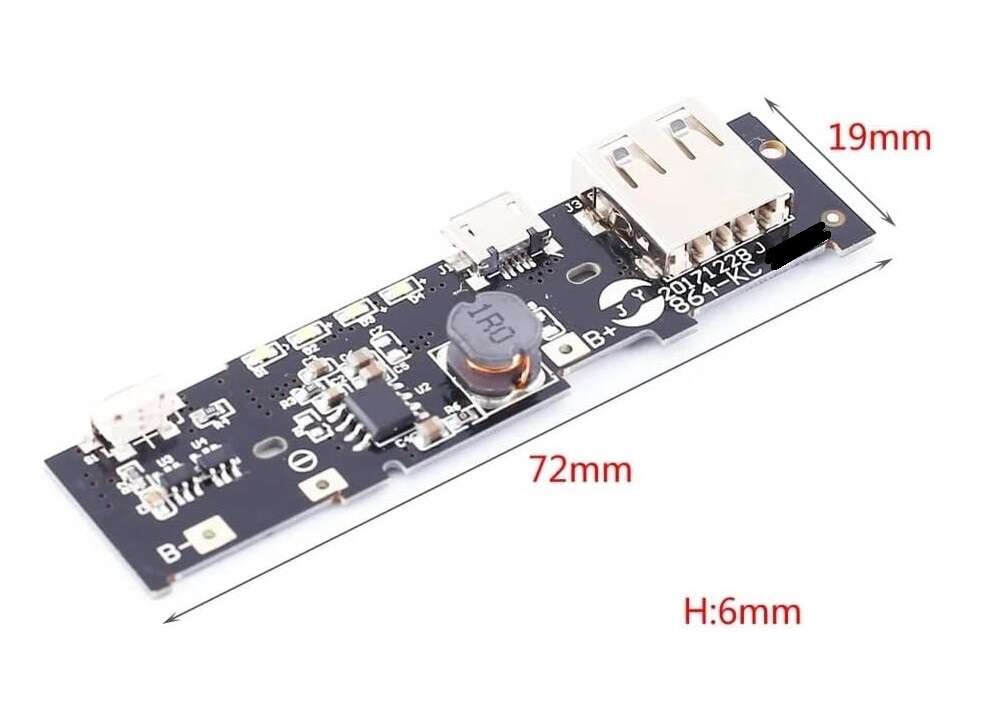

ابعاد: 72 × 16 × 6 میلیمتر
سوالات متداول :
ماژول پاوربانک T6864-C V2.1 چیست؟
این ماژول یک برد کاربردی برای شارژ باتری لیتیومی تکسلول و تأمین خروجی USB پنج ولت است و برای ساخت پاوربانکهای سفارشی و پروژههای قابلحمل استفاده میشود.
این ماژول با چه نوع باتریای کار میکند؟
برای باتری لیتیومیون و لیتیومپلیمر تکسلول 1S با محدوده ولتاژ حدود 3.7 تا 4.2 ولت طراحی شده است.
آیا میتوان باتری 2S یا 3S به آن متصل کرد؟
خیر. این ماژول برای باتری تکسلول طراحی شده و اتصال پکهای سری 2S یا 3S میتواند باعث آسیب به مدار شود. البته اتصال موازی باتری ها با توجه به جریان لازم برای شارژ و مشخصات ماژول قابل استفاده است.
ظرفیت باتری مناسب برای این ماژول چقدر است؟
ماژول ظرفیت ثابت مشخصی ندارد. ظرفیت باتری به سلول انتخابی بستگی دارد، اما باتری باید از نظر جریان شارژ و توان شارژ موردنیاز با ماژول سازگار باشد.
حداکثر جریان خروجی ماژول چقدر است؟
جریان خروجی اعلامشده 2.1A است. جریان واقعی قابل دستیابی به باتری، شرایط کاری، دما و توان مدار بستگی دارد.
این ماژول چند خروجی دارد؟
مدل T6864-C V2.1 تک خروجی دارای یک خروجی USB-A است.
آیا ماژول نشانگر میزان شارژ باتری دارد؟
بله. ماژول دارای 4 عدد LED برای نمایش سطح شارژ باتری است.
آیا این ماژول برای ساخت پاوربانک مناسب است؟
بله. یکی از کاربردهای اصلی آن، ساخت پاوربانک DIY و منبع تغذیه قابلحمل است.
آیا میتوان از باتری متورم یا آسیبدیده استفاده کرد؟
خیر. استفاده از باتری متورم، نشتیدار یا آسیبدیده خطرناک است.
آیا ظرفیت باتری روی عملکرد خروجی تأثیر دارد؟
بله. باتری باید توان تأمین جریان موردنیاز خروجی را داشته باشد. باتری ضعیف یا نامناسب ممکن است باعث افت ولتاژ و کاهش عملکرد خروجی شود.
آیا میتوان از این ماژول برای تغذیه موتور استفاده کرد؟
برای موتورهای کوچک ممکن است قابل استفاده باشد، اما جریان راهاندازی موتور باید بررسی شود. موتورهای پرمصرف ممکن است به جریان بیشتری از توان واقعی ماژول نیاز داشته باشند.
مهمترین نکته هنگام اتصال باتری چیست؟
مهمترین نکته، رعایت قطبیت B+ و B- و استفاده از باتری لیتیومی سالم و تکسلول است.
