ماژول مبدل DC-DC کاهنده LM2596 با نمایشگر دیجیتال | رگولاتور قابل تنظیم 3 آمپر
ماژول مبدل DC-DC کاهنده LM2596 به همراه نمایشگر دیجیتال یکی از پرکاربردترین ماژولهای تغذیه در پروژههای الکترونیکی، صنعتی و DIY است که برای کاهش ولتاژ DC با راندمان بالا طراحی شده است. این ماژول بر پایه آیسی LM2596 ساخته شده و با بهرهگیری از فناوری Buck Converter، ولتاژ ورودی را به ولتاژ خروجی پایینتر با اتلاف توان کم تبدیل میکند. آیسی LM2596 از ولتاژ ورودی 4.5 تا 40 ولت DC پشتیبانی کرده و نسخه قابل تنظیم آن امکان تنظیم ولتاژ خروجی از 1.25 تا 35 ولت DC را فراهم میکند و قادر است حداکثر تا 3 آمپر جریان خروجی را تأمین کند. همچنین این رگولاتور با فرکانس سوئیچینگ 150 کیلوهرتز کار میکند که باعث استفاده از قطعات فیلتر کوچکتر و افزایش راندمان میشود.
وجود نمایشگر دیجیتال ولتاژ، مهمترین مزیت این نسخه ماژول LM2596 نسبت به مدلهای معمولی است. این نمایشگر امکان مشاهده لحظهای ولتاژ ورودی یا خروجی را بدون نیاز به مولتیمتر فراهم میکند و تنظیم دقیق ولتاژ را بسیار سادهتر میسازد. با استفاده از کلید فشاری یا جامپر، میتوان ولتاژ ورودی یا خروجی را روی نمایشگر انتخاب کرد.
ماژول LM2596 با راندمان تبدیل بالا (در شرایط مناسب تا بیش از 80 درصد و در بسیاری از کاربردها تا حدود 90 درصد)، مصرف توان پایین و تولید حرارت کمتر نسبت به رگولاتورهای خطی، گزینهای ایدهآل برای تغذیه انواع بردهای آردوینو، ESP32، ESP8266، رزبری پای، ماژولهای مخابراتی، دوربینهای مداربسته، نمایشگرهای LCD، نوارهای LED، تجهیزات خودرو، پروژههای رباتیک و سیستمهای خورشیدی محسوب میشود.
تنظیم ولتاژ خروجی از طریق پتانسیومتر چند دور روی برد انجام میشود و نمایشگر دیجیتال، مقدار ولتاژ را بهصورت لحظهای نمایش میدهد. این ویژگی باعث میشود بدون نیاز به تجهیزات اندازهگیری جانبی، بتوان ولتاژ موردنظر را با دقت مناسب تنظیم کرد. علاوه بر این، آیسی LM2596 دارای حفاظت داخلی در برابر افزایش دما و محدودکننده جریان بوده که به افزایش ایمنی و طول عمر مدار کمک میکند.
کاربردها
• کاهش ولتاژ DC در منابع تغذیه
• تامین تغذیه بردهای آردوینو، ESP8266، ESP32 و STM32
• تأمین ولتاژ مورد نیاز رزبری پای (Raspberry Pi)
• تامین تغذیه ماژولهای مخابراتی، GPS و GSM
• راهاندازی نوارهای LED و چراغهای LED
• پروژههای رباتیک و مکاترونیک
• سیستمهای خانه هوشمند (Smart Home)
• تجهیزات اینترنت اشیاء (IoT)
• منابع تغذیه قابل تنظیم آزمایشگاهی
• تغذیه دوربینهای مداربسته (CCTV)
• کاهش ولتاژ باتری خودرو 12 یا 24 ولت برای تجهیزات الکترونیکی
• سیستمهای خورشیدی و باتریهای قابل شارژ
• تغذیه نمایشگرها، LCD و TFT
• پروژههای DIY و آموزشی
• تجهیزات کنترل صنعتی و اتوماسیون سبک

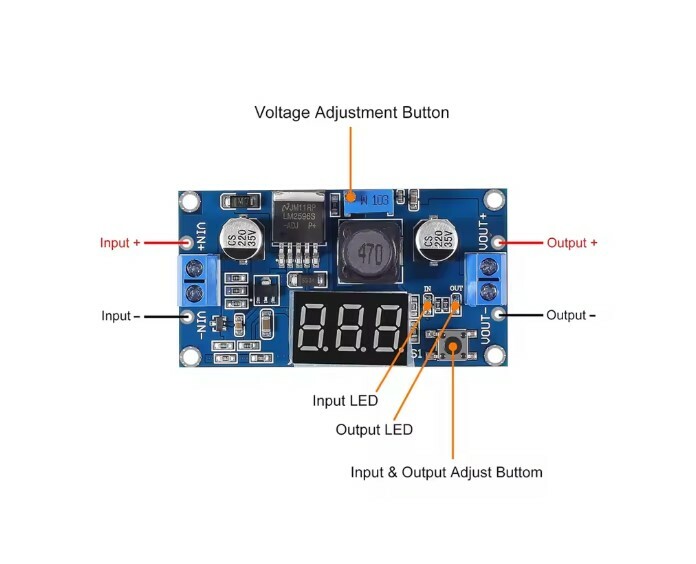

راهاندازی (Setup)
1. ولتاژ DC موردنظر را به ترمینال آبی رنگ با پایههای IN+ و IN- متصل کنید.
2. مصرفکننده یا مدار موردنظر را به ترمینال آبی رنگ با پایههای OUT+ و OUT- وصل نمایید.
3. قبل از اتصال بار، با چرخاندن پتانسیومتر چند دور روی برد، ولتاژ خروجی را تنظیم کنید. اگر ولتاژ خروجی تغییر نکرد چند دور پتانسیومتر روی برد را در خلاف جهت عقربه های ساعت بچرخانید تا صدای تق بشنوید در این حالت باید کمترین ولتاژ را در خروجی داشته باشید.
4. مقدار ولتاژ را از روی نمایشگر دیجیتال مشاهده کرده و تا رسیدن به ولتاژ موردنظر تنظیم نمایید.
5. پس از تنظیم، مصرفکننده را به خروجی متصل کرده و عملکرد مدار را بررسی کنید.
6. در صورت وجود کلید یا جامپر انتخاب نمایشگر، میتوانید بین نمایش ولتاژ ورودی و ولتاژ خروجی جابهجا شوید.
نکات مهم در استفاده
• این ماژول فقط کاهنده ولتاژ (Buck Converter) است و نمیتواند ولتاژ خروجی را از ولتاژ ورودی بیشتر کند.و باید ورودی و از خروجی 1.5 ولت بیشتر باشد.
• همیشه قبل از اتصال بار، ولتاژ خروجی را با استفاده از نمایشگر یا یک مولتیمتر بررسی و تنظیم کنید.
• قطبیت ورودی و خروجی را رعایت کنید؛ اتصال معکوس میتواند باعث آسیب دیدن ماژول یا مصرفکننده شود.
• برای جریانهای بالا (بیش از حدود 2 آمپر بهصورت پیوسته)، استفاده از هیتسینک یا تهویه مناسب توصیه میشود.
• از اعمال ولتاژ ورودی بالاتر از محدوده مجاز ماژول خودداری کنید.
• این ماژول برای منابع تغذیه DC طراحی شده است و نباید مستقیماً به برق AC شهری متصل شود.
• اختلاف زیاد بین ولتاژ ورودی و خروجی همراه با جریان بالا، باعث افزایش دمای ماژول میشود؛ در این شرایط تهویه مناسب ضروری است.
• برای جلوگیری از افت ولتاژ و نویز، از سیمهای کوتاه و با سطح مقطع مناسب استفاده کنید.
• در صورت استفاده برای تغذیه بردهای حساس، قبل از اتصال، ولتاژ خروجی را چند بار کنترل کنید تا از آسیب به تجهیزات جلوگیری شود.
• نمایشگر دیجیتال برای مشاهده سریع ولتاژ بسیار کاربردی است، اما در کاربردهای نیازمند دقت بالا، استفاده از مولتیمتر کالیبره توصیه میشود.
مشخصات فنی:
نام محصول: ماژول مبدل DC-DC کاهنده LM2596 با نمایشگر دیجیتال
نوع مبدل: کاهنده ولتاژ (Buck Converter)
آیسی اصلی: LM2596S-ADJ
ولتاژ ورودی: 4.5 تا 40 ولت DC
ولتاژ خروجی: 1.25 تا 35 ولت DC (قابل تنظیم)
حداکثر جریان خروجی: 3 آمپر
جریان خروجی پیشنهادی: تا 2 آمپر بهصورت پیوسته (بدون هیتسینک)
راندمان تبدیل: تا 92٪ (بسته به شرایط کاری)
فرکانس سوئیچینگ: 150 کیلوهرتز
نوع تنظیم ولتاژ: پتانسیومتر چند دور (Multi-turn)
نوع نمایشگر: نمایشگر LED دیجیتال سه رقمی (سون سگمنت)
قابلیت نمایش: ولتاژ ورودی یا خروجی (با دکمه روی برد)
دقت نمایشگر: حدود ±0.1 ولت
ریپل خروجی: کمتر از 30 میلیولت (در شرایط استاندارد)
نوع خروجی: ولتاژ DC پایدار و قابل تنظیم
حفاظتها: ندارد.
ترمینال اتصال: ترمینال پیچی (Screw Terminal)
ابعاد تقریبی: 66 × 36 × 14 میلیمتر
دمای کاری: 40- تا 85+ درجه سانتیگراد
کاربرد: کاهش ولتاژ DC، منابع تغذیه، آردوینو، ESP32، LED، رباتیک، تجهیزات خودرو، سیستمهای خورشیدی و پروژههای الکترونیکی
پرسش و پاسخ
ماژول LM2596 با نمایشگر چه کاربردی دارد؟
این ماژول برای کاهش ولتاژ DC با راندمان بالا استفاده میشود و امکان تنظیم ولتاژ خروجی متناسب با نیاز مدار را فراهم میکند. از آن در منابع تغذیه، پروژههای آردوینو، تجهیزات خودرو، سیستمهای خورشیدی و انواع پروژههای الکترونیکی استفاده میشود.
آیا این ماژول میتواند ولتاژ را افزایش دهد؟
خیر، LM2596 یک مبدل کاهنده (Buck Converter) است و فقط میتواند ولتاژ خروجی را کمتر از ولتاژ ورودی تنظیم کند.
آیا این ماژول خروجی ایزوله دارد؟
خیر. خروجی این مدل کاهنده نسبت به ورودی ایزوله نمی باشد.
حداکثر جریان خروجی این ماژول چقدر است؟
حداکثر جریان خروجی 3 آمپر است، اما برای استفاده مداوم، جریان 1.5 تا 2 آمپر بدون خنککننده مناسب توصیه میشود. در جریانهای بالاتر بهتر است از هیتسینک یا تهویه مناسب استفاده شود.
چگونه ولتاژ خروجی را تنظیم کنم؟
با چرخاندن پتانسیومتر چند دور روی برد میتوانید ولتاژ خروجی را تنظیم کنید. توصیه میشود قبل از اتصال بار، ولتاژ خروجی را بررسی و تنظیم نمایید. اگر ولتاژ خروجی تغییر نکرد پتانسیومتر روی برد را چند دور در خلاف جهت حرکت عقربه های ساعت بچرخانید تا صدای تق بشنوید در این حالت باید کمترین مقدار خروجی را داشته باشید.
نمایشگر دیجیتال چه اطلاعاتی را نشان میدهد؟
در بیشتر مدلها، نمایشگر مقدار ولتاژ خروجی را نمایش میدهد. با استفاده از کلید یا جامپر میتوان بین نمایش ولتاژ ورودی و ولتاژ خروجی جابهجا شد.
آیا این ماژول برای آردوینو و ESP32 مناسب است؟
بله، این ماژول برای تأمین ولتاژ مورد نیاز بردهای Arduino، ESP8266، ESP32، STM32، Raspberry Pi و سایر بردهای توسعه کاملاً مناسب است.
آیا میتوان از این ماژول در خودرو استفاده کرد؟
بله، از این ماژول میتوان برای کاهش ولتاژ 12 یا 24 ولت DC خودرو و تغذیه تجهیزات الکترونیکی استفاده کرد، مشروط بر اینکه ولتاژ و جریان مصرفکننده در محدوده مجاز ماژول حداکثر 3 آمپر باشد.
آیا این ماژول در برابر اتصال معکوس محافظت شده است؟
خیر، اکثر نسخههای رایج ماژول LM2596 دارای حفاظت در برابر اتصال معکوس ورودی نیستند؛ بنابراین هنگام اتصال، قطبیت مثبت و منفی را با دقت رعایت کنید.
آیا میتوان این ماژول را مستقیماً به برق 220 ولت شهری متصل کرد؟
خیر، این ماژول فقط برای ولتاژ مستقیم (DC) طراحی شده است و اتصال مستقیم آن به برق 220 ولت AC باعث آسیب جدی به ماژول و خطر برقگرفتگی خواهد شد.
آیا نمایشگر دیجیتال نیاز به تغذیه جداگانه دارد؟
خیر، نمایشگر از تغذیه خود ماژول استفاده میکند و نیازی به منبع تغذیه مجزا ندارد.
آیا این ماژول برای شارژ باتری مناسب است؟
این ماژول فقط ولتاژ را کاهش و تنظیم میکند و بهتنهایی یک شارژر باتری نیست. برای شارژ ایمن باتریها باید از مدارهای مخصوص شارژ متناسب با نوع باتری استفاده شود.
آیا میتوان چند مصرفکننده را همزمان به خروجی متصل کرد؟
بله، به شرطی که مجموع جریان مصرفی آنها از توان و جریان مجاز ماژول تجاوز نکند و سیمکشی مناسب برای توزیع جریان استفاده شود.
