ماژول مبدل DC-DC کاهنده 5 آمپر XL4015 با کنترل جریان
مبدل DC به DC معماری BUCK کاهنده ولتاژ تا 1.25 ولت و حداکثر جریان خروجی 5 آمپر با کنترل جریان
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 256,000 تومان |
| 10 تعداد | 3 % | 248,320 تومان |
| 50 تعداد | 6 % | 240,640 تومان |
| 100+ تعداد | 10 % | 230,400 تومان |
256,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول کاهنده DC-DC XL4015 5A با کنترل جریان و ولتاژ | رگولاتور قدرتمند
ماژول XL4015 یک مبدل DC-DC کاهنده قدرتمند با کنترل ولتاژ و جریان است که برای تغذیه دقیق، شارژ باتری و راهاندازی بارهای DC بسیار پرکاربرد است. این ماژول ورودی DC را به ولتاژ پایینتر تبدیل میکند و همزمان امکان تنظیم ولتاژ ثابت (CV) و جریان ثابت (CC) را میدهد.
ماژول مبدل DC-DC کاهنده 5 آمپر XL4015 از توپولوژی Buck استفاده میکند و برای کاربردهایی طراحی شده که نیاز به کاهش ولتاژ با راندمان بالا و ریپل کم دارند. این ماژول معمولاً در پروژههای الکترونیکی، منابع تغذیه آزمایشگاهی ساده و شارژ باتری بهکار میرود.
کاربردها
• تغذیه بردهای الکترونیکی و میکروکنترلرها از منابع ولتاژ بالاتر.
• شارژ و مدیریت باتری با کنترل جریان.
• راهاندازی LED و درایورهای جریانپایین.
• استفاده در پروژههای DIY و منابع تغذیه رومیزی ساده.

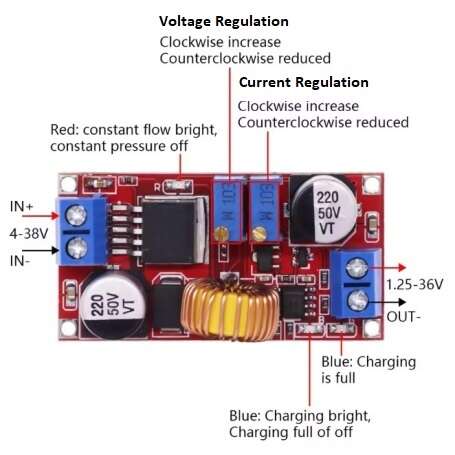

راهاندازی
1. ورودی منبع DC را به ترمینالهای IN+ و IN- وصل کنید.
2. خروجی را از OUT+ و OUT- به بار یا مدار مصرفکننده بدهید.
3. با مولتیترنهای روی برد، ولتاژ خروجی و محدودیت جریان را تنظیم کنید. در جهت عقربه های ساعت خروجی زیاد می شود و در خلاف عقربه های ساعت خروجی کاهش می یابد
4. قبل از اتصال بار حساس، خروجی را با مولتیمتر اندازه بگیرید.
نکات مهم
• اتصال معکوس قطبهای ورودی میتواند به ماژول آسیب بزند، چون حفاظت مؤثر در برابر پلاریته معکوس ندارد.
• برای توانهای بالا، بهخصوص نزدیک 50 وات و بیشتر، هیتسینک و تهویه مناسب مهم است.
• جریان 5 آمپر مقدار حداکثری است و در کار پیوسته بهتر است با جریان پایینتر استفاده شود.
• برای بارهای موتوری با جریان راهاندازی بالا، انتخاب این ماژول باید با احتیاط انجام شود.
• اگر ولتاژ ورودی با خروجی یکسان بود ابتدا مولتی ترن مربوط به ولتاژ (نزدیکترین مولتی ترن به ورودی ولتاژ) را خلاف حرکت عقربه های ساعت را 10 دور بچرخانید تا صدای تق بشنوید در این حالت باید کمترین ولتاژ را در خروجی داشته باشید
مشخصات فنی:
تراشه: XL4015E1
نوع مبدل: Buck / Step-down
ولتاژ ورودی: 4 تا 36 ولت DC
ولتاژ خروجی: 1.25 تا 32 ولت DC قابل تنظیم
جریان خروجی: حداکثر 5 آمپر و قابل تنظیم
توان خروجی: حداکثر 75 وات
فرکانس کاری: 180 کیلوهرتز
راندمان: تا 96 درصد
دمای کاری: حدود منفی 40 تا مثبت 85 درجه سانتیگراد
حفاظت دما: automatically shut off the output after overtemperature
حفاظت جریان خروجی: دارد
ابعاد: length 51mm width 26mm height 15mm
پرسش و پاسخ
آیا XL4015 ولتاژ را افزایش هم میدهد؟
خیر، این ماژول فقط کاهنده است و ولتاژ خروجی باید از ورودی کمتر باشد.
آیا برای شارژ باتری مناسب است؟
بله، چون کنترل جریان و ولتاژ دارد و برای کاربردهای شارژ باتری بسیار استفاده میشود.
آیا میتوان از آن برای آردوینو سایر میکروکنترلرها استفاده کرد؟
بله، اگر ورودی شما بالاتر از ولتاژ موردنیاز آردوینو و سایر میکروکنترلرها باشد، میتوانید خروجی را روی ولتاژ مناسب تنظیم کنید.
آیا ماژول در برابر ورودی معکوس محافظت دارد؟
خیر. اتصال ولتاژ ورودی معکوس باعث آسیب به ماژول می شود.
آیا در این ماژول ورودی و خروجی ایزوله هستند؟
خیر . این ماژول خروجی ایزوله نمی دهد.
بازده تبدیل ماژول XL4015 چقدر است؟
ماژول XL4015 معمولاً بازده تبدیل تا 96٪ را به دست می آورد.
آیا ولتاژ خروجی ماژول XL4015 قابل تنظیم است؟
بله، ولتاژ خروجی ماژول XL4015 با استفاده از مولتی ترن نزدیک به پورت ورودی قابل تنظیم است.
آیا ماژول XL4015 حفاظت در برابر جریان و دمای بیش از حد، دارد؟
بله. این مدل از ماژولهای XL4015 دارای حفاظت در برابر جریان و دمای بیش از حد برای جلوگیری از آسیب به ماژول و دستگاههای متصل هستند.
فرکانس سوئیچینگ ماژول XL4015 چقدر است؟
فرکانس سوئیچینگ ماژول XL4015 معمولاً حدود 180 کیلوهرتز است.
3 دیدگاه برای ماژول مبدل DC-DC کاهنده 5 آمپر XL4015 با کنترل جریان
برای فرستادن دیدگاه، باید وارد شده باشید.
256,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
محمد دلشاد –
سلام
اگه مولتی ترن ها رو با ولوم عوض کنیم مشکلی پیش میاد؟
من دوتا ازتون گرفتم و مولتی ترن ها رو با ولوم ده کیلو عوض کردم ، اولش درست کار میکردن ولی بعد چند ثانیه دیگه جریان قابل کنترل نیست ولی ولتاژ عادی هست
میشه راهنمایی کنید ؟ ممنون
پشتیبان جم ترونیک –
سلام ممنون از خریدتون . مشکلی نداره بله میتونید با ولوم متناسب تعویض کنید
جواد دهقانی سرگزی –
سلام این ماژول کاهنده 5 آمپر جلوگیری از اتصال کوتاه داره
پشتیبان جم ترونیک –
سلام خیر ندارد.
امید حمیدی –
سلام
ببخشید اگه با تنظیم میزان جریان روی یک آمپر که بیش از یک آمپر جریان نکشه با اتصال کوتاه مشکلی به وجود میاد؟
پشتیبان جم ترونیک –
سلام اتصال کوتاه نشه بهتره.
