ماژول مبدل DC-DC افزاینده ولتاژ 1500W 30A

مشخصات

• نوع ماژول: مبدل DC-DC افزاینده (Boost Converter)
• محدوده ولتاژ ورودی: 10 تا 60 ولت DC
• محدوده ولتاژ خروجی: 12 تا 97 ولت DC (قابل تنظیم)
• جریان ورودی:
  • در ولتاژ ورودی 10 تا 30 ولت → حداکثر 35 تا 40 آمپر
  • در ولتاژ ورودی 31 تا 60 ولت → حداکثر 30 تا 35 آمپر
• جریان خروجی: حداکثر 22 آمپر (بیش از 15 آمپر نیازمند تهویه و خنک‌سازی مناسب)
• جریان استاتیک: 15 میلی‌آمپر
• محدوده جریان ثابت: 0.8 تا 22 آمپر (±0.3A)
• راندمان تبدیل: 92% تا 97%
• فرکانس کاری: 150 کیلوهرتز

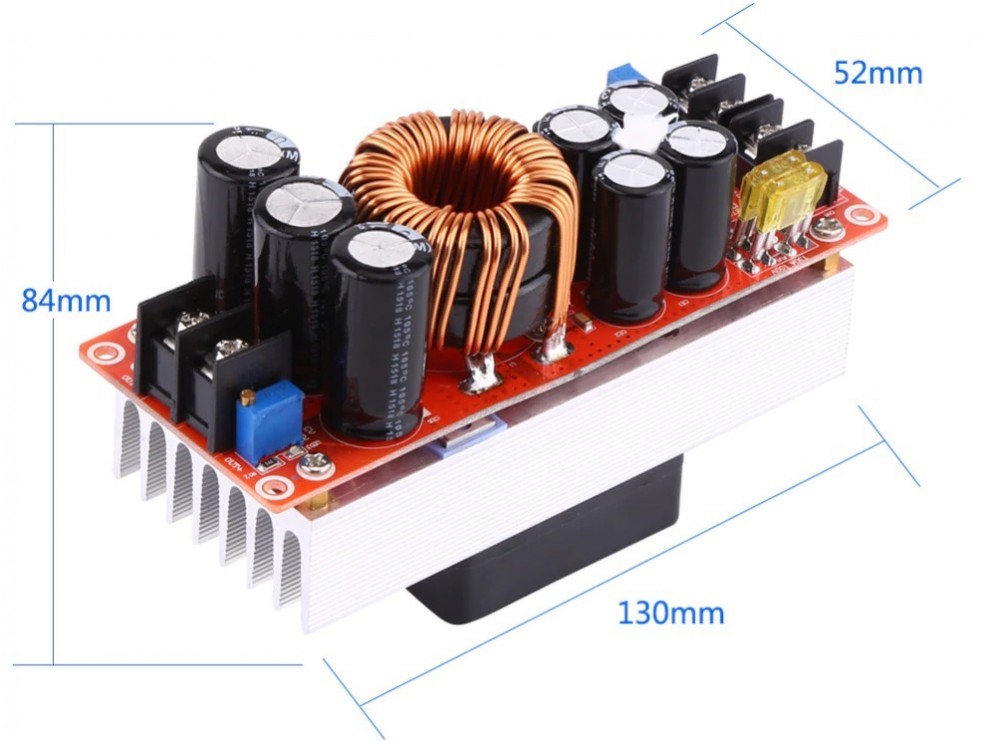

• ابعاد: 130 × 52 × 84 میلی‌متر

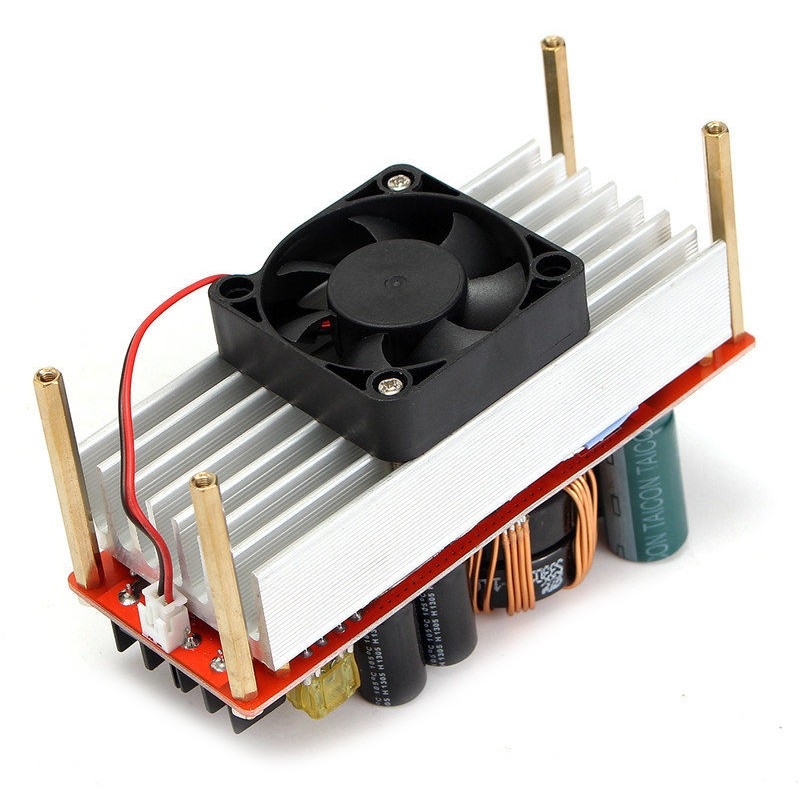

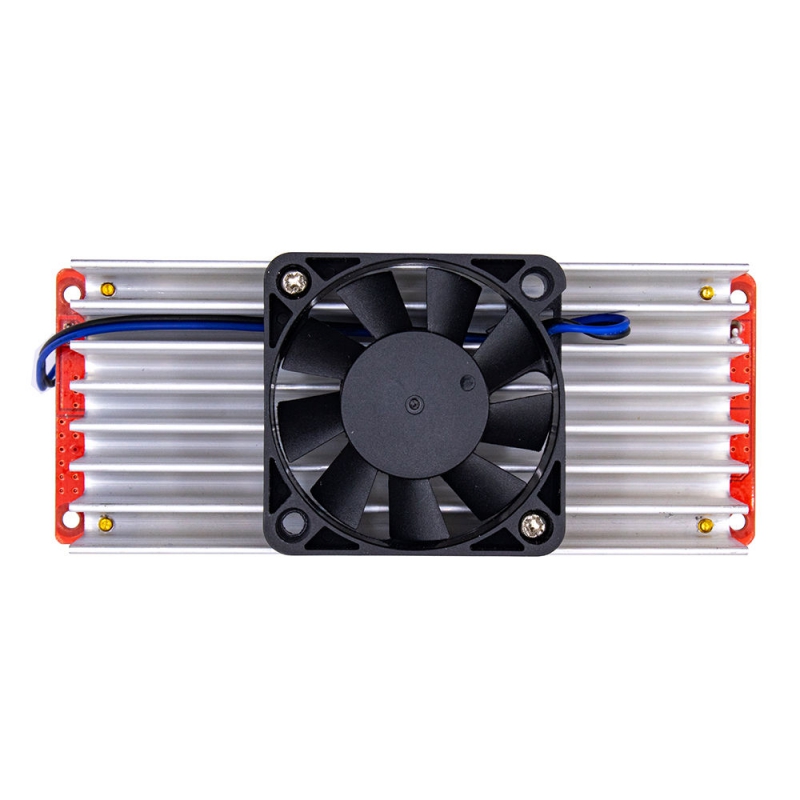

• سیستم خنک‌سازی: هیت‌سینک آلومینیومی + فن فعال
• محافظت‌ها:
  • حفاظت در برابر ولتاژ پایین (UVP)
  • حفاظت در برابر جریان بیش از حد
  • حفاظت در برابر اتصال معکوس ورودی

نکات کاربردی و ایمنی

•  خروجی ماژول نباید اتصال کوتاه شود.

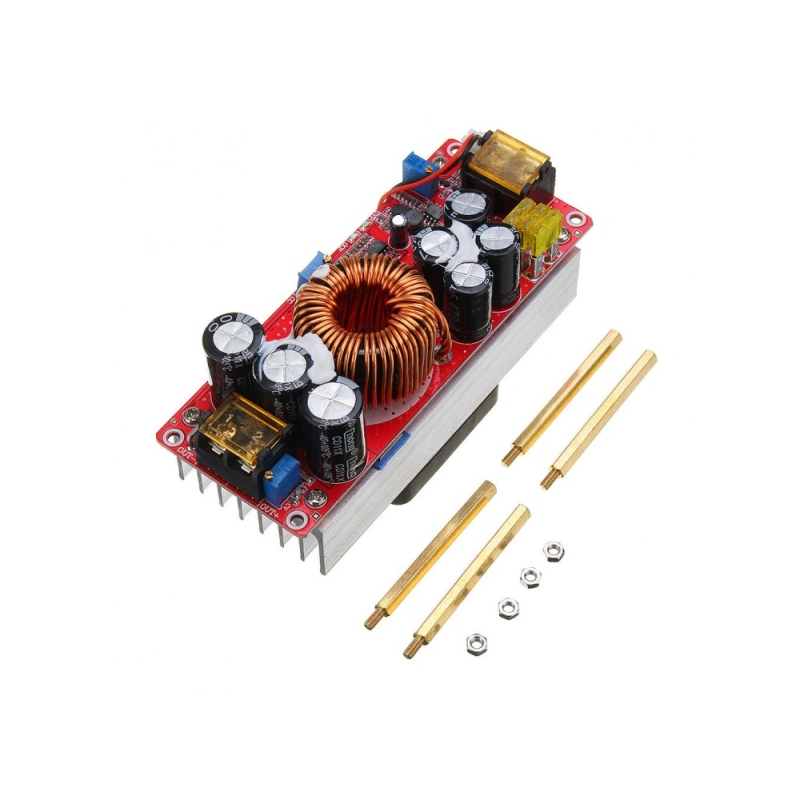

•  در جریان‌های بالا، تهویه مناسب و نصب اسپیسِر الزامی است.

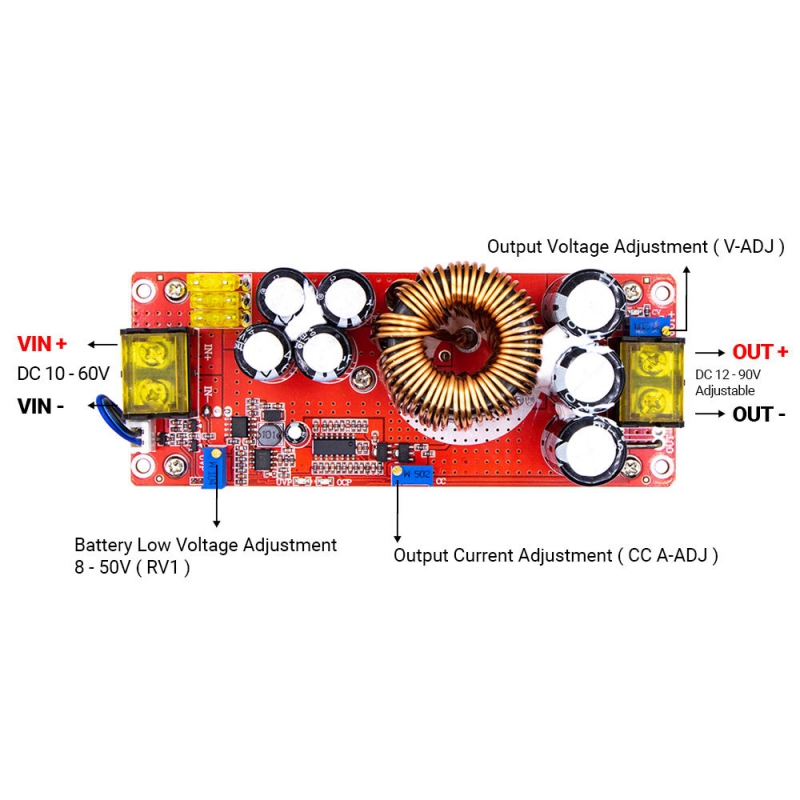

•  برای دستیابی به ولتاژ مطلوب، مولتی‌ترن‌های CV و UVP را دقیق تنظیم کنید.

کاربردهای رایج

•  ساخت منبع تغذیه قابل تنظیم
• شارژ باتری‌ها و تجهیزات الکترونیکی
•  مبدل ولتاژ برای خودرو و سیستم‌های قابل حمل
•  تغذیه لپ‌تاپ و لوازم جانبی 24 تا 90 ولت
•  تقویت ولتاژ خروجی پنل‌های خورشیدی
•  منبع تغذیه برای پروژه‌های صنعتی و آزمایشگاهی

Introduction

The power supply module uses double sendust magnets winded with 1.2mm copper wires.
Support reverse input protection with MOS so there is no worry about wrong input wire and burn out power supply.
Low voltage protection will protect module and battery against damage from over-discharge when use a storage battery as input.
Power converter module input voltage range is DC 10-60V, continuously adjustable output voltage range is DC 12-97V, max output current is 22A, more than 15A please enhance heat dissipation.
Application: DIY a power supply, 12V can input and output can 12-50V adjustable; as the car power supply, charge for your laptop, PDA or a variety of digital products; Solar panel regulator etc.

Specification

Material: metal.

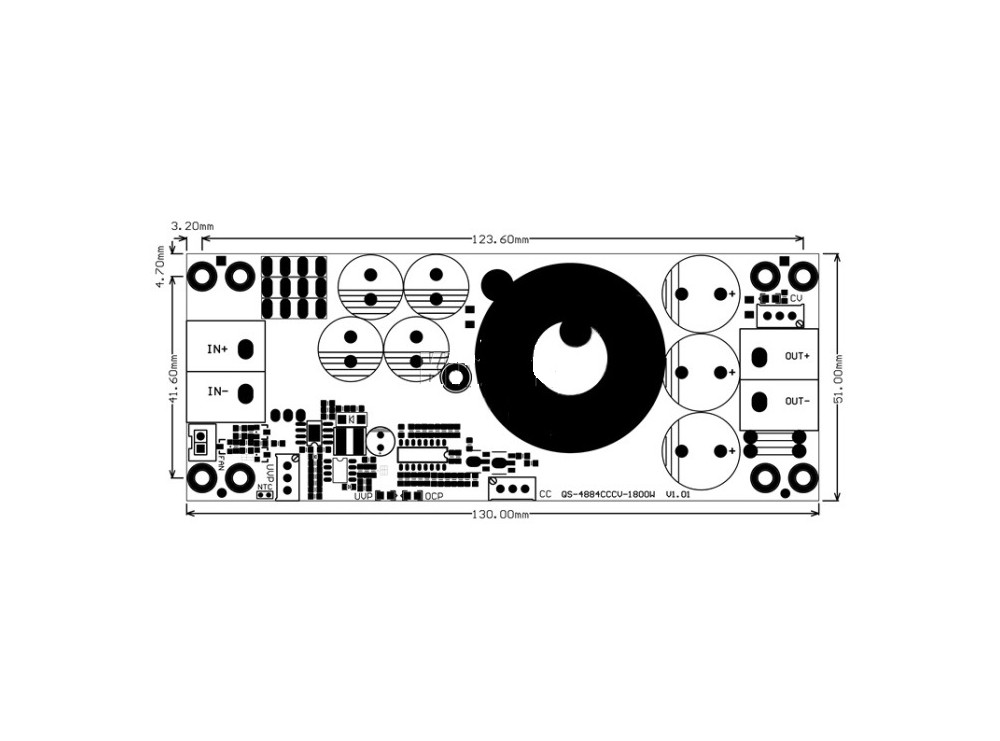

Size: 130*52*84mm.
Input voltage range: DC 10V~60V.
Input current: 10~30V input voltage, maximum current 35-40A; 31~60V input voltage, maximum current 30-35A.
Static operating current: 15 mA (when 12V step up to 20V, the higher the output voltage, the current will increase).
Output voltage: 12~97V continuously adjustable.
Output current: 22A MAX, more than 15A please enhance heat dissipation.
Constant current range: 0.8~22A (±0.3A).
Operating frequency: 150 KHz.
Conversion efficiency: 92% ~ 97%.
