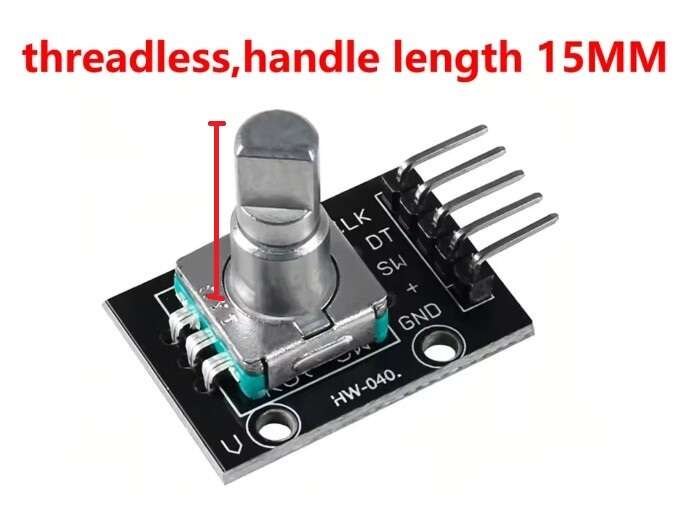

ماژول روتاری انکودر KY-040 | Rotary Encoder دیجیتال 360 درجه با کلید فشاری
ماژول روتاری انکودر KY-040 یک ماژول ورودی دیجیتال حرفهای و پرکاربرد برای کنترل چرخشی در پروژههای الکترونیکی است که امکان تشخیص جهت چرخش، میزان حرکت و فرمان فشاری را در اختیار طراح قرار میدهد. این ماژول با استفاده از یک انکودر افزایشی (Incremental Rotary Encoder) مکانیکی، حرکت چرخشی محور را به پالسهای دیجیتال تبدیل کرده و جایگزینی مناسب برای ولومها و پتانسیومترهای معمولی در بسیاری از کاربردهای کنترلی محسوب میشود.
برخلاف پتانسیومترها که دارای محدوده حرکتی مشخص و خروجی آنالوگ هستند، انکودر چرخشی KY-040 قابلیت چرخش نامحدود 360 درجه دارد و مقدار چرخش توسط میکروکنترلر مثلا آردوینو و با شمارش پالسهای تولیدشده تعیین میشود. این ویژگی باعث شده است که از این ماژول در طراحی رابطهای کاربری دیجیتال، تنظیم منوها، کنترل پارامترها و تجهیزات هوشمند استفاده گستردهای شود.

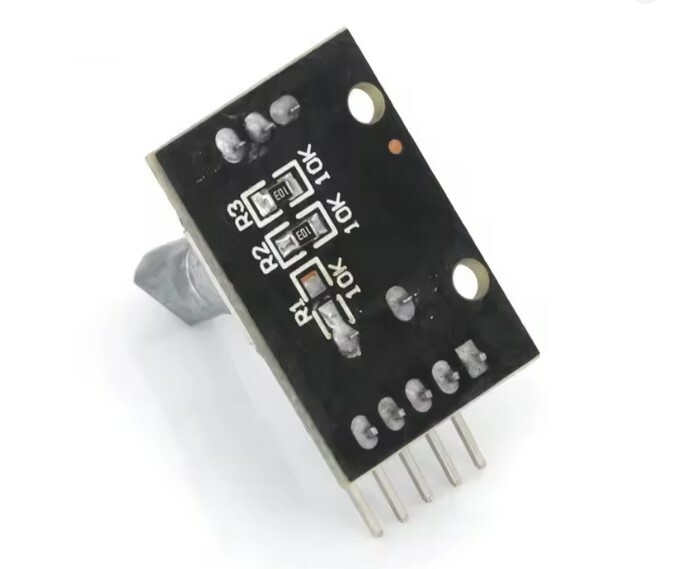

ماژول KY-040 Rotary Encoder به دلیل طراحی آماده، دارای بودن مقاومتهای Pull-Up، پایههای استاندارد و خروجی دیجیتال، بهراحتی با انواع بردهای توسعه مانند Arduino، ESP8266، ESP32، Raspberry Pi، AVR، STM32 و سایر میکروکنترلرها قابل استفاده است. این موضوع باعث شده KY-040 یکی از محبوبترین ماژولهای آموزشی و کاربردی در میان دانشجویان، مهندسان الکترونیک و علاقهمندان به پروژههای DIY باشد.
این برد علاوه بر انکودر چرخشی، دارای یک کلید فشاری داخلی (Push Button Switch) نیز میباشد که با فشار دادن محور فعال میشود. وجود این کلید باعث میشود بتوان از یک قطعه کوچک برای انجام دو نوع کنترل مختلف استفاده کرد؛ به عنوان مثال چرخاندن انکودر برای تغییر مقدار و فشار دادن آن برای تأیید یا انتخاب گزینه.
کاربردها
• کنترل منو در نمایشگرهای LCD و OLED
استفاده برای حرکت بین گزینهها، انتخاب تنظیمات و تأیید فرمانها در رابطهای کاربری.
• تنظیم مقادیر دیجیتال
مانند تنظیم میزان صدا، روشنایی، دما، سرعت، تایمر و پارامترهای مختلف در دستگاههای الکترونیکی.
• پروژههای آردوینو و میکروکنترلرها
مناسب برای Arduino، ESP32، ESP8266، STM32، AVR و سایر بردهای توسعه.
• کنترل تجهیزات صوتی
استفاده بهعنوان ولوم دیجیتال برای تنظیم حجم صدا یا انتخاب حالتهای صوتی.
• کنترل موتور و رباتیک
تنظیم سرعت موتور، انتخاب حالت عملکرد ربات و کنترل پارامترهای حرکتی.
• سیستمهای هوشمند خانگی (Smart Home)
کنترل نور، پرده برقی، سیستم تهویه و تجهیزات هوشمند.
• تجهیزات آموزشی و آزمایشگاهی
مناسب برای آموزش مفهوم انکودر، ورودی دیجیتال و پردازش پالس.
• پنلهای کنترل سفارشی
ساخت رابط کاربری برای دستگاههای الکترونیکی و صنعتی سبک.
راهاندازی (Setup)

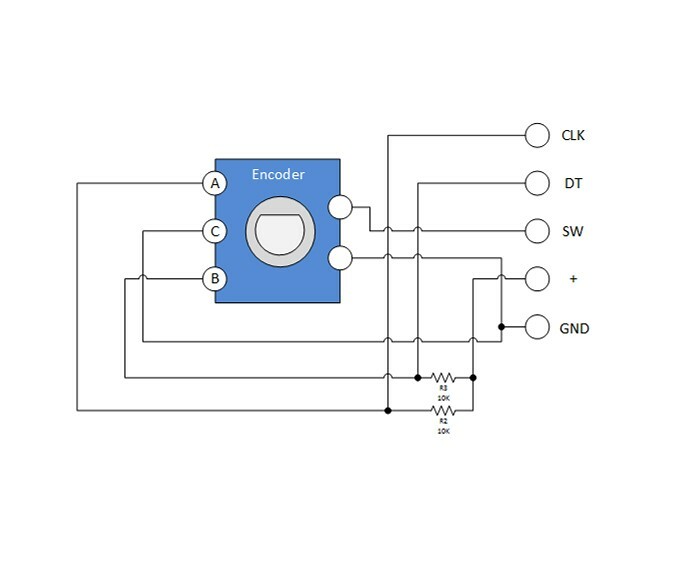

پایههای ماژول
پایه KY-040 عملکرد
VCC تغذیه مثبت ماژول (3.3V تا 5V)
GND اتصال زمین مدار
CLK خروجی کانال A انکودر
DT خروجی کانال B انکودر
SW خروجی کلید فشاری
اتصال به آردوینو (Arduino)
نمونه اتصال:
KY-040 Arduino
VCC 5V
GND GND
CLK پایه دیجیتال D2
DT پایه دیجیتال D3
SW پایه دیجیتال D4
روش عملکرد:
1. با چرخاندن محور انکودر، پایههای CLK و DT پالس دیجیتال تولید میکنند.
2. میکروکنترلر اختلاف زمانی بین این دو سیگنال را بررسی میکند.
3. با توجه به ترتیب تغییر پالسها، جهت چرخش مشخص میشود.
4. با فشار دادن محور، کلید داخلی فعال شده و پایه SW تغییر وضعیت میدهد.
5. برنامه میکروکنترلر میتواند بر اساس این ورودیها مقدار مورد نظر را افزایش یا کاهش دهد.
6. برای مشاهده نمونه کد نویسی برای این ماژول به فایل های بخش دیتاشیت محصول مراجعه نمایید.
نکات مهم
• برای خواندن دقیقتر پالسها، بهتر است پایه CLK به ورودی دارای قابلیت Interrupt میکروکنترلر متصل شود.
• در پروژههای سریع، استفاده از روشهای نرمافزاری مناسب برای شمارش پالس اهمیت زیادی دارد.
• این ماژول بدون سر ولوم (Knob)ارائه می شود اما میتوانید سرولوم(Knob) را جداگانه از طریق لینک زیر تهیه کنید:
• برای جلوگیری از خطا هنگام فشار دادن کلید، در برنامه از روش Debounce (حذف نویز کلید) استفاده کنید.
• این ماژول خروجی آنالوگ ندارد و مقدار چرخش از طریق شمارش پالسهای دیجیتال مشخص میشود.
• سرعت چرخاندن محور در برنامههای حساس باید با توان پردازشی میکروکنترلر هماهنگ باشد.
• از اتصال اشتباه پایههای VCC و GND خودداری کنید، زیرا ممکن است باعث آسیب به ماژول شود.
• در محیطهای دارای نویز الکتریکی زیاد، استفاده از فیلتر نرمافزاری یا سختافزاری میتواند دقت عملکرد را افزایش دهد.
• برای کاربردهای صنعتی با دقت و طول عمر بسیار بالا، بهتر است از انکودرهای صنعتی با کیفیت بالاتر استفاده شود.
• هنگام نصب مکانیکی، از وارد کردن فشار جانبی زیاد به محور انکودر جلوگیری کنید.
مشخصات فنی:
نام محصول: ماژول روتاری انکودر KY-040
نوع سنسور: Incremental Rotary Encoder
نوع خروجی: دیجیتال پالس مربعی (Quadrature Output)
ولتاژ کاری: 3.3 تا 5 ولت DC
جریان مصرفی: حدود کمتر از 10 میلیآمپر
تعداد پالس در هر دور: 30 پالس در هر دور
زاویه چرخش: 360 درجه بدون محدودیت
نوع تشخیص حرکت: دو کانال DT/CLK با اختلاف فاز
کلید فشاری: دارد (Push Button)
پایهها: CLK، DT، SW، VCC، GND
نوع ارتباط: دیجیتال
مقاومت Pull-Up داخلی: دارد
فاصله پایهها: 2.54 میلیمتر

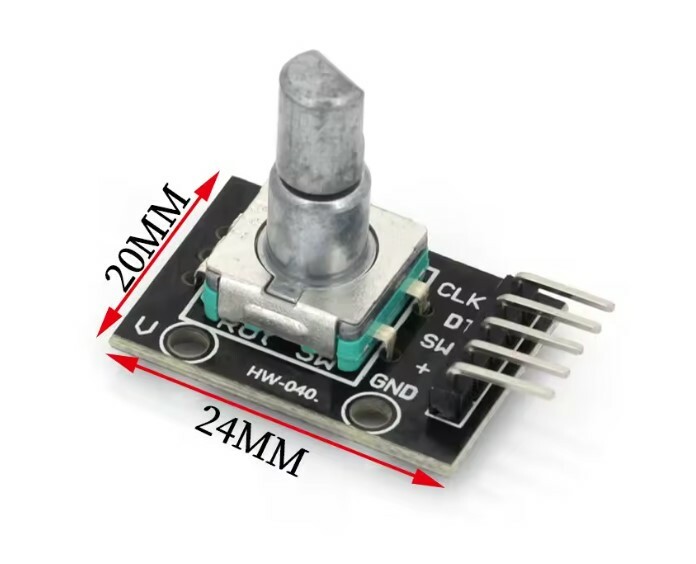

ابعاد تقریبی برد: 32 × 19 × 30 میلیمتر
سازگاری: Arduino، ESP32، Raspberry Pi و MCUها
پرسش و پاسخ
ماژول روتاری انکودر KY-040 چه کاری انجام میدهد؟
ماژول KY-040 Rotary Encoder حرکت چرخشی مکانیکی را به پالسهای دیجیتال تبدیل میکند و امکان تشخیص جهت چرخش، تعداد گامهای حرکت و فرمان فشاری را برای میکروکنترلر فراهم میسازد.
آیا KY-040 مانند ولوم یا پتانسیومتر عمل میکند؟
خیر. پتانسیومتر یک خروجی آنالوگ با مقدار متغیر تولید میکند، اما KY-040 یک انکودر دیجیتال افزایشی است که با تولید پالسهای دیجیتال، میزان و جهت چرخش را مشخص میکند.
آیا این ماژول قابلیت چرخش نامحدود دارد؟
بله. برخلاف پتانسیومترها، محور انکودر KY-040 میتواند بدون محدودیت زاویهای بهصورت 360 درجه بچرخد و مقدار حرکت توسط نرمافزار محاسبه میشود.
آیا ماژول KY-040 با آردوینو سازگار است؟
بله. این ماژول یکی از پرکاربردترین انکودرها برای پروژههای Arduino است و بهراحتی به پایههای دیجیتال آردوینو متصل میشود.
آیا KY-040 با ESP32 و ESP8266 قابل استفاده است؟
بله. این ماژول با بردهای ESP32، ESP8266، STM32، AVR و سایر میکروکنترلرهایی که ورودی دیجیتال دارند سازگار است. هنگام استفاده با بردهای 3.3 ولتی باید سطح ولتاژ ورودیها بررسی شود.
پایههای CLK و DT در KY-040 چه کاربردی دارند؟
پایههای CLK و DT دو خروجی دیجیتال انکودر هستند که با اختلاف فاز نسبت به یکدیگر کار میکنند. میکروکنترلر با بررسی ترتیب تغییر این دو سیگنال، جهت چرخش (ساعتگرد یا پادساعتگرد) را تشخیص میدهد.
پایه SW روی ماژول چه کاربردی دارد؟
پایه SW مربوط به کلید فشاری داخلی انکودر است. با فشار دادن محور چرخشی، این کلید فعال شده و میتوان از آن برای انتخاب گزینه، تأیید فرمان یا ورود به منو استفاده کرد.
آیا برای استفاده از KY-040 نیاز به قطعات جانبی وجود دارد؟
خیر. این ماژول دارای مقاومتهای Pull-Up روی برد است و معمولاً بدون قطعات اضافی قابل استفاده است. فقط اتصال صحیح به میکروکنترلر و برنامه مناسب نیاز دارد.
ولتاژ کاری ماژول KY-040 چقدر است؟
ولتاژ کاری معمول این ماژول بین 3.3 تا 5 ولت DC است و با اکثر بردهای توسعه رایج سازگاری دارد.
چرا هنگام چرخاندن انکودر چند پالس اشتباه ثبت میشود؟
این مشکل معمولاً به دلیل نویز مکانیکی، سرعت زیاد چرخاندن، نبودن Debounce نرمافزاری یا روش نامناسب خواندن پالسها ایجاد میشود. استفاده از وقفه (Interrupt) و فیلتر نرمافزاری میتواند دقت را افزایش دهد.
آیا میتوان از KY-040 برای کنترل موتور استفاده کرد؟
بله. این ماژول میتواند برای تنظیم سرعت، تغییر جهت، انتخاب حالت عملکرد و کنترل پارامترهای موتور در پروژههای رباتیک و اتوماسیون در کنار یک میکروکنترلر استفاده شود.
آیا KY-040 خروجی آنالوگ دارد؟
خیر. خروجی این ماژول کاملاً دیجیتال است و اطلاعات چرخش از طریق پالسهای تولیدشده در کانالهای CLK و DT خوانده میشود.
آیا میتوان از چند ماژول KY-040 در یک پروژه استفاده کرد؟
بله. در صورت داشتن تعداد کافی پایه ورودی دیجیتال در میکروکنترلر، میتوان چند انکودر KY-040 را بهصورت همزمان در یک پروژه استفاده کرد.
تفاوت KY-040 با انکودرهای صنعتی چیست؟
این ماژول برای پروژههای آموزشی، DIY و کاربردهای عمومی طراحی شده است. انکودرهای صنعتی معمولاً دقت، طول عمر، مقاومت مکانیکی و محافظت بیشتری در شرایط سخت محیطی دارند.
بهترین کاربرد KY-040 در پروژههای الکترونیکی چیست؟
ترکیب KY-040 با نمایشگر LCD یا OLED و یک میکروکنترلر مانند Arduino یا ESP32 یکی از بهترین کاربردهای آن است و امکان ساخت یک رابط کاربری حرفهای برای تنظیمات دستگاه را فراهم میکند.
