ماژول رله 5 ولت چهار کاناله
ماژول رله 5 ولت با چهار خروجی با قابلیت هدایت تا 10 آمپر برای هر خروجی
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول رله 5 ولت 4 کاناله | برد کنترل رله مناسب آردوینو و پروژههای الکترونیکی
ماژول رله 5 ولت چهار کاناله یک برد کاربردی برای کنترل چهار مدار یا وسیله الکتریکی بهصورت مستقل است. این ماژول با بهرهگیری از چهار رله الکترومکانیکی، امکان قطع و وصل تجهیزات مختلف را از طریق سیگنالهای کنترلی فراهم میکند و یکی از ماژولهای پرکاربرد در پروژههای الکترونیک، اتوماسیون، رباتیک و سیستمهای کنترل هوشمند به شمار میرود.
ماژول رله چهار کاناله 5V معمولاً دارای بخش کنترل و بخش خروجی رله است. قسمت کنترل به مدار فرمان یا میکروکنترلر متصل میشود و بخش خروجی از طریق کنتاکتهای COM، NO و NC امکان کنترل بار را فراهم میکند. این ساختار باعث میشود مدار فرمان بتواند تجهیزات مختلف را با استفاده از عملکرد سوئیچینگ رله کنترل کند.
همچنین وجود LEDهای نشانگر در ماژول رله 5 ولت چهار کاناله ، مشاهده وضعیت هر کانال را سادهتر میکند. با فعال شدن هر رله، LED مربوط به آن کانال روشن میشود و کاربر میتواند وضعیت عملکرد ماژول را بهصورت بصری بررسی کند. همچنین وجود اوپتوکوپلر در ورودی هر رله ورودی فرمان رله را از قسمت خروجی های رله ایزولاسیون می کند.
رله یک کلید الکتریکی کنترلشونده است که میتواند با استفاده از یک سیگنال کنترلی، یک مدار دیگر را قطع یا وصل کند. در ماژول رله 5 ولت چهار کاناله ، چهار رله مستقل روی یک برد قرار گرفتهاند و هرکدام میتوانند بهصورت جداگانه کنترل شوند. این ماژول برای پروژههایی طراحی شده است که در آنها نیاز به کنترل چند وسیله الکتریکی با استفاده از یک مدار فرمان وجود دارد. برای مثال، میتوان با یک میکروکنترلر، چهار چراغ یا چهار وسیله مختلف را بهصورت مستقل کنترل کرد. به همین دلیل، ماژول رله 5 ولت 4 کاناله در پروژههای آردوینو، رزبریپای، سیستمهای هوشمند، کنترل از راه دور و اتوماسیون خانگی کاربرد گستردهای دارد.
کاربردها
• اتوماسیون خانگی:برای کنترل چراغها، فنها و سایر تجهیزات الکتریکی با جریان بالا تا 10 آمپر در سیستمهای هوشمند خانگی
• پروژههای رباتیک:در رباتها و سیستمهای کنترلی
• کنترل پمپ آب : در پروژههای آبیاری هوشمند و سیستمهای کنترل پمپ،
• کنترل فن و تجهیزات تهویه:برای روشن و خاموش کردن فنها و تجهیزات تهویه کوچک
• کنترل شیرهای برقی:در سیستمهای آبیاری و اتوماسیون، شیرهای برقی را میتوان با استفاده از رله کنترل کرد؛ البته جریان و ولتاژ موردنیاز شیر باید با مشخصات کنتاکت رله سازگار باشد.
• سیستمهای کنترل از راه دور:با ترکیب این ماژول با میکروکنترلر های مجهز به برد اتصال به شبکه اینترنت و یا بلوتوث یا سایر بردهای ارتباطی، میتوان تجهیزات مختلف را از طریق شبکه یا اینترنت کنترل کرد.
• پروژههای آموزشی و DIY:این ماژول گزینهای مناسب برای آموزش مفاهیم رله، کنترل بار، اتوماسیون و ارتباط بین مدارهای الکترونیکی است.
راهاندازی
مرحله اول: اتصال تغذیه ماژول
پایههای تغذیه ماژول را به منبع تغذیه مناسب متصل کنید:
• VCC: اتصال به مثبت 5 ولت DC
• GND: اتصال به زمین منبع تغذیه (در صورت استفاده از مدار فرمان و یا میکروکنترلر زمین مدار فرمان و ماژول باید یکی باشد.)
“جامپر JD-Vcc روی برد را به VCC متصل کنید تا قسمت اوپتوکوپلر های فرمان برای انتقال فرمان آماده شوند.”
استفاده از منبع تغذیه پایدار (با حداقل ریپل و توان مناسب) اهمیت زیادی دارد، بهخصوص زمانی که چند رله بهصورت همزمان فعال میشوند.
مرحله دوم: اتصال ورودیهای کنترلی
ورودیهای کنترلی معمولاً با نامهای زیر مشخص میشوند:
• IN1: کنترل رله کانال اول
• IN2: کنترل رله کانال دوم
• IN3: کنترل رله کانال سوم
• IN4: کنترل رله کانال چهارم
هر ورودی را میتوان به یکی از پایههای دیجیتال میکروکنترلر با جریان خروجی 15-20 میلیآمپر برای هر پایه متصل کرد.
بهعنوان مثال:
ورودی ماژول پایه میکروکنترلر
IN1 پایه دیجیتال 1
IN2 پایه دیجیتال 2
IN3 پایه دیجیتال 3
IN4 پایه دیجیتال 4
شماره پایههای میکروکنترلر(8051, AVR, PIC, DSP, ARM, ARM, ARDUINO, MSP430, TTL logic) میتواند بر اساس نوع برد و برنامه شما تغییر کند.
مرحله سوم: بررسی منطق فعالسازی
در این مدل از ماژول رله 5 ولت، ورودیها بهصورت Active LOW عمل میکنند. در این حالت، با قرار دادن ورودی های کنترلی در سطح منطقی LOW، رله فعال میشود.
با این حال، منطق فعالسازی به طراحی نسخه خاص ماژول بستگی دارد. بنابراین اگر رله با منطق مورد انتظار شما فعال نمیشود، ابتدا عملکرد ورودیها را بررسی کنید.
مرحله چهارم: اتصال بار به خروجی رله
هر کانال رله معمولاً دارای سه ترمینال است:
• پایه COM:پایه COM یا Common، پایه مشترک رله است و معمولاً یکی از سیمهای مدار بار به آن متصل میشود.
• پایه NO:پایه NO مخفف Normally Open به معنی «نرمال باز» است. در حالت عادی، اتصال بین COM و NO برقرار نیست و با فعال شدن رله، این اتصال برقرار میشود.این پایه برای کاربردهایی مناسب است که میخواهید وسیله فقط پس از فعال شدن رله روشن یا متصل شود.
• پایه NC:پایه NC مخفف Normally Closed به معنی «نرمال بسته» است. در حالت عادی، اتصال بین COM و NC برقرار است و با فعال شدن رله، این اتصال قطع میشود.این حالت برای مدارهایی مناسب است که باید در حالت عادی فعال باشند و پس از دریافت فرمان، قطع شوند.
“مشخصات ولتاژ و جریان قابل تحمل رله AC250V 10A or DC30V 10A می باشد.”
مرحله پنجم: آزمایش عملکرد
پس از اتصال تغذیه و مدار کنترل، هر کانال را بهصورت جداگانه آزمایش کنید. LED مربوط به هر کانال در برد ماژول، وضعیت فعال بودن رله را نشان میدهد.
پیش از اتصال بارهای پرمصرف یا ولتاژ بالا، عملکرد ماژول را ابتدا با یک بار ساده و کمخطر آزمایش کنید.
نکات مهم
• تغذیه ماژول باید 5 ولت DC باشد. اتصال ولتاژ نامناسب میتواند باعث آسیب به مدار کنترل یا رلهها شود.
• منبع تغذیه باید توان کافی داشته باشد. هنگام فعال شدن همزمان چهار رله، جریان مصرفی ماژول افزایش پیدا میکند. جریان لازم برای تحریک هر کانال از رله 15-20 میلی آمپر است.
• به منطق ورودیها توجه کنید. در این مدل از ماژول، رله با منطق Active LOW کار میکنند،
• حداکثر ولتاژ و جریان کنتاکت رله را رعایت کنید. مشخصات دقیق بار قابل کنترل به مدل رله نصبشده روی برد بستگی دارد. AC250V 10A or DC30V 10A
• برای کنترل برق شهر احتیاط کامل داشته باشید. ولتاژهای بالا میتوانند باعث برقگرفتگی، آتشسوزی و آسیب جدی شوند. سیمکشی بارهای ولتاژ بالا باید توسط فرد متخصص انجام شود.
• جریان راهاندازی بارهای موتوری را در نظر بگیرید. موتور، پمپ، کمپرسور و برخی بارهای القایی ممکن است در لحظه شروع به کار جریان بیشتری از مقدار نامی مصرف کنند. AC250V 10A or DC30V 10A
• رله را با مدار تغذیه اشتباه نگیرید. حداکثر ولتاژ قابل تحمل کنتاکتهای رله به معنی آن نیست که میتوان همان ولتاژ را به بخش تغذیه یا ورودی کنترل متصل کرد.
• برای بارهای القایی و موتوری به نویز الکتریکی توجه کنید. در برخی کاربردها استفاده از مدارهای کاهش نویز یا تجهیزات حفاظتی مناسب ضروری است.
• از اتصال کوتاه در بخش خروجی جلوگیری کنید. اتصال اشتباه ترمینالهای COM، NO و NC میتواند باعث آسیب به مدار یا بار شود.
• قبل از سیمکشی، برق مدار را قطع کنید. این کار احتمال آسیب به تجهیزات و خطر برقگرفتگی را کاهش میدهد.
• برای بارهای پرمصرف از رله مناسب استفاده کنید. اگر جریان بار به ظرفیت کنتاکت رله نزدیک است یا از آن بیشتر میشود، استفاده از کنتاکتور یا مدار واسط مناسب توصیه میشود. AC250V 10A or DC30V 10A
• چهار رله را همزمان فقط با منبع تغذیه مناسب فعال کنید. منبع ضعیف میتواند باعث افت ولتاژ، قطع و وصل ناخواسته یا عملکرد ناپایدار رلهها شود.. جریان لازم برای تحریک هر کانال از رله 15-20 میلی آمپر است.
مشخصات فنی:
نوع محصول: ماژول رله چهار کاناله
تعداد کانال: 4 کانال مستقل
نوع رله: الکترومکانیکی SONGLE
مدل رله: SRD-05VDC-SL-C
ولتاژ تغذیه ماژول: 5V DC
ولتاژ کنترل هر رله: 5V DC
مقاومت سیمپیچ هر رله: حدود 70Ω
جریان تحریک هر کانال: حدود 15 تا 20 میلیآمپر
نوع کنتاکت رله: SPDT / 1 Form C
ترمینالهای خروجی هر کانال: COM / NO / NC
حداکثر ولتاژ و جریان کنتاکت رله: AC 250V 10A یا DC 30V 10A
مقاومت کنتاکت: حداکثر حدود 100mΩ
زمان عملکرد رله: حداکثر حدود 10ms
زمان آزادسازی رله: حدود 5 تا 10ms
نوع نصب رله: PCB / Through-Hole
نشانگر وضعیت: LED برای نمایش وضعیت کانالها
ورودیهای کنترل: IN1، IN2، IN3 و IN4
منطق تحریک: Active LOW
کاربرد: کنترل چراغ، فن، پمپ، شیر برقی، موتور و تجهیزات الکتریکی
تعداد خروجی مستقل: 4 خروجی رلهای
دمای کاری: 40- تا 85+ درجه سانتیگراد

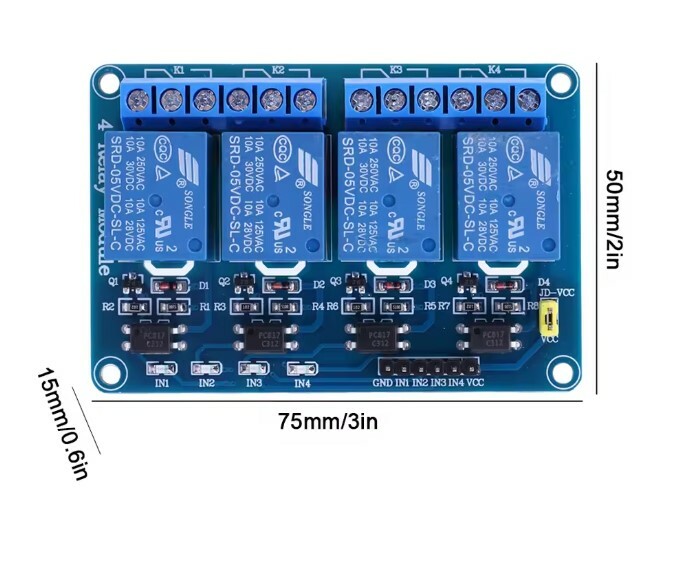

ابعاد: 75 × 50 × 15 میلیمتر
قطر سوراخ نصب: 3 میلیمتر
نوع ایزولاسیون: جداسازی الکتریکی توسط رله مکانیکی بین سیمپیچ و کنتاکتها به وسیله اوپتوکوپلر
پرسش و پاسخ
آیا این ماژول برای آردوینو مناسب است؟
بله، این ماژول برای پروژههای آردوینو و سایر بردهای میکروکنترلری کاربرد دارد و میتوان چهار کانال رله را از طریق پایههای کنترلی بهصورت مستقل کنترل کرد.
جریان تحریک هر رله چقدر است؟
اگر از رله رایج SONGLE SRD-05VDC-SL-C استفاده شده باشد،با توجه به مدار تحریک، جریان سیمپیچ هر رله حدود 15-20 میلیآمپر است.
آیا میتوان هر چهار رله را همزمان فعال کرد؟
بله، به شرط آنکه منبع تغذیه 5 ولت توانایی تأمین جریان موردنیاز چهار رله و مدار کنترل را داشته باشد.
پایههای COM، NO و NC چه کاربردی دارند؟
پایه COM پایه مشترک است. پایه NO در حالت عادی باز است و با فعال شدن رله وصل میشود. پایه NC در حالت عادی بسته است و با فعال شدن رله قطع میشود.
آیا میتوان با این ماژول برق 220 ولت را کنترل کرد؟
کنتاکت رلههای SONGLE رایج معمولاً برای کنترل بارهای ولتاژ بالا مشخصات مناسبی دارند، اما حداکثر ولتاژ و جریان باید از مدل دقیق رله بررسی شود. کار با برق شهر خطرناک است و سیمکشی باید با رعایت کامل اصول ایمنی انجام شود. AC250V 10A or DC30V 10A
آیا رله برای کنترل موتور و پمپ مناسب است؟
بله، اما باید جریان راهاندازی و جریان کاری موتور یا پمپ با ظرفیت کنتاکت رله سازگار باشد. بارهای موتوری و القایی ممکن است جریان راهاندازی بالایی داشته باشند. AC250V 10A or DC30V 10A
محدوده دمای عملکرد رله چقدر است؟
برای رله رایج SONGLE مدل SRD-05VDC-SL-C، محدوده دمای کاری معمولاً حدود 40- تا 85+ درجه سانتیگراد است. محدوده دقیق به مدل رله نصبشده روی برد بستگی دارد.
آیا ماژول دارای ایزولاسیون الکتریکی است؟
رله مکانیکی بین سیمپیچ کنترل و کنتاکتهای خروجی جداسازی الکتریکی ایجاد میکند. با این حال، طراحی صحیح سیمکشی و رعایت فاصلههای ایمنی همچنان ضروری است.
آیا ماژول با منبع تغذیه 3.3 ولت کار میکند؟
خیر، رلههای این ماژول برای تحریک با ولتاژ 5 ولت طراحی شدهاند. استفاده از منبع تغذیه 3.3 ولت برای تغذیه رلهها ممکن است باعث عملکرد نادرست شود.
منطق فعالسازی رلهها Active LOW است یا Active HIGH؟
این موضوع به نسخه و طراحی ماژول بستگی دارد. دراین مدل رله 5 ولت، ورودیها با منطق Active LOW کار میکنند؛ بنابراین باید نسخه واقعی برد آزمایش یا بررسی شود.
آیا ماژول برای کنترل چهار وسیله بهصورت مستقل مناسب است؟
بله، هر چهار کانال ورودی و رله مستقل دارند و میتوان چهار بار یا مدار مختلف را بهصورت جداگانه کنترل کرد.
آیا هنگام سیمکشی باید تغذیه قطع باشد؟
بله، برای ایمنی بیشتر همیشه پیش از تغییر سیمکشی یا اتصال بار، تغذیه ماژول و منبع بار را قطع کنید.
آیا جریان 10 آمپر برای همه بارها قابل استفاده است؟
خیر. ظرفیت نامی رله به نوع بار و شرایط کاری وابسته است. بارهای موتوری و القایی به دلیل جریان راهاندازی بالا ممکن است به ظرفیت بیشتری نیاز داشته باشند.
آیا این ماژول برای پروژههای اتوماسیون خانگی مناسب است؟
بله، این ماژول برای کنترل چراغها، فنها، پمپها و تجهیزات مختلف در پروژههای اتوماسیون و خانه هوشمند کاربرد دارد.
آیا ماژول رله نیاز به هیتسینک دارد؟
در استفاده معمول، رلهها به هیتسینک نیاز ندارند. با این حال، در شرایطی مانند فعال بودن طولانیمدت، دمای محیط بالا یا استفاده از بارهای سنگین، باید دمای برد و رله بررسی شود.
