ماژول رله 1 کانال 5 ولت

ماژول رله 5 ولت با یک خروجی با قابلیت هدایت تا 10 آمپر برای هر خروجی

شناسه محصول: 3256 دسته: سایر ماژول های کاربردی, ماژول

تعداد	تخفیف (%)	قيمت
1 عدد	—	135,000 تومان
10 تعداد	3 %	130,950 تومان
50 تعداد	5 %	128,250 تومان
100+ تعداد	8 %	124,200 تومان

135,000 تومان

موجود

0 افرادی که اکنون این محصول را تماشا می کنند!

ماژول رله 1 کانال 5 ولت | مناسب آردوینو، ESP32 و کنترل وسایل برقی

ماژول رله 1 کانال 5 ولت یک کلید الکترونیکی ایزوله برای کنترل بارهای AC یا DC با فرمان 5 ولت است و معمولاً برای اتصال مستقیم به آردوینو، AVR، PIC و بردهای مشابه استفاده می‌شود. این ماژول در کاربردهای خانگی، صنعتی سبک و پروژه‌های هوشمندسازی بسیار پرکاربرد است.

رله 1 کانال 5 ولت، با دریافت سیگنال کنترلی از میکروکنترلر، مدار قدرت را قطع و وصل می‌کند و به شما اجازه می‌دهد وسایلی با ولتاژ و جریان بالاتر را به‌صورت ایمن‌تر کنترل کنید. این مدل معمولاً دارای ترمینال پیچی برای خروجی، پایه‌های ورودی VCC/GND/IN و دو تا LED وضعیت است.

کاربردها

• روشن/خاموش کردن لامپ‌ها، پنکه و سایر وسایل متصل به برق شهری

• باز کردن درب‌های برقی یا الکترونیکی

• کنترل هوشمند و اتوماتیک دستگاه‌ها در کارگاه‌ها و کارخانه‌ها

• سیستم‌های آبیاری خودکار و اتوماسیون خانگی

• کنترل تجهیزات آزمایشگاهی و پروژه‌های دانشجویی/آموزشی

• استفاده در سیستم‌های امنیتی و پروژه‌های خانگی/صنعتی/کشاورزی

• کنترل دما و قطع/وصل کردن فن‌ها با میکروکنترلر

راه‌اندازی (Setup)

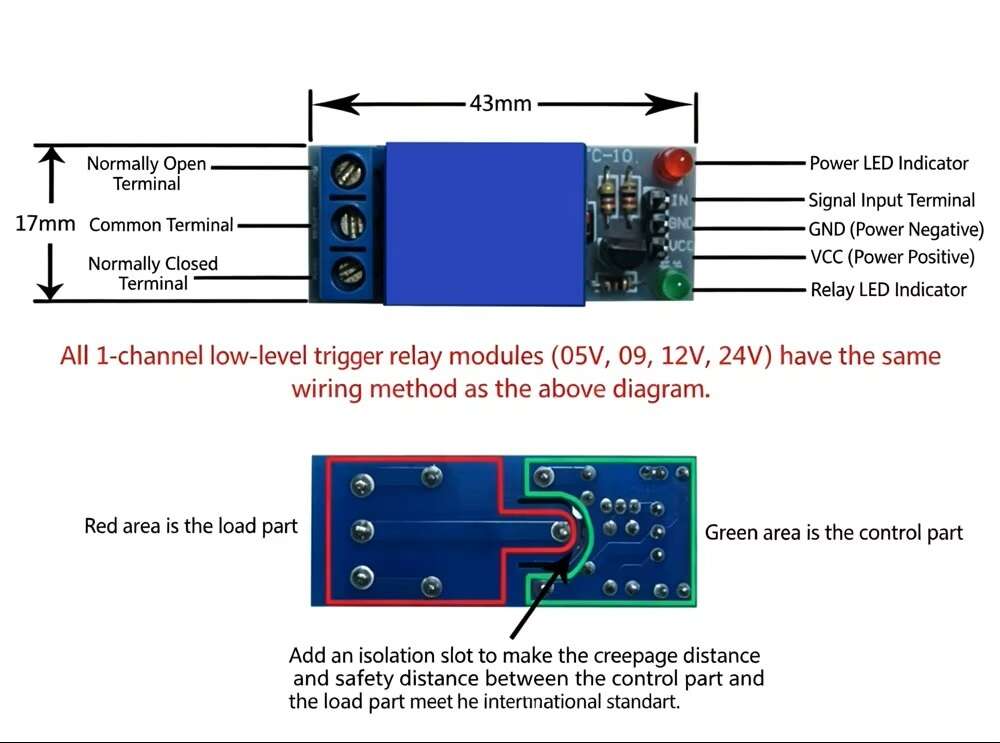

اتصالات پایه

1. VCC → پایه تغذیه 3.3-5 ولت DC (مثلا از آردوینو/مبدل ۵ ولت)

2. GND → پایه COMMON یا منفی تغذیه (زمین)

3. IN → پایه ورودی تحریک پایهٔ دیجیتال میکروکنترلر (مثلاً D7 آردوینو)

4. ورودی فعال ساز رله active low میباشد و این به این معنی است که برای روشن کردن رله بایستی پین IN را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.

5. LED قرمز روشن نشاندهنده تغذیه ماژول است و LED سبز روشن نشاندهنده فعال بودن رله است.

اتصال بار

• COM: ورودی مشترک بار

• NO: خروجی معمولی باز است و بعد از تحریک بسته می شود.

• NC: خروجی معمولی بسته است و بعد از تحریک باز می شود.

نکات مهم در استفاده

• برای بارهای نزدیک به ۱۰ آمپر، از سیم‌های با سطح مقطع مناسب و ترمینال‌های محکم استفاده کنید تا داغی و افت ولتاژ رخ ندهد.

• ماژول را در محیط خشک و دور از رطوبت نگه دارید؛ رله‌های الکترومکانیکی در رطوبت زیاد سریع‌تر خراب می‌شوند.

مشخصات فنی:

نوع ماژول: رله الکترومکانیکی تک کانال
ولتاژ تغذیه: 5-3.3V DC
تعداد کانال: 1
ظرفیت سوئیچینگ: 250 ولت و 10 آمپر برای AC و 30 ولت و 10 آمپر برای DC
نوع خروجی: ترمینال پیچی برای COM / NO / NC
نشانگر وضعیت: LED وضعیت سبز / قرمز روی برد
نوع تحریک: Active Low
ابعاد: 40*18*15 میلی متر
