ماژول تغذیه سوئیچینگ 220 ولت به 24 ولت 4 آمپر | منبع تغذیه AC به| DC 100 وات
ماژول تغذیه سوئیچینگ 220 ولت به 24 ولت جریان 4 آمپر یک منبع تغذیه AC به DC با راندمان بالا است که برای تبدیل برق شهری AC85-265V (Global common)به خروجی 24 ولت DC طراحی شده است. این ماژول با توان خروجی حداکثر 100 وات، گزینهای ایدهآل برای تغذیه انواع تجهیزات الکترونیکی، سیستمهای اتوماسیون صنعتی، تجهیزات کنترلی، روشنایی LED، دوربینهای مداربسته، ماژولهای مخابراتی، چاپگرهای سهبعدی، پروژههای رباتیک و بسیاری از کاربردهای صنعتی و نیمهصنعتی محسوب میشود. بهرهگیری از فناوری منبع تغذیه سوئیچینگ (SMPS) باعث شده است که این محصول در کنار ابعاد مناسب، راندمان بالا، تولید حرارت کمتر و پایداری ولتاژ خروجی مطلوبی داشته باشد.
برخلاف منابع تغذیه خطی که به دلیل استفاده از ترانسفورماتورهای بزرگ وزن و ابعاد زیادی دارند، این ماژول تغذیه سوئیچینگ 24 ولت 4 آمپر با استفاده از تکنولوژی کلیدزنی فرکانس بالا، انرژی الکتریکی را با تلفات کمتر تبدیل میکند. نتیجه این طراحی، افزایش راندمان، کاهش مصرف انرژی و عملکرد پایدار حتی در بارهای نسبتاً سنگین است. ولتاژ خروجی 24 ولت DC این ماژول برای تغذیه انواع بردهای کنترلی، PLC، رلهها، موتورهای DC، شیرهای برقی، سنسورها و تجهیزات صنعتی کاملاً مناسب بوده و در بسیاری از سیستمهای اتوماسیون بهعنوان یک منبع تغذیه استاندارد مورد استفاده قرار میگیرد.
یکی از مهمترین مزایای این محصول، محدوده وسیع ولتاژ ورودی است. این ویژگی باعث میشود ماژول بدون نیاز به تغییر تنظیمات، در شبکههای برق مختلف و در شرایطی که ولتاژ ورودی دچار نوسان است نیز عملکرد پایداری داشته باشد. علاوه بر این، این ماژول تغذیه سوئیچینگ دارای مدارهای حفاظتی نظیرایزولاسیون ورودی و خروجی ، محافظت در برابر اتصال کوتاه (Short Circuit Protection)، اضافه جریان (Over Current Protection) و اضافه ولتاژ (Over Voltage Protection) است که ایمنی مدار و تجهیزات متصل را افزایش میدهند.
کاربردها
• تأمین برق 24 ولت DC برای سیستمهای اتوماسیون صنعتی
• تغذیه PLC و کنترلرهای صنعتی
• راهاندازی رلههای 24 ولت، کنتاکتورها و شیرهای برقی
• تغذیه موتورهای DC و استپر موتورهای 24 ولت (در محدوده توان مجاز)
• سیستمهای روشنایی LED و نوارهای LED 24 ولتی با توان مناسب
• دوربینهای مداربسته (CCTV) و تجهیزات امنیتی
• تجهیزات مخابراتی و ماژولهای ارتباطی
• پرینترهای سهبعدی (3D Printer) و دستگاههای CNC
• پروژههای رباتیک، اینترنت اشیا (IoT) و تجهیزات هوشمند
• تجهیزات آزمایشگاهی، اندازهگیری و کنترل
• تابلوهای برق، جعبههای کنترل و تجهیزات سفارشی
• تأمین تغذیه انواع بردهای الکترونیکی و پروژههای DIY.
راهاندازی (Setup)
1. قبل از اتصال، از قطع بودن برق ورودی اطمینان حاصل کنید.
2. سیم فاز (L) و نول (N) برق شهری AC85-265V (Global common)را به ترمینال ورودی (ترمینل سبز رنگ) ماژول متصل کنید.
3. خروجی +V و -V ماژول (ترمینال آبی رنگ) را به مصرفکننده 24 ولت DC متصل کنید.
4. پس از بررسی صحت اتصالات، برق ورودی را وصل کرده و با یک مولتیمتر، ولتاژ خروجی را اندازهگیری کنید.
5. سپس بار مصرفی را به خروجی متصل کرده و عملکرد مدار را بررسی نمایید.
6. در کاربردهای دائم یا بارهای سنگین، ماژول را در محفظهای با تهویه مناسب نصب کنید تا حرارت بهخوبی دفع شود.
نکات مهم
• ورودی این ماژول مستقیماً به برق شهری متصل میشود؛ هنگام نصب و تعمیر، حتماً برق را قطع کرده و اصول ایمنی را رعایت کنید.
• از اتصال کوتاه کردن خروجی 24 ولت خودداری کنید.
• مجموع جریان مصرفی تجهیزات متصل نباید از 4 آمپر یا توان نامی 100 وات بیشتر شود.
• برای افزایش طول عمر ماژول، بهتر است بهصورت مداوم با حداکثر بار نامی کار نکند و حدود 20 تا 30 درصد ظرفیت توان بهعنوان حاشیه اطمینان در نظر گرفته شود.
• ماژول را در محیطهای مرطوب، دارای گردوغبار یا با دمای بالا بدون محفظه محافظ استفاده نکنید.
• برای جلوگیری از افزایش دما، اطراف ماژول فضای کافی برای گردش هوا در نظر بگیرید.
• در صورت استفاده در محیطهای صنعتی، استفاده از فیوز مناسب در ورودی و خروجی و همچنین ارت حفاظتی توصیه میشود.
• قبل از اتصال تجهیزات حساس، ولتاژ خروجی را با مولتیمتر بررسی کنید تا از صحت عملکرد منبع تغذیه اطمینان حاصل شود.
• از تماس قسمت زیرین برد با بدنه فلزی یا سطوح رسانا جلوگیری کنید و در صورت نیاز از فاصلهدهنده (Spacer) یا محفظه عایق استفاده نمایید.
مشخصات فنی:
نوع محصول: ماژول تغذیه سوئیچینگ AC-DC (Open Frame)
ولتاژ ورودی: AC85-265V (Global Common)
فرکانس ورودی: 50/60 هرتز
ولتاژ خروجی: 24 ولت DC
جریان خروجی نامی: حداکثر 4 آمپر
توان خروجی: 96 تا 100 وات
نوع خروجی: ولتاژ ثابت (Constant Voltage)
راندمان تبدیل: بیش از 85٪
ریپل و نویز خروجی: کمتر از 200mV
ایزولاسیون ورودی و خروجی: دارد
حفاظت اتصال کوتاه: دارد
حفاظت اضافهبار (OCP/OLP): دارد
حفاظت اضافهولتاژ (OVP): دارد
حفاظت دمایی: دارد
دمای کاری: 20- تا 60+ درجه سانتیگراد
خنکسازی: در توانهای بالا، نزدیک به حداکثر و کار مداوم نیاز به خنککاری و تهویه مناسب دارد.
ترمینال ورودی: فاز (L) و نول (N) ترمینال سبز رنگ
ترمینال خروجی: +V ، -V ترمینال آبی رنگ
کاربرد: اتوماسیون صنعتی، PLC، روشنایی LED، دوربین مداربسته، چاپگر سهبعدی، CNC، تجهیزات مخابراتی و پروژههای الکترونیکی

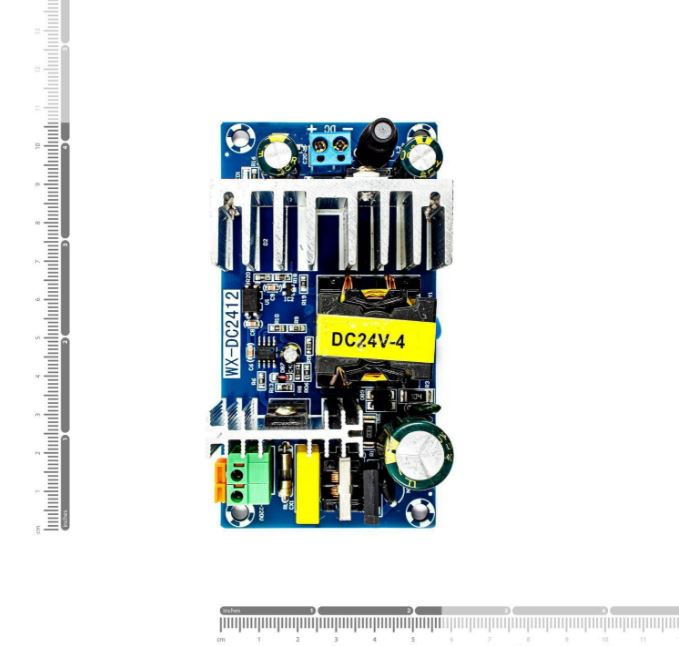

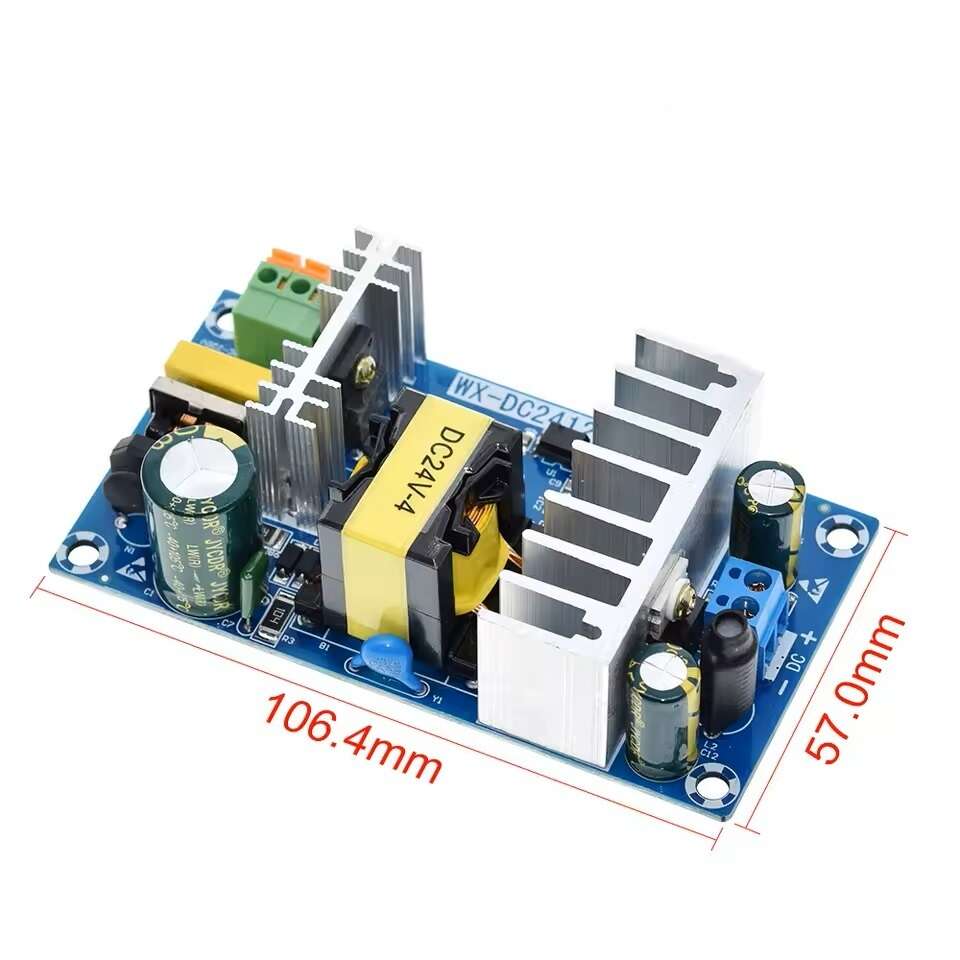

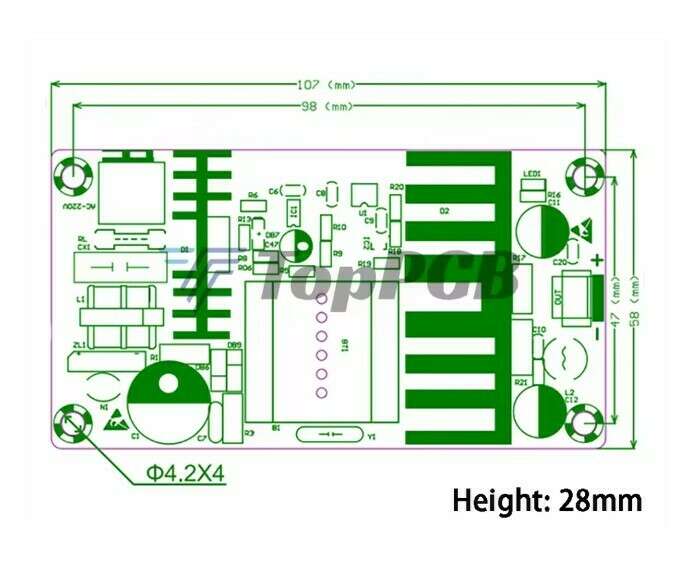

ابعاد: 107 × 57 × 30 میلیمتر
پرسش و پاسخ
این ماژول چه کاری انجام میدهد؟
برق 220 ولت AC را به 24 ولت DC تبدیل میکند و برای تغذیه تجهیزات 24 ولت استفاده میشود.
آیا خروجی آن DC است یا AC؟
خروجی این ماژول 24 ولت DC است، نه AC.
آیا میتوان از آن برای نوار LED استفاده کرد؟
بله، اگر نوار LED شما با 24 ولت DC و حداکثر 4 آمپر کار کند، این ماژول مناسب است.
آیا برای موتور 24 ولت مناسب است؟
بله، به شرطی که جریان مصرفی و راه اندازی موتور از ظرفیت 4 آمپر بیشتر نشود .
توان این ماژول چقدر است؟
توان خروجی آن حدود 96 وات است.
آیا میتوان آن را دائم روشن نگه داشت؟
بله، اما برای استفاده مداوم نزدیک به حداکثر توان، باید تهویه و خنککاری مناسب داشته باشد.
آیا این محصول با ترانس 24 ولت AC یکی است؟
خیر، این یک منبع تغذیه با فناوری سوئیچینگ با خروجی DC ایزوله است و با ترانس AC تفاوت دارد.
برای چه کاربردهایی بیشتر استفاده میشود؟
برای LED، بردهای الکترونیکی، فنها، موتورهای 24 ولت و سیستمهای کنترلی سبک.
اگر مصرف دستگاه بیشتر از 4 آمپر باشد چه میشود؟
ممکن است ولتاژ افت کند، داغ شود یا وارد حالت حفاظتی شود؛ در این حالت باید مدل قویتر انتخاب شود.
قبل از استفاده چه چیزی را باید بررسی کنم؟
ولتاژ خروجی را با مولتیمتر چک کنید، قطبهای خروجی را درست وصل کنید و از سازگاری دستگاه با 24 ولت DC مطمئن شوید.
آیا خروجی این ماژول ایزوله است؟
بله. این ماژول ورودی و خروجی را نسبت به هم ایزوله می کند.
