ماژول بلوتوث صوتی HW425

ماژول بلوتوث صوتی HW-425 یک گیرنده بلوتوث (Bluetooth Receiver) پیشرفته است که با بهره‌گیری از آخرین استاندارد بلوتوث ۴.۲ کم‌مصرف، امکان انتقال بی‌سیم موسیقی با کیفیت استریوی دوکانال را فراهم می‌کند و به‌طور ویژه برای کاربردهای صوتی در سیستم‌های خودرو، آمپلی‌فایر خانگی و تمام دستگاه‌های صوتی بدون بلوتوث طراحی شده است ؛ این ماژول با پشتیبانی از پروفایل‌های بلوتوث A2DP (برای پخش موسیقی) و AVRCP (برای کنترل پخش)، امکان پخش فایل موسیقی، تغییر آهنگ، قطع و وصل صدا و کنترل کامل پخش را از طریق موبایل فراهم می‌آورد ؛ علاوه بر این، HW-425 از فرم‌ورم‌های متعدد موسیقی شامل WAV، WMA، FLAC، APE و MP3 پشتیبانی می‌کند و با کیفیت خروجی استریوی دوکانال (L/R)، صدای شفافی را ارائه می‌دهد که تجربه موسیقی بی‌سیم را برای شما کامل می‌کند.

ماژول HW-425 با ولتاژ کاری انعطاف‌پذیر ۵ ولت یا ۳.۷-۴.۲ ولت، به‌راحتی با منبع تغذیه ۵ ولت یا باتری لیتیومی کار می‌کند و مصرف برق فوق‌العاده پایینی دارد (۲۰ میلی‌آمپر در حالت اتصال) که آن را برای پروژه‌های با باتری و کاربردهای بلندمدت ایده‌آل می‌سازد.

سیستم صوتی خودرو: تبدیل پخش قدیمی خودرو به بلوتوث برای پخش از موبایل

آمپلی‌فایر و باند خانگی: اتصال بی‌سیم موبایل به آمپلی‌فایر، باند یا سیستم صوتی قدیمی

پخش‌کننده‌های بدون AUX‌: اضافه کردن بلوتوث به دستگاه‌های بدون AUX

پروژه‌های الکترونیکی: استفاده در پروژه‌های آردینو/Raspberry Pi برای پخش موسیقی بی‌سیم

• ولتاژ ۳.۷-۵ ولت را به پین‌های VCC و GND متصل کنید

• می‌توانید از منبع تغذیه ۵V استفاده کنید

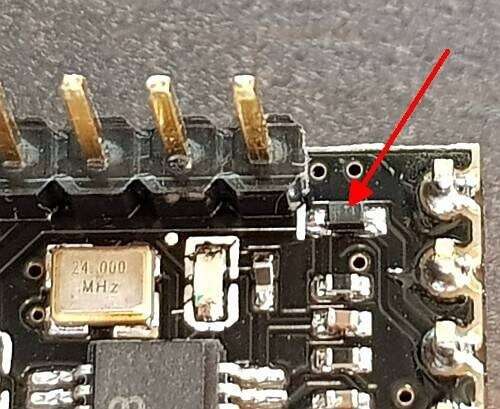

• در صورت استفاده از باتری 3.7 ولت حتما دیود در گوشه برد را اتصال کوتاه کنید تا ولتاژ کافی به آی سی برسد.

• خروجی‌های صدای L (Left) و R (Right) را به ورودی‌های مربوطه در مدار دستگاه متصل کنید

• منبع تغذیه را وصل کرده ماژول را روشن کنید

• با موبایل/تبلت به ماژول متصل شوید .نام ماژول معمولاً «HW-425» است.

• موسیقی مورد نظر را پخش کنید

• ماژول بلوتوث ۴.۲ از اتصال اتوماتیک به دستگاه قبلی پشتیبانی می‌کند

• ولتاژ مناسب: حتماً ولتاژ کاری ماژول ۳.۷-۵V را بررسی کرده منبع تغذیه مناسب فراهم کنید

• فضای نصب: در فضای باز بدون مانع تا ۲۰ متر ارتباط برقرار می‌کند، اما در محیط‌های بسته یا با تداخل زیاد مسافت کاهش می‌یابد.

• مصرف کم: با جریان ۲۰mA در حالت اتصال ، مصرف بسیار پایینی دارد

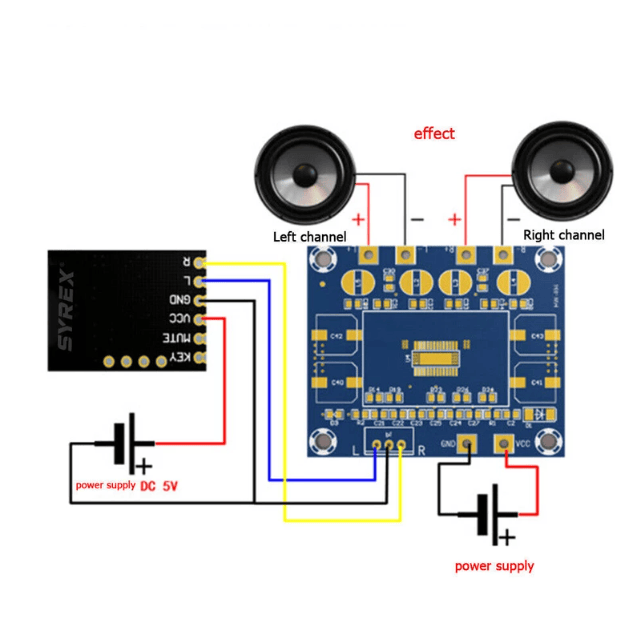

• این ماژول فاقد آمپلی فایر صوتی است و فقط گیرنده بلوتوثی می باشد بنابراین برای صدای شفاف بهتر است خروجی صدای آن را به یک آمپلی فایر مناسب متصل کنید.

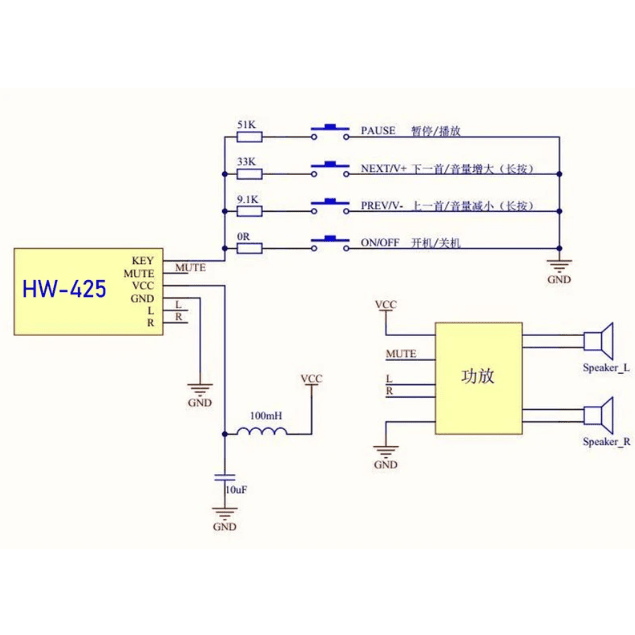

• این ماژول امکان تغییر فایل موسیقی را دارد که برای این کار نیاز به اتصالات خاصی در قسمت KEY می باشد که در فایل دیتاشیت موجود می باشد. این اتصالات اختیاری است و ماژول بدون آنها هم کار می کند.

• برای کاهش نویز از تغذیه با کمترین مقدار ریپل ممکن و اتصالات محکم و لحیم کاری تمیز استفاده کنید.
