ماژول منبع تغذیه بردبورد MB102 خروجی 3.3 و 5 ولت | مناسب آردوینو و ESP32
اگر برای ساخت، تست یا توسعه پروژههای الکترونیکی به یک منبع تغذیه مطمئن، کمحجم و کاربردی نیاز دارید، ماژول منبع تغذیه بردبورد MB102 یکی از بهترین گزینهها برای شما خواهد بود. این ماژول با قابلیت تأمین ولتاژ 3.3 ولت و 5 ولت، بهطور ویژه برای استفاده روی بردبوردهای استاندارد طراحی شده و امکان تغذیه انواع بردهای توسعه، سنسورها، ماژولهای مخابراتی و مدارهای دیجیتال را فراهم میکند. این محصول با پشتیبانی از ورودی آداپتور DC و همچنین درگاه USB، انعطافپذیری بالایی در پروژههای آموزشی، آزمایشگاهی و صنعتی ارائه میدهد.

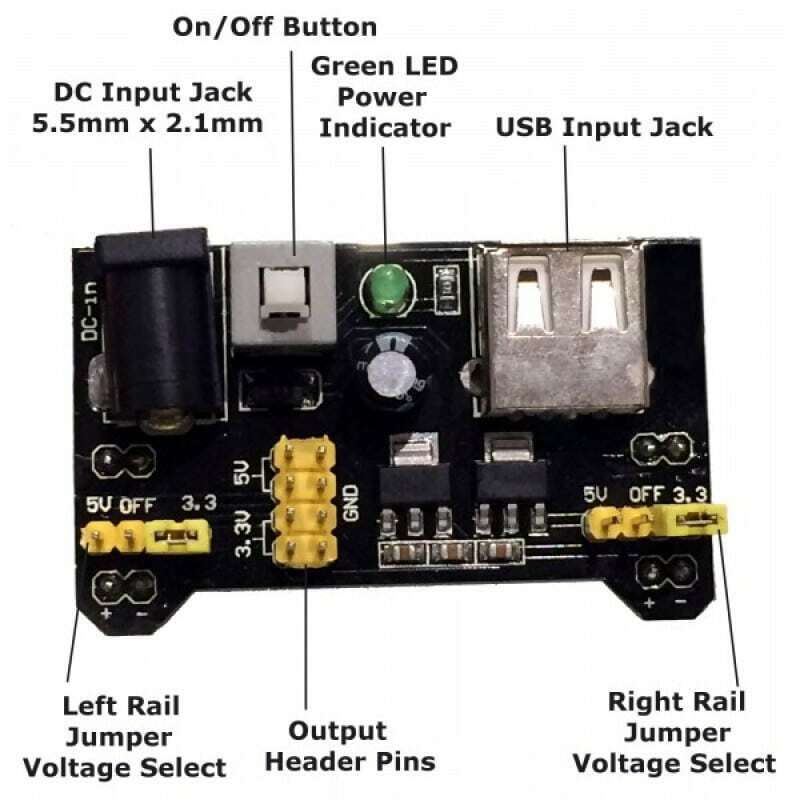

یکی از مهمترین مزایای ماژول تغذیه بردبورد MB102، قابلیت انتخاب مستقل ولتاژ برای هر یک از ریلهای مثبت بردبورد است. به کمک جامپرهای تعبیهشده روی برد، میتوان هر سمت بردبورد را بهصورت جداگانه روی 3.3 ولت، 5 ولت یا حالت خاموش (OFF) تنظیم کرد. این ویژگی باعث میشود بتوان همزمان مدارهایی با ولتاژهای متفاوت را روی یک بردبورد راهاندازی کرد و نیاز به چند منبع تغذیه مجزا از بین برود.
در طراحی این ماژول از رگولاتورهای AMS1117-3.3 و AMS1117-5.0 استفاده شده است که ولتاژ خروجی پایدار و مناسبی را برای تغذیه انواع میکروکنترلرها، بردهای Arduino، ESP8266، ESP32، STM32، Raspberry Pi Pico و بسیاری از سنسورها و ماژولهای الکترونیکی فراهم میکنند. وجود کلید روشن و خاموش نیز باعث میشود بدون جدا کردن کابل تغذیه، بتوان مدار را بهراحتی خاموش یا روشن کرد که این موضوع هنگام تست و عیبیابی بسیار کاربردی است.
ماژول MB102 علاوه بر تغذیه بردبورد، دارای خروجیهای مجزا برای ولتاژهای 3.3 ولت، 5 ولت و GND است و میتوان از آن بهعنوان یک منبع تغذیه رومیزی کوچک برای سایر مدارات نیز استفاده کرد. نصب آسان روی بردبوردهای استاندارد 400 و 830 نقطه، ابعاد کوچک، وزن کم و عدم نیاز به سیمکشی پیچیده، این ماژول را به یکی از محبوبترین تجهیزات در میان دانشجویان، مهندسان، تعمیرکاران و علاقهمندان به الکترونیک تبدیل کرده است.
اگرچه این ماژول قادر به تأمین جریان نسبتاً مناسبی (حداکثر 700mA) برای مدارهای الکترونیکی کممصرف است، اما به دلیل استفاده از رگولاتورهای خطی، برای بارهای با جریان بالا مانند موتورهای DC، استپر موتور یا تجهیزات توانبالا توصیه نمیشود. با این حال، برای راهاندازی انواع پروژههای مبتنی بر میکروکنترلر، سنسورها، ماژولهای ارتباطی، نمایشگرها و مدارات منطقی، عملکردی پایدار، مطمئن و بدون دردسر ارائه میدهد.
کاربردها
• تغذیه بردبورد در پروژههای الکترونیکی
• نمونهسازی سریع (Prototyping)
• پروژههای آردوینو، ESP8266 و ESP32
• تغذیه سنسورها و ماژولهای دیجیتال
• آموزش الکترونیک و آزمایشگاهها
• تست مدارهای دیجیتال و آنالوگ کممصرف
راهاندازی (Setup)
1. ماژول را روی قسمت تغذیه بردبورد استاندارد نصب کنید.
2. تغذیه را از طریق آداپتور 6.5 تا 12 ولت یا در صورت نیاز با USB 5V متصل کنید.
3. کلید پاور را در وضعیت ON قرار دهید.
4. با استفاده از جامپرهای هر سمت، ولتاژ هر ریل را روی 3.3V، 5V یا OFF تنظیم کنید.
5. پس از روشن شدن LED، بردبورد آماده استفاده است.
6. در صورتیکه تغذیه را به جک مادگی آداپتوری روی برد وصل نکردید می توانید از پورت USB به عنوان ورودی تغذیه با ولتاژ ورودی 5 ولت DC استفاده کنید و در زمانیکه تغذیه را با جک آداپتوری تامین کنید پورت USB را می توانید به عنوان خروجی با ولتاژ خروجی 5 ولت DC ثابت استفاده کنید.
نکات مهم
• به دلیل استفاده از رگولاتورهای خطی AMS1117، در جریانهای بالا یا اختلاف ولتاژ زیاد، ماژول ممکن است گرم شود بنابراین از تهویه و خنک کاری مناسب استفاده کنید.
• قبل از اتصال مدار، وضعیت جامپرهای انتخاب ولتاژ را با مولتی متر بررسی کنید.
• از اتصال بارهایی با جریان بیش از 700 میلیآمپر خودداری کنید.
• برای پروژههای پرمصرف، استفاده از منابع تغذیه سوئیچینگ توصیه میشود. می توانید از طریق لینک زیر تهیه نمایید :
مشخصات فنی:
نوع محصول: ماژول منبع تغذیه بردبورد
مدل: MB102 Breadboard Power Supply
ولتاژ ورودی DC: 6.5 تا 12 ولت DC
ورودی USB: 5 ولت
نوع کانکتور ورودی: جک آداپتور 2.1 × 5.5 میلیمتر و USB Type-A
ولتاژ خروجی: 3.3 یا 5 ولت (قابل انتخاب)
رگولاتورهای ولتاژ: AMS1117-5.0 و AMS1117-3.3
حداکثر جریان خروجی: 700 میلیآمپر
تعداد کانال تغذیه خروجی: 2 ریل مستقل بردبورد
انتخاب ولتاژ هر ریل: جامپر 3.3V / OFF / 5V
خروجی کمکی: هدر 4 پین شامل 5V، GND و 3.3V (وسط برد ماژول)
کلید روشن/خاموش: دارد
نشانگر تغذیه: LED سبز
سازگاری: بردبوردهای استاندارد MB102، Arduino، ESP8266، ESP32، Raspberry Pi، STM32 و سایر مدارات منطقی
ابعاد: حدود 53 × 35 × 15 میلیمتر
پرسش و پاسخ
ماژول منبع تغذیه بردبورد MB102 چه کاربردی دارد؟
این ماژول برای تأمین ولتاژ 3.3 ولت و 5 ولت روی بردبوردهای استاندارد طراحی شده و گزینهای مناسب برای نمونهسازی، تست مدارها و پروژههای مبتنی بر میکروکنترلر، سنسورها و ماژولهای الکترونیکی است.
آیا میتوان هر ریل بردبورد را روی ولتاژ متفاوت تنظیم کرد؟
بله. هر یک از دو ریل تغذیه بردبورد بهصورت مستقل قابل تنظیم روی 3.3 ولت، 5 ولت یا OFF است و میتوانید بهطور همزمان از هر دو ولتاژ در یک پروژه استفاده کنید.
این ماژول از چه روشهایی تغذیه میشود؟
ماژول MB102 از طریق آداپتور DC با ولتاژ 6.5 تا 12 ولت یا درگاه USB با ولتاژ 5 ولت قابل تغذیه است.
حداکثر جریان خروجی این ماژول چقدر است؟
حداکثر جریان خروجی به ولتاژ ورودی، میزان اختلاف ولتاژ و شرایط خنککاری بستگی دارد، اما در کاربردهای معمول میتواند تا حدود 700 میلیآمپر را تأمین کند. برای عملکرد پایدار، بهتر است از بارهای سبک و متوسط استفاده شود.
آیا این ماژول برای بردهای آردوینو و ESP32 مناسب است؟
بله. این ماژول برای تغذیه انواع بردهای Arduino، ESP8266، ESP32، STM32، Raspberry Pi Pico و سایر بردهای توسعه و سنسورهای 3.3 و 5 ولتی کاملاً مناسب است.
آیا میتوان از این ماژول برای راهاندازی موتور استفاده کرد؟
خیر. این ماژول برای مدارهای الکترونیکی کممصرف طراحی شده و برای تغذیه مستقیم موتورهای DC، استپر موتور، سرووهای پرقدرت یا سایر بارهای با جریان بالا مناسب نیست.
وجود کلید روشن و خاموش چه مزیتی دارد؟
کلید ON/OFF امکان قطع و وصل تغذیه را بدون نیاز به جدا کردن کابل فراهم میکند که هنگام تست، عیبیابی و توسعه مدار، کار را سریعتر و ایمنتر میسازد.
آیا این ماژول روی همه بردبوردها نصب میشود؟
این ماژول برای بردبوردهای استاندارد MB102 (مانند مدلهای 400 و 830 نقطه) طراحی شده است. پیش از خرید، فاصله ریلهای تغذیه بردبورد خود را بررسی کنید تا از سازگاری آن اطمینان حاصل شود.
