ماژول بلوتوث صوتی MH-M28 دارای جک هدفن سوکت TYPE-C
ماژول بلوتوث صوتی MH-M28 دارای خروجی AUX مناسب برای پخش آهنگ از طریق بلوتوث و بی سیم کردن سیستم صوتی
146,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول بلوتوث صوتی MH-M28 | جک هدفون 3.5mm + خروجی AUX + ورژن بلوتوث 4.2

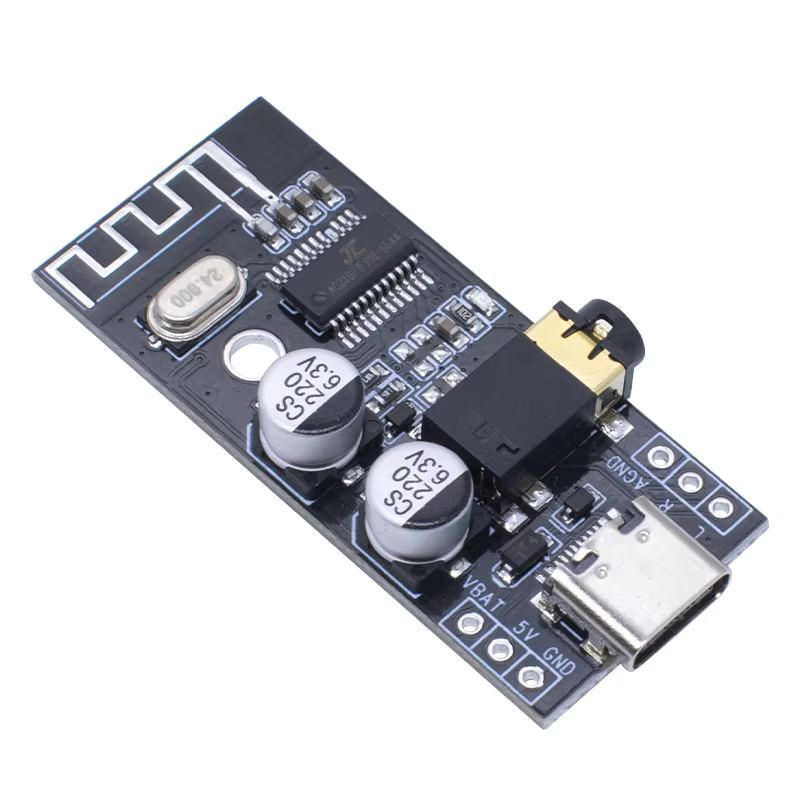

ماژول بلوتوث صوتی MH-M28 یک برد صوتی بلوتوثی جمعوجور، قدرتمند و مقرونبهصرفه است که امکان دریافت صدا بهصورت بیسیم از گوشی، تبلت یا لپتاپ را فراهم میکند و آن را از طریق جک ۳.۵ میلیمتری AUX پخش میکند. این ماژول با طراحی مینیاتوری و قابلیتهای کامل، انتخاب ایدهآلی برای پروژههای صوتی، بلوتوثی کردن ضبط ماشین و سیستمهای صوتی خانگی و خودرو است.
ماژول MH-M28 با ورژن بلوتوث 4.2، قابلیت اتصال به دستگاههای مختلف را فراهم میکند و از طریق جک هدفون 3.5 میلیمتری AUX، خروجی صدای استریوی باکیفیت ارائه میدهد. ورودی تغذیه این ماژول از طریق سوکت USB Type-C انجام میشود که استفاده از آن را بسیار ساده میکند.
ویژگی منحصربهفرد این ماژول، وجود خروجی AUX است که امکان استفاده چندمنظوره را فراهم میدهد: هم میتوانید هدفون مستقیماً به ماژول وصل کنید و هم میتوانید خروجی را به امپلیفایر یا سیستم صوتی external وصل کنید.
کاربردها
• بلوتوثی کردن ضبط ماشین
• اتصال بیسیم به بلندگوها و اسپیکرهای خارجی
• اتصال به هدفونها
• سیستمهای صوتی خانگی
• سیستمهای صوتی خودرو
راهاندازی
1. تغذیه: ماژول را از طریق سوکت USB Type-C به منبع 5V وصل کنید

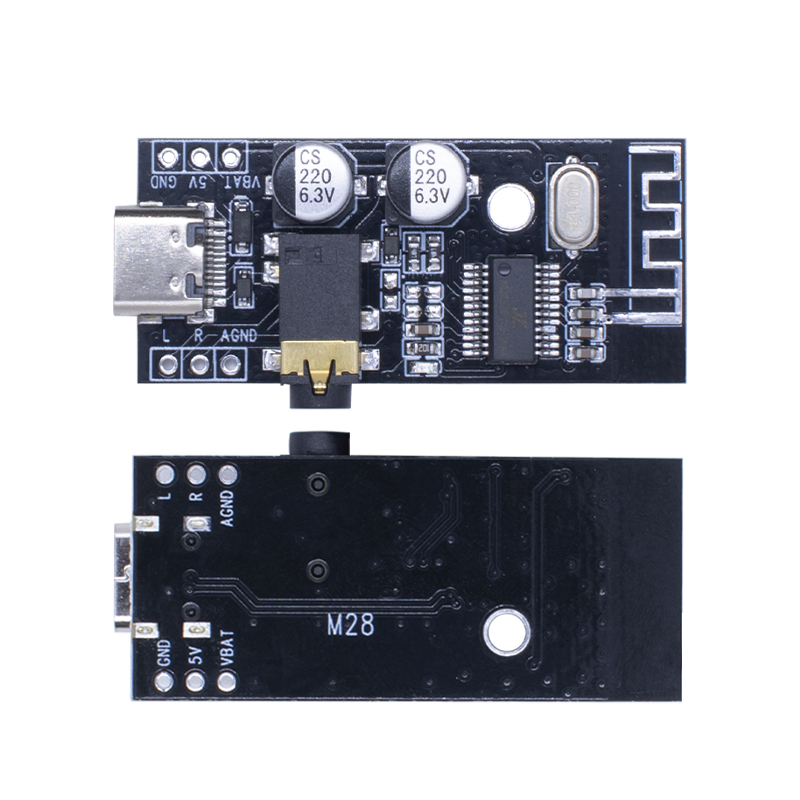

همچنین می توانید برای تغذیه ماژول از پدهای 5V و GND روی برد و با لحیم کاری استفاده کنید.
پد BAT و GND برای اتصال باتری لیتیومی 3.7 ولت به ماژول است حتما دقت کنید که باتری باید دارای برد محافظ شارژ و دشارژ داشته باشد.
2. اتصال خروجی صدا: کابل خروجی صدا را به جک 3.5 میلیمتری AUX وصل کنید و از طرف دیگر به پخش کننده موسیقی وصل کنید.
3. اتصال خروجی با لحیم کاری: پد های خروجی L/R/GND را به آمپلیفایر صوتی یا دستگاه پخش کننده با لحیم کاری وصل کنید.
4. جفتسازی: گوشی را به بلوتوث ماژول وصل کنید نام ماژول برای جفت شدن (MH-M28) است.
وقتی به وسیله ای متصل نباشد LED تند تند چشمک می زند و وقتی متصل می شود LED ثابت می شود ودر زمان پخش فایل LED آرام آرام چشمک می زند.
نکات مهم
• ولتاژ کاری بین 3.7 تا 5V است، از ولتاژ بالاتر خودداری کنید
• برد ماژول در فضای باز بدون مانع 20 متر است اما در محیط های بسته با موانع برد کاهش پیدا می کند.
• برای کاهش نویز حتما از اتصالات محکم ، لحیم کاری تمییز و تغذیه خوب با ریپل کم استفاده شود.
• ماژول نسبت به نوسان ولتاز حساس است حتما از تغذیه مناسب استفاده کنید.
• این ماژول فاقد آمپلی فایر صوتی داخلی است و صرفا به عنوان گیرنده بلوتوثی قابل استفاده می باشد بنابراین نمی توان مستقیما به بلندگو متصل کرد و برای این کار نیاز به آمپلی فایر صوتی جداگانه می باشد.
• برای کاهش نویز تا حد امکان از منبع تغذیه پایدار با توان مناسب و حداقل ریپل استفاده کنید.
مشخصات فنی:
مدل: MH-M28
ورژن بلوتوث: 4.2
برد اتصال: تا 20 متر در فضای آزاد بدون مانع
ولتاژ کاری: 3.7-5 V DC
جریان کاری (اتصال): 20mA
ورودی تغذیه: سوکت USB Type-C یا پدهای روی برد
جک هدفون: جک 3.5 میلیمتری AUX
خروجی استریو: دارد (L/R/GND)
پخش فرمتها: WAV/WMA/FLAC/APE/MP3
پروتکل های بلوتوث: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2
حساسیت: -87dbm
نشانگر وضعیت اتصال: دارد LED
آیسی شارژ باتری: ندارد، خود باتری حتما باید برد محافظ شارژ و دشارژ داشته باشد

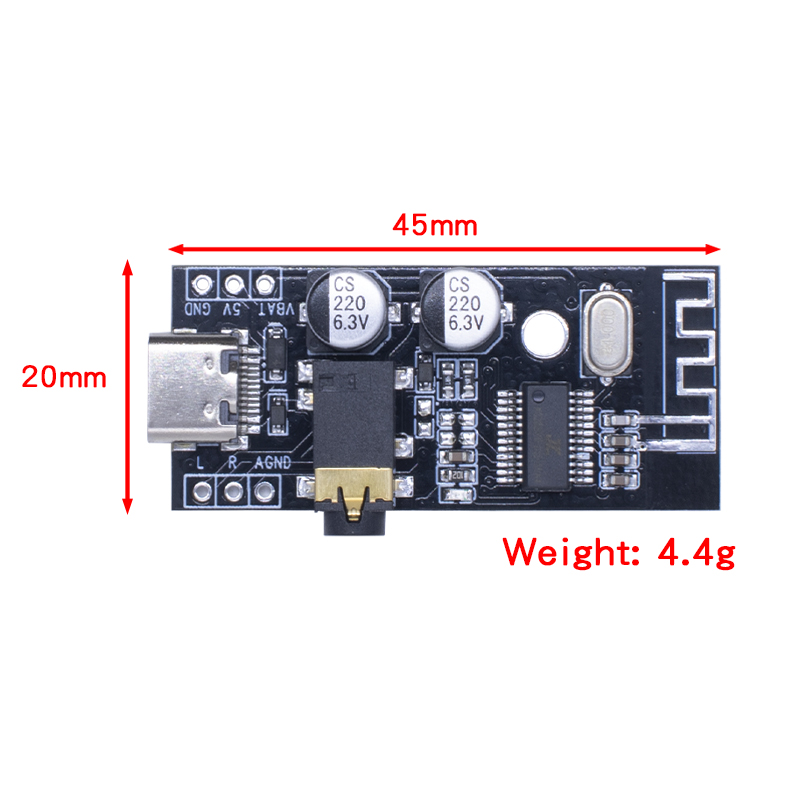

ابعاد: 45 × 20 × 6.8 میلیمتر
پرسش و پاسخ
آیا این ماژول با تمام گوشیها و تبلتها سازگار است؟
بله، با ورژن بلوتوث 4.2، تقریباً با تمام گوشیها، تبلتها و لپتاپهای بلوتوثی سازگار است.
برای اتصال به ضبط ماشین چه اتصالاتی لازم است؟
خروجی ترمینال L/R/GND را به ورودی AUX ضبط ماشین وصل کنید و یا از جک AUX روی برد ماژول استفاده کنید.
چه فرمتهای صوتی را پشتیبانی میکند؟
فرمتهای WAV، WMA، FLAC، APE و MP3 را پشتیبانی میکند.
آیا نیاز به باتری جداگانه دارد؟
خیر، میتوانید از منبع تغذیه USB معمولی استفاده کنید یا باتری لیتیومی وصل کنید ولی اگر از باتری خواستید استفاده کنید حتما خود باتری باید برد محافظ شارژ و دشارژ داشته باشد.
برد اتصال تا چه فاصله است؟
در فضای باز و بدون مانع تا 20 متر می باشد ولی در فضای بسته و با موانع برد ماژول کاهش پیدا می کند.
ورژن بلوتوث چقدر است؟
ورژن بلوتوث 4.2 است که پایداری و کیفیت اتصال بالایی دارد.
