ماژول بلوتوث صوتی MH-M18
ماژول بلوتوث صوتی MH-M18 مناسب برای پخش آهنگ از طریق بلوتوث و بی سیم کردن سیستم صوتی
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 120,000 تومان |
| 50 تعداد | 2 % | 117,600 تومان |
| 100 تعداد | 4 % | 115,200 تومان |
| 200+ تعداد | 6 % | 112,800 تومان |
120,000 تومان
موجود

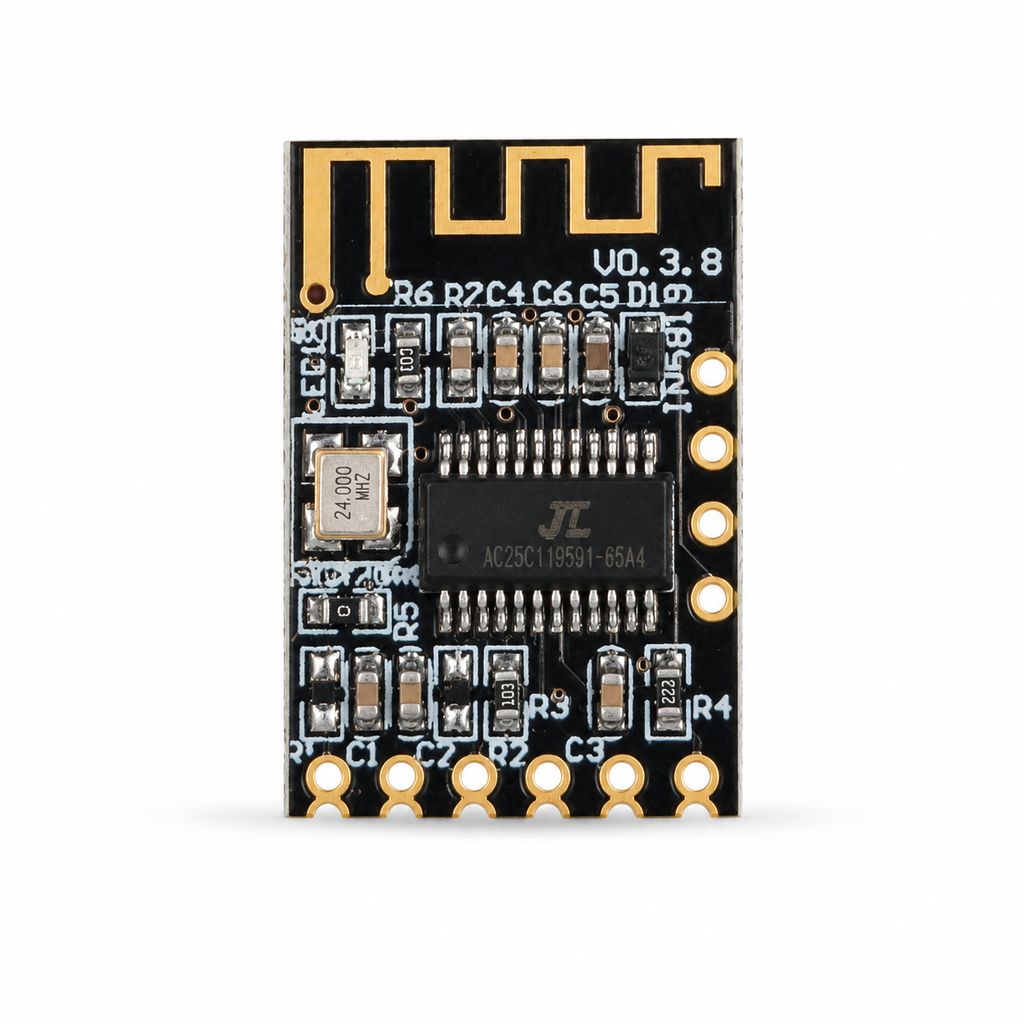

ماژول بلوتوث صوتی MH-M18
ماژول بلوتوث صوتی MH-M18 یک ماژول بلوتوث استریو دوکاناله مخصوص برقراری ارتباط بیسیم جهت انتقال صدا است که از تکنولوژی بلوتوث 4.2 پشتیبانی میکند. این ماژول قابلیت پخش استریو با دو خروجی چپ (L) و راست (R) دارد و از فرمتهای فایل WAV، WMA، FLAC، APE و MP3 پشتیبانی میکند. ولتاژ کاری آن از 3.7 تا 5 ولت DC است (پیشنهاد: 5 ولت) و دارای ابعاد بسیار کوچک 23×11×2 میلیمتر است که برای تبدیل سیستمهای صوتی به بلوتوثی، بیسیم کردن ضبط خودرو، هدفون و دستگاههای پخش صوتی ایدهآل است. این ماژول فاقد آمپلیفایر داخلی است و نیاز به اتصال به یک آمپلیفایر مناسب دارد.
توضیحات فنی کامل
ماژول بلوتوث صوتی MH-M18 یک نوع ماژول بلوتوث مخصوص برقراری ارتباط بیسیم جهت انتقال صدا است که از تکنولوژی بلوتوث پشتیبانی میکند و امکان دریافت صدا را از طریق اتصال بیسیم فراهم میکند. این ماژول یک گیرنده بلوتوث استریو مورد استفاده در سیستمهای صوتی خانگی، خودرو و پخشکنندههای صوتی است.
این ماژول دارای دو خروجی چپ و راست بوده و صدا را به صورت استریو پخش میکند. این ماژول فاقد آمپلیفایر بوده و نیاز است صدای خروجی به یک آمپلیفایر مناسب متصل شود. این ویژگی باعث میشود ماژول بسیار جمعوجور و سبک باشد و برای نصب در پنل پخشهای ضبط صوت خودرو بدون آسیب به ظاهر دستگاه مناسب باشد.
ولتاژ تغذیه ماژول 5 ولت است که میتوان برای راهاندازی آن از یک باتری لیتیوم 3.7 ولتی نیز استفاده کرد. این ماژول دارای مصرف جریان بسیار پایین است: جریان در حالت عدم اتصال 5.5 میلیآمپر، جریان حالت خواب 3 میکروآمپر و حداکثر جریان عملیاتی 20 میلیآمپر است که برای پروژههای باتریخور بسیار مناسب است.
ماژول دارای ورژن بلوتوث 4.2 است که کیفیت صدای بالا، پایداری ارتباط و کارایی فوقالعاده دارد. مسافت انتقال صوت در فضای بدون مانع تا 20 متر است و پشتیبانی از اتصال 4 عدد کلید کنترلی (کنترل پخش، قطع صدا و …) را دارد.
اندازه ماژول بسیار کوچک (23×11×2 میلیمتر) است و برای افزودن به پخش و ضبطهای خودرویی و همچنین بلوتوثدار کردن سایر دستگاههای پخشکننده صوتی بسیار مناسب است. بسیاری از تعمیرکاران رادیو و تلویزیون و سیستمهای صوتی از ماژول بلوتوث صوتی MH-M18 برای بلوتوثدار کردن سیستمهای صوتی استفاده میکنند.
کاربردها
ضبط خودرو: بیسیم کردن ضبط خودرو و اتصال به موبایل
سیستم صوتی خودرو: افزودن اتصال بیسیم بلوتوثی در سیستم صوتی خودرو
هدفون: افزودن اتصال بیسیم بلوتوثی به هدفون
دستگاههای پخش صوتی: بیسیم کردن دستگاههای پخش صوتی خانگی
سیستمهای صوتی خانگی: بلوتوثدار کردن سیستمهای صوتی خانگی
رادیو و تلویزیون: بلوتوثدار کردن رادیو و تلویزیون
پرتابل و قابل حمل: نصب با جک 3.5 میلیمتری یا AUX به صورت پرتابل
پروژههای DIY: ساخت سیستم صوتی بلوتوثی سفارشی
راهاندازی (Setup)
اتصال تغذیه:
پین VCC (مثبت) را به منبع 3.7 تا 5 ولت DC وصل کنید (پیشنهاد: 5 ولت)
پین GND (منفی) را به منفی تغذیه وصل کنید
برای باتری لیتیوم 3.7 ولتی، نیاز به دیود کوتاهمدار است
اتصال آمپلیفایر:
خروجی L (چپ) و R (راست) را به آمپلیفایر مناسب وصل کنید
ماژول فاقد آمپلیفایر داخلی است
اتصال کلید کنترلی (اختیاری):
پین KEY را به 4 کلید کنترلی وصل کنید (نیاز به رزورستور اضافی)
کلیدها برای کنترل پخش، قطع صدا و … استفاده میشوند
اتصال AUX (اختیاری):
میتوانید جک 3.5 میلیمتری یا AUX را به پایههای L، R و GND وصل کنید
اتصال به پخش خودرو (داخلی):
پایههای L، R و GND را به پشت درگاه AUX پخش خودرو وصل کنید
ماژول را درون پنل پخش نصب کنید
اتصال به بلوتوث دستگاه:
بلوتوث موبایل یا دستگاه را روشن کنید
ماژول را جستجو و وصل کنید (نام ماژول معمولاً “M18” یا “Bluetooth M18”)
پخش صدا:
موسیقی از موبایل پخش کنید
صدا از طریق آمپلیفایر و بلندگوها پخش میشود
نحوه کار ماژول
اتصال بلوتوث: ماژول با دستگاه فرستنده (موبایل، تبلت) از طریق بلوتوث 4.2 وصل میشود
دریافت صدا: صدا به صورت دیجیتال از طریق بلوتوث دریافت میشود
دیکدینگ: ماژول با تکنولوژی دیکدینگ فرمتهای WAV/WMA/FLAC/APE/MP3 را دیکد میکند
خروجی استریو: صدا به صورت استریو از خروجیهای L و R خارج میشود
تقویت صدا: صدا به آمپلیفایر خارجی وصل شده و تقویت میشود
نکات مهم در استفاده
آمپلیفایر: ماژول فاقد آمپلیفایر داخلی است؛ حتماً به آمپلیفایر خارجی وصل شود
ولتاژ کاری: ولتاژ کاری 3.7 تا 5 ولت است؛ پیشنهاد: 5 ولت برای پایداری بهتر
باتری لیتیوم: برای باتری لیتیوم 3.7 ولتی نیاز به دیود کوتاهمدار است
جریان مصرفی: جریان مصرفی بسیار پایین است (حداکثر 20 میلیآمپر)؛ مناسب برای باتریخور
کلید کنترلی: برای استفاده از کلید کنترلی، رزورستور اضافی نیاز است
اتصال AUX: میتوان به صورت پرتابل با جک 3.5 میلیمتری یا AUX وصل شود
مسافت انتقال: مسافت انتقال تا 20 متر در فضای بدون مانع است
کیفیت صدا: کیفیت صدای بالا با بلوتوث 4.2
ابعاد کوچک: ابعاد بسیار کوچک (23×11×2 میلیمتر)؛ مناسب برای نصب در پنل ضبط خودرو
دمای کاری: در دمای 40- تا 85+ درجه سانتیگراد کار میکند
مشخصات فنی :
مدل ماژول: MH-M18
کد محصول: TS29611
نوع: ماژول بلوتوث صوتی استریو گیرنده
ورژن بلوتوث: 4.2
تعداد کانال: 2 کانال استریو (چپ و راست)
خروجیها:
L: LEFT CHANNEL OUTPUT (خروجی چپ)
R: RIGHT CHANNEL OUTPUT (خروجی راست)
ولتاژ کاری: 3.7 تا 5 ولت DC (پیشنهادی: 5 ولت)
ولتاژ تغذیه: 5 ولت
جریان مصرفی:
حداکثر جریان عملیاتی: 20 میلیآمپر
جریان در حالت عدم اتصال: 5.5 میلیآمپر
جریان حالت خواب: 3 میکروآمپر
فرمتهای پشتیبانی: WAV، WMA، FLAC، APE، MP3
کیفیت صدا: کیفیت صدای بالا
مسافت انتقال: 20 متر در فضای بدون مانع
پشتیبانی کلید کنترلی: 4 عدد کلید کنترلی
آمپلیفایر داخلی: ندارد (نیاز به آمپلیفایر خارجی)
اتصال AUX: دارد (جک 3.5 میلیمتری)
ابعاد: 23 × 11 × 2 میلیمتر (یا 23×16 میلیمتر در برخی نسخهها)
دمای کارکرد: 40- تا 85+ درجه سانتیگراد

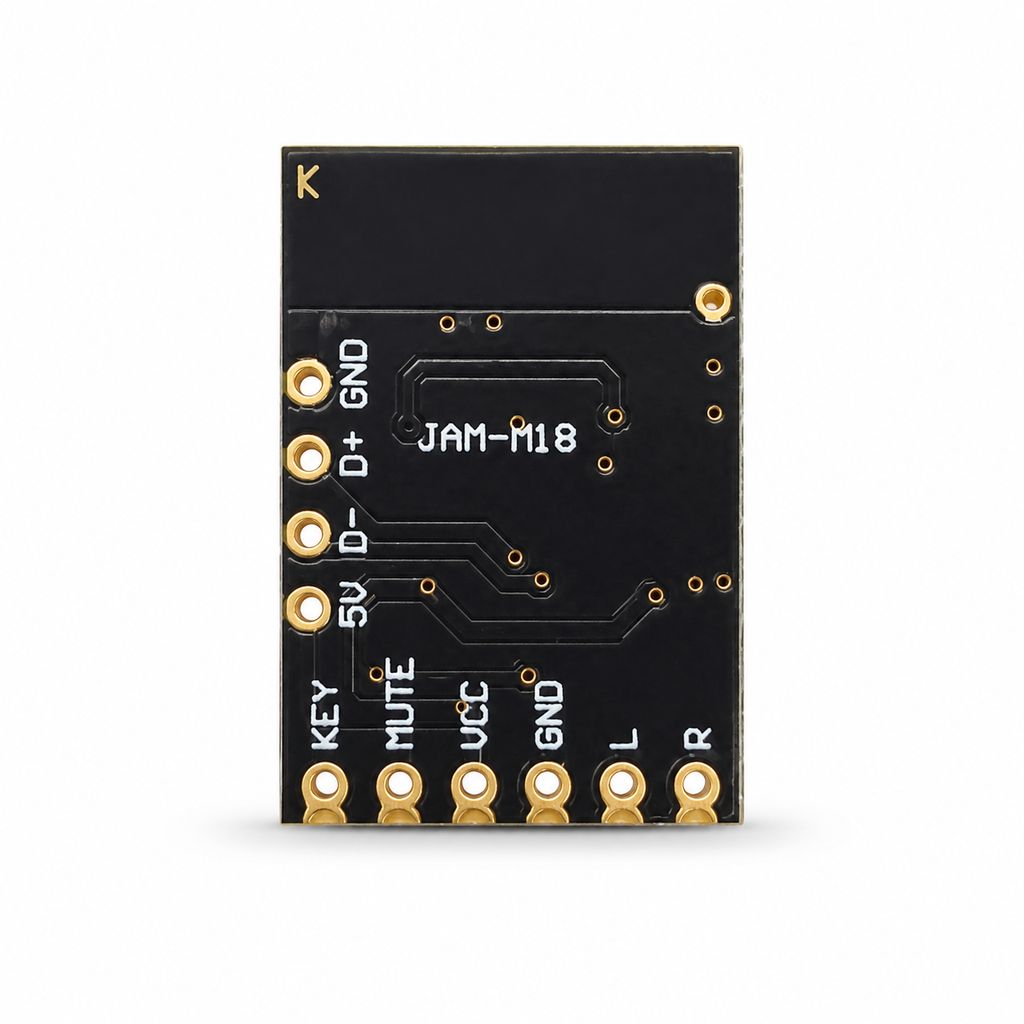

پینها:
KEY: Button control terminal (4 button functions) – نیاز به رزistor اضافی
MUTE: Mute control terminal (3.3V در حالت میت، 0 در حالت پخش)
VCC: Power supply positive pole 5V (نیاز به دیود کوتاهمدار برای 3.7V باتری لیتیوم)
GND: GROUND
L: LEFT CHANNEL OUTPUT
R: RIGHT CHANNEL OUTPUT
روش اتصال: ماژول از طریق پینهای نیمهحفره (half-hole process) پِچ یا اسمبل مستقیم روی برد
سوالات متداول :
1. این ماژول چه نوع ماژولی است؟
ماژول بلوتوث صوتی استریو گیرنده
2. ورژن بلوتوث چقدر است؟
بلوتوث 4.2
3. تعداد کانال خروجی؟
2 کانال استریو (چپ و راست)
4. ولتاژ کاری چقدر است؟
3.7 تا 5 ولت DC (پیشنهاد: 5 ولت)
5. حداکثر جریان مصرفی؟
20 میلیآمپر
6. فرمتهای پشتیبانی؟
WAV، WMA، FLAC، APE، MP3
7. مسافت انتقال صوت؟
20 متر در فضای بدون مانع
8. آیا آمپلیفایر داخلی دارد؟
خیر، نیاز به آمپلیفایر خارجی دارد
9. ابعاد ماژول؟
23 × 11 × 2 میلیمتر
10. برای چه کاربردها مناسب است؟
ضبط خودرو، سیستم صوتی خودرو، هدفون، دستگاههای پخش صوتی، سیستمهای خانگی
11. چند کلید کنترلی پشتیبانی میکند؟
4 عدد کلید کنترلی
12. پینها چطور هستند؟
VCC، GND، L، R، KEY، MUTE
13. اتصال AUX دارد؟
بله، جک 3.5 میلیمتری
14. کیفیت صدا چطور است؟
کیفیت صدای بالا
15. دمای کاری؟
40- تا 85+ درجه سانتیگراد
