ماژول آمپلی فایر سیگنال LM358 | تقویت‌کننده آنالوگ با Gain قابل تنظیم تا 1000 برابر
ماژول آمپلی فایر سیگنال LM358 یک برد کوچک و کاربردی برای تقویت سیگنال‌های آنالوگ و ولتاژهای ضعیف است که بر پایه آی‌سی معروف LM358 طراحی شده است. این ماژول با داشتن مدار تقویت‌کننده آماده، پتانسیومتر قابل تنظیم و ترمینال‌های مشخص برای تغذیه، ورودی و خروجی سیگنال، امکان استفاده سریع و ساده در پروژه‌های الکترونیکی، رباتیک، اتوماسیون و سیستم‌های اندازه‌گیری را فراهم می‌کند.
یکی از مهم‌ترین مزایای ماژول تقویت سیگنال LM358، طراحی جمع‌وجور و آماده استفاده آن است. به‌جای طراحی مدار تقویت‌کننده با آی‌سی LM358، انتخاب مقاومت‌ها و ایجاد مدار فیدبک به‌صورت دستی، این برد بخش اصلی مدار را روی یک PCB کوچک در اختیار کاربر قرار می‌دهد.

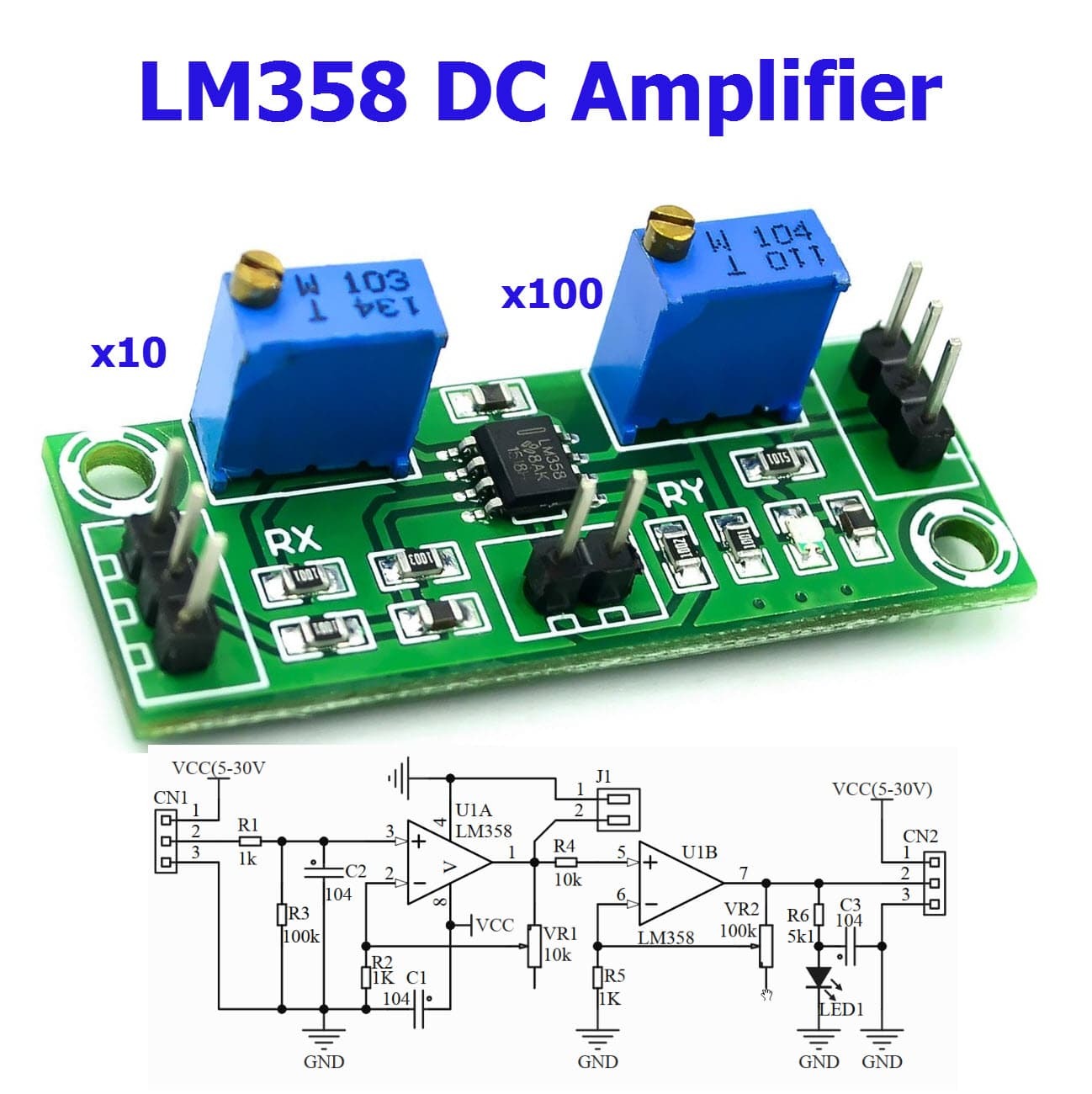

تراشه LM358 یک تقویت‌کننده عملیاتی دوگانه (Dual Operational Amplifier) است که در مدارهای مختلف پردازش و تقویت سیگنال کاربرد دارد. ماژول LM358، مدار تقویت به‌گونه‌ای طراحی شده که کاربر بتواند با استفاده از دو پتانسیومتر روی برد، میزان تقویت سیگنال را تنظیم کند. پتانسیومتر یا مولتی ترن 10K برای تقویت مرحله اول (First-Stage Gain)و پتانسیومتر یا مولتی ترن 100K برای تقویت مرحله دوم (Second-Stage Gain) در نظر گرفته شده است و ضریب نهایی تقویت از ضرب این تقویت این دو مرحله محاسبه می شود. هم چنینی دارای دو خروجی یکی برای تقویت مرحله اول و دیگری برای تقویت مرحله دوم استفاده می شود.
برای مثال، اگر یک سیگنال کوچک وارد ورودی ماژول شود، با افزایش Gain می‌توان دامنه سیگنال خروجی را بیشتر کرد تا برای مدار اندازه‌گیری، پردازش یا ورودی یک بخش دیگر از پروژه مناسب‌تر شود. به همین دلیل این برد در پروژه‌های تقویت سیگنال سنسورها، شرطی‌سازی سیگنال و مدارهای آزمایشگاهی و آموزشی کاربرد دارد.
ماژول رایج LM358 Signal Amplifier با ولتاژ 3.5-24V DC کار می‌کند. این محدوده باعث می‌شود بتوان آن را در بسیاری از پروژه‌های الکترونیکی با منابع تغذیه 3.5-24V DC استفاده کرد. این برد برای پردازش سیگنال آنالوگ طراحی شده است و دارای پایه‌های مشخص پین هدر 2.54mm برای ورود و خروج سیگنال است. پایه IN برای اتصال سیگنال ورودی و پایه OUT برای دریافت سیگنال تقویت‌شده استفاده می‌شود؛ در کنار آن نیز پایه‌های VCC و GND وظیفه تأمین تغذیه مدار را بر عهده دارند. این ساختار باعث می‌شود اتصال ماژول به سنسورها، مدارهای اندازه‌گیری، میکروکنترلرها و سایر بخش‌های الکترونیکی نسبتاً ساده باشد.
این برد در درجه اول یک ماژول تقویت سیگنال آنالوگ است و نباید آن را با ماژول‌های آمپلی‌فایر توان صوتی مانند ماژول‌های Class-D اشتباه گرفت.
ماژول آمپلی فایر سیگنال LM358 می‌تواند در برخی مدارهای پردازش و پیش‌تقویت سیگنال صوتی مورد استفاده قرار گیرد، اما این ماژول برای تأمین توان مستقیم یک بلندگوی پرقدرت طراحی نشده است. بنابراین اگر هدف، راه‌اندازی مستقیم بلندگو و تولید صدای با توان بالا باشد، باید از ماژول آمپلی‌فایر صوتی مناسب استفاده شود. برای مشاهده و تهیه انواع آمپلی فایر های صوتی می توانید به لینک زیر مراجعه نمایید :
کاربردها
• تقویت سیگنال خروجی سنسورها
• تقویت سیگنال سنسورهای فشار
• تقویت سیگنال سنسورهای پیزوالکتریک
• تقویت سیگنال‌های ضعیف ولتاژی
• آماده‌سازی سیگنال برای ورود به ADC
• مدارهای شرطی‌سازی و پردازش سیگنال
• پروژه‌های آردوینو و میکروکنترلری
• پروژه‌های رباتیک و اتوماسیون
• مدارهای اندازه‌گیری و آزمایشگاهی
• پروژه‌های آموزشی الکترونیک
• تقویت سیگنال‌های آنالوگ ضعیف
• ساخت مدارهای پردازش سیگنال
• استفاده در پروژه‌های DIY و نمونه‌سازی سریع
راه‌اندازی (SETUP)

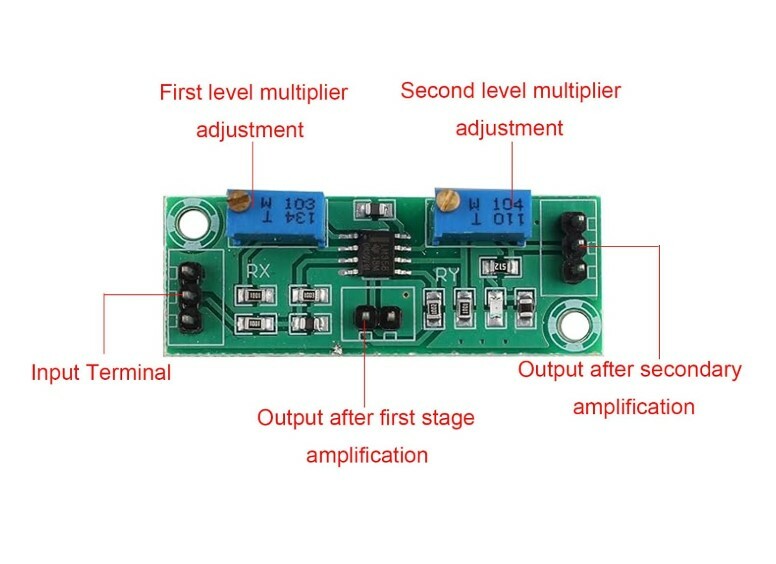

1. آشنایی با پایه های ماژول
قبل از هر کاری به نوشته های پشت برد نگاه کنید. ابتدا با دقت محل پایه های مازول را بررسی نمایید. برای درک بهتر پایه های ماژول حتما به تصاویر محصول مراجعه نمایید.
• V / VCC: تغذیه مثبت (به تعداد دو عدد برای راحتی در اتصالات تغذیه)
• G / GND: زمین یا منفی تغذیه (به تعداد سه عدد برای راحتی در اتصالات زمین)
• IN: ورودی سیگنال ضعیف
• O1: خروجی تقویت شده مرحله اول
• O2: خروجی تقویت شده مرحله دوم
2. اتصال منبع تغذیه
در نسخه رایج این ماژول، تغذیه در محدوده ولتاژ مجاز 3.5-24V DC در نظر گرفته شده است. پایه‌های تغذیه معمولاً با علامت‌های V / VCC و G / GND مشخص می‌شوند:
• پایه V / VCC: اتصال به مثبت منبع تغذیه
• پایه G / GND: اتصال به منفی منبع تغذیه
قطبیت های مثبت و منفی تغذیه را با دقت رعایت کنید و از اعمال ولتاژ خارج از محدوده نسخه برد خودداری کنید.

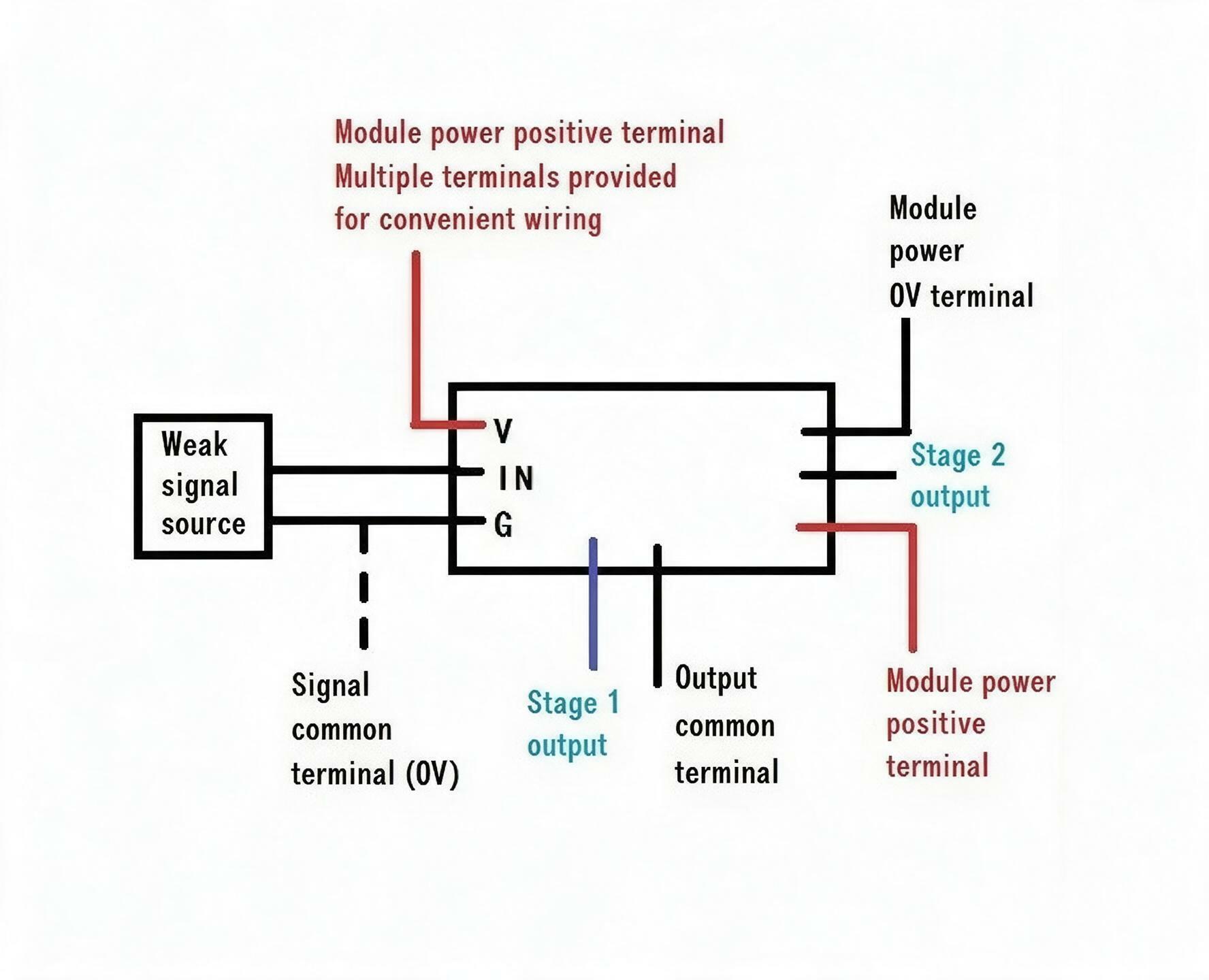

3. اتصال سیگنال ورودی
سیگنال موردنظر را به پایه IN یا ورودی مشخص‌شده روی برد متصل کنید و زمین منبع تغذیه و سیگنال را با G / GND ماژول مشترک کنید. بهتر است پیش از اتصال، ولتاژ سیگنال ورودی را بررسی کنید تا از ورود سیگنال بیش از محدوده قابل قبول مدار جلوگیری شود. محدوده مجاز سیگنال ضعیف ورودی IN و قابل قبول برای تراشه LM358 حداکثر 1.5V کمتراز مقدار ولتاژ تغذیه یا VCC است.
4. دریافت سیگنال تقویت‌شده
سیگنال تقویت‌شده از پایه های خروجی O1 (خروجی تقویت شده مرحله اول) و O2 (خروجی تقویت شده مرحله دوم) دریافت می‌شود. پایه خروجی O1 (خروجی تقویت شده مرحله اول) وابسته به مقدار پتانسیومتر و یا مولتی ترن 10K و حداکثر حدود 10 برابر میباشد و پایه خروجی O2 (خروجی تقویت شده مرحله دوم) وابسته به مقدار هردو پتانسیومتر و یا مولتی ترن 100K و 10K است و مقدار تقویت شده مرحله اول را حداکثر تا 100 برابر تقویت می کند. طبق مستندات مقدار ولتاژ خروجی نهایی پایه O2 از طریق فرمول زیر به دست می آید:
• خروجی ولتاژ نهایی:
ولتاژ خروجی نهایی = ولتاژ سیگنال ورودی × ضریب تقویت کل
• ضریب تقویت کل:
ضریب تقویت کل = ضریب تقویت مرحله اول × ضریب تقویت مرحله دوم
ماژول آمپلی فایر سیگنال LM358 به‌صورت پیش‌فرض با ضریب تقویت حدود ۱۰۰۰ برابر ارائه می‌شود. یعنی مقدار پتانسیومترها معمولاً به‌گونه‌ای است که حاصل تقویت دو مرحله با هم حدود ۱۰۰۰ برابر باشد؛ برای مثال، اگر ورودی ۱ میلی‌ولت باشد، خروجی ایده‌آل می‌تواند حدود ۱ ولت شود. در عمل، مقدار خروجی به ولتاژ تغذیه، دامنه سیگنال ورودی، بار خروجی و محدودیت اشباع LM358 نیز وابسته است.
این خروجی ها را می‌توان به ورودی ADC (مبدل آنالوگ به دیجیتال) میکروکنترلر، مدار اندازه‌گیری، مدار پردازش سیگنال یا مرحله بعدی مدار متصل کرد. از آنجا که خروجی LM358 برای تأمین جریان توان بارهای سنگین طراحی نشده است و محدودیت حداکثر 15-20mA جریان خروجی، این ماژول را نباید با ماژول آمپلی‌فایر توان برای راه‌اندازی مستقیم بلندگو اشتباه گرفت. مشخصات خروجی و جریان‌دهی LM358 به نسخه آی‌سی و شرایط کاری مدار وابسته است.
5. تنظیم میزان گین (Gain)
در نسخه‌های رایج ماژول LM358، دو عدد پتانسیومتر یا مولتی ترن روی برد برای تنظیم میزان تقویت قرار گرفته است. پس از روشن کردن مدار، پتانسیومترها را ابتدا روی مقدار تقویت پایین قرار داده و سپس به‌آرامی Gain را افزایش دهید. اگر Gain بیش از حد برای سیگنال ورودی و خارج از محدوده مجاز انتخاب شود، خروجی می‌تواند به محدوده تغذیه نزدیک شده و دچار اشباع، اعوجاج یا برش سیگنال شود.
• چرخاندن پتانسیومتر در جهت عقربه‌های ساعت (CW): کاهش میزان تقویت
• چرخاندن پتانسیومتر خلاف جهت عقربه‌های ساعت (CCW): افزایش میزان تقویت
نکات مهم هنگام استفاده از ماژول LM358
• گین(Gain) را متناسب با سیگنال ورودی تنظیم کنید :
یکی از مهم‌ترین نکات استفاده از ماژول تقویت سیگنال LM358، انتخاب Gain مناسب است. اگر سیگنال ورودی بسیار کوچک باشد، افزایش Gain می‌تواند برای رسیدن به دامنه مناسب مفید باشد؛ اما Gain بیش از نیاز می‌تواند باعث اشباع خروجی و افزایش نویز شود. محدوده مجاز سیگنال ضعیف ورودی IN و قابل قبول برای تراشه LM358 حداکثر 1.5V کمتراز مقدار ولتاژ تغذیه یا VCC است.
اگر از نظر تئوری سیگنال ورودی در Gain برابر 1000 قرار گیرد، خروجی نمی‌تواند بدون محدودیت افزایش پیدا کند. خروجی Op-Amp به ولتاژ تغذیه و محدوده خروجی مدار محدود است.
بنابراین برای مثال نمی‌توان انتظار داشت یک سیگنال 0.1V همیشه با Gain=100 به خروجی 100V تبدیل شود، مخصوصاً اگر ولتاژ تغذیه ماژول برای چنین خروجی‌ای کافی نباشد.
• زمین مشترک را رعایت کنید :
اگر سیگنال از یک سنسور، آردوینو، میکروکنترلر یا مدار خارجی وارد LM358 می‌شود، معمولاً باید GND منبع سیگنال و GND ماژول مشترک باشد تا مرجع ولتاژ یکسانی داشته باشند.
• از سیم‌کشی طولانی ورودی جلوگیری کنید :
سیگنال‌های ضعیف آنالوگ می‌توانند نسبت به نویز محیط حساس باشند. بهتر است سیم ورودی تا حد امکان کوتاه باشد و ماژول از منابع نویز و تجهیزات پرقدرت فاصله داشته باشد. برای سیگنال‌های بسیار ضعیف، استفاده از سیم مناسب، اتصال زمین صحیح و فیلترگذاری مناسب می‌تواند به کاهش نویز کمک کند.
• منبع تغذیه پایدار استفاده کنید :
تغذیه نامناسب یا پرنویز می‌تواند روی کیفیت سیگنال خروجی اثر بگذارد. برای کاربردهای اندازه‌گیری و سنجش، استفاده از منبع تغذیه پایدار اهمیت بیشتری دارد.
• ماژول را برای آمپلی‌فایر توان صوتی استفاده نکنید :
ماژول LM358 Signal Amplifier یک تقویت‌کننده سیگنال است، نه آمپلی‌فایر توان.
بنابراین اگر هدف شما راه‌اندازی مستقیم بلندگو و تولید صدای پرقدرت است، این برد گزینه مناسبی نیست. LM358 بیشتر برای پیش‌تقویت، پردازش و شرطی‌سازی سیگنال کاربرد دارد. برای مشاهده و تهیه انواع آمپلی فایر های صوتی می توانید به لینک زیر مراجعه نمایید :
• قبل از اتصال به ADC، محدوده ولتاژ را بررسی کنید :
اگر خروجی ماژول را به ورودی آنالوگ آردوینو یا میکروکنترلر متصل می‌کنید، باید حداکثر ولتاژ قابل قبول ADC را در نظر بگیرید. با افزایش Gain، خروجی ممکن است بیشتر از محدوده ورودی ADC شود؛ بنابراین بهتر است ابتدا خروجی را با مولتی‌متر یا اسیلوسکوپ بررسی کرده و سپس آن را به ورودی میکروکنترلر متصل کنید.
• در Gain بالا نویز نیز بیشتر دیده می‌شود :
افزایش بهره فقط سیگنال مفید را تقویت نمی‌کند؛ نویز موجود در ورودی و محیط نیز می‌تواند بیشتر در خروجی دیده شود. بنابراین برای سیگنال‌های بسیار ضعیف، صرفاً افزایش Gain همیشه بهترین راه‌حل نیست و طراحی مناسب مسیر سیگنال و فیلترگذاری نیز اهمیت دارد.
مشخصات فنی:
نوع ماژول: ماژول تقویت‌کننده سیگنال آنالوگ
آی‌سی اصلی: LM358
نوع تقویت‌کننده: آپ‌امپ دوکاناله
تعداد کانال خروجی: 2 کانال
محدوده Gain: 1× تا 1000×
تنظیم Gain: توسط پتانسیومتر چنددور (Multi-Turn)
تعداد پتانسیومتر تنظیم: 2 عدد
جهت افزایش Gain: چرخش پتانسیومتر خلاف جهت عقربه‌های ساعت (CCW)
جهت کاهش Gain: چرخش پتانسیومتر در جهت عقربه‌های ساعت (CW)
ورودی سیگنال: IN
خروجی کانال اول: O1 (حداکثر 10 برابر سیگنال IN)
خروجی کانال دوم: O2 (حداکثر 100 برابر سیگنال O1 و در نهایت حداکثر 1000 برابر سیگنال IN)
ولتاژ کاری: 3.5-24V DC
پهنای باند پاسخ فرکانسی: وابسته به Gain؛ پهنای باند Unity-Gain آی‌سی LM358 حدود 700kHz
جریان خروجی: حداکثر 15-20mA
پایه تغذیه مثبت: V یا VCC
پایه زمین: G یا GND
نشانگر وضعیت LED: دارد (نشانگر وضعیت سیگنال خروجی است.)
نوع سیگنال: آنالوگ
کاربرد اصلی: تقویت سیگنال‌های ضعیف و پردازش/شرطی‌سازی سیگنال

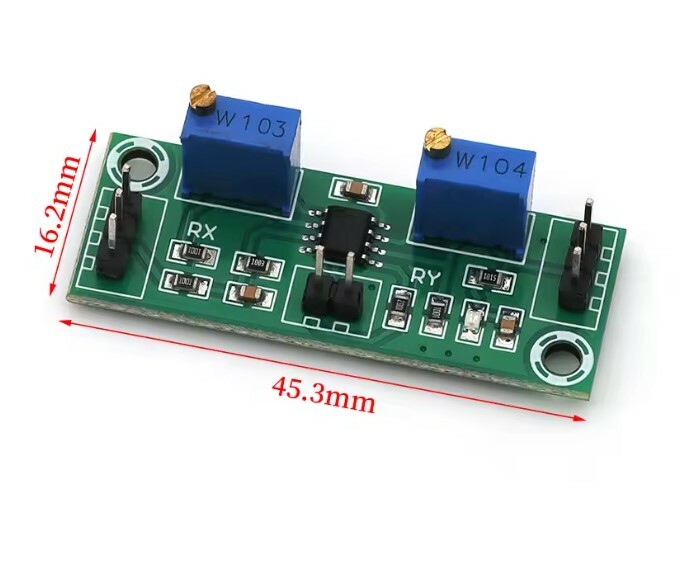

ابعاد: Length 45.3mm, Width 16.2mm
محدوده دمای کاری: 0˚C تا +70˚C
سوالات متداول:
ماژول آمپلی‌فایر LM358 برای چه کاری استفاده می‌شود؟
این ماژول برای تقویت سیگنال‌های آنالوگ ضعیف و افزایش دامنه ولتاژ سیگنال در پروژه‌های الکترونیکی، سنسورها، مدارهای اندازه‌گیری، سیستم‌های کنترل و پروژه‌های DIY استفاده می‌شود.
محدوده بهره یا Gain این ماژول چقدر است؟
بهره ماژول در محدوده 1× تا 1000× قابل تنظیم است. میزان Gain با استفاده از پتانسیومتر چنددور روی برد تنظیم می‌شود.
چگونه Gain ماژول را افزایش یا کاهش دهیم؟
با چرخاندن پتانسیومتر ها یا مولتی ترن ها در جهت خلاف عقربه‌های ساعت (CCW) میزان تقویت افزایش پیدا می‌کند و با چرخاندن آن در جهت عقربه‌های ساعت (CW) میزان تقویت کاهش می‌یابد.
پایه‌های ماژول چه کاربردی دارند؟
پایه‌های این نسخه شامل V / VCC، G / GND، IN، O1 و O2 هستند. V / VCC برای تغذیه مثبت، G / GND برای زمین، IN برای ورود سیگنال و O1 و O2 برای دریافت خروجی‌های تقویت‌شده استفاده می‌شوند.
آیا این ماژول دو خروجی دارد؟
بله. روی برد دو خروجی با نام‌های O1 و O2 وجود دارد. با توجه به ساختار دوکاناله LM358، هر دو بخش داخلی آپ‌امپ می‌توانند در مدار مورد استفاده قرار گیرند. پایه خروجی O1 (خروجی تقویت شده مرحله اول) وابسته به مقدار پتانسیومتر و یا مولتی ترن 10K و حداکثر حدود 10 برابر میباشد و پایه خروجی O2 (خروجی تقویت شده مرحله دوم) وابسته به مقدار هردو پتانسیومتر و یا مولتی ترن 100K و 10K است و مقدار تقویت شده مرحله اول را حداکثر تا 100 برابر تقویت می کند. پایه های خروجی ماژول دارای محدودیت جریان 15-20mA می باشد پس برای راه اندازی مستقیم بارهای مصرفی سنگین مناسب نمی باشد.
آیا Gain برابر 1000× به این معنی است که هر سیگنال ورودی را می‌توان 1000 برابر تقویت کرد؟
خیر. مقدار 1000× حداکثر بهره قابل تنظیم مدار است. در عمل، مقدار قابل استفاده Gain به دامنه سیگنال ورودی، ولتاژ تغذیه، محدوده خروجی آپ‌امپ و فرکانس سیگنال بستگی دارد. اگر Gain بیش از حد زیاد تنظیم شود، خروجی ممکن است به محدوده اشباع برسد.
آیا این ماژول برای تقویت سیگنال صوتی و راه‌اندازی بلندگو مناسب است؟
خیر. این برد یک تقویت‌کننده سیگنال/ولتاژ مبتنی بر آپ‌امپ است و برای تأمین توان موردنیاز بلندگو طراحی نشده است. برای راه‌اندازی مستقیم بلندگو باید از ماژول آمپلی‌فایر توان مناسب استفاده شود.
آیا می‌توان از این ماژول برای تقویت خروجی سنسورها استفاده کرد؟
بله. در صورتی که ولتاژ و نوع سیگنال سنسور با محدوده کاری مدار سازگار باشد، می‌توان از ماژول برای تقویت سیگنال سنسور و آماده‌سازی آن برای مدارهایی مانند ADC، میکروکنترلر یا سیستم اندازه‌گیری استفاده کرد. برای کاهش نویز و خطا حتما زمین مدار با زمین سیگنال ورودی باید یکی باشد.
آیا افزایش Gain باعث افزایش نویز نیز می‌شود؟
بله. افزایش بیش از حد بهره می‌تواند علاوه بر سیگنال اصلی، نویز و اختلالات موجود در ورودی را نیز بیشتر کند. بنابراین بهتر است Gain متناسب با دامنه سیگنال ورودی تنظیم شود.
آیا خروجی ماژول همیشه دقیقاً برابر Gain × سیگنال ورودی است؟
خیر. رابطه ایده‌آل به‌صورت Vout ≈ Vin × Gain در نظر گرفته می‌شود، اما در عمل خروجی به محدودیت‌های ولتاژ تغذیه، محدوده خروجی LM358، فرکانس و مشخصات بار وابسته است. LM358 نیز در خروجی به ریل مثبت تغذیه به‌طور کامل نمی‌رسد.
آیا پتانسیومتر های چنددور برای تنظیم دقیق Gain است؟
بله. استفاده از پتانسیومتر های چنددور امکان تنظیم تدریجی و دقیق‌تر بهره را نسبت به یک ولوم معمولی فراهم می‌کند.
آیا این ماژول برای سیگنال‌های فرکانس بالا مناسب است؟
LM358 یک آپ‌امپ عمومی با پهنای‌باند محدود است؛ بنابراین این ماژول بیشتر برای سیگنال‌های DC و کم‌فرکانس و کاربردهای عمومی مناسب است. برای سیگنال‌های فرکانس بالا بهتر است از تقویت‌کننده‌ای متناسب با فرکانس موردنظر استفاده شود.
آیا هنگام اتصال ماژول باید زمین مدار مشترک باشد؟
بله. در صورتی که سیگنال ورودی از یک مدار خارجی تأمین می‌شود، معمولاً باید زمین منبع سیگنال و زمین ماژول به‌صورت مشترک متصل شوند تا مرجع ولتاژ یکسانی داشته باشند.
آیا می‌توان از ماژول برای تقویت سیگنال بسیار ضعیف استفاده کرد؟
بله، این یکی از کاربردهای اصلی آن است؛ بااین‌حال در Gainهای بالا، نویز، آفست ورودی و محدودیت‌های مدار اهمیت بیشتری پیدا می‌کنند. بنابراین بهتر است بهره موردنیاز تا حد امکان متناسب با دامنه واقعی سیگنال تنظیم شود.
