ماژول آمپلیفایر بلوتوث دار ZK-502L 2×50W | بلوتوث 5.0، استریو و مناسب اسپیکر DIY
ماژول آمپلیفایر بلوتوثدار ZK-502L 2×50W یک برد صوتی جمعوجور و کاربردی برای ساخت اسپیکرهای بلوتوثی، ارتقای سیستمهای صوتی قدیمی و اجرای پروژههای صوتی DIY است. این ماژول با بلوتوث نسخه 5.0، کیفیت اتصال بهتر و پایدارتری نسبت به نسخههای قدیمیتر ارائه میدهد و برای استفاده روزمره، پخش موسیقی و کاربردهای نیمهحرفهای گزینهای بسیار محبوب محسوب میشود.
یکی از دلایل اصلی محبوبیت این ماژول، ترکیب خوبِ اندازه کوچک، نصب ساده، مصرف بهینه و امکانات کاربردی است. این برد هم با ورودی DC در بازهای وسیع کار میکند و هم از بلوتوث 5.0 برای اتصال بیسیم به موبایل، تبلت و لپتاپ بهره میبرد. همین موضوع باعث میشود در پروژههای خانگی، کارگاهی و قابل حمل، بهراحتی قابل استفاده باشد.
از طرف دیگر، ساختار کلاس D در این ماژول باعث راندمان بهتر و تولید گرمای کمتر میشود. این ویژگی مخصوصاً زمانی اهمیت دارد که بخواهید دستگاه را برای مدت طولانی روشن نگه دارید یا درون باکسهای کوچک و بسته نصب کنید. همچنین چون این ماژول برای اسپیکرهای DIY بسیار پرکاربرد است، لوازم جانبی و تجربه کار با آن در بازار بهخوبی در دسترس است. این برد استریو دو کاناله، صدا را با تفکیک مناسب در کانال چپ و راست تقویت میکند و با خروجی 2×50 وات، توان کافی برای راهاندازی بسیاری از بلندگوهای 4 و 8 اهم را دارد.
کاربردها
• ساخت اسپیکر بلوتوثی خانگی یا پرتابل.
• ارتقای سیستم صوتی قدیمی به بلوتوث.
• پروژههای آموزشی و DIY صوتی و جعبههای اسپیکر سفارشی.
• استفاده با بلندگوهای 4 و 8 اهم برای پخش موسیقی استریو
راهاندازی
1. منبع تغذیه DC مناسب بین 5 تا 24 ولت DC (توصیه شده 12/15/19/24 V DC ) و جریان دهی مناسب (بالای 3 آمپر) انتخاب کنید.
12V—8Ω speaker / 12W (left channel) + 12W (right channel), 4Ω speaker / 20W+20W.
15V—8Ω/18W+18W, 4Ω/ greater than 30+30W.
19V—8Ω/32W+32W, 4Ω/ greater than 45+45W.
24V—8Ω/38W+38W, 4Ω/ greater than 50+50W.

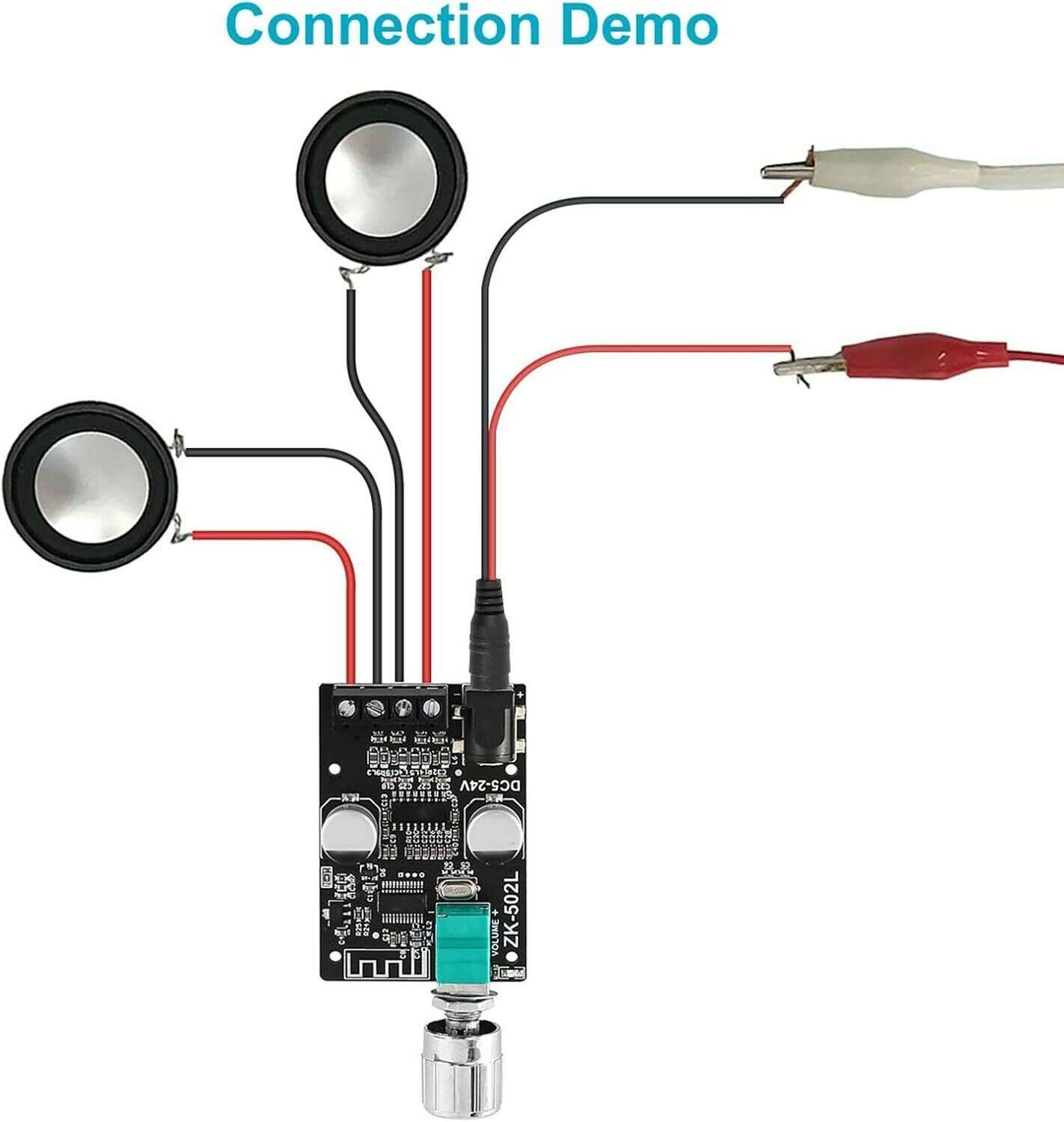

2. بلندگوهای 4 یا 8 اهم را به خروجیهای چپ و راست وصل کنید.

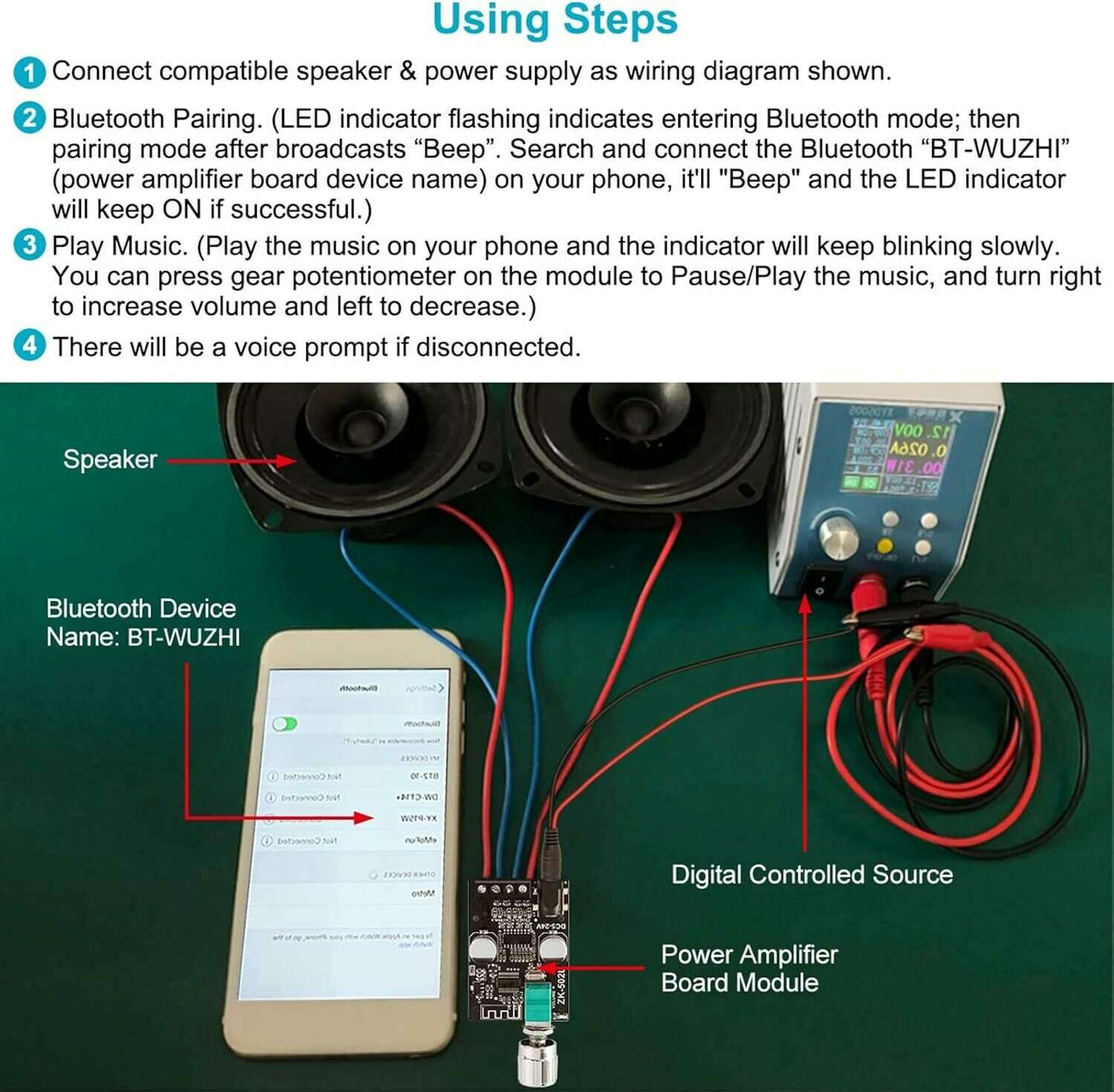

3. بلوتوث گوشی یا لپتاپ را روشن کرده و نام ‘BT-WUZHI’ را جستجو کنید و به آن جفت شوید. LED روی برد در زمان جستجو برای اتصال سریع چشمک می زند و در صورت اتصال موفق به دستگاه LED ثابت روشن می ماند.
4. نسخه بلوتوث این مدل آمپلی فایر نسخه 5.0 هست و در فضای آزاد بدون مانع تا 15متر برد دارد. البته در فضای بسته با موانع برد آن کاهش می یابد.
5. ابتدا با صدای کم تست کنید و سپس ولوم را بالا ببرید. ولوم هم برای تنظیم صدا و هم برای خاموش/روشن کردن آمپلی فایر کاربرد دارد. ذر زمان پخش صدا LED شروع به چشمک زدن آهسته می کند.
6. برای توان خروجی صدای بهتر، منبع تغذیه قویتر و پایدارتر و تا حد امکان با حداقل ریپل استفاده کنید.
نکات مهم
• توان صدای خروجی واقعی به ولتاژ و جریان دهی تغذیه و امپدانس بلندگو وابسته است. برای اطلاعات بیشتر به بخش دیتاشیت محصول مراجعه کنید.
• اگر توان بیشتری میخواهید، معمولاً تغذیه 24 ولت DC و بالای 3 آمپر عملکرد بهتری میدهد.
• اتصال کوتاه یا تغذیه نامناسب میتواند به برد آسیب بزند.
• برای استفاده طولانیمدت د توان های بالا، تهویه و هیتسینک مناسب را در نظر بگیرید در غیر این صورت حفاظت دمایی فعال می شود.

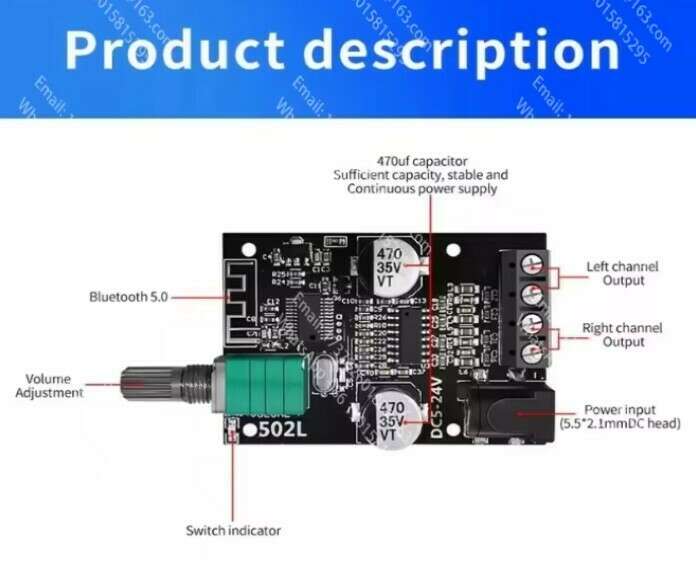

مشخصات فنی:
مدل: ZK-502L
نوع آمپلیفایر: دیجیتال استریو بلوتوثی
نسخه بلوتوث: 5.0
تعداد کانال: 2 کانال استریو
توان خروجی: 2×50W
ولتاژ کاری: 5 تا 24 ولت DC
توان خروجی بر اساس ولتاژ و امپدانس بلندگو:
12V — بلندگوی 8Ω: 12W + 12W، بلندگوی 4Ω: 20W + 20W
15V — بلندگوی 8Ω: 18W + 18W، بلندگوی 4Ω: بیش از 30W + 30W
19V — بلندگوی 8Ω: 32W + 32W، بلندگوی 4Ω: بیش از 45W + 45W
24V — بلندگوی 8Ω: 38W + 38W، بلندگوی 4Ω: بیش از 50W + 50W
جریان کاری: بالای 3 آمپر
امپدانس بلندگو: 4 تا 8 اهم
نحوه اتصال بلندگوها: ترمینالی
پورت AUX: ندارد
نسبت سیگنال به نویز (SNR): بیشتر از 90dB
کنترل صدا: ولوم آنالوگ روی برد که هم برای تنظیم صدا و هم برای روشن/خاموش (ON/OFF) استفاده میشود.
برد بلوتوث: حدود 15 متر بدون مانع (در فضای بسته و با وجود مانع، برد کاهش مییابد.)
نوع مدار: Class D
ابعاد: حدود 55 × 38 × 17 میلیمتر (بدون احتساب شفت ولوم)
حفاظت: اضافهدما و اتصال کوتاه (در برخی نسخهها)
اقلام همراه: قاب، پیچ و مهره، پیچگوشتی و فیش آداپتوری نری
پرسش و پاسخ
این ماژول چه کاری انجام میدهد؟
این برد صدا را از طریق بلوتوث دریافت میکند و آن را به خروجی تقویتشده استریو برای دو بلندگو تبدیل میکند.
آیا این ماژول بلوتوث دارد؟
بله، از بلوتوث نسخه 5.0 پشتیبانی میکند.
توان خروجی آن چقدر است؟
توان خروجی حداکثر این ماژول 2×50 وات اعلام شده است. برای اطلاعات بیشتر به بخش دیتاشیت محصول مراجعه نمایید.
برای چه بلندگوهایی مناسب است؟
برای بلندگوهای 4 تا 8 اهم مناسب است.
با چه ولتاژی کار میکند؟
ولتاژ تغذیه آن معمولاً در بازه 5 تا 24 ولت DC است.
12V—8Ω speaker / 12W (left channel) + 12W (right channel), 4Ω speaker / 20W+20W.
15V—8Ω/18W+18W, 4Ω/ greater than 30+30W.
19V—8Ω/32W+32W, 4Ω/ greater than 45+45W.
24V—8Ω/38W+38W, 4Ω/ greater than 50+50W.
آیا میتوان از باتری برای تغذیه آن استفاده کرد؟
بله، اگر ولتاژ باتری در محدوده مجاز باشد، قابل استفاده است.
آیا برای ساخت اسپیکر بلوتوثی مناسب است؟
بله، یکی از کاربردهای اصلی این ماژول ساخت اسپیکر بلوتوثی DIY است.
آیا برای استفاده طولانیمدت نیاز به خنککاری دارد؟
در توانهای بالا بهتر است تهویه مناسب در نظر گرفته شود.
آیا ورودی صوتی سیمی AUX هم دارد؟
خیر. این مدل فاقد ورودی صدای AUX است و صدا از ظریق بلوتوث دریافت می شود.
فرشاد گندمکار –
سلام
توی مشخصان فنی ذکر فرمودید 2 تا 3 وات هست
ولی توی دیتاشیت زده 2 تا 50 وات
کدوم مشخصات این دستگاه هست؟
پشتیبان جم ترونیک –
سلام اصلاح شد 2 کانال هر کدام 50 وات هست.
مهدی حدادی –
سلام میتونیم ولتاژ 12 یا 24 ولت بهش بدیم
پشتیبان جم ترونیک –
سلام 12 ولت 5 آمپر پیشنهاد میشه.
