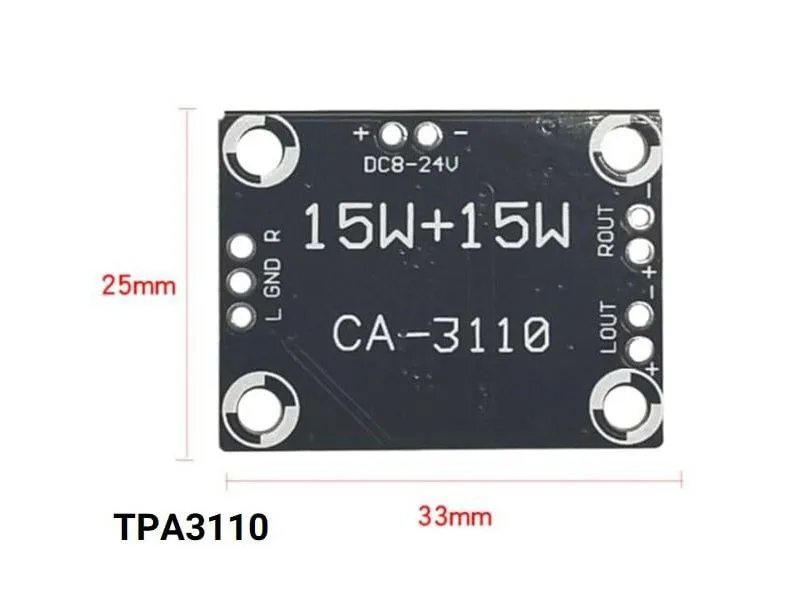

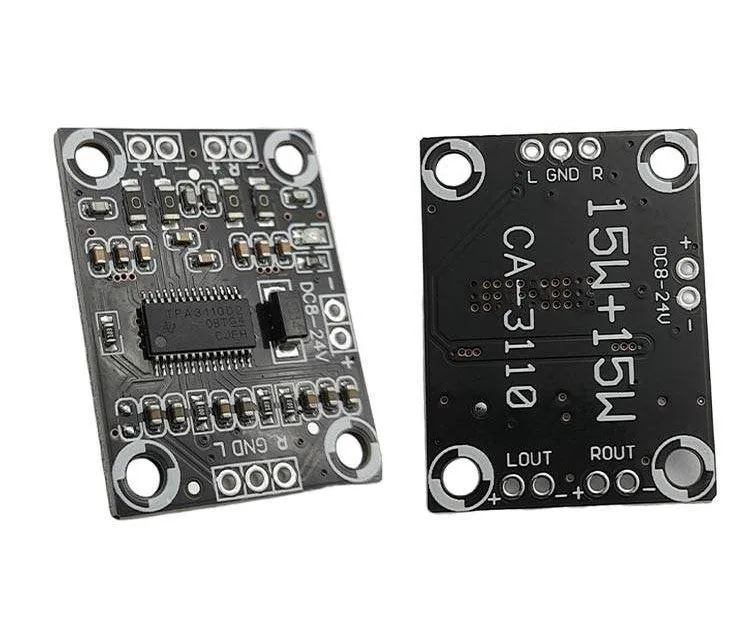

ماژول آمپلی فایر استریو کلاس D CA3110 با تراشه TPA3110D2 | توان خروجی 2×15 وات
ماژول آمپلی فایر استریو کلاس D مدل CA3110 2×15W یک برد تقویتکننده صوتی کممصرف و با راندمان بالا است که بر پایه تراشه TPA3110D2 طراحی شده و برای راهاندازی انواع بلندگوهای استریو در پروژههای صوتی، تجهیزات الکترونیکی و سیستمهای پخش صدا مورد استفاده قرار میگیرد. این ماژول با بهرهگیری از فناوری Class D، کیفیت صدای مناسب را در کنار مصرف انرژی پایین و تولید حرارت کمتر نسبت به آمپلیفایرهای کلاس AB ارائه میدهد و گزینهای مناسب برای ساخت سیستمهای صوتی رومیزی، اسپیکرهای قابل حمل و پروژههای DIY محسوب میشود.
تراشه TPA3110D2 ساخت شرکت Texas Instruments، یک آمپلیفایر استریو کلاس D است که برای کاربردهای صوتی طراحی شده و امکان راهاندازی دو کانال صوتی را فراهم میکند. این تراشه با راندمان بالا، نیاز به هیتسینک بزرگ را در بسیاری از کاربردها کاهش داده و به همین دلیل در انواع ماژولهای آمپلیفایر کوچک و تجهیزات صوتی قابل حمل مورد استفاده قرار میگیرد.
ماژول آمپلی فایر CA3110 از ورودی آنالوگ صوتی استریو پشتیبانی میکند و سیگنال صوتی را پس از تقویت، به دو کانال خروجی مستقل برای اتصال به بلندگوهای چپ و راست ارسال میکند. این ویژگی باعث میشود صدایی شفاف، متوازن و مناسب برای پخش موسیقی، فایلهای صوتی، پیامهای هشدار و سایر کاربردهای صوتی در اختیار کاربر قرار گیرد.
ماژول آمپلیفایر CA3110 قابلیت کار با منابع تغذیه DC را داشته و برای استفاده در پروژههای مبتنی بر باتری، آداپتورهای سوئیچینگ و منابع تغذیه صنعتی مناسب است. همچنین ابعاد کوچک برد و تعداد کم اتصالات، نصب آن را در انواع تجهیزات صوتی و پروژههای الکترونیکی ساده میکند.
این برد برای راهاندازی بلندگوهای 4 یا 8 اهم مناسب بوده و در صورت استفاده از منبع تغذیه مناسب و بلندگوهای سازگار، میتواند کیفیت صدای مطلوبی را در بسیاری از کاربردهای عمومی و نیمهحرفهای ارائه دهد. به همین دلیل از ماژول آمپلی فایر استریو CA3110 در ساخت اسپیکرهای رومیزی، اسپیکرهای بلوتوث، سیستمهای صوتی خودرو، تجهیزات آموزشی، دستگاههای پخش صوت و پروژههای مبتنی بر میکروکنترلر استفاده میشود.
راهاندازی ماژول آمپلی فایر استریو CA3110 ساده است و تنها با اتصال تغذیه، ورودی صوتی و بلندگوها میتوان از آن استفاده کرد. این ویژگی باعث شده است که علاوه بر کاربران حرفهای، دانشجویان، علاقهمندان به الکترونیک و سازندگان پروژههای DIY نیز بتوانند بدون نیاز به طراحی مدارهای پیچیده، یک سیستم تقویت صدای استریو با کیفیت مناسب ایجاد کنند.
کاربردها
• ساخت اسپیکرهای رومیزی استریو
• طراحی اسپیکرهای بلوتوث قابل حمل
• تقویت صدای پروژههای مبتنی بر Arduino، ESP32 و Raspberry Pi
• سیستمهای صوتی خانگی کوچک
• تجهیزات پخش موسیقی و فایلهای صوتی
• سیستمهای اعلان و پخش پیام (Public Address)
• تجهیزات آموزشی و آزمایشگاهی
• پروژههای DIY و ساخت آمپلیفایر سفارشی
• تقویت خروجی ماژولهای MP3، بلوتوث و AUX
• سیستمهای صوتی قابل حمل با تغذیه باتری
• پروژههای اینترنت اشیا (IoT) دارای خروجی صوتی
• تجهیزات چندرسانهای و سرگرمی
راهاندازی(Setup)
راهاندازی این ماژول بسیار ساده است و تنها به اتصال منبع تغذیه، ورودی صوتی و بلندگوها نیاز دارد.

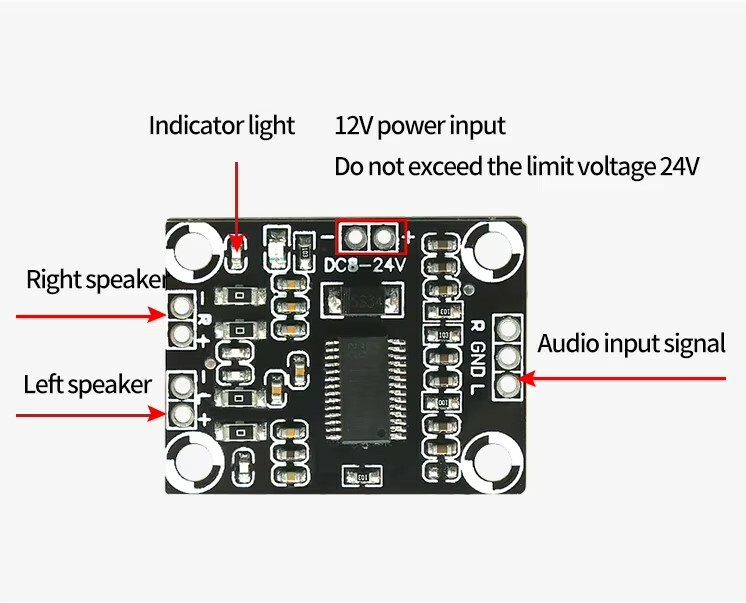

پایههای اصلی ماژول
پایه وظیفه
VCC ورودی تغذیه مثبت
GND زمین (منفی تغذیه)
L-IN ورودی صدای کانال چپ
R-IN ورودی صدای کانال راست
GND (Audio) زمین سیگنال صوتی
L+ / L- خروجی بلندگوی کانال چپ
R+ / R- خروجی بلندگوی کانال راست
1. اتصال تغذیه
• پایه VCC را به منبع تغذیه DC مناسب (8-24V DC) و حداکثر 3A جریان متصل کنید.
• پایه GND را به منفی منبع تغذیه متصل نمایید.
2. اتصال ورودی صوتی
• خروجی کانال چپ منبع صوت را به L-IN متصل کنید.
• خروجی کانال راست را به R-IN متصل کنید.
• زمین منبع صوت را به Audio GND وصل نمایید.
3. اتصال بلندگوها
• بلندگوی سمت چپ را به خروجی L+ و L- متصل کنید.
• بلندگوی سمت راست را به خروجی R+ و R- متصل کنید.
• این ماژول از بلندگوهای 4-8 اهم پشتیبانی می کند.
پس از اعمال تغذیه و ارسال سیگنال صوتی، ماژول صدای ورودی را با گین ثابت تقویت کرده و به بلندگوها ارسال میکند. امکان تغییر حجم صدا از طریق خود ماژول وجود ندارد.
نکات مهم در استفاده
• از منبع تغذیه DC پایدار و کمنویز و تا حد امکان با حداقل ریپل استفاده کنید تا کیفیت صدا کاهش پیدا نکند.
• هنگام اتصال تغذیه و بلندگوها، قطبیت های مثبت و منفی را بهدرستی رعایت کنید و از اتصال منبع تغذیه خارج از محدوده مجاز (8-24V DC) خودداری کنید.
• هر کانال خروجی بهصورت BTL (Bridge-Tied Load) طراحی شده است؛ بنابراین پایههای منفی خروجی بلندگوها (L- و R-) را به زمین (GND) مشترک متصل نکنید. برای دستیابی به بیشترین توان خروجی، منبع تغذیه باید توان و جریان کافی (حداکثر 3A) تأمین کند.
• از بلندگوهایی با امپدانس مناسب (4-8 اهم) و توان متناسب با خروجی ماژول استفاده کنید.
• از اتصال یا جدا کردن بلندگوها در زمان روشن بودن ماژول خودداری کنید.
• سیمهای ورودی صدا را تا حد امکان کوتاه و دور از سیمهای تغذیه قرار دهید تا نویز کاهش یابد.
• در صورت استفاده از ولتاژهای بالا یا پخش طولانیمدت با حجم صدای زیادو نزدیک به توان ماکزیمم، استفاده از هیتسینک یا تهویه و سیستم خنک کاری مناسب توصیه میشود.
• از اتصال کوتاه خروجیهای بلندگو جلوگیری کنید؛ این کار ممکن است باعث فعال شدن مدارهای محافظتی و حتی آسیب به ماژول شود.
• در صورت استفاده از ماژولهای بلوتوث یا MP3، بهتر است همه ماژولها از یک زمین مشترک (Common Ground) در بخش ورودی صوت استفاده کنند تا احتمال ایجاد نویز و هوم کاهش یابد.
• این ماژول فاقد بلوتوث می باشد برای بلوتوثی کردن این آمپلی فایر می توانید از ماژول های زیر استفاده نماید :
مشخصات فنی :
مدل: CA3110
تراشه اصلی (IC): Texas Instruments TPA3110D2
نوع آمپلیفایر: استریو کلاس D (Class-D Stereo Audio Amplifier)
تعداد کانال: 2 کانال (Stereo)
توان خروجی: 2 × 15 وات (در شرایط استاندارد)
ولتاژ تغذیه: 8 تا 24 ولت DC
ولتاژ پیشنهادی: 12 تا 24 ولت DC
جریان مصرفی: حداکثر 3 آمپر
راندمان: تا 90٪
امپدانس بلندگو: 4 تا 8 اهم
نوع خروجی: BTL (Bridge-Tied Load)
ورودی صوت: ورودی صدای آنالوگ استریو (L / R)
نوع سیگنال ورودی: آنالوگ
فرکانس پاسخگویی: 20 هرتز تا 20 کیلوهرتز
نسبت سیگنال به نویز (SNR): حدود 100 دسیبل
اعوجاج کل هارمونیکی (THD+N): کمتر از 0.1٪ (در شرایط اندازهگیری استاندارد و فرکانس 1KHz)
قابلیت تنظیم حجم صدا: ندارد (از طریق خود ماژول امکانپذیر نیست)
مدار محافظ اتصال کوتاه: دارد
محافظت در برابر افزایش دما: Thermal Protection (OTP) دارد (در دمای بالای 150 درجه سانتیگراد)
محافظت در برابر افت ولتاژ: Undervoltage Protection / UVLO دارد
محافظت در برابر اضافهجریان: Overcurrent Protection (OCP) دارد
نحوه اتصالات: لحیمکاری
نیاز به هیتسینک: در توانهای بالا و نزدیک به توان ماکزیمم، هیتسینک و خنککاری توصیه میشود
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد
ابعاد برد: 33 × 25 × 3.5 میلیمتر
کاربردها: اسپیکر رومیزی، اسپیکر بلوتوث، سیستم صوتی، پروژههای DIY، تجهیزات چندرسانهای، پروژههای مبتنی بر Arduino و Raspberry Pi
سوالات متداول:
ماژول آمپلی فایر CA3110 چیست؟
ماژول CA3110 یک برد تقویتکننده صوتی استریو کلاس D است که برای تقویت سیگنالهای صوتی و راهاندازی دو بلندگو طراحی شده است. این ماژول معمولاً بر پایه تراشه TPA3110D2 ساخته میشود و توان خروجی مناسبی را با مصرف انرژی پایین ارائه میدهد.
توان خروجی واقعی ماژول CA3110 چقدر است؟
توان خروجی این ماژول به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو و شرایط کاری بستگی دارد. مقدار رایج اعلامشده برای این برد حدود 2×15 وات است که معمولاً با بلندگوهای 4 اهم و شرایط تغذیه مناسب قابل دستیابی است.
آیا میزان حجم صدای خروجی قابل تنظیم است؟
خیر. تغییر حجم صدای خروجی از طریق خود ماژول آمپلی فایر امکان پذیر نیست.
ولتاژ تغذیه مناسب برای این ماژول چقدر است؟
این ماژول معمولاً با ولتاژ 8 تا 24 ولت DC کار میکند. برای عملکرد مناسب و کیفیت صدای بهتر، استفاده از منبع تغذیه پایدار با حداقل ریپل در محدوده 12 تا 24 ولت DC توصیه میشود.
آیا میتوان از باتری برای تغذیه این آمپلی فایر استفاده کرد؟
بله، در صورتی که ولتاژ باتری در محدوده کاری ماژول باشد، میتوان از باتری استفاده کرد. برای مثال پکهای باتری لیتیومی با ولتاژ مناسب میتوانند برای کاربردهای قابل حمل استفاده شوند.
چه بلندگوهایی برای این ماژول مناسب هستند؟
این ماژول معمولاً با بلندگوهای 4 تا 8 اهم سازگار است. برای دستیابی به بهترین عملکرد، توان بلندگو باید متناسب با توان خروجی آمپلیفایر انتخاب شود.
آیا خروجی بلندگوهای این ماژول به زمین (GND) وصل میشود؟
خیر. خروجیهای بلندگو در آمپلیفایرهای کلاس D مانند CA3110 معمولاً به صورت BTL هستند. بنابراین پایههای خروجی مثبت و منفی هر کانال باید مستقیماً به دو سر همان بلندگو متصل شوند و نباید پایه منفی خروجی ها به GND تغذیه و مدار وصل شود.
آیا میتوان یک بلندگوی مشترک برای دو کانال استفاده کرد؟
خیر. این ماژول دارای دو کانال مستقل است و هر کانال باید به بلندگوی جداگانه متصل شود. اتصال اشتباه خروجیها به یکدیگر میتواند باعث آسیب به مدار شود.
آیا این ماژول نیاز به هیتسینک دارد؟
در توانهای پایین معمولاً نیاز به هیتسینک بزرگ ندارد، اما در استفاده طولانیمدت، ولتاژ تغذیه بالا یا کار نزدیک به حداکثر توان، خنککاری مناسب توصیه میشود.
آیا این ماژول نویز یا صدای هوم ایجاد میکند؟
در صورت استفاده از منبع تغذیه نامناسب، سیمکشی طولانی، اتصال زمین نامناسب یا ورودی صوتی دارای نویز، ممکن است صداهای اضافی ایجاد شود. استفاده از تغذیه باکیفیت با حداقل ریپل و کوتاه نگه داشتن مسیر ورودی صوتی به کاهش نویز کمک میکند.
آیا میتوان این ماژول را به بلوتوث متصل کرد؟
بله. میتوان خروجی صوتی یک ماژول گیرنده بلوتوث را به ورودی صوتی CA3110 متصل کرد و یک سیستم اسپیکر بلوتوثی ساخت. برای تهیه مازول بلوتوث صوتی میتوانید به لینک زیر مراجعه نمایید:
تفاوت آمپلیفایر کلاس D با کلاس AB چیست؟
آمپلیفایرهای کلاس D با روش سوئیچینگ کار میکنند و معمولاً راندمان بالاتری نسبت به کلاس AB دارند. این موضوع باعث کاهش مصرف انرژی، تولید گرمای کمتر و مناسبتر شدن آنها برای تجهیزات قابل حمل میشود.
آیا این ماژول برای اسپیکر خانگی مناسب است؟
بله، برای اسپیکرهای رومیزی، سیستمهای صوتی کوچک، پروژههای DIY و کاربردهای عمومی صوتی مناسب است؛ اما برای سیستمهای صوتی پرقدرت حرفهای باید از آمپلیفایرهای با توان بالاتر استفاده شود.
آیا میتوان ورودی صوتی را مستقیماً از موبایل دریافت کرد؟
بله. خروجی انالوگ هدفون موبایل، ماژول بلوتوث، پخشکننده MP3 یا کارت صدا میتواند به ورودی آنالوگ صوتی این آمپلیفایر متصل شود.
