شارژر باتری لیتیومی 3 سل 8 آمپر (برد سبز سه گوش) | ماژول شارژ 12.6 ولت Li-ion(BMS 3S)

شارژر باتری 3 سل سه گوش (برد سبز) 8 آمپر یک ماژول شارژ قدرتمند و کارآمد برای شارژ انواع پک‌های باتری لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) سه سل است که با بهره‌گیری از الگوریتم استاندارد جریان ثابت / ولتاژ ثابت (CC/CV)، فرآیند شارژ را به‌صورت ایمن، پایدار و با راندمان بالا انجام می‌دهد. این شارژر برای پک‌های باتری با ولتاژ نامی 11.1 ولت و ولتاژ شارژ نهایی 12.6 ولت طراحی شده و با قابلیت تأمین جریان شارژ تا 8 آمپر، انتخابی مناسب برای شارژ باتری‌های با ظرفیت متوسط و بالا محسوب می‌شود. استفاده از این ماژول علاوه بر کاهش زمان شارژ، موجب افزایش راندمان سیستم و حفظ سلامت سلول‌های باتری نیز خواهد شد.

یکی از مهم‌ترین ویژگی‌های این شارژر، جریان خروجی بالا و عملکرد پایدار آن در کاربردهای طولانی‌مدت است. برخلاف شارژرهای کم‌جریان که برای شارژ پک‌های پرظرفیت به زمان زیادی نیاز دارند، این ماژول قادر است باتری‌های سه سل را با سرعت بیشتری شارژ کند و در عین حال مراحل شارژ را مطابق با استاندارد باتری‌های لیتیومی انجام دهد. در مرحله نخست، شارژر با جریان ثابت (Constant Current) باتری را شارژ کرده و پس از رسیدن ولتاژ باتری به مقدار نهایی، وارد مرحله ولتاژ ثابت (Constant Voltage) می‌شود تا فرآیند شارژ بدون آسیب به سلول‌ها تکمیل شود. این روش، رایج‌ترین و مطمئن‌ترین شیوه شارژ باتری‌های لیتیومی بوده و موجب افزایش طول عمر و حفظ ظرفیت باتری در چرخه‌های شارژ و دشارژ می‌شود.

مدار BMS(BMS یا Battery Management System) وظیفه حفاظت از سلول‌ها در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان، اتصال کوتاه و عدم تعادل ولتاژ بین سلول‌ها را بر عهده دارد. استفاده هم‌زمان از شارژر استاندارد و BMS باعث افزایش طول عمر باتری، کاهش احتمال آسیب به سلول‌ها و افزایش ایمنی سیستم خواهد شد؛ به‌ویژه در کاربردهایی که باتری به‌طور مداوم در حال شارژ و دشارژ است.

این ماژول با توجه به ابعاد مناسب، راندمان بالا، جریان شارژ زیاد، نصب آسان و سازگاری با انواع پک‌های باتری لیتیومی 3 سل، یکی از گزینه‌های محبوب در میان تعمیرکاران، سازندگان تجهیزات الکترونیکی، تولیدکنندگان دستگاه‌های شارژی و علاقه‌مندان به پروژه‌های الکترونیک محسوب می‌شود. همچنین به دلیل کیفیت ساخت مناسب و طراحی ساده، تعمیر و نگهداری آن نیز آسان بوده و در صورت استفاده صحیح، عملکردی پایدار و قابل اعتماد در طولانی‌مدت ارائه می‌دهد.

کاربردها

• شارژ پک‌های باتری لیتیوم یون (Li-ion) سه سل (3S)

• شارژ باتری‌های لیتیوم پلیمر (Li-Po) سه سل

• دوچرخه‌های برقی و اسکوترهای شارژی

• ربات‌های متحرک و پروژه‌های رباتیک

• تجهیزات قابل حمل و دستگاه‌های شارژی

• منابع تغذیه اضطراری (UPS)

• سیستم‌های ذخیره‌سازی انرژی خورشیدی

• ساخت پاوربانک‌های صنعتی و خانگی

• تجهیزات پزشکی و ابزارهای اندازه‌گیری قابل حمل

• پروژه‌های DIY، آموزشی و تحقیقاتی

• تعمیر و نگهداری انواع پک‌های باتری لیتیومی

راه‌اندازی (Setup)

1. از یک منبع تغذیه DC مناسب (12.6V-13V DC) با ولتاژ و جریان متناسب را به پدهای P+,P- متصل کنید.

2. پد های P+,P- هم ورودی و هم خروجی برد می باشد.

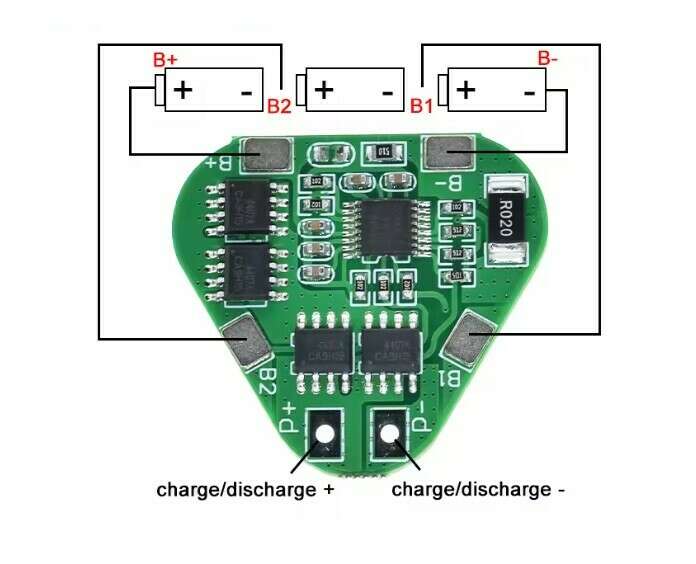

3. پک باتری سه تایی مثبت و منفی کلی دارد که آن ها را به B+,B- متصل کنید و محل اتصال باتری ها به هم را به ترتیب به B1,B2 متصل کنید. برای درک بهتر بهتصاویر محصول مشاهده کنید.

4. حتما از اتصلات محکم و مناسب با سیم های قطر مناسب که توانایی عبور جریان بالا را اشته باشد استفاده کنید.

5. با رسیدن ولتاژ باتری به 12.6 ولت، شارژر وارد مرحله ولتاژ ثابت شده و پس از کاهش جریان، شارژ کامل می‌شود.

6. در پک باتری از باتری های سالم و هم ظرفیت با مشخصات شبیه به هم استفاده کنید در غیر این صورت احتمال افزایش دمای پک باتری و آسیب به ماژول هست.

نکات مهم در استفاده

• این شارژر فقط برای پک‌های لیتیومی 3 سل (3S) و یا لیتیوم پلیمر با ولتاژ شارژ نهایی 12.6 ولت مناسب است.

• از شارژ باتری‌های سرب اسیدی، نیکل کادمیوم (Ni-Cd)، نیکل متال هیدرید (Ni-MH) یا سایر انواع باتری با این شارژر خودداری کنید.

• از منبع تغذیه با توان کافی استفاده کنید؛ در غیر این صورت شارژر قادر به تأمین جریان نامی نخواهد بود.

• هنگام شارژ، شارژر را در محیطی با تهویه مناسب قرار دهید تا از افزایش دمای قطعات جلوگیری شود.

• از اتصال معکوس قطب‌های مثبت و منفی باتری یا منبع تغذیه خودداری کنید چرا که باعث آسیب به ماژول می شود.

• در صورت داغ شدن غیرعادی شارژر یا باتری، فرآیند شارژ را متوقف کرده و اتصالات و سلامت باتری ها را بررسی کنید.

• از شارژ باتری‌های آسیب‌دیده، متورم یا دارای نشتی خودداری کنید.

• پیش از اتصال، از سالم بودن پک باتری و بالانس بودن ولتاژ سلول‌ها اطمینان حاصل کنید.

مشخصات فنی:

نوع محصول: ماژول شارژر باتری لیتیومی
مدل شارژر: باتری 3 سل سه گوش (برد سبز) HX-3S-03
نوع باتری قابل پشتیبانی: Li-ion لیتیوم یون، Li-Po لیتیوم پلیمر
تعداد سلول باتری: 3 سل (3S)
ولتاژ نامی باتری: 11.1 ولت DC
ولتاژ شارژ نهایی: 12.6 ولت DC (4.2V برای هر سلول)
روش شارژ: CC/CV (جریان ثابت / ولتاژ ثابت)
حداکثر جریان شارژ: 8 آمپر
حداکثر جریان لحظه‌ای: 9 تا 10 آمپر
جریان مصرفی ماژول در حالت شارژ کامل: کمتر از 30 میکروآمپر
ولتاژ ورودی: 12.6 تا 13 ولت DC
ولتاژ شارژ بیش از حد: 4.25 تا 4.35V ±0.05V برای هر سلول باتری
ولتاژ دشارژ بیش از حد: 2.3 تا 3.0V ±0.05V برای هر سلول باتری
مقاومت داخلی: 100mΩ
حفاظت در برابر اتصال معکوس: ندارد
حفاظت در برابر اتصال کوتاه: محافظت با تأخیر و بازیابی خودکار
محافظت در برابر شارژ بیش از حد (Over Charge Protection): دارد
محافظت در برابر تخلیه بیش از حد (Over Discharge Protection): دارد
نشانگر وضعیت شارژ: ندارد
نوع اتصال: لحیم کاری
نوع خنک‌کاری: در توان‌های بالا نیاز به خنک‌کاری دارد
دمای کاری: 40- تا 50+ درجه سانتی‌گراد

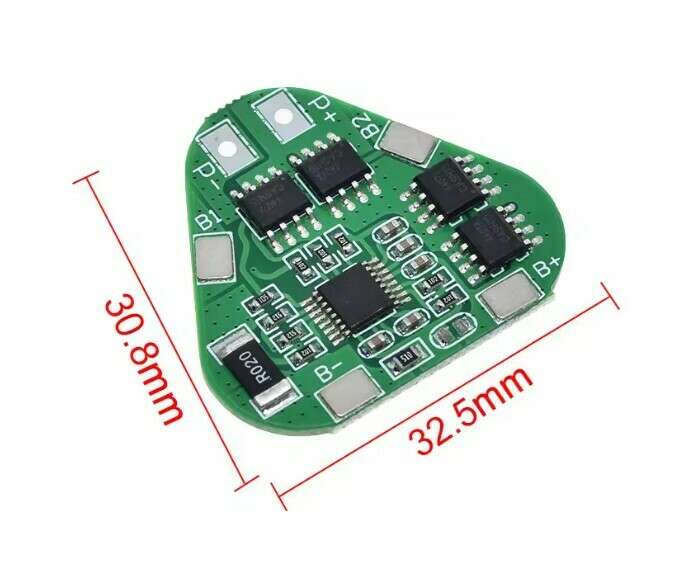

ابعاد برد: 30 × 30 × 2.8 میلی‌متر
کاربرد: شارژ پک‌های باتری 3S، باتری‌های 18650، تجهیزات شارژی، رباتیک، UPS، سیستم‌های خورشیدی و پروژه‌های DIY

پرسش و پاسخ

شارژر باتری 3 سل 8 آمپر برای چه نوع باتری‌هایی مناسب است؟

این شارژر برای باتری‌های لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) با آرایش 3 سل (3S) و ولتاژ نامی 11.1 ولت طراحی شده و ولتاژ شارژ نهایی آن 12.6 ولت است.

آیا این شارژر برای باتری‌های 18650 قابل استفاده است؟

بله. این ماژول برای شارژ پک‌های 18650 سه سل (3S) که به‌صورت سری متصل شده‌اند، کاملاً مناسب است.

آیا این شارژر دارای مدار محافظ باتری (BMS) است؟

بله. این شارژر وظیفه مدیریت شارژ باتری و محافظت از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اتصال کوتاه و اضافه جریان، (برد BMS مناسب) را بر عهده دارد.

ولتاژ خروجی این شارژر چقدر است؟

ولتاژ خروجی در حالت شارژ کامل این شارژر 12.6 ولت DC است که ولتاژ استاندارد شارژ کامل یک پک باتری لیتیومی 3 سل محسوب می‌شود.

آیا می‌توان از این شارژر برای باتری‌های 12 ولت سرب اسیدی استفاده کرد؟

خیر. این محصول فقط برای باتری‌های لیتیومی 3 سل طراحی شده و برای باتری‌های سرب اسیدی، ژل، نیکل کادمیوم (Ni-Cd) یا نیکل متال هیدرید (Ni-MH) مناسب نیست.

جریان 8 آمپر چه مزیتی دارد؟

جریان شارژ 8 آمپر باعث کاهش زمان شارژ باتری‌های پرظرفیت می‌شود، اما ظرفیت باتری باید امکان شارژ با این جریان را داشته باشد. همیشه جریان شارژ را مطابق توصیه سازنده باتری انتخاب کنید.

آیا هنگام شارژ، برد گرم می‌شود؟

در جریان‌های بالا، گرم شدن برد طبیعی است. توصیه می‌شود شارژر در محیطی با تهویه مناسب نصب شود و در صورت استفاده مداوم با جریان بالا، از خنک‌کاری مناسب بهره ببرید.

از کجا بفهمیم باتری کاملاً شارژ شده است؟

ای مدل نشانگر وضعیت شارژ ندلرد می توانید ماژول نشانگر شارژ را از طریق لینک زیر تهیه کنید:

https://jamtronic.com/?s=نشانگر+میزان+شارژ&post_type=product

آیا این شارژر برای پروژه‌های DIY و رباتیک مناسب است؟

بله. این شارژر به دلیل جریان شارژ بالا، راه‌اندازی آسان، ابعاد مناسب و سازگاری با انواع پک‌های لیتیومی 3 سل، گزینه‌ای مناسب برای پروژه‌های رباتیک، تجهیزات قابل حمل، سیستم‌های خورشیدی، UPS، ابزارهای شارژی و پروژه‌های DIY است.

1 دیدگاه برای شارژر باتری 3 سل سه گوش (برد سبز) 8 آمپر

طاها علیزاده عفراوی – خرداد 16, 1404 - ژوئن 6, 2025

امتیاز 5 از 5
محدوده ولتاژ ورودی برای شارژش چند ولته اگر یه ۱۲ ولت عادی از یه شارژر فست شارژ بگیریم بهش بدیم شارژ میکنه؟
- پشتیبان جم ترونیک – مرداد 18, 1404 - اوت 9, 2025

  سلام وقت بخیر ، ولتاژ شارژ: 12.6 تا 13 ولت
