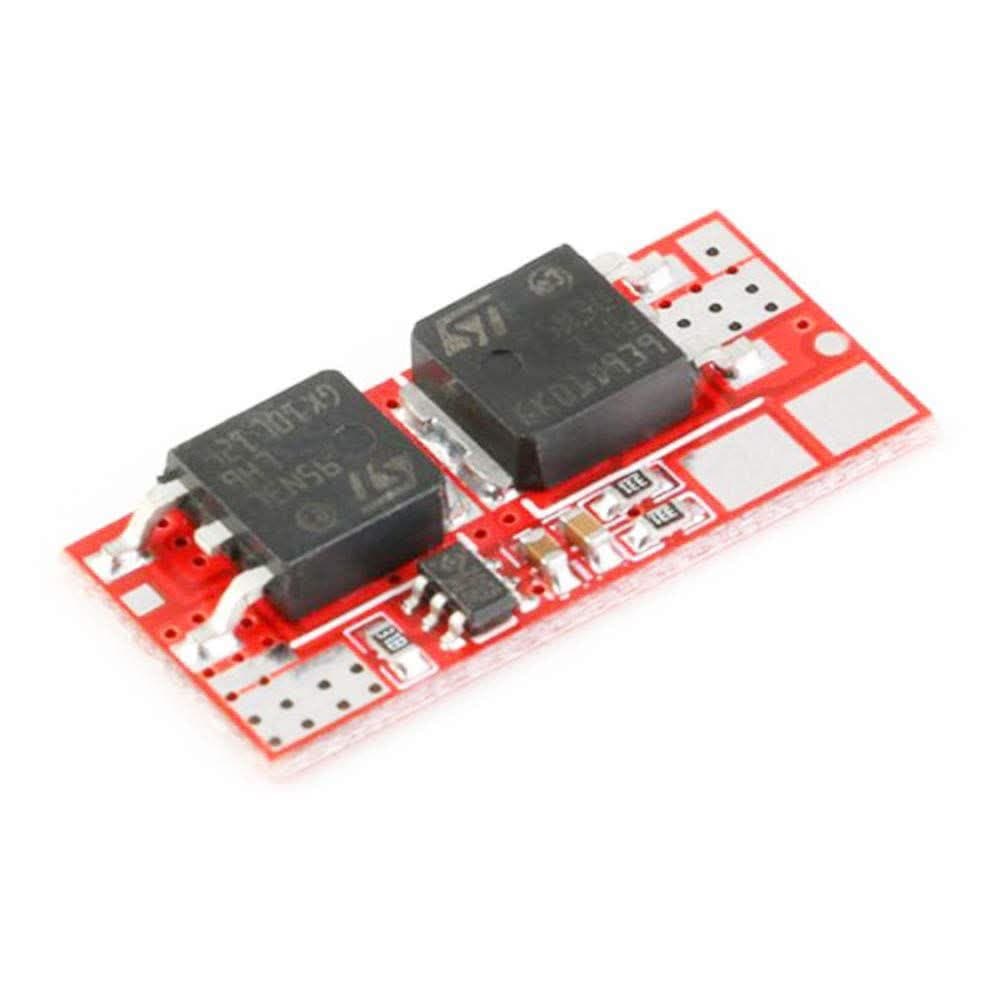

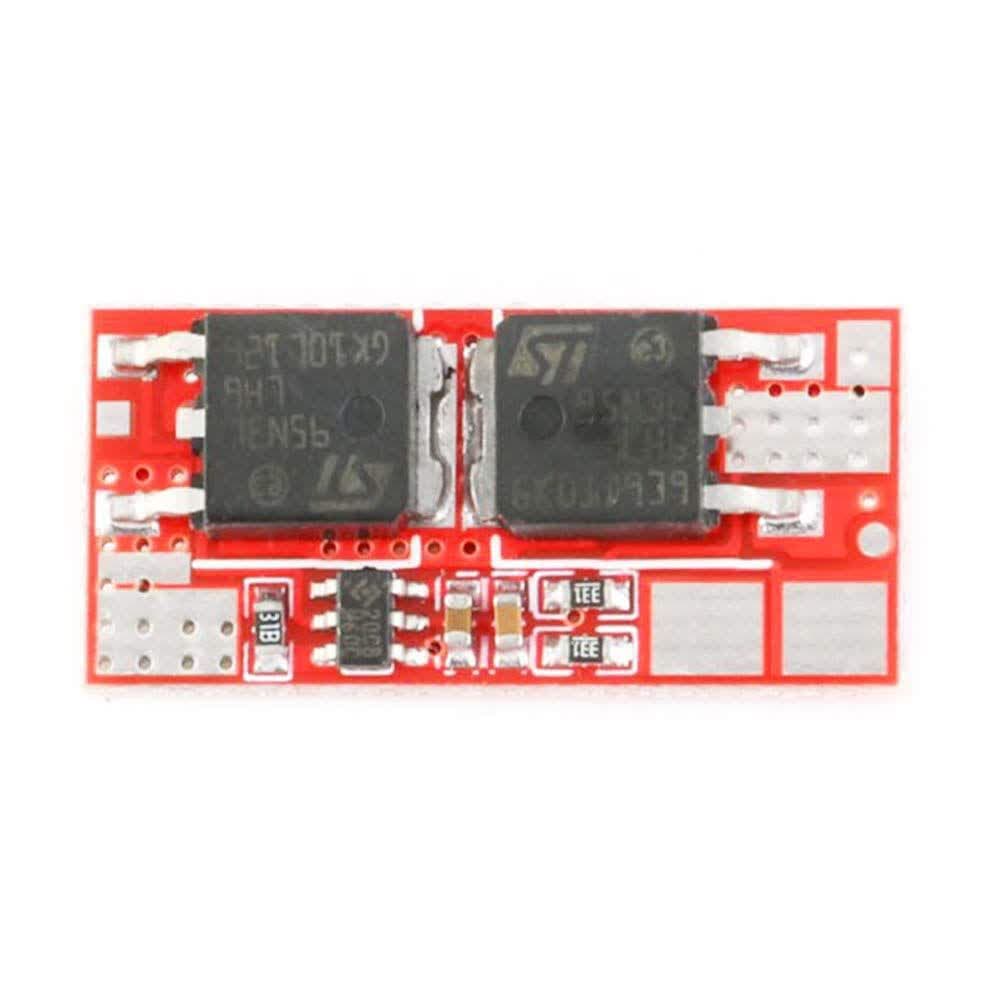

ماژول BMS محافظ شارژ باتری لیتیومی 2 سل 10 آمپر برد قرمز (2S 7.4V)
ماژول BMS محافظ شارژ باتری لیتیومی 2 سل 10 آمپر برد قرمز یکی از پرکاربردترین بردهای مدیریت و حفاظت باتری (Battery Management System) برای ساخت پکهای باتری 7.4 ولت است. این برد با پشتیبانی از دو سلول لیتیوم یون (Li-ion) یا لیتیوم پلیمر (Li-Po) که بهصورت سری متصل شدهاند، از باتری در برابر خطراتی مانند شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و موجب افزایش ایمنی، عملکرد پایدار و طول عمر باتری میشود.
اگر قصد ساخت پک باتری با سلولهای 18650، 21700 یا سایر باتریهای لیتیومی را دارید، استفاده از یک برد BMS استاندارد ضروری است. این ماژول با طراحی ساده و ابعاد کوچک، بهراحتی در انواع پروژههای الکترونیکی، صنعتی و قابل حمل نصب میشود و از باتری در برابر آسیبهای ناشی از شرایط غیرعادی محافظت میکند.
این برد که در بازار با نام BMS 2S 10A برد قرمز شناخته میشود، برای پکهای باتری 2 سل (2S) با ولتاژ نامی 7.4 ولت و ولتاژ شارژ کامل 8.4 ولت طراحی شده است. مدار حفاظتی بهصورت پیوسته ولتاژ هر سلول را کنترل میکند و در صورت افزایش بیش از حد ولتاژ هنگام شارژ یا کاهش بیش از حد ولتاژ هنگام تخلیه، مسیر جریان را قطع میکند. همچنین در صورت بروز اتصال کوتاه یا عبور جریان بیش از حد مجاز، برد بهسرعت خروجی را غیرفعال کرده و از آسیب دیدن باتری و تجهیزات متصل جلوگیری میکند.
اتصال این برد بسیار ساده بوده و از طریق ترمینالهای B+، B1، B- برای اتصال باتری و B+، C- برای اتصال شارژر و مصرفکننده انجام میشود. تنها کافی است سلولها بهدرستی سیمبندی شوند تا مدار حفاظت بهصورت خودکار عملیات کنترل و حفاظت را انجام دهد.
نکته مهم این است که برد BMS، شارژر باتری نیست. این محصول تنها وظیفه مدیریت و حفاظت از پک باتری را بر عهده دارد و برای شارژ باتری باید از یک شارژر مخصوص باتری لیتیومی 2 سل با ولتاژ خروجی 8.4 ولت و روش شارژ CC/CV استفاده شود. استفاده از شارژر مناسب در کنار این برد، علاوه بر افزایش طول عمر باتری، عملکرد ایمن و پایدار سیستم را تضمین میکند.
کاربردها
• ساخت پک باتری 7.4 ولت با سلولهای 18650، 21700 و Li-Po
• حفاظت از باتری در برابر شارژ بیش از حد (Over Charge)
• جلوگیری از تخلیه بیش از حد (Over Discharge)
• محافظت در برابر اضافه جریان (Over Current)
• حفاظت در برابر اتصال کوتاه (Short Circuit)
• استفاده در تجهیزات رباتیک و مکاترونیک
• ساخت منابع تغذیه و باتریهای قابل حمل
• سیستمهای روشنایی اضطراری و چراغهای شارژی
• اسپیکرها و تجهیزات صوتی قابل حمل
• تجهیزات پزشکی قابل حمل
• دستگاههای اندازهگیری و ابزارهای الکترونیکی
• سیستمهای خورشیدی کوچک و ذخیرهساز انرژی
• دوچرخه و اسکوتر برقی سبک (در محدوده جریان مجاز)
• پروژههای DIY، آموزشی و تحقیقاتی

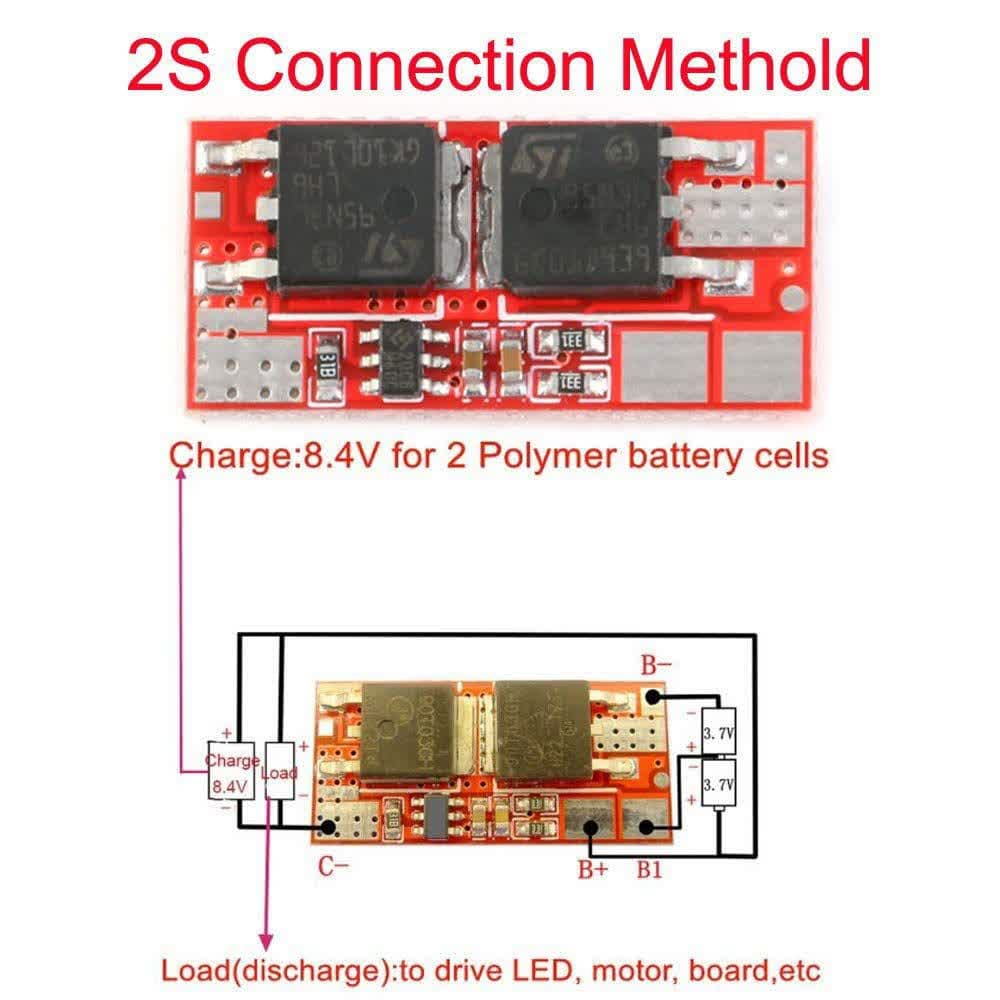

راهاندازی (Setup)
1. ابتدا دو سلول لیتیومی همولتاژ (3.7 V DC) و همظرفیت را بهصورت سری متصل کنید.
2. باتریها را به پایههای B+، B1 و B- مطابق ترتیب صحیح سیمبندی نمایید.
سیمبندی برد
• B+ → مثبت سلول دوم (مثبت پک باتری)
• B1 → نقطه اتصال بین دو سلول
• B- → منفی سلول اول (منفی پک باتری)
3. شارژر مخصوص 8.4 ولت CC/CV را به پایههای B+ و C- متصل کنید.
4. مصرفکننده نیز باید به همان پایههای B+ و C- متصل شود. و در پس از جداسازی شارژر قابل استفاده است.
5. پس از اتصال، برد بهصورت خودکار عملیات حفاظت از باتری را انجام میدهد و نیازی به تنظیمات یا برنامهریزی ندارد.
نکات مهم در استفاده
• این برد شارژر باتری نیست و فقط وظیفه مدیریت و حفاظت از پک باتری را بر عهده دارد.
• برای شارژ، حتماً از شارژر مخصوص باتری لیتیومی 2 سل (8.4 ولت CC/CV) استفاده کنید.
• فقط از باتریهای لیتیوم یون (Li-ion) یا لیتیوم پلیمر (Li-Po) استفاده کنید.
• از ترکیب باتریهای نو و کارکرده یا باتریهایی با ظرفیت و برند متفاوت در یک پک خودداری کنیدچرا که باعث آسیب به برد می شود.
• قبل از اتصال برد، قطبیت پایههای B+، B1، B-، B+ و C- را چندین بار بررسی کنید؛ اتصال اشتباه باعث آسیب به برد یا باتری میشود.
• از اتصال کوتاه خروجی برد خودداری کنید، هرچند مدار دارای حفاظت اتصال کوتاه است اما اتصتال کوتاه خروجی با دفعات باعث آسیب به برد میشود.
• برای جریانهای نزدیک به 10 آمپر، از سیم با سطح مقطع مناسب و نسوز و تهویه کافی استفاده کنید تا از افزایش دمای برد جلوگیری شود.
• این برد برای پک باتری 2 سل (2S) طراحی شده و نباید برای پکهای 1 سل یا 3 سل و بیشتر استفاده شود.
• در صورت استفاده طولانیمدت در جریانهای بالا، دمای برد را کنترل کرده و در صورت نیاز از خنککننده یا جریان کاری پایینتر استفاده کنید.
• هنگام نصب، از تماس برد با قطعات فلزی یا بدنه هادی جلوگیری کنید تا احتمال اتصال کوتاه کاهش یابد.
• در صورت مشاهده تورم، آسیبدیدگی یا افزایش غیرعادی دمای باتری، استفاده از پک را متوقف کرده و باتریها را بررسی یا تعویض کنید.
مشخصات فنی:
نام محصول: ماژول BMS محافظ شارژ باتری لیتیومی 2 سل 10 آمپر برد قرمز
نوع برد: BMS (Battery Management System)
مدل: 2S 10A Red PCB
تعداد سلول قابل پشتیبانی: 2 سل (2S) سری
نوع باتری: لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po)
ولتاژ نامی پک باتری: 7.4 ولت
ولتاژ شارژ کامل: 8.4 ولت
حداکثر جریان شارژ و دشارژ: 10 آمپر
ولتاژ شارژ بیش از حد: 4.26 تا 4.31 ولت برای هر سلول
ولتاژ دشارژ بیش از حد: 2.9 تا 3.10 ولت برای هر سلول
حفاظت در برابر شارژ بیش از حد: دارد (Over Charge Protection)
حفاظت در برابر تخلیه بیش از حد: دارد (Over Discharge Protection)
حفاظت در برابر اضافه جریان: دارد (Over Current Protection)
حفاظت در برابر اتصال کوتاه: دارد (Short Circuit Protection)
حفاظت حرارتی: ندارد
بالانس سلول: دارد
روش شارژ باتری: شارژر خارجی 8.4 ولت با روش CC/CV

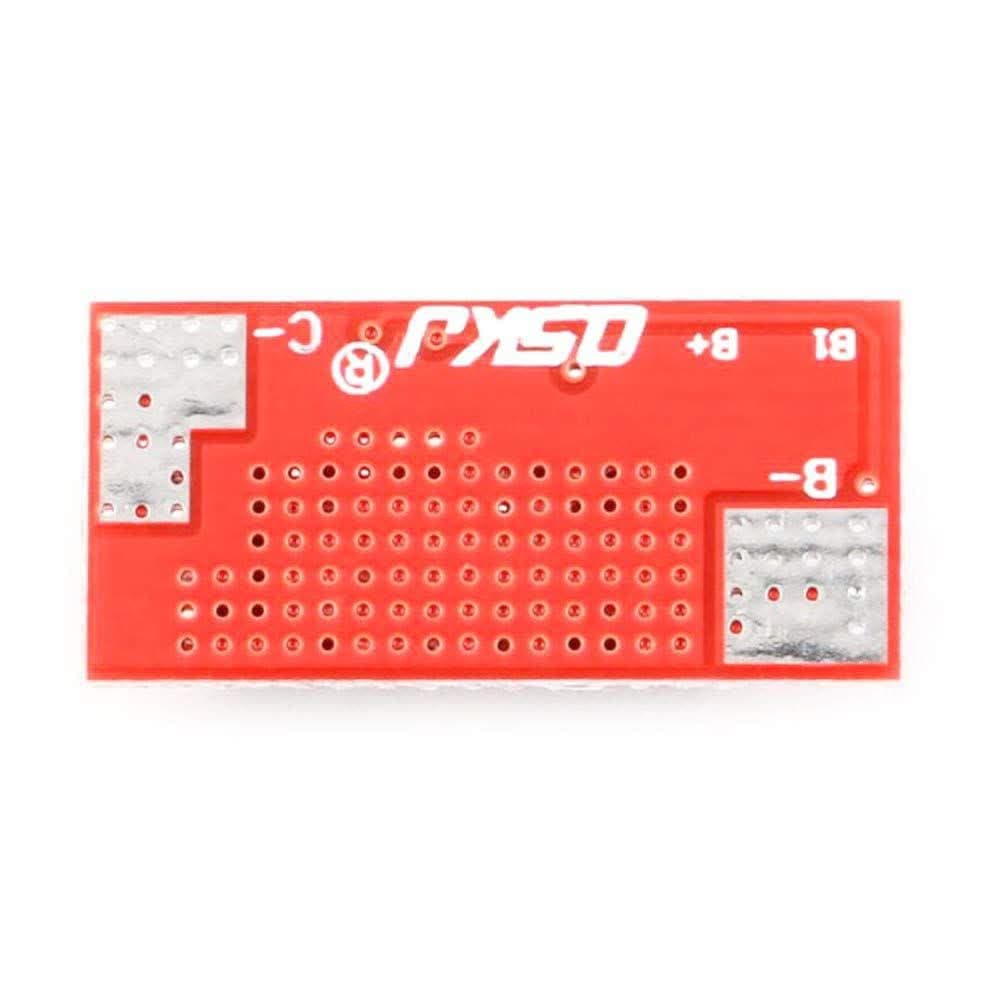

ترمینالهای باتری: B+، B1 (BM)، B-
ترمینالهای شارژ و خروجی: B+، C-
نوع نصب: لحیمکاری

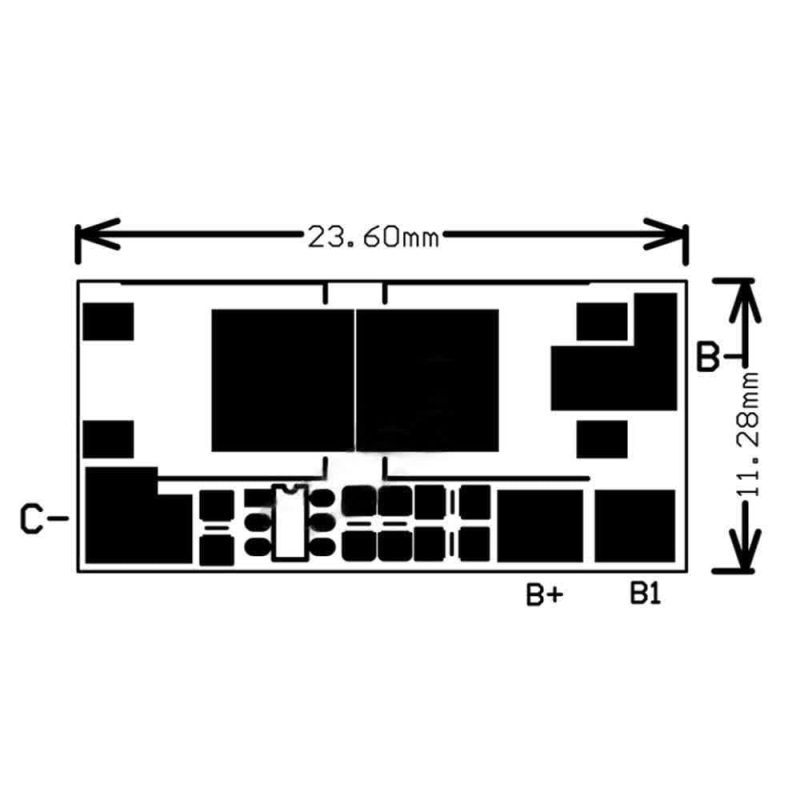

ابعاد تقریبی: 24 × 12 × 3 میلیمتر
دمای کاری: 40- تا 85+ درجه سانتیگراد
کاربرد: ساخت پک باتری 7.4 ولت، باتریهای 18650، تجهیزات شارژی، رباتیک، سیستمهای خورشیدی، اسپیکر، روشنایی اضطراری و پروژههای الکترونیکی
پرسش و پاسخ
ماژول BMS 2S 10A چه وظیفهای دارد؟
این ماژول وظیفه مدیریت و حفاظت از پک باتری لیتیومی 2 سل را بر عهده دارد و از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافهجریان و اتصال کوتاه محافظت میکند.
آیا این برد شارژر باتری است؟
خیر. این محصول شارژر نیست و تنها یک برد مدیریت باتری (BMS) است. برای شارژ باتری باید از شارژر مخصوص باتری لیتیومی 2 سل با خروجی 8.4 ولت و روش CC/CV استفاده شود.
این برد برای چه نوع باتریهایی مناسب است؟
این ماژول برای باتریهای لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) که بهصورت 2 سل سری (2S) متصل شدهاند، مناسب است.
آیا میتوان از این برد برای باتریهای 18650 استفاده کرد؟
بله، این برد یکی از رایجترین گزینهها برای ساخت پک باتری 7.4 ولت با سلولهای 18650 است و با سایر سلولهای لیتیومی مشابه نیز سازگار است.
حداکثر جریان قابل تحمل این برد چقدر است؟
حداکثر جریان نامی این برد 10 آمپر است. برای افزایش طول عمر و کاهش دمای برد، بهتر است جریان مصرفی بهصورت مداوم کمتر از مقدار حداکثر باشد.
آیا این برد قابلیت بالانس سلولها را دارد؟
این مدل برد قرمز 2S 10A دارای مدار بالانس است.
پایههای B+، BM، B-، P+ و P- چه کاربردی دارند؟
- B+: اتصال به مثبت پک باتری
- BM (یا B1): اتصال بین دو سلول
- B-: اتصال به منفی پک باتری
- B+ و C-: اتصال شارژر و مصرفکننده
اگر باتری بیش از حد تخلیه شود، چه اتفاقی میافتد؟
در صورت کاهش ولتاژ باتری به کمتر از حد مجاز، برد خروجی را قطع میکند تا از آسیب دیدن سلولهای لیتیومی جلوگیری شود. پس از اتصال شارژر مناسب، برد مجدداً فعال خواهد شد.
آیا این برد در برابر اتصال کوتاه محافظت میکند؟
بله، در صورت بروز اتصال کوتاه در خروجی، مدار حفاظتی جریان را قطع میکند تا از آسیب دیدن باتری و برد جلوگیری شود.
آیا میتوان از این برد برای پکهای 3 سل یا 4 سل استفاده کرد؟
خیر، این ماژول فقط برای پکهای 2 سل (2S) طراحی شده است و استفاده از آن برای تعداد سلولهای بیشتر یا کمتر توصیه نمیشود.
آیا میتوان باتریهای با ظرفیت یا برند متفاوت را به این برد متصل کرد؟
توصیه نمیشود. برای عملکرد بهتر و افزایش عمر پک باتری، از سلولهایی با ظرفیت، برند، وضعیت سلامت و ولتاژ اولیه یکسان استفاده کنید. این کار باعث عملکرد صحیح مدار حفاظت و کاهش اختلاف ولتاژ بین سلولها میشود.
