شارژر باتری لیتیومی 2 سل 4 آمپر با ورودی Type-C | شارژ سریع 7.4 ولت
شارژر باتری لیتیومی 2 سل 4 آمپر با ورودی Type-C یک ماژول شارژر افزاینده ولتاژ (Boost Step-Up) است که ولتاژ ورودی 5 ولت را به ولتاژ لازم برای شارژ باتری 2 سل (7.4 ولت) افزایش میدهد. این ماژول با استفاده از پورت Type-C مدرن و استاندارد، بهراحتی با شارژر موبایل، لپتاپ یا آداپتور USB قابل اتصال است.
کاربردها
• شارژ باتری لیتیومی 2 سل7.4 ولت — برای Drone، ربات برقی، لپتاپ
• ساخت پاور بانک 2 سل — با اتصال باتری 2 سل و پورت خروجی USB
• شارژر Drone الکتریکی — برای باتریهای 2 سل Li-Po (7.4 ولت)
• سیستم برق اضطراری UPS کوچک — با باتری 2 سل و شارژر Boost
• شارژر وسیله نقلیه الکتریکی کوچک — برای اسکوتر، ماشین شارژی کودک
• شارژر دوربین دیجیتال یا تبلت — با باتری 2 سل داخلی
• پروژههای الکترونیکی 2 سل — برای آردوینو، ESP32 با باتری 2 سل
راهاندازی
1. اتصال ورودی Type-C:
• یک کابل USB Type-C به شارژر 5 ولت وصل کنید و به پورت Type-C ماژول متصل کنید
• یا ولتاژ 5 ولت DC را به پدهای IN+ و IN- ماژول وصل کنید

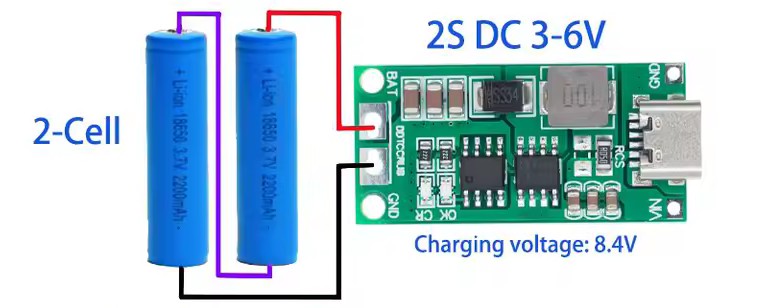

2. اتصال باتری 2 سل:
• باتری لیتیومی 2 سل (7.4 ولت نامی، 8.4 ولت شارژ کامل) را به پدهای BAT (مثبت) و GND (منفی) وصل کنید
• باتری باید 2 سلول سری (3S) باشد — برای باتری 3 سل از ماژول 3S استفاده کنید
3. اتصال مصرفکننده (لود):
• برای اتصال مصرف کننده از دو سرخود باتری ها خروجی گرفته شود.
4. تست وضعیت شارژ:
• LED قرمز روشن میشود — باتری در حال شارژ است (CR)
• وقتی باتری به 8.4 ولت رسید، LED سبز روشن میشود و شارژ قطع میشود(OK)
نکات مهم در استفاده
• ولتاژ ورودی 5 ولت: از شارژر استاندارد 5 ولت Type-C استفاده کنید — ولتاژ بالاتر (مثلاً 9 ولت فستشارژ) به ماژول آسیب میدهد.
• ولتاژ شارژ کامل 8.4 ولت: ماژول باتری را دقیقاً روی 8.4 ولت قطع میکند (4.2×2 ولت برای 2 سل) — این ولتاژ استاندارد است.
• برق ورودی با توان کافی: شارژر باید حداقل 5 وات (5 ولت × 1 آمپر) توان داشته باشد — برای جریان 4 آمپر، شارژر 20 وات (5 ولت × 4 آمپر) نیاز است.
• محافظت اتصال کوتاه: اگر خروجی اتصال کوتاه شود، ماژول قطع میشود — از اتصال کوتاه جلوگیری کنید.
• محافظت اضافهجریان: اگر جریان دشارژ از حداکثر بگذرد، ماژول قطع میشود.
• قطعکن اتوماتیک: وقتی باتری به8.4 ولت رسید، شارژ قطع میشود و LED سبز روشن میشود — از شارژ بیشحد جلوگیری میکند.
• باتری با BMS: برای باتریهای بدون مدار محافظ داخلی، حتماً از BMS 2S جداگانه استفاده کنید — ماژول شارژر protective کامل نیست و قابلیت بالانس کردن سلول ها را ندارد.

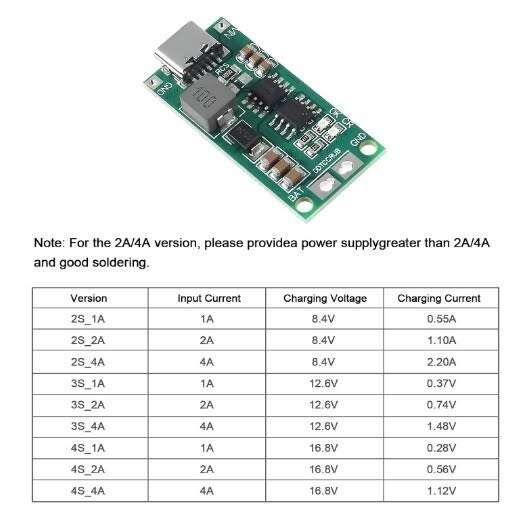

مشخصات فنی:
نام محصول: شارژر باتری لیتیومی 2 سل 4 آمپر با Type-C
مدل: 2S 4A Multi-Cell
نوع شارژر: Boost Step-Up افزاینده ولتاژ
درگاه ورودی: USB Type-C
ولتاژ ورودی: 3 تا 6 ولت DC توصیه 5 ولت
ولتاژ ورودی توصیهشده: 5 ولت DC از شارژر Type-C
ولتاژ شارژ کامل (3 سل): 8.4 ولت DC 4.2×2 ولت
ولتاژ باتری (3 سل نامی): 7.4 ولت DC 3.7×2 ولت
جریان شارژ: 2.2 آمپر
جریان ورودی (حداکثر): 4 آمپر
فرکانس سوییچینگ: 1 مگاهرتز
نشانگر LED: قرمز (در حال شارژ) + سبز (شارژ کامل)
قطعکن اتوماتیک: دارد — وقتی باتری به 8.4 ولت رسید قطع میشود
دمای کاری: -10 تا +85 درجه سانتیگراد
محافظتها: اتصال کوتاه، اضافهجریان، شارژ بیشحد، دشارژ بیشحد
نوع باتری قابل شارژ: لیتیوم یون (Li-Ion) و لیتیوم پلیمری (Li-Po) 3 سل

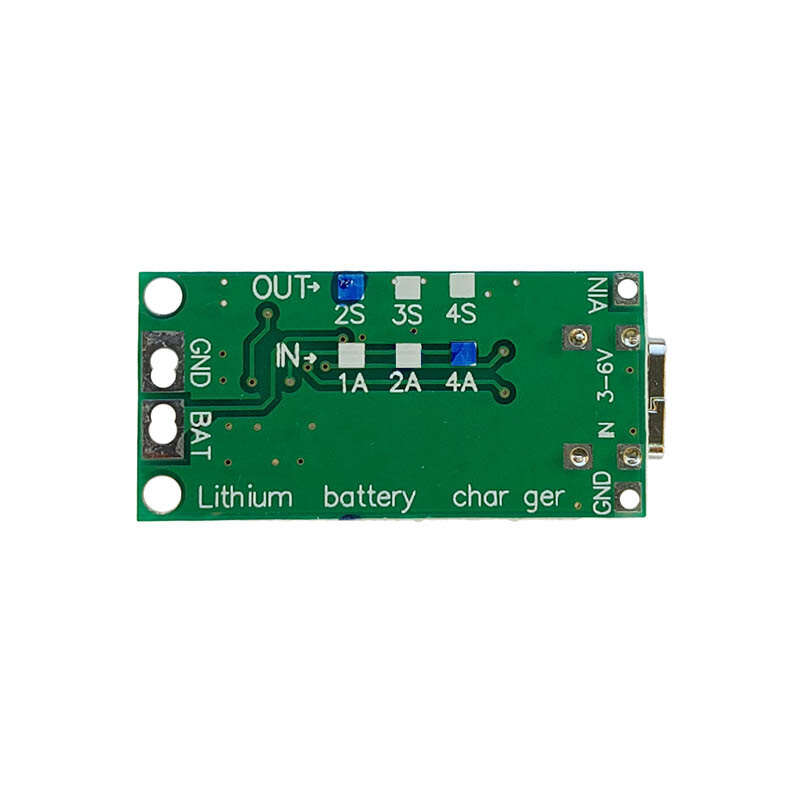

پدهای ورودی: IN+ و IN- ورودی و سوکت 5 ولت Type-C
پدهای باتری: BATمثبت و GNDمنفی
ابعاد برد: 39mm x 18mm x 6.3mm
پرسش و پاسخ
آیا این ماژول برای باتری 2 سل (8.4 ولت) هم مناسب است؟
خیر — ماژول فقط برای باتری 2 سل (8.4 ولت) است — برای باتری 3 سل، ماژول 3S 4A یا نیاز است.
چرا LED قرمز روشن نمیشود؟
• ورودی 5 ولت Type-C وصل نیست
• باتری معکوس وصل شده
• باتری کاملاً شارژ شده LED سبز روشن است
• ماژول آسیب دیده
آیا میتوانم از شارژر فستشارژ 9 ولت استفاده کنم؟
خیر — ماژول فقط 3 تا 6 ولت میپذیرد و ولتاژ توصیهشده 5 ولت است — شارژر 9 ولت به ماژول آسیب میدهد.
تفاوت ماژول 2S با 4S چیست؟
ماژول 2S برای 2 سل 7.4 ولت (شارژ کامل 8.4 ولت) یعنی برای دو باتری که سری شده باشند قابل استفاده است.— ماژول 4S برای 4 سل 14.8 ولت (شارژ کامل 16.8 ولت) یعنی برای چهار باتری که سری شده باشند طراحی شده است.
آیا این ماژول بالانسر (Balancer) است؟
نه. این ماژول فقط مدیریت شارژ و دشارژ را انجام میدهد و بالانسر نیست.
