ماژول شارژر باتری لیتیومی لیتیوم فسفات آهن 1 سل TP5000 قرمز | جریان قابل تنظیم تا 2A

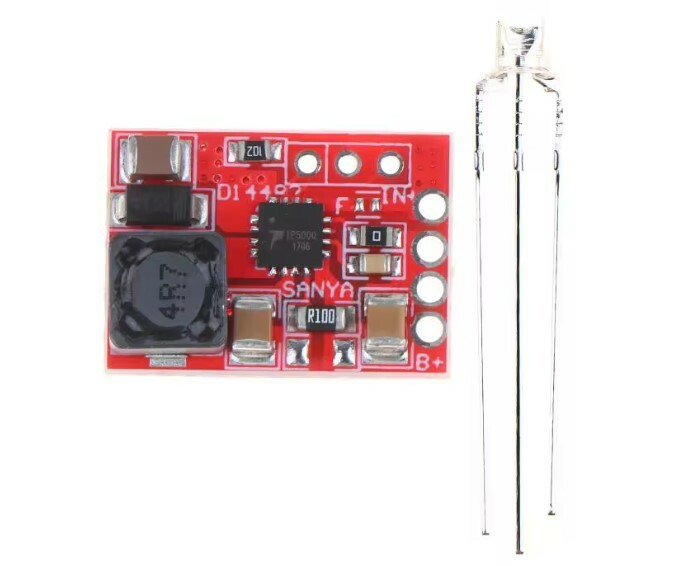

ماژول شارژر باتری لیتیومی 1 سل TP5000 قرمز یکی از ماژولهای کاربردی برای شارژ باتریهای تکسل لیتیومی در پروژههای الکترونیکی، تجهیزات قابل حمل و مدارهای DIY است. این برد با استفاده از آیسی TP5000 طراحی شده و امکان شارژ باتریهای لیتیومیون، لیتیومپلیمر و در تنظیمات مناسب، باتریهای لیتیومآهنفسفات یا LiFePO4 را فراهم میکند.
اگر در پروژه خود به دنبال یک شارژر باتری لیتیومی تک سل کوچک، کاربردی و قابل تنظیم هستید، ماژول TP5000 میتواند گزینه مناسبی باشد. این ماژول برای شارژ یک سلول باتری لیتیومی طراحی شده و با انتخاب صحیح ولتاژ شارژ و تنظیم مناسب جریان، میتوان از آن برای طیف گستردهای از باتریهای قابل شارژ استفاده کرد.
از مهمترین ویژگیهای این برد میتوان به پشتیبانی از جریان شارژ قابل تنظیم، امکان انتخاب حالت شارژ باتری لیتیومیون یا LiFePO4 و طراحی فشرده اشاره کرد. همین ویژگیها باعث شده است ماژول TP5000 در ساخت تجهیزات پرتابل، پروژههای رباتیک، مدارهای آردوینو، سیستمهای IoT، چراغهای شارژی، پاوربانکهای سفارشی و پروژههای الکترونیکی مورد توجه قرار گیرد.
برخلاف بسیاری از مدارهای شارژ خطی، طراحی سوئیچینگ TP5000 برای کاربردهایی که به جریان شارژ بالاتر تا 2 آمپر نیاز دارند، گزینه مناسبی محسوب میشود. با این حال، در جریانهای بالاتر از 1 آمپر، تولید گرما در قطعات توان افزایش پیدا میکند و استفاده از هیتسینک برای بهبود دفع حرارت توصیه میشود.
کاربردها
• شارژ باتریهای تک سل 18650
• پروژههای آردوینو و میکروکنترلر وسایر میکروکنترلر ها:میتوان از یک باتری لیتیومی تکسل بهعنوان منبع تغذیه استفاده کرد و شارژ آن را با ماژول TP5000 انجام داد.
• ساخت تجهیزات قابل حمل:این ماژول برای ساخت انواع تجهیزات پرتابل مانند دیتالاگرها، دستگاههای اندازهگیری، سنسورهای بیسیم، تجهیزات هوشمند و ابزارهای باتریخور کاربرد دارد.
• پروژههای رباتیک:در رباتهای کوچک، ماشینهای کنترلی و سایر پروژههای رباتیک قابل حمل، ماژول TP5000 میتواند برای شارژ باتری لیتیومی تکسل مورد استفاده قرار گیرد.
• ساخت چراغها و لامپهای شارژی:برای ساخت چراغ LED قابل شارژ، چراغ اضطراری، چراغ کمپینگ و سیستمهای روشنایی باتریمحور میتوان از این ماژول استفاده کرد.
• پروژههای اینترنت اشیا (IoT):در دستگاههای اینترنت اشیا که با باتری لیتیومی کار میکنند، این ماژول میتواند بهعنوان بخش شارژ باتری در مدار مورد استفاده قرار گیرد.
• ساخت پاوربانک و تجهیزات DIY:برای ساخت پروژههای سفارشی مانند پاوربانک، تجهیزات قابل حمل و مدارهای DIY میتوان از ماژول TP5000 برای شارژ سلول لیتیومی به عنوان شارژر استفاده کرد. در این نوع پروژهها، استفاده از مدارهای حفاظتی و مدار مدیریت توان مناسب نیز اهمیت دارد.
• شارژ باتریهای LiFePO4:با تغییر تنظیم مربوط به محل لحیمکاری F، میتوان از نسخه مناسب این ماژول برای شارژ باتریهای LiFePO4 با ولتاژ نامی 3.2 ولت و ولتاژ نهایی شارژ 3.6 ولت استفاده کرد.
راهاندازی
راهاندازی ماژول TP5000 ساده است، اما انتخاب صحیح نوع باتری، ولتاژ شارژ و جریان شارژ اهمیت زیادی دارد.
مرحله 1: انتخاب نوع باتری
ابتدا نوع باتری را مشخص کنید:
• باتری Li-ion یا Li-Po (باتری لیتیومی و لیتویم پلیمر) با ولتاژ نامی 3.6 یا 3.7 ولت و ولتاژ شارژ نهایی 4.2 ولت
• باتری LiFePO4 (باتیر لیتیوم فسفات آهن) با ولتاژ نامی 3.2 ولت و ولتاژ شارژ نهایی 3.6 ولت
مرحله 2: تنظیم حالت شارژ
برای شارژ باتریهای معمولی لیتیومیون و لیتیومپلیمر، اتصال لحیم مشخصشده با علامت F باید برقرار باشد.
برای شارژ باتریهای LiFePO4، قلع موجود روی اتصال پیشفرض F باید برداشته شود تا حالت شارژ 3.6 ولت فعال شود.
“قبل از اتصال باتری، حتماً از صحیح بودن حالت شارژ اطمینان حاصل کنید.”
مرحله 3: تنظیم جریان شارژ
جریان شارژ توسط مقاومت نمونهبرداری روی برد تعیین میشود. ولتاژ نمونهبرداری مدار حدود 0.1 ولت است و جریان از رابطه زیر محاسبه میشود:
current =0.1/ resistance value
برای تغییر جریان شارژ، مقاومت نمونهبرداری R100 را پیدا کنید و مقاومت نمونه برداری با مقاومت جدید موازی خواهد شد(در زیر مقاومت R100 دو پد لحیم کاری برای اتصال مقاومت جدید است) که در این صورت جریان شارژ افزایش می یابد. اگر می خواهید جریان شارژ کاهش یابد بهتر است مقاومت R100 را کامل بردارید و با مقاومت بیشتر دیگری جایگزین کنید. انتخاب جریان باید بر اساس ظرفیت و حداکثر جریان شارژ مجاز باتری انجام شود. برای درک بهتر به تصاویر محصول مراجعه کنید. مثلا :
• در کنار مقاومت R100 با نصب یک مقاومت 0.2 اهم، جریان شارژ روی حدود 1.5 آمپر تنظیم میشود.
• در کنار مقاومت R100 با نصب یک مقاومت 0.1 اهم، جریان شارژ روی حدود 2 آمپر تنظیم میشود.
• برای تنظیم جریان شارژ روی 0.5 آمپر، مقاومت اصلی R100 با مقدار 0.1 اهم را خارج کرده و یک مقاومت 0.2 اهم جایگزین کنید.
مرحله 4: اتصال منبع تغذیه
منبع تغذیه مناسب (4.5-9V DC) را به ورودی ماژول متصل کنید. برای پروژههای معمول، استفاده از منبع تغذیه پایدار و مناسب و کمتر از 7V DC توصیه میشود.
مرحله 5: اتصال باتری
باتری را با رعایت کامل قطبیت به خروجی باتری ماژول متصل کنید:
• قطب مثبت باتری → B+
• قطب منفی باتری → B-
اتصال اشتباه قطبهای باتری میتواند باعث آسیب به مدار یا باتری شود.
مرحله 6: اتصال LED نشانگر :
LED نشانگر شارژ سه پایه دارد و دارای دو رنگ قرمز و سبز می باشد . پایه وسط که بلندتر است مثبت و بقیه منفی می باشد. این LED دو رنگ برای نمایش وضعیت شارژ می باشد بهتر است رنگ قرمز برای وضعیت در حال شارژ و رنگ سبز برای وضعیت شارژ کامل استفاده شود. برای درک بهتر به تصاویر محصول مراجعه کنید.
مرحله 7: بررسی عملکرد و دما
پس از شروع شارژ، وضعیت عملکرد ماژول و دمای قطعات را بررسی کنید. در جریانهای شارژ بالاتر از 1 آمپر، استفاده از هیتسینک برای دفع بهتر حرارت حتما توصیه میشود.
نکات مهم در استفاده از ماژول TP5000
• نوع باتری را بهدرستی مشخص کنید. برای باتریهای Li-ion و Li-Po از حالت شارژ 4.2 ولت (جامپر F اتصال کوتاه باشد)و برای باتریهای LiFePO4 از حالت شارژ 3.6 ولت (جامپر F قطع باشد) استفاده کنید.
• هنگام تغییر حالت F، ابتدا تغذیه مدار را قطع کنید. تغییر اتصال لحیمکاری در حالت روشن میتواند باعث خطا یا آسیب به برد شود.
• هرگز تنظیم ولتاژ شارژ را بدون توجه به نوع باتری تغییر ندهید. شارژ باتری با ولتاژ نامناسب میتواند باعث آسیب به باتری، افزایش دما و ایجاد خطر شود.
• جریان شارژ را متناسب با باتری انتخاب کنید. جریان 2 آمپر برای همه باتریهای تکسل مناسب نیست و باید حداکثر جریان شارژ مجاز باتری بررسی شود.
• در جریانهای بالاتر از 1 آمپر به خنککاری توجه کنید. استفاده از هیتسینک در جریانهای بالای 1 آمپر میتواند به کاهش دمای قطعات توان کمک کند.
• از باتری سالم استفاده کنید. باتریهای متورم، آسیبدیده، نشتیدار یا دارای علائم خرابی را شارژ نکنید.
• مقاومت نمونهبرداریR100 را با مقدار صحیح تغییردهید. تغییر اشتباه مقاومت میتواند جریان شارژ را از مقدار موردنظر بیشتر یا کمتر کند.
• این ماژول را با BMS کامل اشتباه نگیرید. این ماژول شارژر وظیفه شارژ باتری را انجام میدهد و برای حفاظت کامل در برابر تخلیه بیش از حد، اتصال کوتاه و اضافهجریان، باید از مدار محافظ BMS مناسب استفاده شود.
• باتری را هنگام شارژ در محیط مناسب قرار دهید. از قرار دادن باتری و ماژول در محیطهای بسیار گرم یا بدون تهویه مناسب خودداری کنید.
• قبل از اتصال باتری، قطبیت را بررسی کنید. اتصال معکوس B+ و B- میتواند باعث آسیب به مدار شود.
مشخصات فنی:
مدل آیسی: TP5000
نوع باتری: Li-ion / Li-Po تکسل
ولتاژ نامی باتری: 3.7V
ولتاژ شارژ نهایی: 4.2V
جریان شارژ پیشفرض: 1A
حداکثر جریان شارژ: 2A (قابل تغییر با مقاومت R100)
محدوده ورودی: 4.5 تا 9V DC
ورودی پیشنهادی: حداکثر 7V
روش شارژ: پیششارژ، جریان ثابت، ولتاژ ثابت
فرکانس سوئیچینگ: 800kHz
نوع ساختار شارژر: سوئیچینگ Buck
نشانگر وضعیت: LED قرمز/سبز
حالت جایگزین: 3.6V برای LiFePO4 با تنظیم جامپر F
رنگ PCB: قرمز
حفاظت اتصال معکوس: ندارد
حفاظتها: فقط حفاظت دمای بیش از حد دارد
دمای کاری: 40- تا 85+ درجه سانتیگراد
ابعاد: 21.5 × 14.5 × 4.2 میلیمتر
پرسش و پاسخ
آیا ماژول TP5000 برای شارژ باتری 18650 مناسب است؟
بله، این ماژول برای شارژ باتریهای لیتیومیون تکسل مانند باتری 18650 مناسب است. برای باتریهای معمولی 18650 با ولتاژ نامی 3.6 یا 3.7 ولت، حالت شارژ باید روی ولتاژ نهایی 4.2 ولت تنظیم شود.
آیا این ماژول فقط برای باتری لیتیومیون کاربرد دارد؟
خیر. با تنظیم صحیح حالت شارژ، ماژول TP5000 میتواند برای شارژ باتریهای Li-ion، Li-Po و LiFePO4 تکسل مورد استفاده قرار گیرد.
آیا میتوان با TP5000 باتری LiFePO4 را شارژ کرد؟
بله، در صورت پشتیبانی نسخه ماژول از حالت LiFePO4، با قطع کردن محل لحیمکاری F میتوان ولتاژ شارژ نهایی را به حدود 3.6 ولت تغییر داد.
ولتاژ شارژ باتری لیتیومیون در این ماژول چقدر است؟
برای باتریهای معمولی Li-ion و Li-Po، ولتاژ نهایی شارژ 4.2 ولت است.
ولتاژ شارژ باتری LiFePO4 چقدر است؟
باتریهای LiFePO4 تکسل معمولاً با ولتاژ نهایی حدود 3.6 ولت شارژ میشوند.
جریان شارژ ماژول TP5000 چقدر است؟
جریان شارژ به مقاومت نمونهبرداری R100 روی برد بستگی دارد و میتواند تنظیم شود. جریانهای حدود 0.5 تا 2 آمپر، بسته به تنظیمات و طراحی برد، قابل استفاده هستند.
چگونه جریان شارژ ماژول TP5000 را تنظیم کنیم؟
با تغییر مقاومت نمونهبرداری R100 جریان میتوان جریان شارژ را تنظیم کرد. رابطه کلی تنظیم جریان بهصورت زیر است:
current =0.1/ resistance value
آیا جریان شارژ 2 آمپر برای همه باتریهای 18650 مناسب است؟
خیر. جریان شارژ باید بر اساس ظرفیت، نوع باتری و حداکثر جریان شارژ مجاز اعلامشده توسط سازنده باتری انتخاب شود.
آیا برای جریان شارژ بالا به هیتسینک نیاز است؟
در جریانهای شارژ بالاتر از 1 آمپر، استفاده از هیتسینک برای بهبود دفع حرارت و کاهش دمای قطعات توصیه میشود.
آیا این ماژول مدار محافظ باتری یا BMS دارد؟
خیر.ماژول TP5000 را نباید بهعنوان BMS کامل در نظر گرفت. برای حفاظت در برابر تخلیه بیش از حد، اتصال کوتاه و اضافهجریان، استفاده از مدار محافظ مناسب توصیه میشود.
آیا میتوان هنگام شارژ از باتری برای تغذیه مدار استفاده کرد؟
این موضوع به نوع مدار و نحوه اتصال بار بستگی دارد. ماژولهای شارژر ساده الزاماً دارای مدیریت Power Path نیستند؛ بنابراین برای استفاده همزمان از شارژر و بار، طراحی مدار باید بهصورت جداگانه بررسی شود.
آیا میتوان باتری لیتیومیون و LiFePO4 را با یک تنظیم شارژ کرد؟
خیر. این دو نوع باتری ولتاژ شارژ نهایی متفاوتی دارند و باید حالت شارژ ماژول متناسب با نوع باتری تنظیم شود.
آیا میتوان باتری چندسل را با این ماژول شارژ کرد؟
خیر. این ماژول برای شارژ باتریهای تکسل یا 1S طراحی شده است و برای پکهای چندسل به شارژر و مدار مدیریت مناسب نیاز دارید.
آیا میتوان چند باتری 18650 را بهصورت سری به این ماژول متصل کرد؟
خیر. اتصال چند سلول بهصورت سری باعث افزایش ولتاژ پک میشود و با شارژر تکسل TP5000 سازگار نیست.
آیا میتوان چند باتری را بهصورت موازی شارژ کرد؟
خیر.اتصال موازی سلولها نیازمند رعایت شرایط مهمی مانند یکسان بودن نوع، ظرفیت، ولتاژ اولیه و وضعیت جریان لازم برای شارژ سلولها است. برای استفاده ایمن، طراحی مدار باید متناسب با پک باتری انجام شود.
آیا این ماژول برای باتری لیتیومپلیمر مناسب است؟
بله، باتریهای Li-Po تکسل با ولتاژ نامی 3.7 ولت و ولتاژ شارژ نهایی 4.2 ولت را میتوان با تنظیم صحیح ماژول شارژ کرد.
ورودی ماژول TP5000 باید چگونه باشد؟
ماژول باید با یک منبع تغذیه DC مناسب و پایدار 4.5-9V DC تغذیه شود(توصیه شده کمتر از 7 V DC). ولتاژ و جریان منبع تغذیه باید با مشخصات نسخه ماژول و جریان شارژ انتخابشده هماهنگ باشد.
هنگام اتصال باتری به ماژول به چه نکتهای توجه کنیم؟
قطب مثبت باتری باید به B+ و قطب منفی به B- متصل شود. اتصال معکوس قطبها میتواند باعث آسیب به برد یا باتری شود.
آیا باتری خراب یا متورم را میتوان با این ماژول شارژ کرد؟
خیر. باتریهای متورم، آسیبدیده، نشتیدار یا دارای علائم خرابی نباید شارژ شوند.
آیا این ماژول برای ساخت پاوربانک مناسب است؟
بله، میتوان از TP5000 بهعنوان بخش شارژ باتری در پروژههای پاوربانک سفارشی استفاده کرد. برای ساخت یک پاوربانک کامل، به مدارهای مناسب برای حفاظت باتری، مدیریت توان و تبدیل ولتاژ نیز نیاز است.
آیا تغییر اتصال F باید در حالت روشن انجام شود؟
خیر. قبل از تغییر وضعیت اتصال لحیمکاری F، تغذیه ماژول را قطع کنید و پس از بررسی اتصالات، مدار را دوباره روشن کنید.
تفاوت TP5000 با TP4056 چیست؟
هر دو برای شارژ باتری لیتیومی تکسل استفاده میشوند، اما TP5000 از ساختار سوئیچینگ بهره میبرد و برای کاربردهایی که به جریان شارژ بالاتر نیاز دارند، میتواند گزینه مناسبتری باشد. TP4056 معمولاً یک شارژر خطی تکسل با طراحی سادهتر جریان شارژ کمتر است.
