ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312
110,000 تومان
موجود

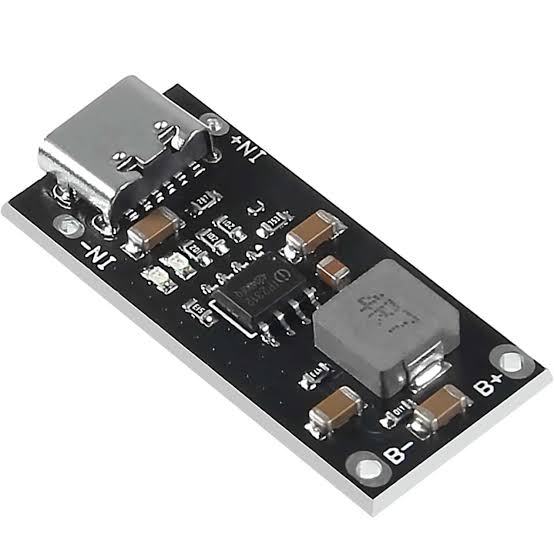

ماژول شارژر باتری 1 سل 3 آمپر فست شارژ IP2312

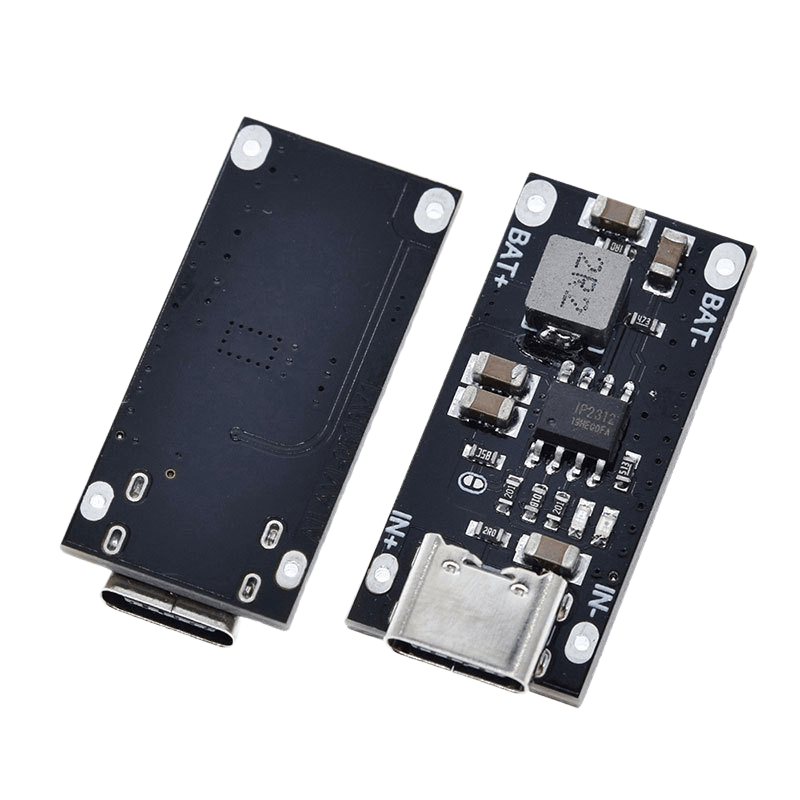

ماژول شارژر باتری 1 سل 3 آمپر با چیپ IP2312 یک ماژول شارژ سریع و تکسلولی است که برای شارژ باتریهای لیتیومیون و لیتیومپلیمر 3.7 ولتی (مانند 18650، 21700 و Cellهای باریک پلاتینیوم) طراحی شده. این ماژول از تراشه IP2312 بهعنوان کنترلکننده اصلی استفاده میکند و با پروتکل CC/CV (جریان ثابت / ولتاژ ثابت)، باتری را ایمن، کامل و نسبتاً سریع شارژ میکند.
وردیان عملکرد، این ماژول از یک ورودی USB Type‑C 5 ولتی تغذیه میشود و خروجی آن مستقیماً به ترمینالهای مثبت و منفی باتری 1 سل وصل میشود. خصوصیتهای مهم آن عبارتاند از:
شارژ قطرهای (Trickle Charge): وقتی ولتاژ باتری کمتر از حدود 3 ولت است، ماژول ابتدا با جریان بسیار کم (حدود 100 میلیآمپر) باتری را احیا میکند تا خطر از دسترفتن سلول کاهش یابد.
شارژ جریان ثابت (Constant Current): بعد از عبور از 3 ولت، جریان ثابت تا جریان تنظیمشده (معمولاً 3 آمپر) ادامه مییابد و باتری با سرعت بالا شارژ میشود.
شارژ ولتاژ ثابت (Constant Voltage): وقتی ولتاژ باتری به نزدیک 4.2 ولت (یا 4.35 ولت بسته به نسخه) میرسد، جریان شارژ تدریجاً کاهش مییابد و ماژول بهصورت پالسی چکمیکند تا در لحظه پر شدن، شارژ را متوقف کند.
این ماژول با راندمان تقریبی 93–95 درصد (بسته به جریان 1–3 آمپر) کار میکند و گرمتر از یک رگولاتور خطی است، اما تلفات آن نسبت به جریان 3 آمپر قابل قبول است. همچنین دارای دو LED نشانگر است:
قرمز: باتری در حال شارژ است.
آبی: باتری کاملاً شارژ شده (Full).
نکتهی مهم این است که این ماژول فقط شارژر است و محافظت اضافی (BMS یا Over‑Discharge) ندارد، بنابراین اگر باتری در مدارهایی با تخلیه سنگین استفاده میشود، باید از یک ماژول محافظ 1 سل جداگانه استفاده کنید.
مشخصات فنی :
نوع باتری: باتری لیتیومی تک سل (3.7V) – لیتیومیون و لیتیومپلیمر.
ولتاژ ورودی: 4.5 تا 5.5 ولت DC (معمولاً از طریق پورت USB Type‑C 5V).

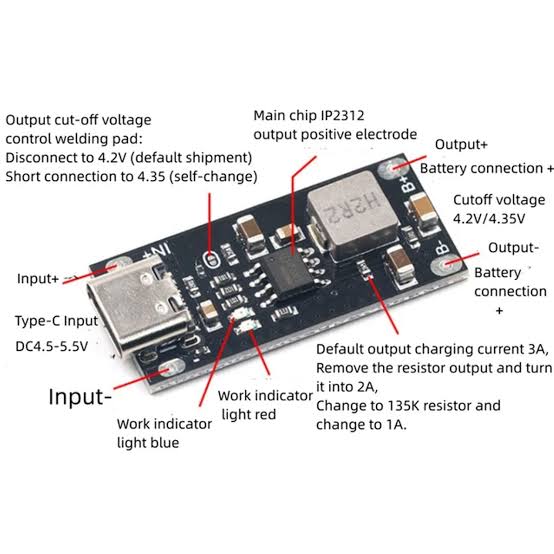

ولتاژ خروجی (کاتد باتری): 4.2 تا 4.35 ولت (دو نسخه; قابل تغییر با جامپر/پد روی برد).
جریان شارژ (نامی): 3 آمپر.
قابلیت تنظیم جریان:
حالت پیشفرض: 3 آمپر
حذف یک مقاومت خاص: 2 آمپر
جایگزینی با مقاومت 135kΩ: 1 آمپر.
پروتکل شارژ: CC/CV ( شامل Trickle Charge زیر 3V و شارژ کامل با کاهش جریان و کنترل 4.2/4.35V).
راندمان تبدیل تقریبی:
3A: حدود 93٪
2A: حدود 94٪
1A: حدود 95٪.

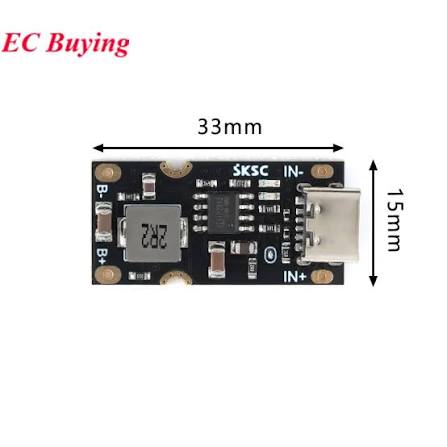

ابعاد ماژول: حدود 31 × 15 میلیمتر (بدون در نظر گرفتن پورت Type‑C).
وزن: حدود چند گرم (بهطور تقریبی 7–10 گرم بسته به پورت و لحیمکاری).
سوالات متداول:
یک ماژول شارژر فست سریع CC/CV برای باتریهای لیتیومی تک سل (3.7V) با ورودی USB Type‑C و جریان 3 آمپر است.
2. ولتاژ ورودی و خروجی آن چقدر است؟
ورودی: 4.5 تا 5.5 ولت (معمولاً 5V Type‑C).
خروجی: 4.2 یا 4.35 ولت باتری (دو نسخه).
3. حداکثر جریان شارژ چقدر است و قابل تنظیم است؟
حداکثر 3 آمپر نامی.
با حذف یا جایگزینی یک مقاومت میتوان آن را به 2A یا 1A کاهش داد.
4. آیا از این ماژول برای باتریهای لیتیومپلیمر استفاده میشود؟
بله؛ برای باتریهای لیتیومیون و لیتیومپلیمر تک سل کاربرد دارد.
5. چه حالتهای شارژ را دارد؟
Trickle (زیر 3V)، CC و CV با کنترل دقیق 4.2/4.35V و قطع خودکار هنگام پر شدن.
6. چرا گرم میشود؟
بهدلیل انتقال توان و تلفات سوئیچینگ؛ در جریانهای بالا گرما نرمال است و از خنکسازی مناسب استفاده شود.
7. آیا این ماژول محافظت (BMS) دارد؟
خیر؛ فقط شارژر است و محافظت اضافی ندارد؛ باید BMS یا ماژول محافظ جداگانه استفاده شود.
8. چگونه میتوان جریان خروجی را 1 یا 2 آمپر کرد؟
با حذف یا جایگزینی مقاومت مشخصشده روی برد؛ جزئیات آن در صفحههای فروش مرقوم است.
9. چگونه با این ماژول باتریهای 18650 شارژ میشود؟
باتری 18650 را مستقیماً به پایههای BAT+ و BAT‑ ماژول وصل کنید و 5V از طریق Type‑C یا IN+ و IN‑ فراهم کنید.
10. چه نورهای LED دارد؟
قرمز: در حال شارژ
آبی: شارژ تکمیل شده.
