برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز

برد تبدیل کانکتور USB Type-C به DIP مدل 4 پین — برد سبز

برد تبدیل USB Type-C به DIP مدل ۴ پین یک آداپتور برک‌ اوت است که سوکت مادگی USB Type-C را به ۴ پایه لحیم‌کاری DIP تبدیل می‌کند — این برد به‌راحتی به breadboard، PCB یا مدارهای الکترونیکی متصل می‌شود.
با استفاده از این برد، می‌توانید به‌راحتی به پین‌های اصلی VCC، D-، D+، GND دسترسی داشته باشید. بدون نیاز به لحیم‌کاری مستقیم روی کانکتور Type-C که کوچک و حساس است.

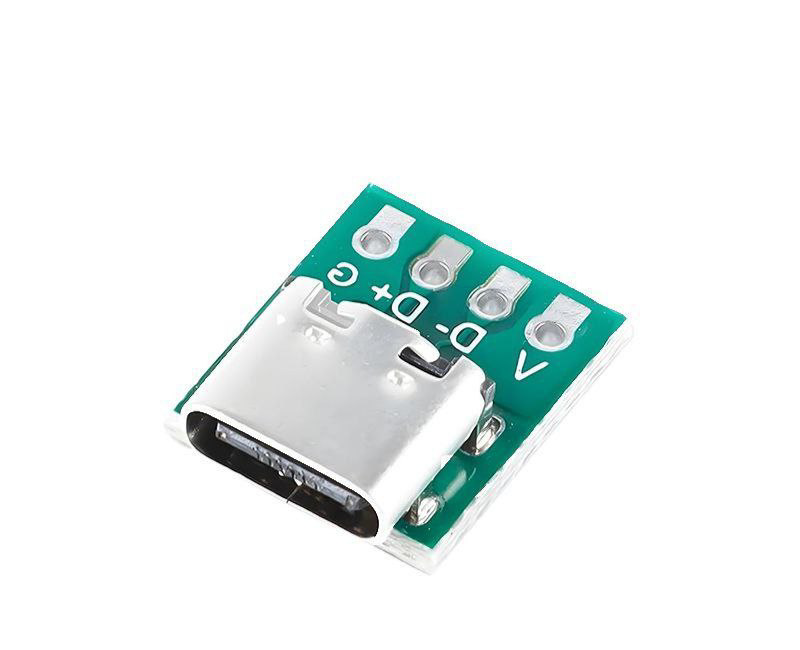

برد با رنگ سبز PCB طراحی شده و ابعاد جمع‌وجور ۱۲×۱۳.۸ میلی‌متر دارد — بسیار مناسب برای پروژه‌های کوچک، رباتیک، الکترونیک مصرفی و توسعه مدار.

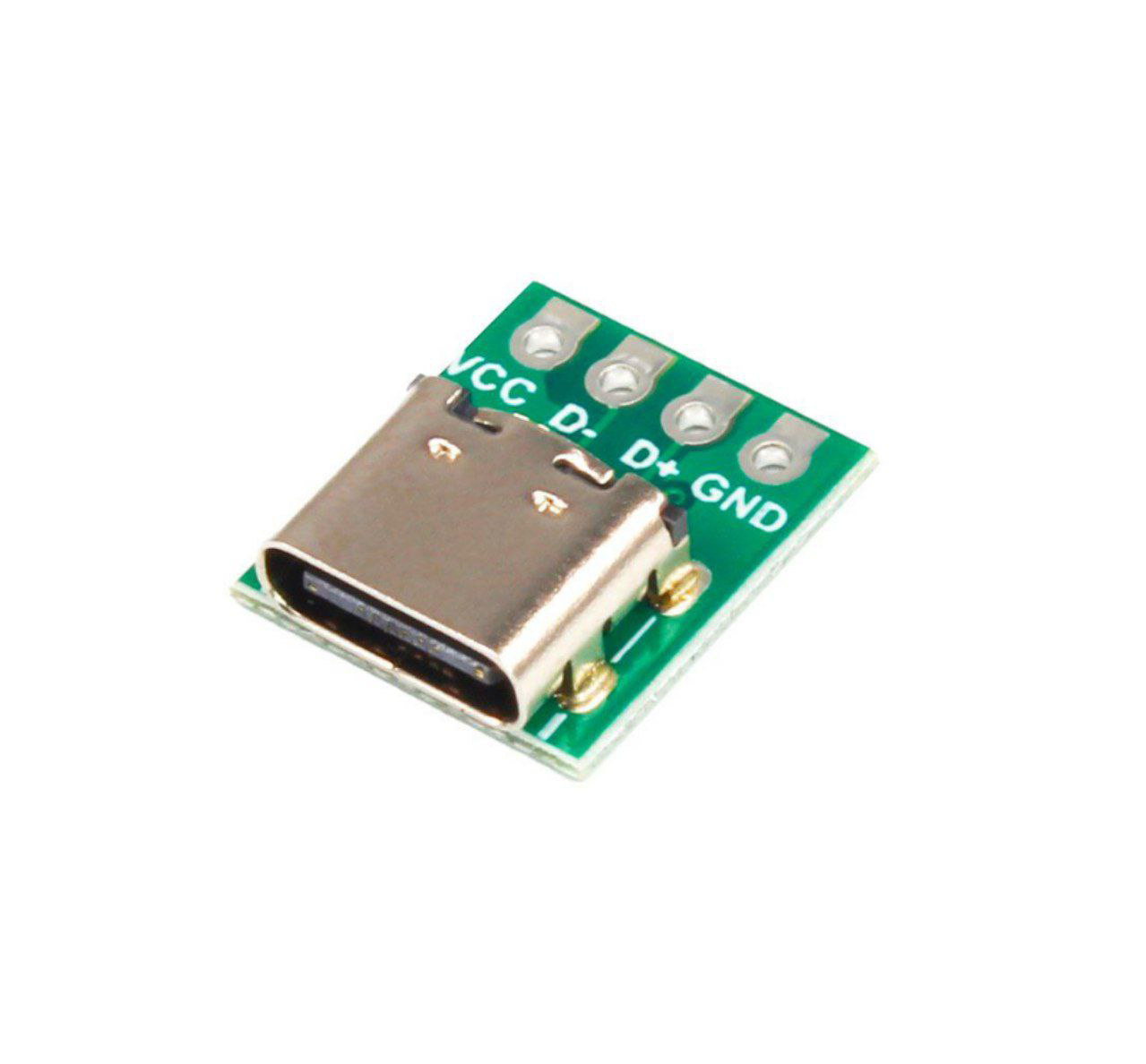

پیکربندی پین‌ها (4 پین DIP)
پین نام کاربرد
۱ VCC مثبت پاور (5 ولت)
۲ D- داده منفی (Data Negative)
۳ D+ داده مثبت (Data Positive)
۴ GND منفی پاور (Ground)
این پیکربندی استاندارد USB 2.0 است — برای USB 3.1 یا Fast Charge نیاز به پین‌های بیشتر (12 پین) دارید.

کاربردها

• اتصال آسان USB Type-C به breadboard — بدون لحیم‌کاری مستقیم روی کانکتور کوچک
• تعمیر پورت USB Type-C در دستگاه‌های الکترونیکی — جایگزین کانکتور آسیب‌دیده
• پروژه‌های رباتیک و الکترونیک مصرفی — اتصال سنسور یا ماژول به موبایل
• نمونه‌سازی (Prototyping) مدارهای USB — توسعه سریع مدار بدون PCB اختصاصی

نکات مهم در استفاده

• لحیم‌کاری با دقت: پایه‌های DIP را با دقت لحیم کنید — فاصله ۲.۵۴ میلی‌متر استاندارد است اما لحیم زیاد باعث اتصال پین‌ها می‌شود.
• ولتاژ ورودی ۵ ولت: پورت USB Type-C ولتاژ ۵ ولت استاندارد دارد — از ولتاژ بالاتر جلوگیری کنید.
• جریان حداکثر ۱.۵ آمپر: برای USB 2.0 جریان حداکثر ۱.۵ آمپر است — برای Fast Charge بیشتر نیاز به پین‌های CC دارید.
