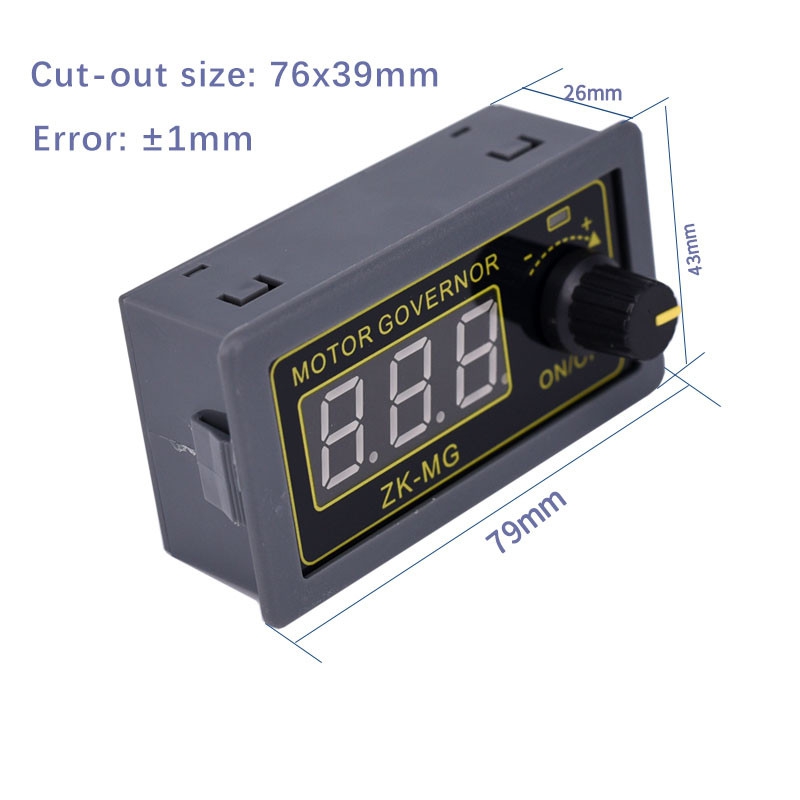

ماژول کنترلر دور موتور با خروجی PWM با توان 150 وات ، ولتاژ 5 تا 30 ولت و جریان 5 آمپر
Support ON/OFF output Soft start function Support set duty cycle Support set frequency Adjustable digital encoder Instrument case Support reverse connection protection Support parameter memory function

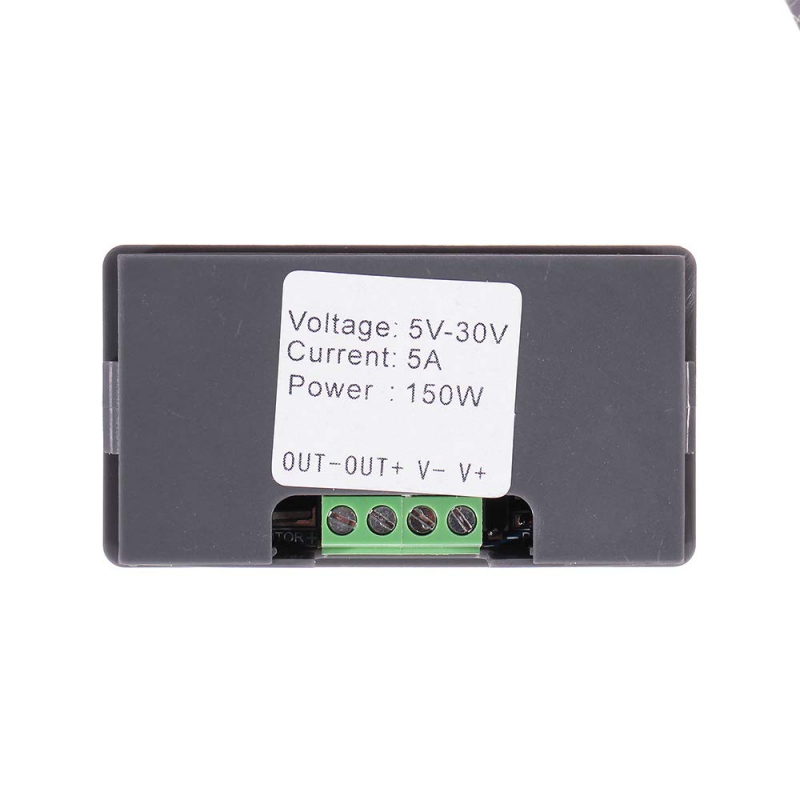

Parameters Product Name:ZK-MG High-Power PWM DC Motor Speed Controller Product Number:ZK-MG Working Voltage:DC 5V-30V Rated Current:5A Peak Current:15A Power:150W(Max) Work Frequency:1KHz-99KHz Frequency Accuracy:1% Frequency Resolution:1KHz Duty Cycle:0%-100% Duty Cycle Resolution:1% Work temperature: -40~85℃ Working Humidity:0%-95%RH
Potentiometer introduction
Long press means need keep press for more than 3second. Default display duty cycle.
Normal display mode
Short press potentiometer:Turn ON/OFF output signal. Long press potentiometer:Enter parameter set mode. Rotate potentiometer clockwise:Increase duty cycle value. Rotate potentiometer counterclockwise:Decrease duty cycle value.
Parameter set mode
Short press potentiometer:Select parameter.Switch select Lower Limit Value of duty cycle,Upper Limit Value and Output Frequency. Lower Limit Value display in ‘L’ and 2bit number. Upper Limit Value display in ‘H’ and 2bit number or ‘100’. Output Frequency display in ‘F’ and 2bit number. Long press potentiometer: Save parameter and quit set mode to normal display mode. Rotate potentiometer clockwise: Increase set value. Rotate potentiometer counterclockwise:Decrease set value.

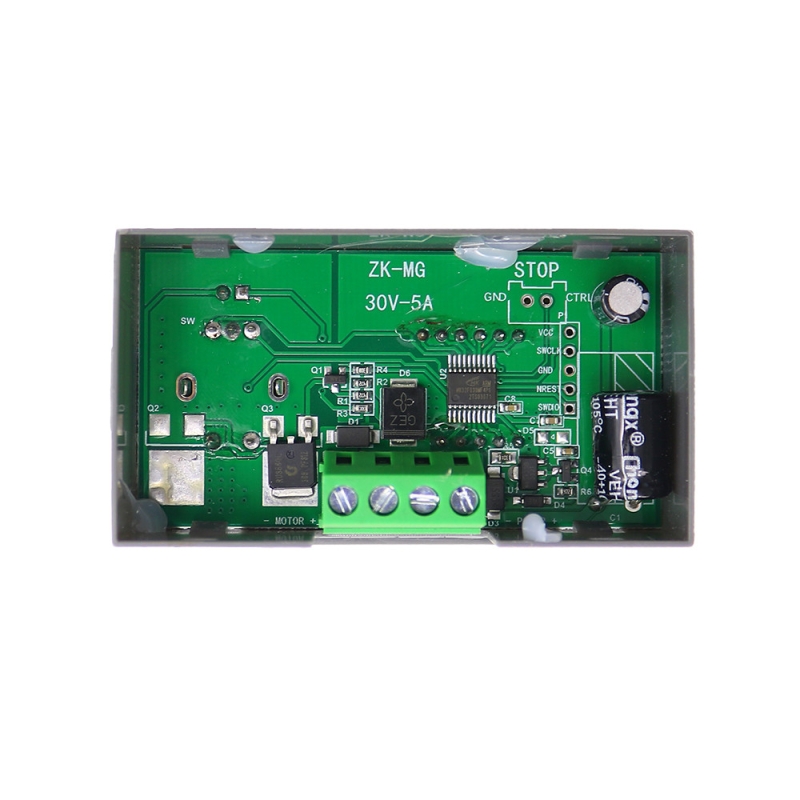

STOP pads inside
It is used to connect to button to turn ON/OFF output if user need control output by another button or controller. Use Steps: Connect right work voltage (Note:please don’t connect load before set parameters). Short press potentiometer to turn OFF output. Long press potentiometer enter into parameter set mode. Short press potentiometer to select set parameters. Rotate potentiometer to set parameter value. Set another two parameters as step3 and step4. Long press potentiometer to save parameters and quit set mode to normal display mode. Connect load as wiring diagram. Short press potentiometer to turn ON output.
Application
Drive motor Light brightness control Speed control Signal generator
| محدوده ولتاژ | 5 تا 30 ولت |
|---|---|
| جریان کاری | 5 آمپر |
| حداکثر جریان دهی | ماکزیمم 15 آمپر |
| توان | 150 وات |
| فرکانس کاری | 1 کیلو هرتز الی 99 کیلو هرتز |
| دقت فرکانس | 1 درصد (1 کیلو هرتز) |
| میزان Duty Cycle | بین 0 الی 100 درصد |
| دمای کاری | 40- الی 85+ درجه سانتی گراد |
| رطوبت کاری | 0٪ الی 95٪ درصد |
آیا میتوان این ماژول را برای کنترل سرعت یک موتور AC استفاده کرد؟
خیر، این ماژول صرفاً برای کنترل سرعت موتور DC مناسب است.
آیا میتوان این ماژول را برای کنترل سرعت یک موتور DC با توان بالا استفاده کرد؟
بله، این ماژول با جریان خروجی تا 5 آمپر و ولتاژ ورودی تا 30 ولت مناسب برای بسیاری از موتورهای DC با توان بالا است. با این حال، در صورت نیاز به کنترل سرعت موتور DC با توان بیشتر، باید از ماژولهای با جریان خروجی بیشتر استفاده کنید.
آیا این ماژول دارای حفاظت از جریان اضافی و ولتاژ بالای ورودی است؟
بله، این ماژول دارای حفاظت از جریان اضافی و ولتاژ بالای ورودی است. این ویژگیها به موتور و ماژول کنترل از آسیب ناشی از ورودیهای نامناسب که ممکن است خروجی را تحت تأثیر قرار دهند، محافظت میکنند.
آیا این ماژول دارای خروجی آنالوگ است؟
خیر، این ماژول فقط دارای خروجی PWM است. با این حال، میتوان از این ماژول به عنوان یک مبدل سیگنال PWM به ولتاژ استفاده کرد.
