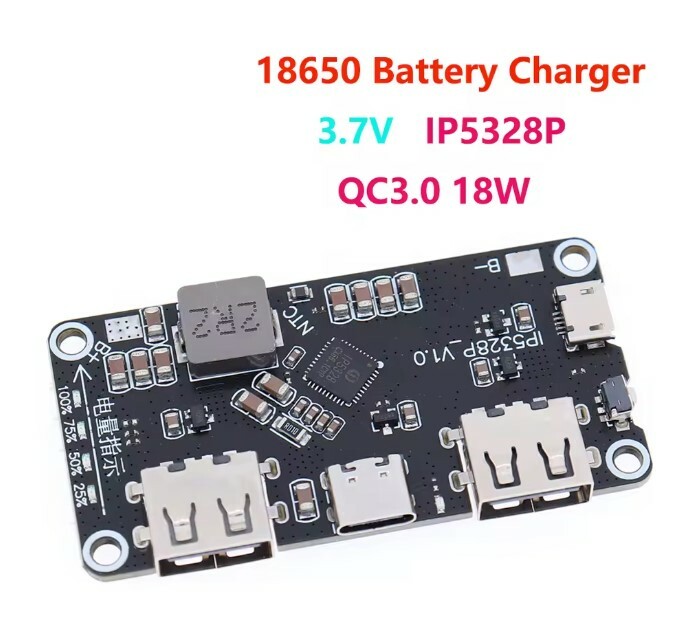

ماژول پاوربانک فست شارژ IP5328P
برای افزایش ایمنی و قابلیت اطمینان، IP5328P مجموعه‌ای از حفاظت‌ها را در اختیار مدار قرار می‌دهد. طبق دیتاشیت، این موارد شامل حفاظت اضافه‌ولتاژ ورودی / حفاظت افت ولتاژ ورودی / حفاظت اضافه‌جریان خروجی / حفاظت اضافه‌ولتاژ خروجی / حفاظت اتصال کوتاه خروجی / حفاظت اضافه‌شارژ باتری / حفاظت دشارژ بیش از حد باتری / حفاظت اضافه‌جریان باتری / حفاظت اضافه‌دما است. وجود این حفاظت‌ها باعث میشود IP5328P برای طراحی یک پاوربانک قابل حمل بسیار مناسب باشد، اما همچنان انتخاب سلول مناسب، اتصال صحیح و رعایت اصول ایمنی باتری لیتیومی ضروری است.
• ساخت پاوربانک فست شارژ
• ساخت پاوربانک سفارشی با سلول‌های لیتیوم‌یون
• شارژ سریع گوشی موبایل و تبلت
• ساخت منبع تغذیه قابل حمل USB
• پروژه‌های الکترونیکی و DIY
• پروژه‌های رباتیک قابل حمل
• تأمین انرژی تجهیزات دارای ورودی USB
• ساخت پاوربانک مجهز به USB-C و USB-A
• پروژه‌های قابل حمل که به USB PD، QC و PPS (Programmable Power Supply) نیاز دارند
طبق مشخصات IP5328P، این تراشه از پروتکل‌هایی مانند PD2.0/PD3.0، PPS، QC2.0/QC3.0، FCP، AFC و BC1.2 پشتیبانی می‌کند.

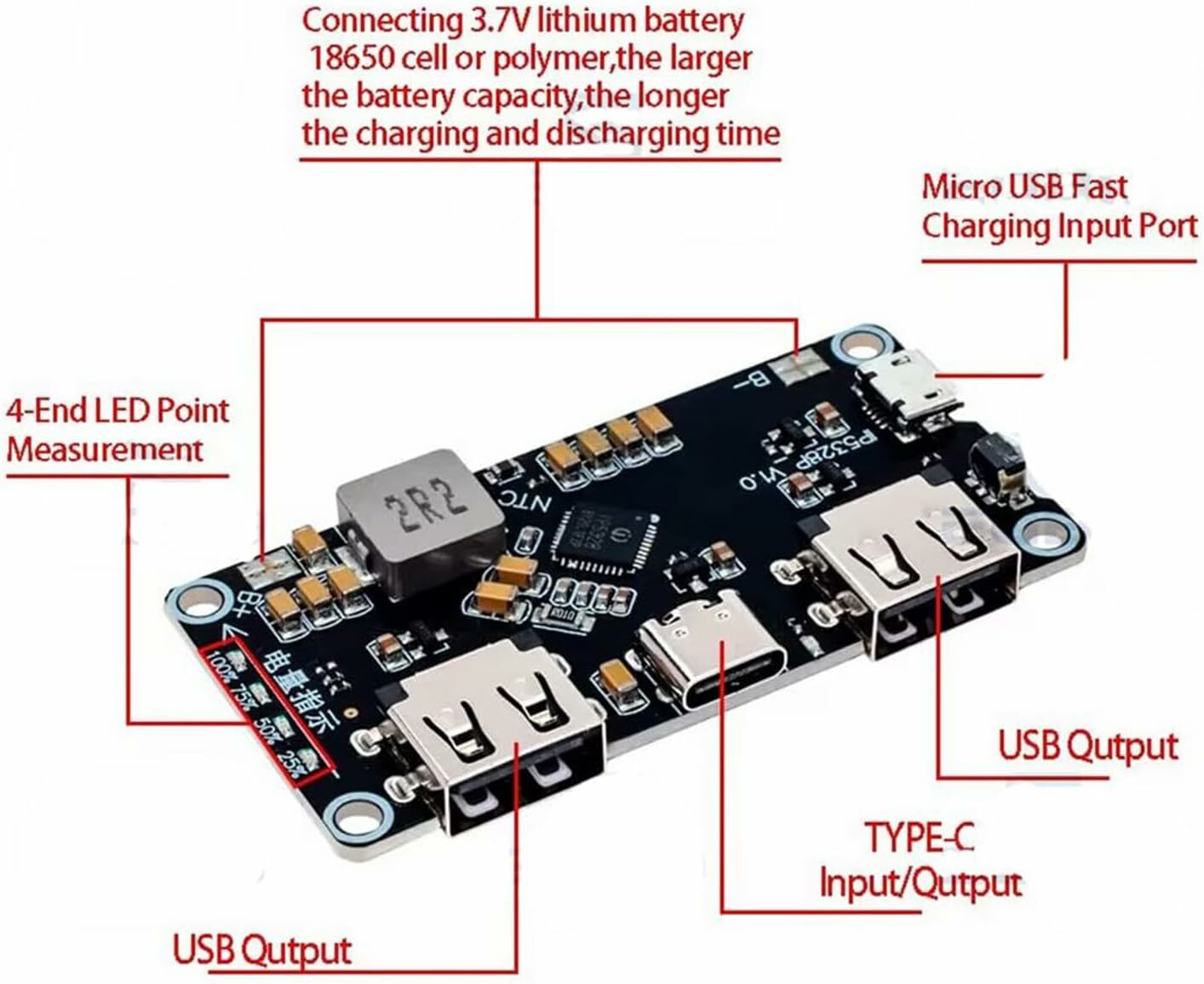

1. اتصال باتری
ابتدا سلول باتری لیتیومی و یا سلول های موازی با ولتاژ نامی مجاز 3.7V DC و شارژ کامل 4.2V DC را به ترمینال‌های مربوط به باتری متصل کنید.
B+ → مثبت باتری
B− → منفی باتری
قطبیت باتری را حتماً قبل از اتصال بررسی کنید. "اتصال معکوس باتری می‌تواند باعث آسیب به ماژول شود."
2. استفاده از باتری مناسب
ماژول IP5328P برای مدیریت باتری‌های لیتیومی و یا لیتیوم پلیمر (Li-Po) با ولتاژ نامی 3.7V DC و ولتاژ شارژ کامل 4.2V DC طراحی شده است. برای تراشه IP4328P ظرفیت باتری ها تفاوتی نمی کند اما چند شرط مهم وجود دارد:
• باتری باید از نوع لیتیومی یا لیتیوم پلیمر تک‌سل (1S) باشد؛ یعنی حدود 3.7V نامی و 4.2V شارژ کامل.
• اگر مثلا ظرفیت پک باتری ها 30000mAh از چند سلول تشکیل شده، باید سلول‌ها موازی (1SxP) باشند، نه سری.
• جریان شارژ ماژول پاوربانک باید با ظرفیت و مشخصات سلول‌ها و جریان لازم برای شارژ آن ها سازگار باشد.(حداکثر 5A)
• برای پک باتری ها ، کیفیت اتصال سلول‌ها، سیم‌کشی و توانایی دفع حرارت ماژول اهمیت بیشتری پیدا می‌کند. ترجیحا برای اتصال باتری ها از سیم با ضخامت مناسب و در حد امکان سیم نسوز استفاده شود.
• حتما در ساخت پک باتری های موازی از باتری های کاملا مشابه از نظر سلامتی و ولتاز کاری و جریان شارژ و ظرفیت کاملا مشابه استفاده شود.
3. شارژ کردن پاوربانک
پس از اتصال باتری، ورودی شارژ ماژول را به یک منبع تغذیه با حداقل ولتاژ 5V DC و توان 10W مناسب متصل کنید. پورت USB Type-Cماژول پاوربانک ، این پورت معمولاً می‌تواند برای هم شارژ باتری ها و هم برای خروجی دستگاه استفاده شود. پورت Micro USB روی برد ماژول فقط به عنوان ورودی برای شارژ کردن پاوربانک قابل استفاده است. مدار داخلی IP5328P فرآیند شارژ باتری را مدیریت می‌کند و از قابلیت‌های شارژ سریع نیز پشتیبانی می شود.
4. اتصال مصرف‌کننده
پس از شارژ باتری، گوشی موبایل یا دستگاه USB موردنظر را به یکی از خروجی های ماژول (USBA + USBA + USB TYPE-C) متصل کنید.
مدار IP5328P می‌تواند دستگاه متصل‌شده را شناسایی کرده و بر اساس پروتکل شارژ مورد پشتیبانی، حالت مناسب شارژ را انتخاب کند (5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A) و حداکثر توان خروجی 18W را به مصرف کننده انتقال دهد. اگر دستگاه متصل به خروجی از پروتکل شارژ سریع پشتیبانی نکند خروجی را به بهترین خروجی قابل پشتیبانی تغییر حالت می دهد و در کمترین حالت شارژ، حالت 5V DC و حداکثر 3.1A خواهد بود که البته جریان مصرفی هم به میزان مصرف دستگاه متصل بستگی دارد.
قبل از اتصال گوشی یا تجهیزات حساس، خروجی USB را با مولتی‌متر بررسی کنید و مطمئن شوید ولتاژ در محدوده مورد انتظار قرار دارد. البته برای تست خروجی ماژول پاوربانک می توانید از طریق لینک زیر تستر مناسب پورت USB را تهیه نمایید :
5. نمایش میزان شارژ
در ماژول پاوربانک فست شارژ IP5328P تعداد 4 عدد LED نشانگر (D1-25%,D2-50%,D3-75%,D4-100%) وجود دارد، وضعیت شارژ باتری توسط چند LED نمایش داده میشود.
6. دکمه روی برد : در صورت فشردن کوتاه و یکبار دکمه نشانگرهای LED روی برد روشن شده و مقدار شارژ باتری ها را نشان می دهد و در صورت متصل بودن مصرف کننده خروجی ماژول پاوربانک فعال می شود.
در صورت فشردن طولانی مدت دکمه ماژول پاوربانک ریست خواهد شد.
7. سنسور حرارتی NTC : ماژول دارای سنسور حرارتی NTC می باشد و برای کنترل دمای برد ماژول و باتری ها طراحی شده است.
• طبق مستندات تراشه IP4328P در حالت شارژ باتری:
اگر ولتاژ پایه NTC برابر 1.44V DCباشد، نشان‌دهنده دمای پایین برد و باتری، حدود 10- درجه سلسیوس است؛ بنابراین شارژ باتری متوقف میشود.
اگر ولتاژ پایه NTC برابر 0.56V DC باشد، دمای برد و باتری حدود 45 درجه سلسیوس است؛ در این حالت جریان شارژ به نصف کاهش می‌یابد.
اگر ولتاژ پایه NTC برابر 0.43V DC باشد، دمای برد و باتری حدود 55 درجه سلسیوس است؛ بنابراین شارژ باتری متوقف میشود.
• در حالت تخلیه یا دشارژ باتری:
اگر ولتاژ پایه NTC برابر 1.52V DC باشد، نشان‌دهنده دمای پایین برد و باتری، حدود 20- درجه سلسیوس است؛ بنابراین دشارژ باتری متوقف میشود.
اگر ولتاژ پایه NTC برابر 0.43V DC باشد، دمای برد و باتری حدود 55 درجه سلسیوس است؛ بنابراین دشارژ باتری متوقف میشود.
"برای اطلاعات بیشتر درباره نحوه استفاده از این قسمت به صفحه 19 فایل موجود در بخش دیتاشیت محصول مراجعه نمایید."
• باتری مناسب استفاده کنید : مهم‌ترین نکته، استفاده از سلول های لیتیومی سالم و باکیفیت و کاملا مشابه است. سلول‌های آسیب‌دیده، بادکرده، سوراخ‌شده یا دارای مقاومت داخلی بالا نباید استفاده شوند.
• ظرفیت باتری را با توان خروجی اشتباه نگیرید : مثلاً یک باتری 3000mAh لزوماً نمی‌تواند یک خروجی 18W را برای مدت طولانی تأمین کند. توان قابل برداشت به ظرفیت، کیفیت سلول، مقاومت داخلی و قابلیت جریان‌دهی باتری وابسته است.
• توان 20 وات را قطعی برای همه بردها در نظر نگیرید : خود IP5328P در پیکربندی این ماژول مشخص می‌تواند خروجی‌هایی مانند 5V/3.1A، 9V/2A و 12V/1.5A ارائه کند و حداکثر توان خروجی 18W را در صورت پشتیبانی دستگاه متصل تامین کند.
• جریان 5 آمپر را جریان شارژ قطعی ماژول ندانید : IP5328P در دیتاشیت امکان جریان شارژ باتری تا 5A را دارد، اما این مقدار به شرایط مشخص آی‌سی مربوط است. جریان واقعی ماژول به طراحی برد، مقاومت مسیرها، مشخصات فنی باتری ها و دمای کاری وابسته است.
• برای سلول‌های موازی احتیاط کنید : اگر قصد استفاده از چند سلول به صورت موازی دارید، سلول‌ها باید از نظر نوع، ظرفیت، ولتاژ و وضعیت شارژ با یکدیگر سازگار باشند. اتصال موازی سلول‌هایی با اختلاف ولتاژ زیاد می‌تواند باعث جریان بالای ناگهانی و آسیب به برد میشود.
• اتصال باتری هنگام روشن بودن برد : بهتر است هنگام اتصال باتری، ورودی و خروجی‌های دیگر ماژول را در وضعیت ایمن قرار دهید و از اتصال کوتاه کردن پایه‌های باتری جلوگیری کنید.
• کابل USB مناسب استفاده کنید : برای استفاده از قابلیت‌های شارژ سریع PD/QC و توان بالاتر، کابل و شارژر نیز باید از استاندارد موردنظر پشتیبانی کنند. استفاده از کابل نامناسب می‌تواند باعث کاهش توان شارژ یا برگشت به حالت شارژ معمولی شود بنابراین تاحد امکان از کابل های با ضخامت مناسب و با کیفیت و اصل و مناسب شارژ سریع (فست شارژ) استفاده نمایید.
• گرما را کنترل کنید : در توان‌های بالا، بخش مبدل سوئیچینگ، سلف و سایر قطعات قدرت گرم می‌شوند. ماژول را در فضای کاملاً بسته یا کنار منابع گرمایی قرار ندهید و در صورت استفاده مداوم با توان بالا، تهویه مناسب و خنک کاری در نظر بگیرید.
• حفاظت داخلی به معنی بی‌خطر بودن هر باتری نیست : IP5328P دارای حفاظت‌هایی مانند اضافه‌شارژ، دشارژ بیش از حد، اضافه‌جریان، اتصال کوتاه و اضافه‌دما است؛ اما این حفاظت‌ها جایگزین استفاده از سلول سالم و طراحی صحیح پک باتری نیستند. بنابراین تا حد امکان در انتخاب باتری ها و اتصالات دقت کافی را داشته باشید.
• قبل از استفاده، ولتاژ را اندازه‌گیری کنید : اگر ماژول را برای ساخت یک پاوربانک سفارشی استفاده می‌کنید، قبل از اتصال گوشی یا تجهیزات حساس، خروجی USB را با مولتی‌متر بررسی کنید و مطمئن شوید ولتاژ در محدوده مورد انتظار قرار دارد. البته برای تست خروجی ماژول پاوربانک می توانید از طریق لینک زیر تستر مناسب پورت USB را تهیه نمایید :
• برای مشاهده و تهیه مدل های دیگری از ماژول پاوربانک می توانید به لینک زیر مراجعه نمایید :
| مدل آی سی اصلی (تراشه اصلی) | IP5328P |
|---|---|
| نوع ماژول | ماژول مدیریت هوشمند پاوربانک و شارژ سریع |
| نوع باتری پشتیبانی شده | باتری‌های لیتیومی (Li-ion) و لیتیوم پلیمر (Li-Po) تک‌سل |
| ساختار پک باتری رایج | 1S یا چند سلول موازی با ولتاژ نامی و شارژ کامل و مشخصات فنی یکسان |
| ولتاژ نامی باتری | 3.7V DC |
| ولتاژ شارژ کامل | 4.20V DC |
| حداکثر جریان شارژ باتری | آی‌سی تا 5A، وابسته به طراحی و شرایط کاری |
| نوع مبدل توان | سوئیچینگ سنکرون Buck/Boost |
| حداکثر توان خروجی | استاندارد دیتاشیت تا 18W |
| ولتاژ خروجی ماژول پاوربانک | 5V/3.1A، 9V/2A و 12V/1.5A |
| پشتیبانی USB PD | PD2.0 و PD3.0 دوطرفه |
| پشتیبانی PPS | دارد |
| پروتکل های شارژ سریع | QC2.0، QC3.0، FCP، AFC، SFCP، MTK و حالت‌های سازگار دیگر بسته به نسخه |
| پشتیبانی BC1.2 | دارد |
| سازگاری شارژ | Apple / Samsung |
| USB Type-C | پشتیبانی از ورودی/خروجی دوطرفه و غیرهمزمان |
| Micro USB | پشتیبانی فقط از ورودی |
| تعداد پورت های قابل پشتیبانی توسط آی سی | بسته به طراحی، تا 2× USB-A، یک USB Type-C و یک ورودی Micro USB |
| نمایش سطح شارژ باتری | با 4 عدد LED (D1-25%، D2-50%، D3-75%، D4-100%) |
| نشانگر اتصال منبع تغذیه | دارد با یک LED |
| راندمان تبدیل | بیش از 90٪ در شرایط مشخص |
| حفاظت اضافه ولتاژ ورودی | دارد |
| حفاظت افت ولتاژ ورودی | دارد |
| حفاظت اضافه جریان خروجی | دارد |
| حفاظت اضافه ولتاژ خروجی | دارد |
| حفاظت اتصال کوتاه | دارد |
| حفاظت اضافه شارژ باتری | دارد |
| حفاظت دشارژ بیش از حد | دارد |
| حفاظت اضافه جریان باتری | دارد |
| حفاظت اضافه دما | دارد، دمای بالای 150 درجه سانتی‌گراد |
| حفاظت دمای باتری | دارد، با سنسور حرارتی NTC |
| حالت آماده به کار خودکار | دارد |
| کنترل با کلید | پشتیبانی میشود |
| مدیریت شارژ و دشارژ | یکپارچه |
| کاربرد اصلی | پاوربانک، شارژر قابل حمل و تجهیزات قابل حمل |

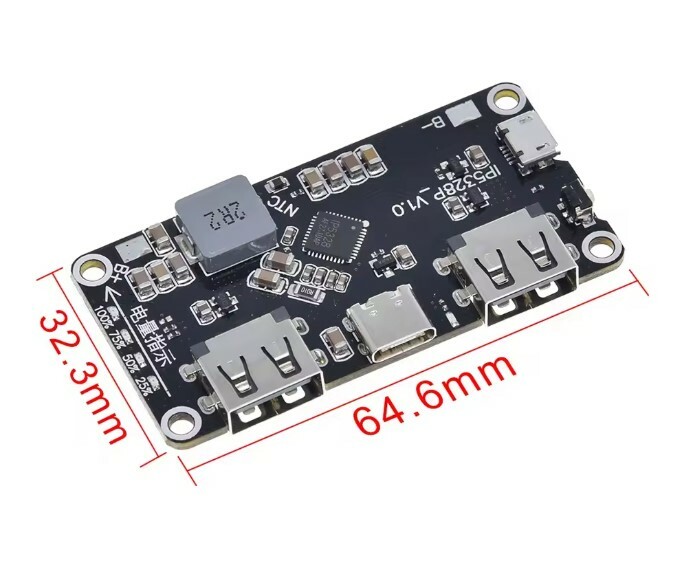

| ابعاد | 68 × 33 × 12 میلی‌متر |
| محدوده دمای کاری تراشه | 40- تا 150+ درجه سانتی‌گراد |
| محدوده دمای کاری ماژول | 20- تا 60+ درجه سانتی‌گراد |
| نوع نصب | لحیم‌کاری برای اتصال باتری و سوراخ‌های نصب مناسب پیچ 3 میلی‌متر |
ماژول IP5328P چیست؟
ماژول IP5328P یک آی‌سی مدیریت پاوربانک است که وظایفی مانند شارژ باتری لیتیومی، دشارژ باتری، تبدیل ولتاژ، مدیریت خروجی USB و پشتیبانی از شارژ سریع را در یک مجموعه انجام می‌دهد.
آیا IP5328P از فست شارژ پشتیبانی می‌کند؟
بله. این آی‌سی از پروتکل‌های مختلف شارژ سریع از جمله PD2.0، PD3.0، PPS، QC2.0، QC3.0، FCP و AFC پشتیبانی می‌کند؛ البته فعال شدن پروتکل‌های شارژ سریع به پشتیبانی مصرف کننده نیز بستگی دارد.
آیا برای ساخت پاوربانک مناسب است؟
بله. این ماژول برای ساخت پاوربانک، منبع تغذیه قابل حمل و شارژر USB کاربرد دارد و بخش مهمی از مدیریت شارژ و دشارژ باتری را انجام می‌دهد.
چه نوع باتری‌هایی به IP5328P متصل می‌شوند؟
معمولاً برای باتری‌های لیتیومی تک‌سل (1S) طراحی میشود. باتری‌های لیتیوم‌یون (Li-Ion) و لیتیوم‌پلیمر (Li-Po) در صورت سازگاری ولتاژ نامی 3.7V DC و شارژ نهایی 4.2V DC باتری قابل استفاده هستند و فقط اتصال موازی باتری های مشابه در پک باتری مجاز می باشد.
آیا می‌توان باتری 30000mAh به ماژول وصل کرد؟
بله. ظرفیت 30000mAh به‌تنهایی محدودیتی برای IP5328P ایجاد نمی‌کند. می‌توان از یک باتری یا چند سلول موازی با مجموع ظرفیت 30000mAh استفاده کرد، به شرط سازگاری ولتاژ و جریان لازم برای شارژ باتری ها.
برای مثال، 6 سلول 5000mAh به‌صورت موازی یک پک 1S6P با ظرفیت اسمی 30000mAh ایجاد می‌کنند.
آیا می‌توان چند باتری را به‌صورت سری به این ماژول متصل کرد؟
خیر. بردهای IP5328P برای پک تک‌سل یا سلول‌های موازی طراحی می‌شوند. بنابراین اتصال باتری‌ها به‌صورت سری مانند 2S یا 3S بدون طراحی اختصاصی صحیح نیست.
حداکثر جریان شارژ باتری چقدر است؟
در مستندات آی‌سی IP5328P، جریان شارژ باتری می‌تواند در شرایط مشخص تا 5A برسد. اما جریان واقعی شارژ در ماژول به طراحی PCB، سلف، مسیرها، منبع ورودی، دمای کاری و تنظیمات برد بستگی دارد.
آیا می‌توان از هر شارژر USB برای شارژ پاوربانک استفاده کرد؟
بله، معمولاً می‌توان از شارژر USB سازگار با حداقل ولتاژ 5V DC وحداکثر توان 10W استفاده کرد؛ اما برای دستیابی به سرعت شارژ بالاتر، شارژر و کابل نیز باید از پروتکل‌های شارژ سریع پشتیبانی کنند و از پورت USB Type-C استفاده شود.
آیا پورت USB-C هم ورودی و هم خروجی است؟
بله. امکان استفاده از پورت USB Type-C به صوت ورودی و خروجی و به طور غیر همزمان وجود دارد.
آیا خروجی همیشه 5 ولت است؟
خیر. در صورت پشتیبانی دستگاه متصل ، IP5328P می‌تواند از حالت‌های شارژ سریع با ولتاژهایی مانند 5V، 9V و 12V استفاده کند. در غیر این صورت، خروجی معمولاً در حالت استاندارد 5V کار می‌کند.
آیا این ماژول به NTC نیاز دارد؟
خیر. در این مدل از ماژول روی برد NTC قرار دارد.تراشه IP5328P از ورودی سنجش دمای باتری با NTC پشتیبانی می‌کند. برای اطلاعات بیشتر به صفحه 19 فایل بخش دیتاشیت محصول مراجعه نمایید. بنابراین نباید پایه NTC را بدون اطلاع از شماتیک همان ماژول به‌صورت تصادفی به مثبت یا منفی متصل کرد.
آیا ماژول دارای حفاظت اتصال کوتاه است؟
بله، IP5328P دارای قابلیت‌های حفاظتی از جمله حفاظت در برابر اضافه‌جریان و اتصال کوتاه خروجی است. با این حال، نباید به‌طور عمدی و مکرر خروجی را اتصال کوتاه کرد.
آیا از باتری در برابر شارژ بیش از حد محافظت می‌کند؟
بله. آی‌سی قابلیت‌های مدیریت و حفاظت باتری از جمله اضافه‌شارژ و دشارژ بیش از حد را ارائه می‌دهد، اما عملکرد نهایی به نحوه پیاده‌سازی روی ماژول بستگی دارد. بنابراین شرایط خنک کاری و تهویه مناسبی را فراهم کنید.
آیا هنگام استفاده با توان بالا ماژول گرم میشود؟
بله، در توان‌های بالا بخش‌های سوئیچینگ، آی‌سی، سلف و مسیرهای قدرت گرم می‌شوند. افزایش دما به ولتاژ خروجی، جریان، راندمان و شرایط تهویه بستگی دارد.
آیا ظرفیت باتری بیشتر باعث افزایش توان خروجی میشود؟
خیر. mAh بیشتر، معمولاً زمان کارکرد را افزایش می‌دهد، نه لزوماً توان خروجی را. توان خروجی به قابلیت مدار، ولتاژ و جریان قابل تأمین باتری و محدودیت‌های حرارتی بستگی دارد.
آیا می‌توان باتری‌های با ظرفیت متفاوت را موازی کرد؟
توصیه نمی‌شود. برای ساخت پک موازی بهتر است از سلول‌های هم‌نوع، هم‌ظرفیت، با وضعیت سلامت مشابه و ولتاژ نزدیک به یکدیگر استفاده شود.
آیا قبل از اتصال گوشی باید خروجی را با مولتی‌متر اندازه گرفت؟
در ساخت یا راه‌اندازی اولیه، بله. بررسی اتصالات باتری و اندازه‌گیری خروجی قبل از اتصال تجهیزات حساس، اقدام مناسبی است. برای تست خروجی ماژول پاوربانک می توانید از طریق لینک زیر تستر مناسب پورت USB را تهیه نمایید :
تفاوت IP5328P با یک ماژول پاوربانک معمولی چیست؟
ماژول پاوربانک IP5328P قابلیت پشتیبانی از پروتکل‌های متنوع شارژ سریع، USB PD و PPS را در اختیار طراح قرار می‌دهد؛ بنابراین در صورت پیاده‌سازی مناسب روی ماژول، می‌تواند امکانات بیشتری نسبت به بردهای ساده پاوربانک با خروجی ثابت 5V ارائه دهد. برای مشاهده و تهیه مدل های دیگری از ماژول پاوربانک می توانید به لینک زیر مراجعه نمایید :
