ماژول آمپلی فایر 3 وات HXJ8002 یک برد تقویت‌کننده صوتی کوچک و کاربردی است که برای تقویت سیگنال صوتی و راه‌اندازی انواع اسپیکرهای کوچک در پروژه‌های الکترونیکی طراحی شده است. قلب این ماژول، تراشه HXJ8002 است که امکان ساخت یک مدار تقویت‌کننده صوتی جمع‌وجور با تعداد قطعات جانبی کم را فراهم می‌کند. این ویژگی باعث شده این ماژول برای پروژه‌های DIY، ساخت اسپیکرهای قابل حمل، پروژه‌های آردوینو و میکروکنترلری و سایر تجهیزات صوتی کوچک گزینه‌ای مناسب باشد.
یکی از مهم‌ترین مزایای ماژول آمپلی‌فایر HXJ8002 ابعاد کوچک آن است. در پروژه‌هایی که فضای نصب محدود است، استفاده از یک برد آماده می‌تواند نسبت به طراحی مدار آمپلی‌فایر از صفر، فرآیند ساخت را ساده‌تر و سریع‌تر کند. ورودی صوتی به ماژول اعمال می‌شود و پس از تقویت، سیگنال خروجی مونو (خروجی صدای تک کاناله) برای اتصال به اسپیکر در اختیار قرار می‌گیرد.
این ماژول برای پروژه‌هایی ساخته شده که به یک تقویت‌کننده صوتی مونو 3 وات در ابعاد کوچک نیاز دارند. توان خروجی مناسب آن می‌تواند برای ساخت اسپیکرهای کوچک، سیستم‌های صوتی DIY، پروژه‌های آموزشی و دستگاه‌های الکترونیکی که به پخش صدای تقویت‌شده نیاز دارند، کاربردی باشد.
اگر قصد دارید یک پروژه مبتنی بر Arduino، ESP32، Raspberry Pi یا سایر بردهای پردازشی را به خروجی صوتی مجهز کنید، این نوع ماژول آمپلی‌فایر می‌تواند برای تقویت سیگنال صوتی و اتصال آن به یک اسپیکر کوچک مورد استفاده قرار گیرد. به عنوان مثال، می‌توان از آن در پروژه‌هایی مانند پخش‌کننده صوتی، دستگاه اعلام وضعیت، سیستم هشدار صوتی، پروژه‌های آموزشی و گجت‌های DIY استفاده کرد. البته باید مشخصات خروجی صوتی برد کنترل‌کننده و سطح سیگنال ورودی با مشخصات ماژول مطابقت داشته باشد.
یکی از کاربردهای رایج ماژول آمپلی فایر مونو 3W HXJ8002 استفاده در ساخت اسپیکرهای کوچک و تجهیزات صوتی سفارشی است. ابعاد جمع‌وجور ماژول اجازه می‌دهد آن را داخل محفظه‌های کوچک نصب کنید و یک سیستم صوتی ساده و کم‌حجم بسازید. این برد می‌تواند در پروژه‌هایی که فضای کافی برای استفاده از آمپلی‌فایرهای بزرگ وجود ندارد، گزینه مناسبی باشد. برای دستیابی به صدای بهتر نیز انتخاب اسپیکر مناسب با توان و امپدانس سازگار اهمیت زیادی دارد.
• ساخت اسپیکرهای کوچک و قابل حمل؛ ابعاد بسیار کوچک برد و مصرف پایین آن، استفاده در تجهیزات صوتی جمع‌وجور و باتری‌خور را امکان‌پذیر می‌کند.
• پروژه‌های Arduino و میکروکنترلری؛ می‌توان سیگنال صوتی تولیدشده توسط مدار یا برد پردازشی را برای راه‌اندازی یک اسپیکر کوچک به این آمپلی‌فایر داد.
• پروژه‌های ESP32 و سایر بردهای 3.3V/5V؛ محدوده تغذیه 2.2 تا ۵.۵ ولت باعث می‌شود برای بسیاری از سیستم‌های کم‌ولتاژ مناسب باشد.
• ساخت سیستم‌های هشدار صوتی مانند اعلام وضعیت، بوق‌های الکترونیکی و پیام‌های صوتی کم‌توان.
• پروژه‌های DIY و آموزشی الکترونیک برای یادگیری و پیاده‌سازی مدار تقویت صوت.
• تقویت صدای ماژول‌های پخش صوت مانند ماژول‌های MP3، گیرنده‌های صوتی و مدارهای تولید صدا، مشروط به سازگاری سطح سیگنال ورودی.
• تجهیزات صوتی کم‌مصرف و قابل حمل که فضای محدودی برای مدار آمپلی‌فایر دارند.
1. اتصال تغذیه
یک منبع تغذیه 2.2 تا ۵.۵ ولت DC و جریان دهی حداکثر 10mA به پایه‌های تغذیه ماژول (پایه مثبت تغذیه (VCC) و زمین تغذیه (GND)) متصل کنید. (توصیه شده 5V DC)
2. اتصال ورودی صوتی

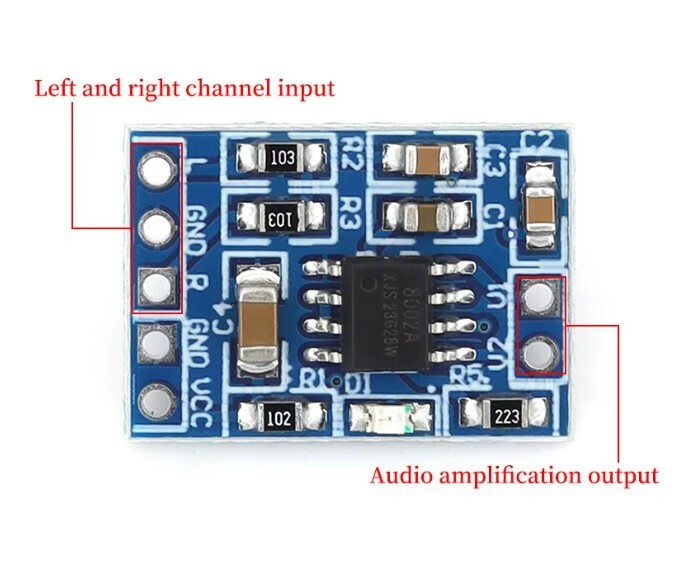

خروجی صوتی منبع موردنظر، مانند ماژول پخش MP3 یا مدار میکروکنترلری، به ورودی صوتی آمپلی‌فایر (پد های لحیم کاری کانال چپ صدا(L) ، کانال راست صدا(R) و زمین (GND)) متصل می‌شود. بهتر است سطح سیگنال ورودی بیش از محدوده قابل قبول مدار نباشد تا از ایجاد اعوجاج جلوگیری شود. برای صدای ورودی آنالوگ مونو (تک کانال) می توانید از یکی از کانال ها و زمین استفاده نمایید.
"اگر چه این ماژول امکان دریافت سیگنال صوتی استریو را در ورودی دارد اما در نهایت دو کانال را با هم جمع و در خروجی صدای مونو یا تک کاناله خواهیم داشت."
3. اتصال اسپیکر
اسپیکر را به خروجی صوتی ماژول (پایه مثبت خروجی V1 و پایه منفی خروجی V2) متصل کنید. HXJ8002 برای بارهای ۳، ۴ و ۸ اهم مشخص شده است و توان خروجی با تغییر امپدانس اسپیکر تغییر می‌کند. این ماژول به ازای فرکانس 1KHz با بلندگوهای دارای ضریب THD+N (Total Harmonic Distortion + Noise) کمتر از 10 درصد می باشد که یعنی کیفیت صدای خوبی را فراهم می کند. در تغذیه ۵ ولت DC، توان معمول اعلام‌شده تقریباً به این صورت است:
امپدانس اسپیکر توان خروجی تقریبی
3Ω 3W
4Ω 2.56W
8Ω 1.8W
این مقادیر بر اساس مشخصات تراشه/ماژول اعلام شده‌اند و توان واقعی به شرایط تغذیه، اسپیکر و میزان اعوجاج بستگی دارد. برای درک بههتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
• نکته : ماژول آمپلی فایر 3 وات HXJ8002دارای گین یا ضریب تقویت ثابت است و امکان تغییر حجم صدا فقط از طریق خود ماژول وجود ندارد. برای این کار کافیست حجم صدای ورودی را افزایش دهید. در صورت نیاز به تغییر گین ثابت امکان تنظیم توسط مقاومت‌های خارجی (R5) وجود دارد می توانید به صفحه 13 از فایل بخش دیتاشیت محصول مراجعه نمایید.
4. راه‌اندازی و تست
پس از اتصال صحیح تغذیه، ورودی صوتی و اسپیکر، سیگنال صوتی را اعمال کنید و سطح صدا را از طریق به‌تدریج افزایش دهید. تراشه HXJ8002 دارای مدار کاهش صدای «پاپ و کلیک» هنگام روشن و خاموش شدن است که برای کاربردهای صوتی مزیت محسوب می‌شود.
• ولتاژ تغذیه را از ۵.۵ ولت بیشتر نکنید. محدوده کاری مجاز ولتاژ تراشه حدود 2.2 تا ۵.۵ ولت DC است.
• منابع تغذیه نامناسب می‌توانند باعث ایجاد هوم، نویز یا صدای ناخواسته در خروجی شوند. تا حد امکان از منبع تغذیه پایدار و با حداقل ریپل جریان دهی مناسب استفاده نمایید.
• خروجی آمپلی‌فایر اتصال کوتاه نکنیدچرا که باعث آسیب به تراشه HXJ8002 می شود. قبل از سیم‌کشی یا تغییر اتصالات، تغذیه را قطع کنید.

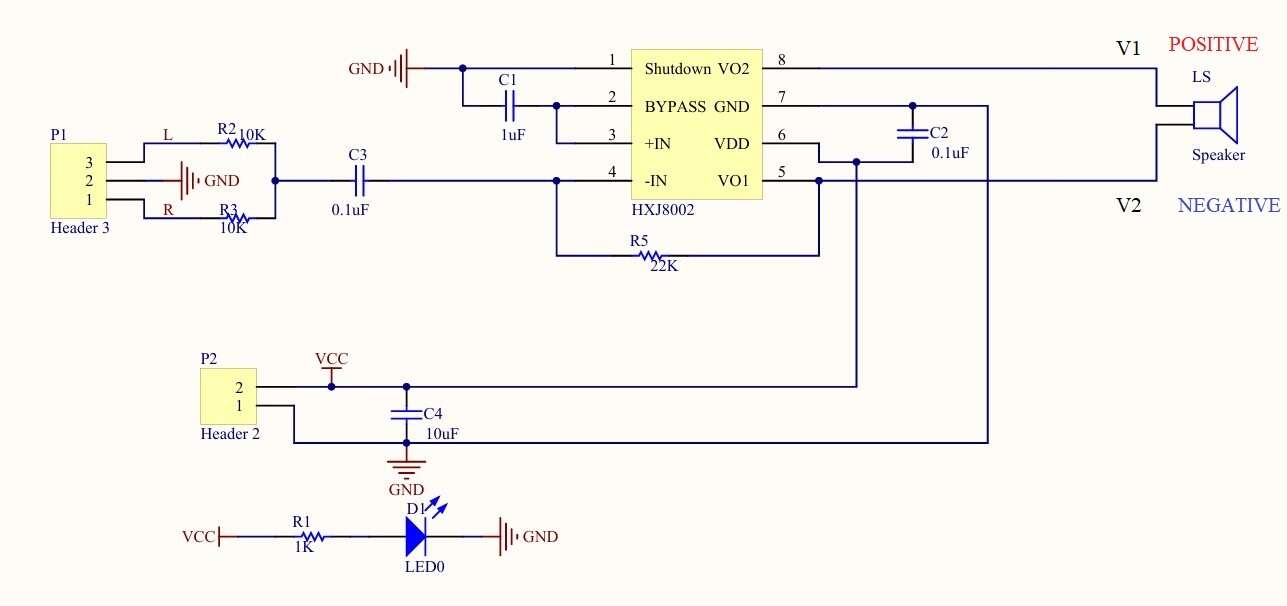

• خروجی BTL است. خروجی اسپیکر ماژول HXJ8002 را نباید مانند یک خروجی معمولی که یکی از سیم‌های آن به GND مدار ورودی و یا مدارهای جانبی دیگر متصل است در نظر گرفت؛ هر دو ترمینال خروجی متعلق به مدار تقویت‌کننده تراشه HXJ8802 هستند. ساختار BTL در دیتاشیت تراشه نیز مشخص شده است.
• خروجی اسپیکر را به زمین مدار متصل نکنید چرا که باعث آسیب به تراشه ماژول می شود.
• توان ۳ وات به معنی ۳ وات در تمام شرایط نیست. توان خروجی به ولتاژ تغذیه، امپدانس اسپیکر و میزان اعوجاج وابسته است.
• اسپیکر مناسب انتخاب کنید. برای دستیابی به توان بالاتر، امپدانس بار اهمیت دارد؛ در ۵ ولت، مشخصات تراشه برای بار ۳Ω توان ۳ وات و برای ۸Ω توان کمتری را نشان می‌دهد.
• توان اسمی اسپیکر را در نظر بگیرید. اسپیکری که توان نامی آن کمتر از توان مورد انتظار آمپلی‌فایر باشد، ممکن است در حجم بالا آسیب ببیند.
• برای پروژه‌های باتری‌خور هم مناسب است. تراشه دارای حالت Shutdown با جریان بسیار پایین حدود ۰.۶ میکروآمپر به‌صورت تیپیکال است.
• خروجی این ماژول تک‌کاناله یا مونو (MONO) است. برای صدای استریو باید از دو ماژول تقویت‌کننده مونو مجزا برای هر کانال راست و چپ یا یک آمپلی‌فایر استریو استفاده کنید. برای تهیه آمپلی فایر های استریو می توانید به لینک زیر مراجعه نمایید :
• محدوده دمای کاری محیط برای این ماژول به‌صورت رسمی مشخص نشده است. حداکثر دمای اتصال تراشه ۱۵۰ درجه سانتی‌گراد اعلام شده که با دمای محیط قابل مقایسه نیست. ولی در توان های بالا نزدیک به حداکثر بهتر است تهویه و خنک کاری مناسب وجود داشته باشد.
| نوع ماژول | آمپلی‌فایر صوتی مونو |
|---|---|
| تراشه اصلی | HXJ8002 |
| نوع تقویت کننده | آمپلی‌فایر توان صوتی BTL |
| تعداد کانال | 1 کانال (Mono) |
| ولتاژ تغذیه | 2.2 تا 5.5 ولت DC |
| ولتاژ پیشنهادی رایج | 5 ولت DC |
| توان خروجی در 3Ω | 3 وات Typ. در 5V و THD+N برابر 10٪ |
| توان خروجی در 4Ω | 2.56 وات Typ. در 5V و THD+N برابر 10٪ |
| توان خروجی در 8Ω | 1.8 وات Typ. در 5V و THD+N برابر 10٪ |
| امپدانس اسپیکر قابل استفاده | 3Ω، 4Ω و 8Ω (توصیه شده برای بیشترین توان خروجی بلندگو 3Ω) |
| جریان حالت آماده به کار (Shutdown) | حدود 0.6 µA |
| جریان کاری ماژول | حداکثر حدود 10mA |
| نوع خروجی | BTL / Bridge-Tied Load |
| خازن کوپل خروجی | نیاز ندارد |
| خازن Bootstrap | نیاز ندارد |
| کنترل Gain | امکان تنظیم توسط مقاومت‌های خارجی (R5) |
| Gain داخلی | Unity-Gain Stable |
| مدار کاهش Pop & Click | دارد |
| اعوجاج هارمونیک صوتی (THD+N) | کمتر از 10٪ در شرایط توان نامی ذکرشده |

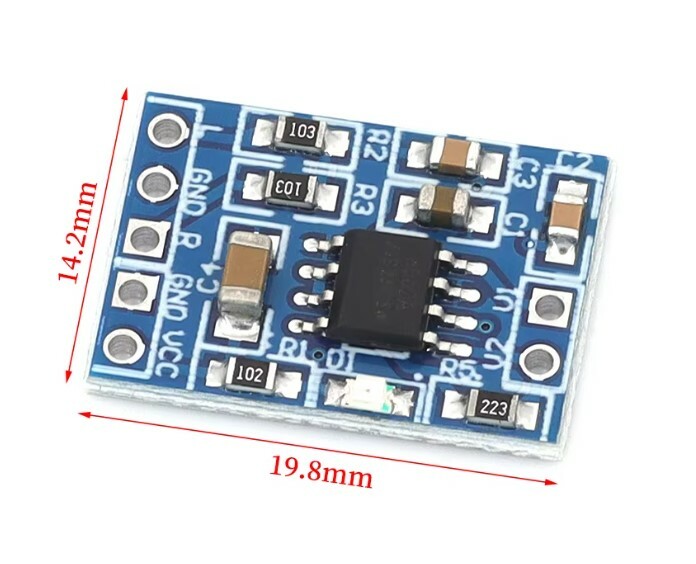

| ابعاد برد | حدود 19.8 × 14.2 میلی‌متر |
| نوع کاربرد | تقویت صدای اسپیکرهای کوچک |
| مناسب برای | Arduino، میکروکنترلرها، پروژه‌های DIY و تجهیزات صوتی قابل حمل |
| دمای کاری | حداکثر دمای اتصال تراشه 150 درجه سانتی‌گراد |
آیا این ماژول استریو است؟
خیر. ماژول HXJ8002 تک‌کاناله (Mono) است و برای راه‌اندازی یک اسپیکر طراحی شده است. برای تهیه آمپلی فایر های استریو می توانید به لینک زیر مراجعه نمایید :
ولتاژ تغذیه ماژول چقدر است؟
ولتاژ کاری تراشه HXJ8002 در محدوده 2.2 تا ۵.۵ ولت DC قرار دارد. تغذیه ۳.۳ و ۵ ولت برای استفاده در پروژه‌های میکروکنترلری مناسب است.
آیا این ماژول با آردوینو قابل استفاده است؟
بله. می‌توان از آن برای تقویت خروجی صوتی پروژه‌های مبتنی بر Arduino، ESP32 و سایر میکروکنترلرها استفاده کرد؛ البته سیگنال صوتی باید در محدوده مناسب ورودی آمپلی‌فایر باشد.
توان خروجی واقعی ماژول چقدر است؟
توان خروجی به ولتاژ تغذیه و امپدانس اسپیکر بستگی دارد. در تغذیه ۵ ولت، توان تیپیک برای بار ۳ اهم حدود ۳ وات، برای ۴ اهم حدود ۲.56 وات و برای ۸ اهم حدود ۱.۸ وات است.
آیا می‌توان اسپیکر ۸ اهم به آن متصل کرد؟
بله. اسپیکر ۸ اهم قابل استفاده است، اما توان خروجی نسبت به اسپیکر ۳ یا ۴ اهم کمتر خواهد بود.
آیا خروجی ماژول BTL است؟
بله. خروجی HXJ8002 از نوع BTL (Bridge-Tied Load) است؛ بنابراین هر دو سیم اسپیکر به پایه‌های خروجی اختصاصی آمپلی‌فایر متصل می‌شوند.
آیا یکی از سیم‌های اسپیکر را می‌توان به GND وصل کرد؟
خیر. در خروجی BTL نباید یکی از پایه‌های اسپیکر را به زمین مدار متصل کرد؛ این کار می‌تواند باعث عملکرد نادرست یا آسیب به مدار شود.
آیا برای اسپیکر ۳ وات مناسب است؟
بله، در شرایط مشخص دیتاشیت، HXJ8002 می‌تواند در تغذیه ۵ ولت و بار ۳ اهم حدود ۳ وات توان خروجی ارائه دهد. توان نامی و امپدانس اسپیکر باید با شرایط کاری ماژول هماهنگ باشد.
آیا ماژول به خازن خروجی نیاز دارد؟
خیر. به دلیل استفاده از ساختار BTL، برای اتصال اسپیکر به خروجی، خازن کوپلینگ خروجی معمولی موردنیاز نیست.
آیا می‌توان از منبع تغذیه ۱۲ ولت استفاده کرد؟
خیر. ۱۲ ولت برای HXJ8002 بیش از محدوده مجاز تغذیه است. حداکثر ولتاژ کاری تراشه ۵.۵ ولت است و استفاده از ولتاژ بالاتر می‌تواند باعث آسیب شود.
آیا این ماژول برای باتری مناسب است؟
بله. محدوده تغذیه پایین و مصرف کم در حالت Shutdown، آن را برای تجهیزات صوتی قابل حمل و پروژه‌های باتری‌خور مناسب می‌کند.
آیا هنگام روشن شدن صدای «تق» در اسپیکر ایجاد می‌شود؟
تراشه HXJ8002 دارای مدار Pop & Click Suppression است که برای کاهش صدای ناخواسته هنگام روشن و خاموش شدن طراحی شده است.
آیا می‌توان دو اسپیکر به یک ماژول متصل کرد؟
خیر، این ماژول مونو است و خروجی آن برای یک بار صوتی طراحی شده است. برای دو اسپیکر مستقل چپ و راست، به دو کانال تقویت‌کننده یا تقویت کننده استریو نیاز دارید. برای تهیه آمپلی فایر های استریو می توانید به لینک زیر مراجعه نمایید :
آیا دمای کاری ماژول مشخص است؟
محدوده دمای کاری محیط برای این ماژول به‌صورت رسمی مشخص نشده است. حداکثر دمای اتصال تراشه ۱۵۰ درجه سانتی‌گراد اعلام شده که با دمای محیط قابل مقایسه نیست. ولی در توان های بالا نزدیک به حداکثر بهتر است تهویه و خنک کاری مناسب وجود داشته باشد.
