ماژول مبدل I2C برای ال سی دی 1602 (I2C Adapter for LCD 1602)
ماژول درایور LCD کاراکتری 16×2 با ارتباط I2C یک برد کوچک است که به پشت LCDهای کاراکتری 16×2 متصل می‌شود و رابط موازی آن را به رابط I2C تبدیل می‌کند. این ماژول مبتنی بر تراشه PCF8574T امکان راه‌اندازی نمایشگر را تنها با دو پین (SCL و SDA) فراهم می‌کند.
با استفاده از این ماژول می‌توانید LCDهای کاراکتری 16×2 و 20×4 را فقط با دو خط I/O به صورت I2C راه‌اندازی کنید و 5 پایه از میکروکنترلر صرفه‌جویی کنید. این ماژول همچنین امکان کنترل Back Light نمایشگر را از طریق یک جامپر مهیا می‌کند.
راه‌اندازی LCD با آردوینو: کاهش پایه‌های مورد نیاز از 6 پین به 2 پین
پروژه‌های رباتیک و IoT: صرفه‌جویی در پایه‌های میکروکنترلر
نمایش اطلاعات سنسورها: نمایش دما، فشار، ولتاژ و سایر پارامترها
دستگاه‌های الکترونیکی قابل حمل: کاهش حجم سیم‌کشی و ساده‌سازی مدار
سیستم‌های چندLCD : اتصال تا 8 LCD روی یک باس I2C
پروژه‌های DIY و آموزشی : راه‌اندازی ساده LCD کاراکتری

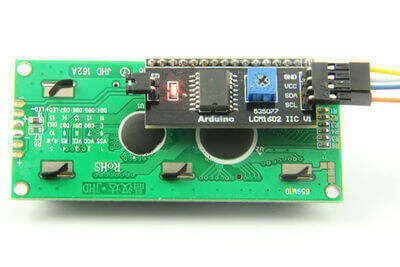

1. لحیم‌کاری درایور روی LCD
• درایور را مثل شکل زیر روی LCD لحیم کنید

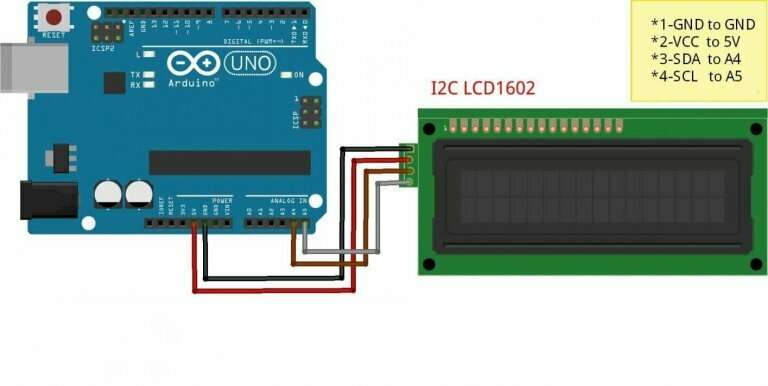

2. اتصالات برق
• Vcc درایور → به 5V آردوینو متصل کنید
• Gnd ماژول → به Gnd آردوینو متصل کنید
3. اتصالات I2C
• سیم SCL → به پین A5 آردوینو متصل کنید
• سیم SDA → به پین A4 آردوینو متصل کنید
4. نصب کتابخانه
• کتابخانه LiquidCrystal_I2C را دانلود و روی IDE آردوینو نصب کنید
5. برای اطلاعات بیشتر درباره نحوه کدنویسی و راه اندازی ماژول می توانید به این لینک مراجعه کنید:

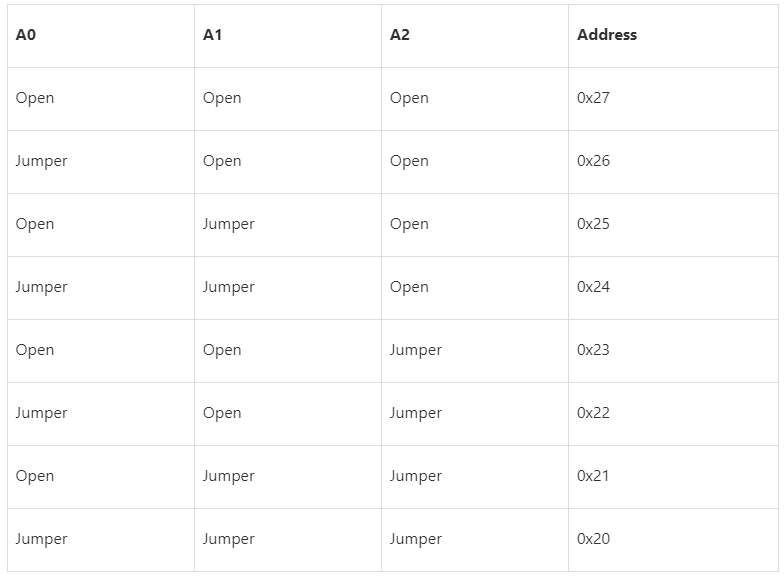

• آدرس I2C: آدرس پیش‌فرض 0X27است و با جامپرهای A0,A1,A2 می توانید به آدرس های دیگر تغییر دهید.
• ولتاژ کاری: مطمئن شوید ولتاژ تغذیه بین 2.5V تا 6V باشد

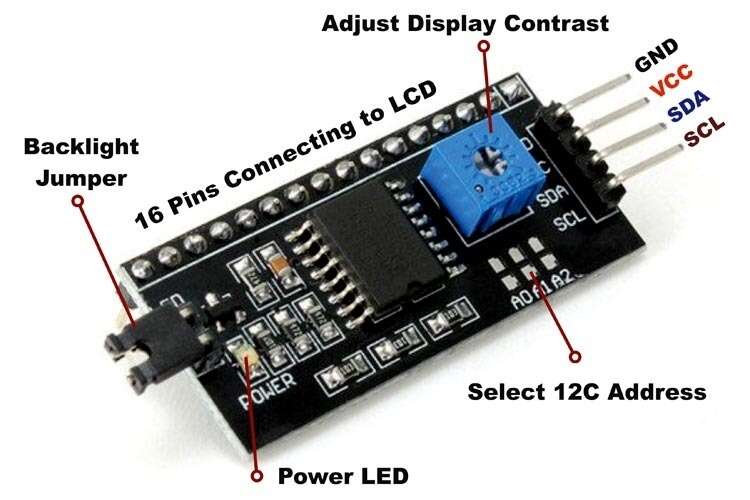

• کنترل Back Light: از جامپر برای کنترل نور پس‌زمینه استفاده کنید
• 8 LCD همزمان: می‌توانید تا 8 ماژول روی یک باس I2C اتصال دهید
• تنظیم کنتراست: با پتانسیومتر کنتراست نمایشگر را تنظیم کنید
• پشتیبانی از نمایشگرهای: تمامی نمایشگرهای کاراکتری استاندارد (از جمله 16×2، 20×4 و سایر مدل‌های مبتنی بر کنترلرهای مشابه)
| مدل | PCF8574T |
|---|---|
| تراشه کنترلر | PCF8574T (I2C IO Expander) |
| رابط ارتباطی | I2C (پروتکل ارتباطی سریال) |
| سازگاری نمایشگر | LCD کاراکتری 16×2 (1602) و 20×4 (2004) |
| آدرس I2C | 0x27 (پیش‌فرض)، قابل تغییر با جامپر |
| ولتاژ تأمین | 2.5V تا 6V (سازگار با 3.3V و 5V) |
| پین های مورد نیاز | فقط 2 پین (SCL و SDA) |
| تعداد ماژول قابل اتصال | تا 8 ماژول روی یک باس I2C |
| کنترل Back Light | دارای جامپر برای کنترل نور پس‌زمینه |
| تنظیم کنتراست | دارای پتانسیومتر برای تنظیم کنتراست تصویر |

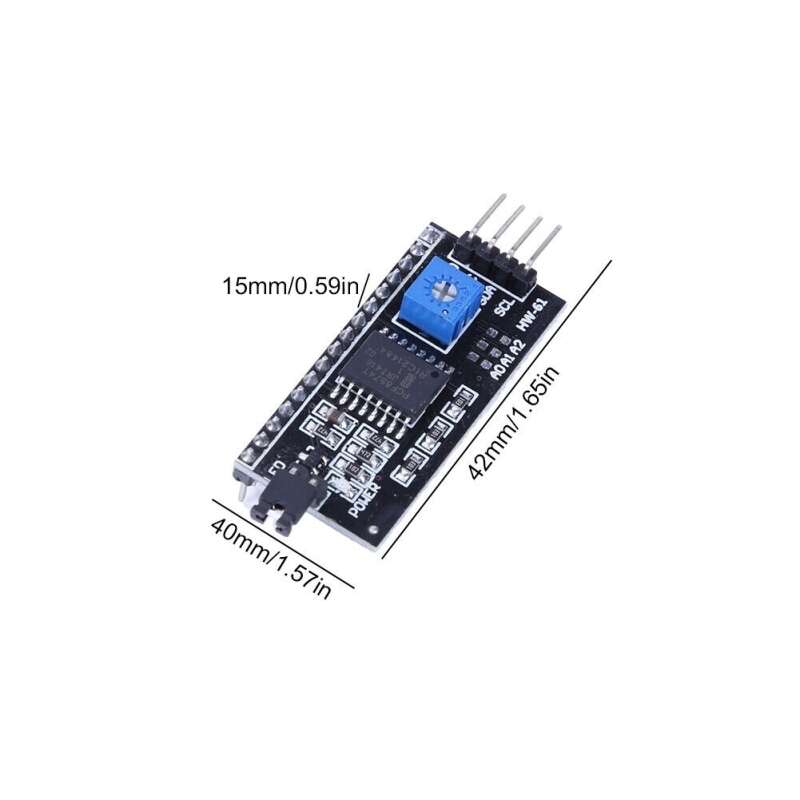

| ابعاد | 41 × 19 × 15 میلی‌متر |
| کتابخانه آردوینو | LiquidCrystal_I2C |
| صرفه جویی پایه | 6 پین به 2 پین (کاهش 5 پایه) |
چه طور این ماژول را با آردوینو استفاده کنم؟ برای اطلاع از نحوه کدنویسی این ماژول به لینک زیر مراجعه کنید : https://jamtronic.com/mag/character-lcd-arduino-tutorial/ چه نمایشگرها با این ماژول سازگار است؟ LCD کاراکتری 16×2 (1602) و 20×4 (2004) چند پایه از میکروکنترلر نیاز دارم؟ فقط 2 پین (SCL و SDA) آدرس I2C ماژول چیست؟ 0x27 (پیش‌فرض)، قابل تغییر با جامپر ولتاژ کاری ماژول چند است؟ 2.5V تا 6V (سازگار با 3.3V و 5V) تراشه کنترلر چیست؟ PCF8574T (I2C IO Expander) کتابخانه آردوینو مورد نیاز چیست؟ LiquidCrystal_I2C کنترل Back Light دارد؟ بله، با جامپر می‌توان نور پس‌زمینه را کنترل کرد تعداد LCD همزمان قابل اتصال؟ تا 8 LCD روی یک باس I2C می‌توانید اتصال دهید ابعاد ماژول چند است؟ 41 × 19 × 15 میلی‌متر تنظیم کنتراست دارد؟ بله، با پتانسیومتر کنتراست نمایشگر را تنظیم می‌کنید چه پایه‌های آردوینو را استفاده کنم؟
SCL → پین A5 آردوینو
SDA → پین A4 آردوینو
صرفه‌جویی پایه به چه صورت است؟
از 6 پین به 2 پین (کاهش 5 پایه از میکروکنترلر)
