ماژول اولتراسونیک سنجش مسافت HC-SR04 (SRF04)

ماژول فاصله سنج اولتراسونیک (فراصوت) مشابه رادار برای اندازه گیری مسافت، سازگار با همه میکروکنترلرها و با دقت 3 میلی متر و ولتاژ کاری 5 ولت

تعداد تخفیف (%) قيمت
1 عدد 36,200 تومان
10 تعداد 3 % 35,114 تومان
50 تعداد 5 % 34,390 تومان
100+ تعداد 10 % 32,580 تومان

36,200 تومان

موجود

0 نفر در حال مشاهده این محصول هستند!

اساس کار این ماژول اولتراسونیک ( فراصوت ) مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد. این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند و موج بازتاب شده را دریافت و تحلیل می‌کنند.

ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 :

این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کنند. در این ماژول سنجش مسافت،  فرستنده اولتراسونیک و حسگر بر روی یک برد قرار داده شده  و مدار الکترونیکی واسط کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکروکنترلر ها سازگار می باشد.

کاربردهای ماژول اندازه گیری فاصله اولتراسونیک HC-SR04:

ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 کاربردهای گسترده ای در زمینه های مختلف دارد. در اینجا برخی از رایج ترین برنامه ها آورده شده است:

  • تشخیص موانع: ماژول HC-SR04 را می توان در ربات ها یا وسایل نقلیه برای شناسایی موانع و جلوگیری از برخورد استفاده کرد.
  • سنجش فاصله: این ماژول می تواند برای اندازه گیری فاصله بین اشیاء در کاربردهای مختلف مانند اتوماسیون صنعتی، حسگرهای پارکینگ یا سنجش سطح استفاده شود.
  • تشخیص اشیاء: ماژول HC-SR04 را می توان برای تشخیص وجود یا عدم وجود اشیاء در طیف وسیعی از برنامه ها مانند سیستم های امنیتی، شمارنده اشیا یا خانه های هوشمند استفاده کرد.
  • اندازه گیری سطح مایع: از ماژول می توان برای اندازه گیری سطح مایعات در مخازن مانند مخازن سوخت یا آب استفاده کرد.
  • اندازه گیری جریان: ماژول HC-SR04 را می توان در فلومترها برای اندازه گیری دبی مایعات یا گازها استفاده کرد.
  • پایش آب و هوا: این ماژول را می توان برای اندازه گیری فاصله ابرها، تشخیص بارندگی و تعیین ارتفاع سطح آب در رودخانه ها یا دریاچه ها استفاده کرد.

به طور کلی، ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 یک سنسور همه کاره است که می تواند در طیف گسترده ای از کاربردها استفاده شود که نیاز به اندازه گیری دقیق و قابل اعتماد فاصله دارند.

مزایای ماژول اندازه گیری فاصله اولتراسونیک HC-SR04:

در اینجا برخی از مزایای ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 آورده شده است:

  • اندازه گیری بدون تماس: ماژول HC-SR04 از امواج اولتراسونیک برای اندازه گیری فاصله استفاده می کند، به این معنی که نیازی به تماس فیزیکی با جسم مورد اندازه گیری ندارد. این آن را برای استفاده در کاربردهایی که تماس می تواند به جسم آسیب برساند یا اندازه گیری را تحت تأثیر قرار دهد، مناسب می کند.
  • دقت بالا: ماژول HC-SR04 اندازه گیری دقیق فاصله را معمولاً با دقت حدود 3 میلی متر ارائه می دهد.
  • محدوده اندازه گیری گسترده: این ماژول بسته به مدل خاص و محیط می تواند فواصل از چند سانتی متر تا چند متر را اندازه گیری کند.
  • استفاده آسان: استفاده از ماژول HC-SR04 آسان است، با یک رابط ساده که به آن اجازه می دهد به طیف گسترده ای از میکروکنترلرها و سایر دستگاه های الکترونیکی متصل شود.
  • هزینه کم: این ماژول هزینه نسبتاً پایینی دارد و آن را برای علاقه مندان، دانش آموزان و حرفه ای ها به طور یکسان در دسترس قرار می دهد.
  • مصرف انرژی کم: این ماژول انرژی کم مصرف می‌کند و برای استفاده در دستگاه‌های با باتری و سایر برنامه‌هایی که مصرف انرژی مورد توجه است، مناسب است.

به طور کلی، ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04 طیف وسیعی از مزیت‌ها را ارائه می‌دهد که آن را به انتخابی محبوب برای انواع برنامه‌هایی که نیاز به اندازه‌گیری دقیق و قابل اعتماد فاصله دارند، تبدیل می‌کند.

معایب ماژول اندازه گیری فاصله اولتراسونیک HC-SR04:

در اینجا برخی از معایب ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 آورده شده است:

  • دقت محدود در شرایط خاص: اگرچه این ماژول در اکثر شرایط دقت بالایی ارائه می‌کند، اما ممکن است در محیط‌های خاصی مانند محیط‌هایی با رطوبت بالا یا جاهایی که اجسامی وجود دارند که امواج اولتراسونیک را جذب یا منعکس می‌کنند، دقت بالایی نداشته باشد.
  • برد محدود: حداکثر برد ماژول HC-SR04 معمولاً حدود 4 متر است که ممکن است برای کاربردهای خاص کافی نباشد.
  • زاویه تشخیص محدود: ماژول دارای زاویه تشخیص باریکی است، معمولاً در حدود 15 درجه، به این معنی که ممکن است قادر به تشخیص اجسام خارج از این زاویه نباشد.
  • تداخل سایر سنسورهای اولتراسونیک: ماژول HC-SR04 ممکن است در معرض تداخل سایر سنسورهای اولتراسونیک باشد که در همان محیط کار می کنند، که می تواند بر دقت آن تأثیر بگذارد.
  • نیاز به کالیبراسیون: ماژول برای اطمینان از اندازه گیری دقیق فاصله نیاز به کالیبراسیون دارد که ممکن است به تخصص فنی نیاز داشته باشد.

به طور کلی، در حالی که ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04 طیف وسیعی از مزایا را ارائه می‌دهد، همچنین دارای محدودیت‌ها و معایبی است که باید هنگام انتخاب سنسور برای یک کاربرد خاص در نظر گرفته شود.

مشخصات فنی ماژول اندازه گیری فاصله اولتراسونیک HC-SR04:

  • ولتاژ کاری:5v
  • میزان جریان مصرفی :15mA
  • فرکانس کاری :40Mz
  • مینیموم رنج قابل تشخیص:2 سانتی متر
  • ماکسیموم رنج قابل تشخیص: 4 متر
  • زاویه قابل تشخیص: 15درجه

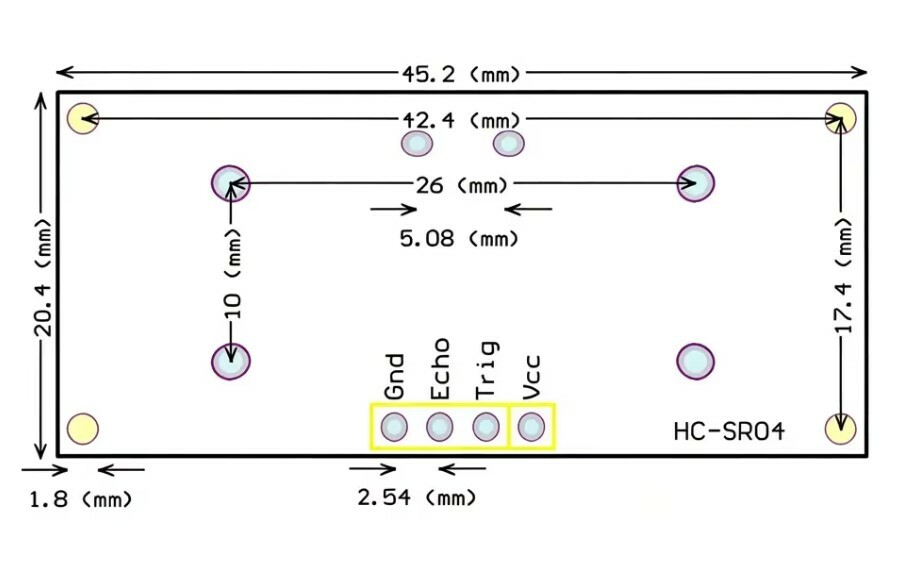

  • ابعاد:45*20*15 میلیمتر

سوالات متداول برای ماژول اندازه گیری فاصله اولتراسونیک HC-SR04:

در اینجا برخی از سوالات متداول (FAQ) برای ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 آمده است:

  • ماژول HC-SR04 چگونه کار می کند؟

ماژول HC-SR04 با ارسال امواج اولتراسونیک از فرستنده خود کار می کند که از یک جسم پریده و توسط گیرنده آن گرفته می شود. سپس این ماژول مدت زمان حرکت امواج به جسم و بازگشت را اندازه می گیرد و بر اساس این زمان فاصله را محاسبه می کند.

  • حداکثر برد ماژول HC-SR04 چقدر است؟

حداکثر برد ماژول HC-SR04 معمولاً حدود 4 متر است، اما این ممکن است بسته به مدل خاص و محیط متفاوت باشد.

  • آیا ماژول HC-SR04 را می توان در فضای باز استفاده کرد؟

بله، ماژول HC-SR04 را می توان در فضای باز استفاده کرد، اما عملکرد آن ممکن است تحت تأثیر عوامل محیطی مانند باد، دما، رطوبت و اجسامی که امواج اولتراسونیک را جذب یا منعکس می کنند، باشد.

  • آیا ماژول HC-SR04 می تواند چندین شی را همزمان تشخیص دهد؟

ماژول HC-SR04 می تواند چندین شی را به طور همزمان تشخیص دهد، اما اگر اشیایی در نزدیکی یکدیگر باشند، ممکن است دقت آن تحت تأثیر قرار گیرد.

  • آیا ماژول HC-SR04 نیاز به کالیبراسیون دارد؟

بله، ماژول HC-SR04 ممکن است برای اطمینان از اندازه گیری دقیق فاصله، نیاز به کالیبراسیون داشته باشد. کالیبراسیون ممکن است شامل تنظیم مدت زمان پالس، حساسیت یا سایر تنظیمات ماژول باشد.

  • ماژول HC-SR04 با چه پلتفرم های میکروکنترلری قابل استفاده است؟

ماژول HC-SR04 را می توان با طیف گسترده ای از پلتفرم های میکروکنترلر از جمله آردوینو، رزبری پای و بسیاری دیگر استفاده کرد.

  • هزینه ماژول HC-SR04 چقدر است؟

هزینه ماژول HC-SR04 نسبتاً پایین است و معمولاً بسته به مدل و تامین کننده خاص از چند دلار تا حدود 10 دلار متغیر است.
