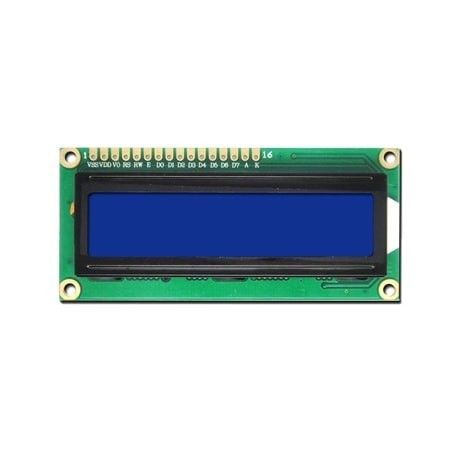

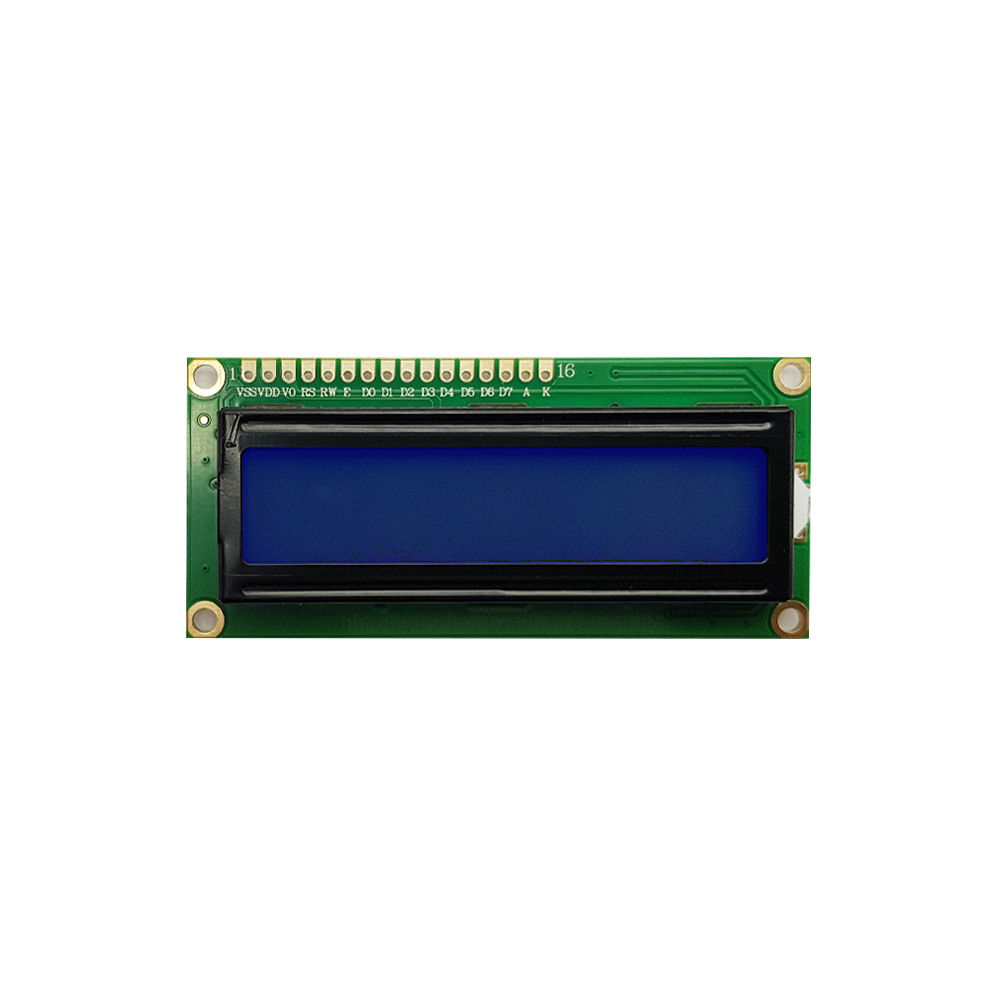

نمایشگرهای کاراکتری با قابلیت راه اندازی توسط میکروکنترلرها می باشند. نمایشگرهای کاراکتری تک رنگ و در اندازه های مختلف موجود بوده و به دلیل کارکرد ساده ای که دارند در ساخت انواع پروژه ها مورد استفاده قرار می گیرند. پایه ها VSS = زمین GND VCC = تغذیه ۵ ولت (VO (Display Contrast Pin = تنظیم شدت نور صفحه (RS (Register Select = انتخاب رجیستر (RW (Read/Write = پایه Read و Write E = پایه Enable D0 – D7 = پایه های دیتا A = پایه Anode K = پایه Cathode
مشخصات فنی
ابعاد خارجی
80 × 36× 11 میلی متر
ابعاد صفحه نمایش
64.5× 13.8 میلی متر
تعداد کاراکتر

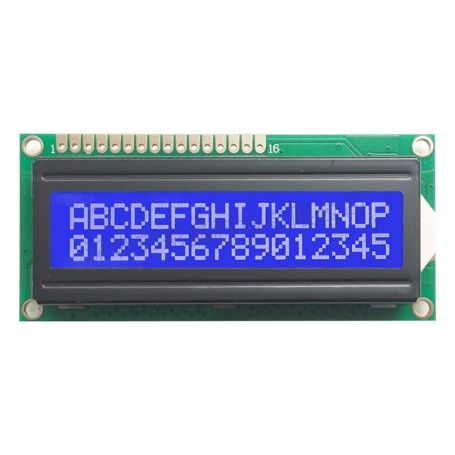

16*2
حداکثر ولتاژ تغذیه
3.3 ولت تا 5 ولت
نور پس زمینه
دارد
رنگ نور پس زمینه
آبی
دمای کاری (درجه سانتیگراد)
20 الی +70
پارت نامبر

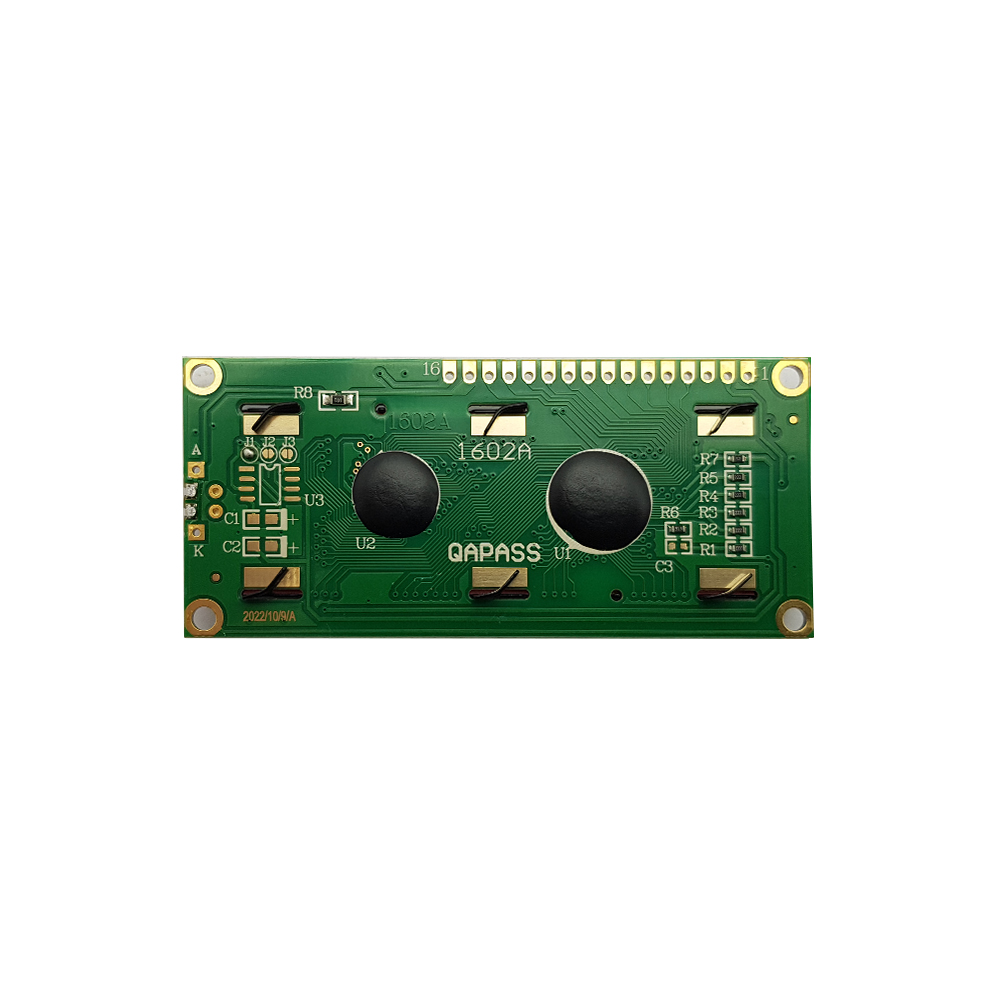

LCD Module 1602A
