/نمایشگر OLED 64*128 آبی و زرد 0.96 اینچ I2C
مشاهده همه تصاویر

نمایشگر OLED 64*128 آبی و زرد 0.96 اینچ I2C

کد کالا: 011792
دسته‌بندی:تجهیزات جانبیانواع نمایشگر LCD/TFT/OLEDنمایشگر OLED

497٬000

خریداری‌شده با این محصول

ماژول توسعه ESP32-C3 SUPER MINI

کد کالا:018571
ماژول توسعه ESP32-C3 SUPER MINI
789٬000
سیم جامپر برد بوردی 2 سر نری - 40 تایی

کد کالا:002939
سیم جامپر برد بوردی 2 سر نری - 40 تایی
200٬000
ماژول تاچ پد لمسی TTP223

کد کالا:009044
ماژول تاچ پد لمسی TTP223
16٬000
بازر 3.3 ولت پسیو (بدون اسیلاتور)

کد کالا:019068
بازر 3.3 ولت پسیو (بدون اسیلاتور)
6٬000
ماژول جوی استیک دو محوره KY-023

کد کالا:003119
ماژول جوی استیک دو محوره KY-023
138٬000
ماژول نمایشگر OLED 128*32 0.91 اینچ با ارتباط I2C (آبی)

کد کالا:010134
ماژول نمایشگر OLED 128*32 0.91 اینچ با ارتباط I2C (آبی)
374٬000
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید

کد کالا:003214
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید
41٬000
مینی هدر برد STM32F103C8T6

کد کالا:008205
مینی هدر برد STM32F103C8T6
450٬000
آردوینو Arduino UNO R3 CH340 SMD با ورودی USB Type-C

کد کالا:002868
آردوینو Arduino UNO R3 CH340 SMD با ورودی USB Type-C
897٬000
ماژول درایور LCD کاراکتری ۱۶*۲ دارای ارتباط I2C

کد کالا:003062
ماژول درایور LCD کاراکتری ۱۶*۲ دارای ارتباط I2C
131٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
سروو موتور SG90 آبی (180 درجه)

کد کالا:008267
سروو موتور SG90 آبی (180 درجه)
305٬000

محصولات مرتبط

نمایشگر OLED-0.96inch سفید

کد کالا:011791
نمایشگر OLED-0.96inch سفید
480٬000
نمایشگر OLED 2.42inch (سبز)

کد کالا:011019
نمایشگر OLED 2.42inch (سبز)
2٬778٬000
LCD 2*16 کاراکتری بک لایت سبز

کد کالا:001844
LCD 2*16 کاراکتری بک لایت سبز
375٬000
سر ولوم هزار خار پلاستیکی A3 (قرمز)

کد کالا:018879
سر ولوم هزار خار پلاستیکی A3 (قرمز)
6٬000
کابل شارژ USB به TYPE-C با طول 1 متر (مشکی)

کد کالا:018587
کابل شارژ USB به TYPE-C با طول 1 متر (مشکی)
103٬000
کابل شیلددار USB A TO MICRO USB با طول 30 سانت

کد کالا:010575
کابل شیلددار USB A TO MICRO USB با طول 30 سانت
107٬000
موتور گیربکس پلاستیکی دو شفت ۳ تا ۶ ولت (زرد)

کد کالا:009884
موتور گیربکس پلاستیکی دو شفت ۳ تا ۶ ولت (زرد)
200٬000
سروو موتور MG90S

کد کالا:008254
سروو موتور MG90S
410٬000
سنسور موتور ويبره سکه ای قطر 8 میل

کد کالا:008912
سنسور موتور ويبره سکه ای قطر 8 میل
65٬000
کابل USB A-B (پرینتری) شیلددار 30 سانتی متر

کد کالا:002337
کابل USB A-B (پرینتری) شیلددار 30 سانتی متر
176٬000
سروموتور MG996R (180درجه) دنده فلزی

کد کالا:010163
سروموتور MG996R (180درجه) دنده فلزی
681٬000
پک ۵ عددی تیغ کاتر قلمی RELIFE

کد کالا:019198
پک ۵ عددی تیغ کاتر قلمی RELIFE
88٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول


نمایشگر OLED 0.96 اینچ آبی و زرد SSD1306 | نمایشگر 128×64 با رابط I2C

نمایشگر OLED 0.96 اینچ آبی و زرد یکی از محبوب‌ترین و پرکاربردترین نمایشگرهای گرافیکی در پروژه‌های الکترونیکی، رباتیک، اینترنت اشیا (IoT) و سیستم‌های مبتنی بر میکروکنترلر است. این ماژول با بهره‌گیری از فناوری OLED (Organic Light Emitting Diode)، تصاویر و متون را با وضوح بسیار بالا، کنتراست عالی و زاویه دید گسترده نمایش می‌دهد. برخلاف نمایشگرهای LCD، در فناوری OLED هر پیکسل به‌صورت مستقل نور تولید می‌کند و به نور پس‌زمینه نیاز ندارد؛ بنابراین رنگ مشکی کاملاً واقعی بوده و کیفیت نمایش اطلاعات به‌مراتب بهتر است. همچنین مصرف انرژی پایین این نمایشگر، آن را به گزینه‌ای ایده‌آل برای تجهیزات قابل حمل و پروژه‌های باتری‌خور تبدیل کرده است.

این نمایشگر معمولاً از کنترلر SSD1306 بهره می‌برد و با رزولوشن 128×64 پیکسل، امکان نمایش متن، اعداد، آیکون‌ها، لوگو، نمودار و تصاویر تک‌رنگ را با کیفیت بالا فراهم می‌کند. ارتباط با میکروکنترلر از طریق رابط I2C انجام می‌شود؛ بنابراین تنها با چهار پایه شامل VCC، GND، SDA و SCL می‌توان نمایشگر را راه‌اندازی کرد. این ویژگی علاوه بر کاهش تعداد سیم‌های مورد نیاز، باعث آزاد ماندن پایه‌های بیشتر میکروکنترلر برای سایر تجهیزات می‌شود و طراحی مدار را ساده‌تر می‌کند.

نمایشگر OLED 0.96 اینچ آبی و زرد با ولتاژ 3.3 تا 5 ولت کار می‌کند و به‌طور مستقیم با بردهای Arduino Uno، Arduino Nano، Mega2560، ESP8266، ESP32، STM32، Raspberry Pi، AVR، PIC و سایر بردهای توسعه سازگار است. وجود کتابخانه‌های آماده و متن‌باز مانند Adafruit SSD1306، Adafruit GFX و U8g2 باعث شده است که راه‌اندازی این نمایشگر تنها با چند خط کدنویسی امکان‌پذیر باشد و حتی کاربران مبتدی نیز بتوانند به‌راحتی از آن در پروژه‌های خود استفاده کنند.

یکی از مهم‌ترین مزایای این نمایشگر، سرعت پاسخ‌دهی بالا و کیفیت نمایش فوق‌العاده است. متن‌ها و گرافیک‌ها بدون تأخیر و با وضوح بالا نمایش داده می‌شوند و زاویه دید بیش از 160 درجه باعث می‌شود اطلاعات از زوایای مختلف نیز به‌خوبی قابل مشاهده باشند. از آنجا که نمایشگر فاقد نور پس‌زمینه است، ضخامت بسیار کمی داشته و در محیط‌های کم‌نور یا تاریک نیز خوانایی بسیار خوبی ارائه می‌دهد. همین ویژگی‌ها باعث شده است این نمایشگر در تجهیزات حرفه‌ای و دستگاه‌های صنعتی نیز مورد استفاده قرار گیرد.

از دیگر ویژگی‌های مهم نمایشگر OLED آبی و زرد 0.96 اینچ می‌توان به مصرف جریان پایین، نصب آسان، ابعاد جمع‌وجور، وزن کم، طول عمر بالا، کیفیت ساخت مناسب و سازگاری با انواع کتابخانه‌های نرم‌افزاری اشاره کرد. همچنین به دلیل استفاده از رابط I2C، این نمایشگر به‌راحتی در کنار سایر سنسورها و ماژول‌های I2C روی یک گذرگاه مشترک قابل استفاده است و فضای کمی روی برد اشغال می‌کند.

کاربردها

• نمایش اطلاعات سنسورها (دما، رطوبت، فشار، نور و ...)

• پروژه‌های آردوینو، ESP8266، ESP32 و STM32

• تجهیزات اینترنت اشیا (IoT)

• رابط کاربری (UI) دستگاه‌های الکترونیکی

• ساعت دیجیتال و تقویم هوشمند

• ولت‌متر، آمپرمتر و تجهیزات اندازه‌گیری

• منابع تغذیه آزمایشگاهی و پاورساپلای دیجیتال

• تجهیزات پزشکی و آزمایشگاهی

• رباتیک و سیستم‌های کنترل هوشمند

• نمایش وضعیت باتری، وای‌فای و بلوتوث

• پرینترهای سه‌بعدی و دستگاه‌های CNC

• تجهیزات قابل حمل و باتری‌خور

• سیستم‌های مانیتورینگ و اتوماسیون صنعتی

• پروژه‌های آموزشی و تحقیقاتی

راه‌اندازی (Setup)

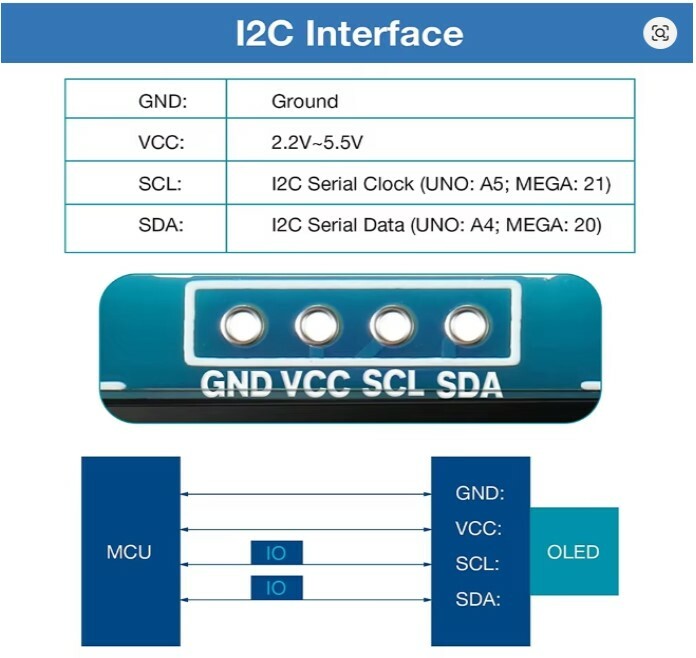

راه‌اندازی نمایشگر OLED بسیار ساده است و تنها به چهار سیم نیاز دارد.

1. پایه VCC را به ولتاژ 3.3 یا 5 ولت DC متصل کنید.

2. پایه GND را به زمین (GND) مدار واسط و یا میکروکنترلر وصل نمایید.

3. پایه SDA را به پایه SDA (داده I2C) میکروکنترلر متصل کنید.

4. پایه SCL را به پایه SCL (کلاک I2C) میکروکنترلر متصل نمایید.

5. کتابخانه Adafruit SSD1306 یا U8g2 را در محیط برنامه‌نویسی نصب کنید. البته نوع کتابخانه به میکروکنترلر مورد استفاده بستگی دارد و باید کتابخانه های مناسب همان میکروکنترلر و با توجه به آی سی کنترلر نمایشگر را نصب و در برنامه استفاده کنید. از جمله کتابخانه های پر کاربرد برای میکروکنترلرها عبارتند از:

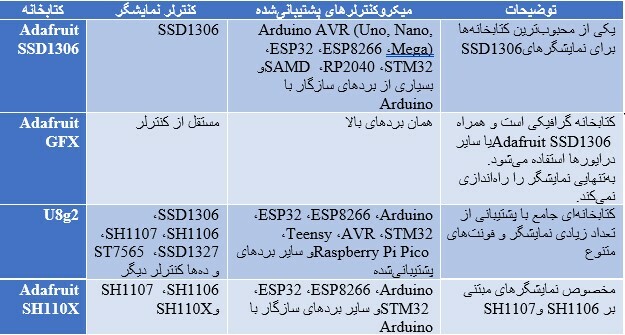

کتابخانه کنترلر نمایشگر میکروکنترلرهای پشتیبانی‌شده توضیحات

Adafruit SSD1306 SSD1306 Arduino AVR (Uno, Nano, Mega)، ESP8266، ESP32، STM32، RP2040، SAMD و بسیاری از بردهای سازگار با Arduino یکی از محبوب‌ترین کتابخانه‌ها برای نمایشگرهای SSD1306

Adafruit GFX مستقل از کنترلر همان بردهای بالا کتابخانه گرافیکی است و همراه Adafruit SSD1306 یا سایر درایورها استفاده می‌شود. به‌تنهایی نمایشگر را راه‌اندازی نمی‌کند.

U8g2 SSD1306، SH1106، SH1107، SSD1327، ST7565 و ده‌ها کنترلر دیگر Arduino، ESP8266، ESP32، STM32، AVR، Teensy، Raspberry Pi Pico و سایر بردهای پشتیبانی‌شده کتابخانه‌ای جامع با پشتیبانی از تعداد زیادی نمایشگر و فونت‌های متنوع

Adafruit SH110X SH1106، SH1107 و SH110X Arduino، ESP8266، ESP32، STM32 و سایر بردهای سازگار با Arduino مخصوص نمایشگرهای مبتنی بر SH1106 و SH1107

کتابخانه ssd1306xled برای آردوینو

https://github.com/tejashwikalptaru/ssd1306xled/releases

کتابخانه رسمی Adafruit SSD1306

https://github.com/adafruit/Adafruit_SSD1306

کتابخانه رسمی Adafruit GFX

https://github.com/adafruit/Adafruit-GFX-Library

کتابخانه U8g2

https://github.com/olikraus/u8g2

بیش از ۹۰ درصد نمایشگرهای OLED 0.96 اینچ چهارپین I2C از کنترلر SSD1306 استفاده می‌کنند، اما نسخه‌های مبتنی بر SH1106 نیز وجود دارند. قبل از استفاده از کتابخانه حتما روی آی سی کنترل نمایشگر را اگر دسترسی دارید چک کنید .

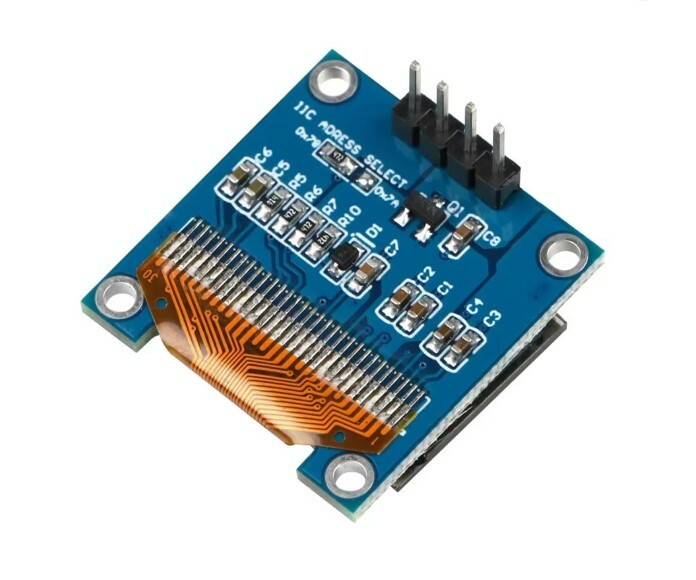

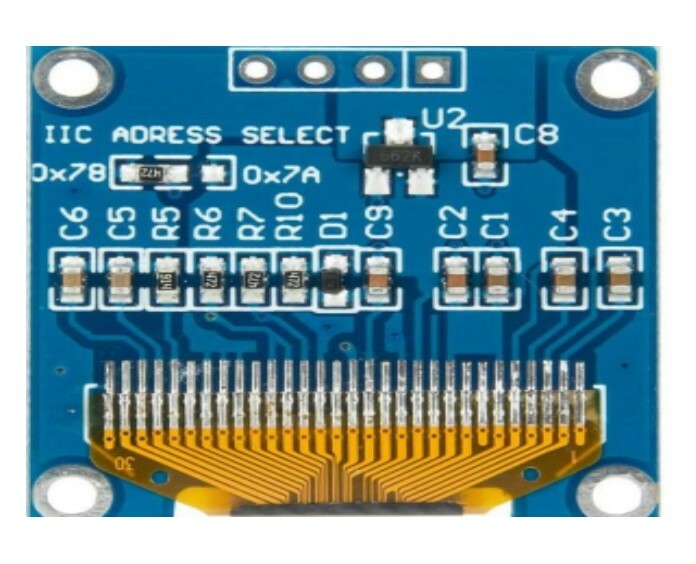

6. برای تعیین آدرس I2C نمایشگر، برد را از پشت بررسی کنید و محل قرارگیری مقاومت صفر اهم (0Ω) یا جامپر لحیمی (Solder Blob) را مشاهده کنید.

• اگر مقاومت یا جامپر روی سمت "راست" قرار داشته باشد، آدرس I2C برابر 0x7A به صورت 8 بیتی خواهد بود ویا به صورت 0x3D در قالب هفت بیتی است.

• اگر مقاومت یا جامپر روی سمت "چپ" قرار داشته باشد، آدرس I2C برابر 0x78 به صورت 8 بیتی خواهد بود. ویا به صورت 0x3C در قالب هفت بیتی است.

• در Arduino، ESP32، STM32 HAL، Raspberry Pi و اکثر کتابخانه‌های امروزی، باید آدرس 7 بیتی مانند 0x3C را وارد کنید.

• این روش ساده‌ترین راه برای تشخیص آدرس پیش‌فرض نمایشگر پیش از اتصال به میکروکنترلر است. در صورت نامشخص بودن، می‌توانید با اجرای برنامه I2C Scanner نیز آدرس صحیح نمایشگر را شناسایی کنید.

7. پس از آپلود برنامه، متن یا گرافیک موردنظر روی نمایشگر نمایش داده خواهد شد.

8. برای تغییر رنگ نوشته مختصات Y را از حدود 16 پیکسل به پایین قرار دهید. مثلا display.setCursor(0,10);

لینک نمونه برنامه با آردوینو :

• https://github.com/tejashwikalptaru/ssd1306xled

• https://randomnerdtutorials.com/guide-for-oled-display-with-arduino/

نمونه اتصال به Arduino UNO

پایه نمایشگر آردوینو UNO

VCC 5V

GND GND

SDA A4

SCL A5

نمونه اتصال به ESP32

پایه نمایشگر ESP32

VCC 3.3V

GND GND

SDA GPIO21

SCL GPIO22

نکات مهم در استفاده

• قبل از راه‌اندازی، نوع رابط نمایشگر I2C یا SPI را بررسی کنید؛ این راهنما مربوط به مدل I2C است.

• ولتاژ تغذیه را مطابق مشخصات ماژول 3.3 یا 5 ولتDC انتخاب کنید.

• آدرس I2C بیشتر مدل‌ها 0x3C است، اما برخی نسخه‌ها از آدرس 0x3D استفاده می‌کنند؛ در صورت عدم شناسایی، از برنامه I2C Scanner استفاده کنید.

• برای دستیابی به بهترین کیفیت نمایش، از کتابخانه‌های Adafruit SSD1306 یا U8g2 استفاده کنید.

• از وارد کردن فشار زیاد به سطح نمایشگر خودداری کنید، زیرا پنل OLED نسبت به ضربه حساس است.

• از اتصال اشتباه پایه‌های VCC و GND خودداری کنید تا از آسیب به ماژول جلوگیری شود.

• هنگام استفاده طولانی‌مدت از نمایش تصاویر ثابت، ممکن است پدیده Burn-in ماندگاری تصویردر نمایشگرهای OLED ایجاد شود؛ برای کاهش این احتمال، از جابه‌جایی دوره‌ای محتوا یا خاموش کردن نمایشگر در زمان عدم استفاده بهره ببرید.

• در محیط‌های دارای نویز الکتریکی، از سیم‌های کوتاه و تغذیه پایدار استفاده کنید تا ارتباط I2C بدون خطا برقرار بماند.

• این نمایشگر برای استفاده در محیط‌های خشک طراحی شده است؛ از تماس مستقیم آن با آب، رطوبت یا مواد خورنده جلوگیری کنی

مشخصات فنی


نوع محصولنمایشگر گرافیکی OLED
اندازه نمایشگر0.96 اینچ
فناوری نمایشOLED (Organic Light Emitting Diode)
رنگ نمایشآبی و زرد
نوع نمایشدو‌رنگ وابسته به مختصات محور Y
رزولوشن128 × 64 پیکسل
تعداد پیکسل ها8192 پیکسل
کنترلر نمایشگرSSD1306
رابط ارتباطیI2C (Two-Wire Interface)
آدرس I2C0x3C یا 0x3D (بسته به جامپر برد، به‌صورت 7 بیتی)
تعداد پایه ها4 پین
پایه هاVCC، GND، SCL، SDA
ولتاژ کاری3.3 تا 5 ولت DC
مصرف جریانحدود 20 تا 30 میلی‌آمپر (بسته به میزان روشن بودن پیکسل‌ها)
زاویه دیدبیش از 160 درجه
نور پس زمینهندارد
نوع نصبچهار عدد پین هدر
فاصله پایه ها2.54 میلی‌متر

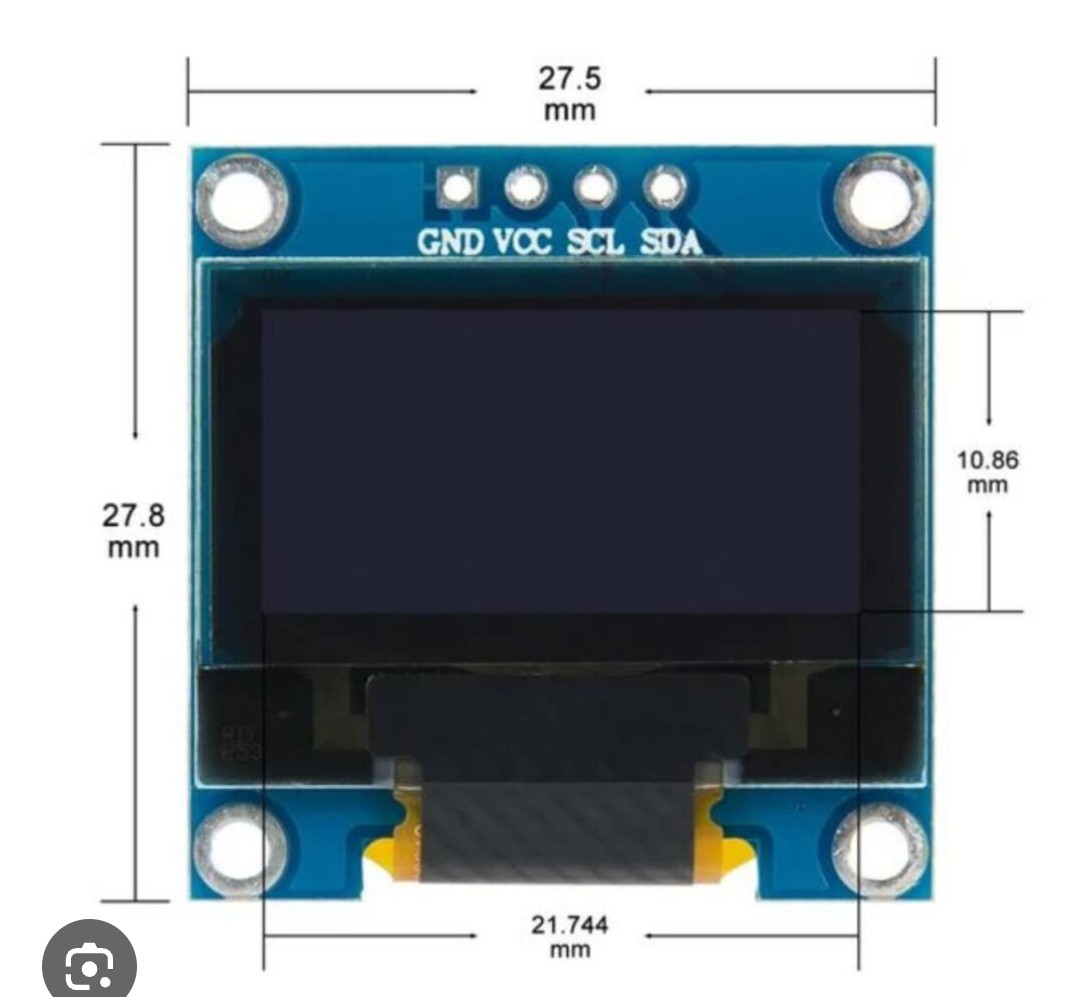

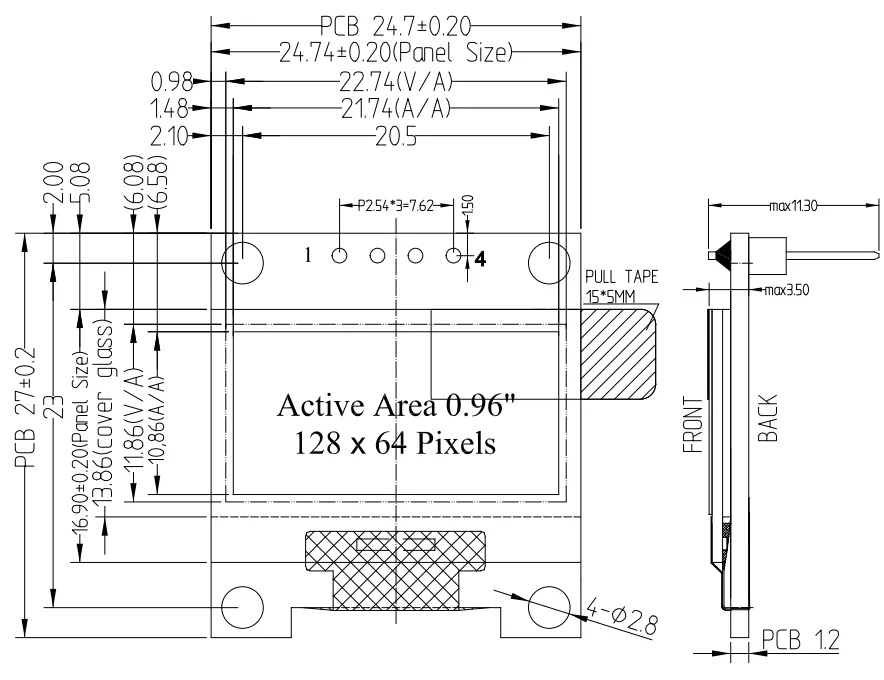

ابعاد بردحدود 27 × 27 میلی‌متر
ابعاد ناحیه نمایشحدود 21.7 × 10.9 میلی‌متر
دمای کاری40 تا +80 درجه سانتی‌گراد
سازگاریArduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi، MSP430 و سایر میکروکنترلرهای دارای رابط I2C
کتابخانه های سازگارAdafruit SSD1306، Adafruit GFX، U8g2 (برای اطلاعات بیشتر به بخش معرفی محصول مراجعه کنید.)
کاربردنمایش متن، اعداد، آیکون، لوگو، نمودار، داده سنسورها و رابط کاربری پروژه‌های الکترونیکی

سوالات متداول


پرسش و پاسخ

نمایشگر OLED 0.96 اینچ برای چه پروژه‌هایی مناسب است؟

این نمایشگر برای پروژه‌های آردوینو، ESP8266، ESP32، STM32، Raspberry Pi، اینترنت اشیا (IoT)، رباتیک، تجهیزات اندازه‌گیری، سیستم‌های مانیتورینگ، منابع تغذیه، ساعت‌های دیجیتال و انواع پروژه‌های الکترونیکی مناسب است.

آیا این نمایشگر با آردوینو سازگار است؟

بله. این نمایشگر با اکثر بردهای توسعه از جمله Arduino Uno، Nano، Mega، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است.

ولتاژ کاری نمایشگر چقدر است؟

ماژول‌های OLED 0.96 اینچ با ولتاژ 3.3 تا 5 ولت DC کار می‌کنند.

رابط ارتباطی این نمایشگر چیست؟

این محصول از رابط I2C استفاده می‌کند و تنها به چهار پایه VCC، GND، SDA و SCL نیاز دارد. برخی نسخه‌ها با رابط SPI نیز عرضه می‌شوند؛ بنابراین پیش از راه‌اندازی، نوع رابط ماژول را بررسی کنید.

آدرس I2C نمایشگر چیست؟

آدرس پیش‌فرض اکثر مدل‌ها به صورت 7 بیتی0x3C است، اما در برخی نسخه‌ها با تغییر جامپر روی برد، آدرس به 0x3D تغییر می‌کند. در صورت عدم اطمینان، می‌توانید از برنامه I2C Scanner برای شناسایی آدرس استفاده کنید.

چگونه نوع کنترلر نمایشگر را تشخیص دهم؟

نوع کنترلر معمولاً از روی مشخصات سازنده، نوشته روی آی‌سی یا PCB قابل شناسایی است. در برخی مدل‌ها از SSD1306، SSD1315 یا SH1106 استفاده می‌شود که انتخاب کتابخانه مناسب به آن بستگی دارد.

این مدل از کنترلر SSD1306 استفاده می کند.

آیا این نمایشگر دارای نور پس‌زمینه (Backlight) است؟

خیر. نمایشگرهای OLED به نور پس‌زمینه نیاز ندارند و هر پیکسل به‌صورت مستقل نور تولید می‌کند؛ به همین دلیل کنتراست بالا و رنگ مشکی واقعی ارائه می‌دهند.

چرا نمایشگر چیزی نشان نمی‌دهد؟

این مشکل معمولاً به یکی از دلایل زیر رخ می‌دهد:

• آدرس I2C اشتباه است.

• سیم‌کشی SDA و SCL نادرست انجام شده است.

• کتابخانه یا درایور مناسب کنترلر نمایشگر انتخاب نشده است.

• ولتاژ تغذیه مناسب نیست.

آیا امکان نمایش متن و تصاویر وجود دارد؟

بله. این نمایشگر قادر به نمایش متن، اعداد، آیکون‌ها، لوگو، اشکال گرافیکی و تصاویر تک‌رنگ (Monochrome) با وضوح 128×64 پیکسل است.

آیا نمایشگر OLED دچار ماندگاری تصویر (Burn-in) می‌شود؟

در صورت نمایش طولانی‌مدت یک تصویر ثابت، احتمال ایجاد ماندگاری تصویر (Burn-in) وجود دارد. برای افزایش طول عمر نمایشگر، بهتر است از نمایش مداوم تصاویر ثابت خودداری کرده یا محتوای نمایشگر را به‌صورت دوره‌ای تغییر دهید.

آیا می‌توان چند نمایشگر OLED را هم‌زمان به یک باس I2C متصل کرد؟

بله. در صورتی که نمایشگرها آدرس I2C متفاوت (مانند 0x3C و 0x3D) داشته باشند، می‌توان آن‌ها را به‌طور هم‌زمان روی یک باس I2C استفاده کرد.

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

دیتاشیت


دانلود دیتاشیتPDF · ۵۲۴ کیلوبایت
