کنتاکتور چیست و چه وظیفه ای دارد؟

در سیستم‌های برق صنعتی و حتی بسیاری از تجهیزات نیمه صنعتی، کنترل ایمن و سریع جریان الکتریکی اهمیت بسیار زیادی دارد. قطع و وصل مکرر موتورهای الکتریکی و بارهای قدرت تجهیزات پرمصرف یا مدارهای قدرت به صورت مستقیم نه تنها دشوار است، بلکه می‌تواند خطرات زیادی نیز به همراه داشته باشد. به همین دلیل از تجهیزی به نام کنتاکتور استفاده می‌شود که امکان کنترل مدارهای قدرت را از طریق یک مدار فرمان فراهم می‌کند.

اگر تاکنون برایتان این سؤال پیش آمده که کنتاکتور چیست و چرا در تابلوهای برق صنعتی تا این اندازه کاربرد دارد، باید بدانید که این قطعه یکی از مهم‌ترین تجهیزات اتوماسیون و کنترل برق محسوب می‌شود. کنتاکتور علاوه بر افزایش ایمنی، باعث کاهش استهلاک تجهیزات، کنترل آسان‌تر موتورهای الکتریکی و افزایش طول عمر سیستم‌های برقی می‌شود.

در ادامه با ساختار، نحوه عملکرد، انواع، اجزا، روش نصب و نکات مهم انتخاب کنتاکتور آشنا می‌شویم.

کنتاکتور چیست؟

کنتاکتور برق یک کلید الکترومغناطیسی است که برای قطع و وصل کردن مدارهای قدرت از راه دور مورد استفاده قرار می‌گیرد. برخلاف کلیدهای دستی که نیاز به دخالت مستقیم کاربر دارند، کنتاکتور با دریافت ولتاژ در سیم پیچ خود، کنتاکت‌ها را به صورت خودکار باز یا بسته می‌کند.

این تجهیز معمولاً برای کنترل موتورهای سه فاز، پمپ‌ها، کمپرسورها، فن‌های صنعتی، سیستم‌های روشنایی بزرگ، هیترهای برقی و بسیاری از تجهیزات صنعتی استفاده می‌شود. استفاده از کنتاکتور باعث می‌شود جریان‌های بالا بدون نیاز به کلیدهای دستی و با ایمنی بیشتری کنترل شوند.

در واقع کنتاکتور رابطی میان مدار فرمان و مدار قدرت است و اجازه می‌دهد با یک جریان بسیار کوچک، جریان‌های بسیار بزرگ کنترل شوند.

وظیفه کنتاکتور چیست؟

یکی از رایج‌ترین پرسش‌ها این است که وظیفه کنتاکتور چیست. مهم‌ترین وظیفه این تجهیز، کنترل ایمن مدارهای قدرت است. زمانی که سیم‌پیچ کنتاکتور تحریک می‌شود، کنتاکت‌های اصلی بسته شده و برق به مصرف کننده می‌رسد. با قطع جریان سیم‌پیچ، کنتاکت‌ها دوباره باز شده و مدار قطع می‌شود.

از مهم‌ترین وظایف کنتاکتور می‌توان به موارد زیر اشاره کرد:

• روشن و خاموش کردن تجهیزات پرمصرف
• کنترل موتورهای الکتریکی
• کنترل از راه دور مدارهای قدرت
• افزایش ایمنی اپراتور
• کاهش استهلاک کلیدهای مکانیکی
• امکان استفاده در سیستم‌های اتوماسیون صنعتی
• اجرای مدارهای فرمان پیچیده

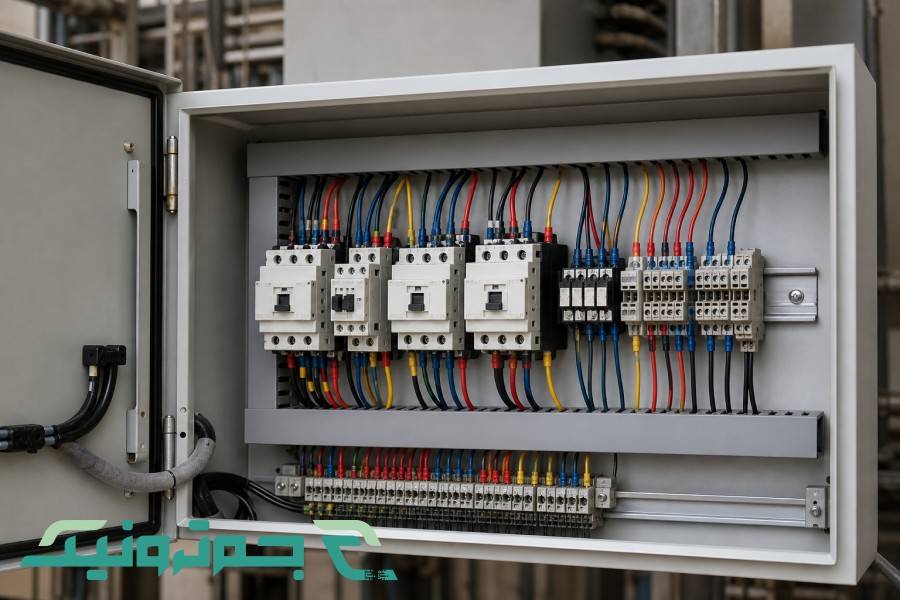

به همین دلیل تقریباً تمام تابلوهای برق صنعتی از کنتاکتور به عنوان یکی از اجزای اصلی خود استفاده می‌کنند.

برای خرید فیوز با بهترین قیمت و کیفیت در جم ترونیک. کلیک کنید.

اجزای کنتاکتور

کنتاکتور از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند.

بوبین یا سیم پیچ

بوبین مهم‌ترین قسمت کنتاکتور محسوب می‌شود. با اعمال ولتاژ به این سیم پیچ، میدان مغناطیسی ایجاد شده و هسته متحرک را جذب می‌کند.

هسته ثابت و متحرک

هسته‌ها وظیفه انتقال نیروی مغناطیسی را بر عهده دارند. پس از تحریک بوبین، هسته متحرک به سمت هسته ثابت حرکت کرده و باعث بسته شدن کنتاکت‌ها می‌شود.

کنتاکت‌های اصلی

این کنتاکت‌ها جریان اصلی مدار قدرت را عبور می‌دهند و معمولاً برای تحمل جریان‌های بالا طراحی شده‌اند.

کنتاکت‌های کمکی

کنتاکت‌های کمکی برای مدار فرمان، ارسال سیگنال، قفل الکتریکی و اجرای مدارهای کنترلی استفاده می‌شوند.

فنر بازگشت

پس از قطع جریان بوبین، فنر باعث بازگشت هسته متحرک و باز شدن کنتاکت‌ها می‌شود.

محفظه عایق

تمام قطعات داخلی داخل یک بدنه عایق قرار می‌گیرند تا از تماس مستقیم افراد با قسمت‌های برق دار جلوگیری شود.

محفظه خاموش کننده جرقه (Arc Chute)

محفظه خاموش کننده جرقه وظیفه دارد قوس الکتریکی ایجاد شده هنگام باز شدن کنتاکت‌ها را به سرعت خاموش کند. این قطعه از آسیب دیدن کنتاکت‌ها جلوگیری کرده و باعث افزایش ایمنی و طول عمر کنتاکتور می‌شود.

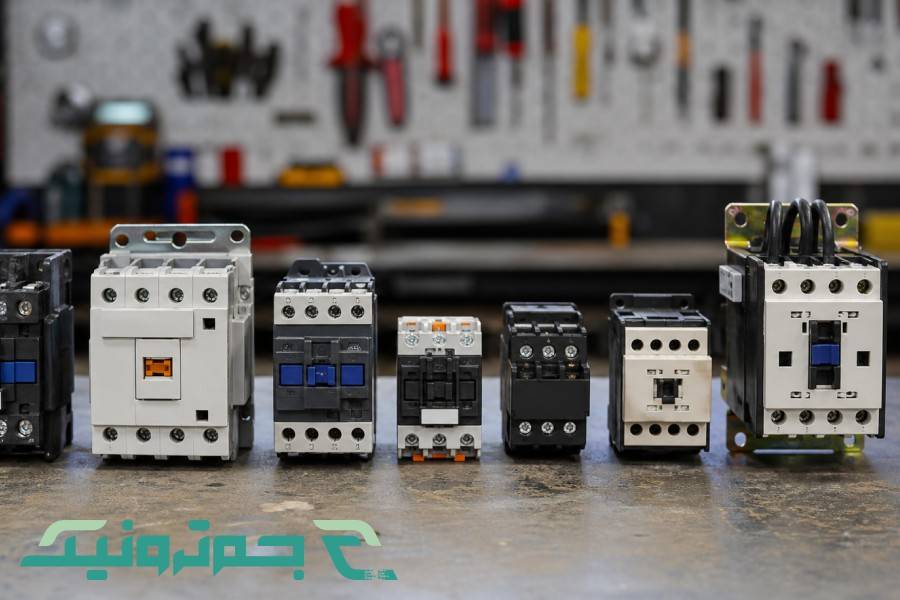

انواع کنتاکتور

شناخت انواع کنتاکتور به انتخاب صحیح این تجهیز کمک زیادی می‌کند. هر مدل برای شرایط کاری خاصی طراحی شده است.

کنتاکتور AC

رایج‌ترین نوع کنتاکتور است که برای مدارهای جریان متناوب استفاده می‌شود. بیشتر موتورهای صنعتی با این نوع کنترل می‌شوند.

کنتاکتور DC

این مدل برای مدارهای جریان مستقیم طراحی شده و ساختار بوبین و سیستم خاموش‌کننده جرقه آن با مدل AC تفاوت دارد.

کنتاکتور قدرت

برای کنترل بارهای سنگین و موتورهای صنعتی بزرگ مورد استفاده قرار می‌گیرد.

کنتاکتور خازنی

در بانک‌های خازنی و سیستم‌های اصلاح ضریب توان استفاده می‌شود و دارای مقاومت یا تجهیزات مخصوص کاهش جریان هجومی است.

کنتاکتور معکوس

در مدارهای چپ گرد و راست گرد موتورهای سه‌فاز کاربرد دارد و معمولاً به صورت جفت نصب می‌شود.

کنتاکتور خلأ

برای ولتاژهای متوسط و شبکه‌های صنعتی بزرگ استفاده شده و طول عمر بسیار بالایی دارد.

نحوه عملکرد کنتاکتور

برای درک بهتر کار کنتاکتور باید با نحوه عملکرد آن آشنا شویم.

در حالت عادی، کنتاکت‌های اصلی باز هستند و جریان به مصرف کننده نمی‌رسد. زمانی که ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده، هسته متحرک را جذب می‌کند. در نتیجه کنتاکت‌های اصلی بسته شده و برق به مصرف کننده منتقل می‌شود.

پس از قطع ولتاژ بوبین، میدان مغناطیسی از بین می‌رود و فنر داخلی، هسته را به جای اولیه بازمی‌گرداند. در نتیجه کنتاکت‌ها باز شده و جریان مدار قدرت قطع می‌شود.

این فرآیند در کسری از ثانیه انجام می‌شود و امکان قطع و وصل مکرر مدار بدون آسیب جدی به تجهیزات را فراهم می‌کند. هنگام قطع جریان بوبین، علاوه بر باز شدن کنتاکت‌ها، جرقه ایجادشده بین کنتاکت‌ها توسط محفظه خاموش کننده جرقه (Arc Chute) کنترل می‌شود تا از آسیب به کنتاکت‌ها جلوگیری شود.

بیشتر بدانید: فازمتر چیست

کلاس کاری کنتاکتور

کلاس کاری یا Utilization Category یکی از مهم‌ترین معیارها در انتخاب کنتاکتور است و مشخص می‌کند که این تجهیز برای کنترل چه نوع باری طراحی شده است. هر بار الکتریکی هنگام روشن و خاموش شدن شرایط متفاوتی از نظر جریان راه‌ندازی و قطع مدار ایجاد می‌کند؛ به همین دلیل کنتاکتوری که برای یک بار مقاومتی مناسب است، لزوماً برای راه‌اندازی موتورهای الکتریکی انتخاب درستی نخواهد بود. شناخت کلاس کاری باعث افزایش طول عمر کنتاکتور، عملکرد مطمئن‌تر مدار و جلوگیری از آسیب به تجهیزات می‌شود.

رایج‌ترین کلاس‌های کاری کنتاکتور عبارت‌اند از:

• AC-1: مناسب برای بارهای مقاومتی مانند هیترهای برقی و کوره‌های الکتریکی که جریان راه‌اندازی بالایی ندارند.
• AC-2: برای راه‌اندازی موتورهای روتور سیم پیچی (Slip Ring Motor) استفاده می‌شود و توانایی تحمل جریان راه‌اندازی بیشتری دارد.
• AC-3: پرکاربردترین کلاس کاری کنتاکتور است و برای راه‌اندازی و قطع موتورهای قفس سنجابی (Squirrel Cage Motor) در شرایط عادی به کار می‌رود.
• AC-4: برای کاربردهای سنگین مانند حرکت لحظه‌ای (Jogging)، ترمز معکوس (Plugging) و قطع و وصل مکرر موتور طراحی شده و مقاومت بالایی در برابر جرقه و جریان‌های زیاد دارد.

در بیشتر تابلوهای برق صنعتی که برای کنترل الکتروموتورهای سه فاز استفاده می‌شوند، کنتاکتورهای کلاس AC-3 بهترین و رایج‌ترین انتخاب هستند. بنابراین هنگام خرید کنتاکتور، علاوه بر جریان نامی و ولتاژ بوبین، حتماً کلاس کاری درج شده روی پلاک دستگاه را نیز بررسی کنید تا تجهیز متناسب با نوع بار و شرایط کاری انتخاب شود.

نحوه نصب کنتاکتور

نصب صحیح کنتاکتور تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. هرچند اجرای نهایی باید توسط برقکار یا تکنسین متخصص انجام شود، اما مراحل کلی نصب به شرح زیر است. قبل از نصب باید برق کاملاً قطع شود و پس از نصب نیز عملکرد بوبین و کنتاکت‌ها بررسی گردد.

ابتدا باید جریان مصرف کننده، ولتاژ بوبین و ظرفیت مدار بررسی شود تا کنتاکتور مناسب انتخاب گردد.

در مرحله بعد، کنتاکتور داخل تابلو برق و روی ریل استاندارد نصب می‌شود تا در برابر لرزش و جابجایی مقاوم باشد.

سپس ورودی برق سه فاز یا تک فاز به ترمینال‌های ورودی متصل شده و خروجی‌ها به سمت مصرف کننده هدایت می‌شوند.

مدار فرمان نیز به ترمینال‌های بوبین متصل می‌شود. در این بخش معمولاً از شستی استارت، استاپ، تایمر، PLC یا سایر تجهیزات کنترلی استفاده می‌شود.

در پایان، تمامی اتصالات از نظر محکم بودن، رعایت گشتاور مناسب پیچ‌ها، صحت سیم بندی و عملکرد صحیح مدار بررسی شده و سپس سیستم تحت تست قرار می‌گیرد.

نکات انتخاب کنتاکتور

انتخاب صحیح کنتاکتور تنها بر اساس جریان نامی انجام نمی‌شود و عوامل مختلفی باید بررسی شوند.

جریان نامی

جریان نامی کنتاکتور باید متناسب با جریان واقعی مصرف کننده انتخاب شود و معمولاً مقداری بالاتر از جریان کاری در نظر گرفته می‌شود.

ولتاژ بوبین

ولتاژ سیم پیچ باید دقیقاً با ولتاژ مدار فرمان مطابقت داشته باشد. بوبین‌ها در ولتاژهای مختلف AC و DC تولید می‌شوند.

نوع بار

بارهای مقاومتی، موتوری، خازنی و القایی شرایط کاری متفاوتی دارند و کنتاکتور باید بر اساس کلاس کاری مناسب انتخاب شود.

تعداد کنتاکت‌ها

بسته به نوع مدار فرمان ممکن است به کنتاکت کمکی NO یا NC بیشتری نیاز باشد.

تعداد دفعات قطع و وصل

در سیستم‌هایی که دفعات سوئیچینگ زیاد است، باید از کنتاکتورهایی با طول عمر مکانیکی و الکتریکی بالا استفاده شود.

شرایط محیطی

دما، رطوبت، گردوغبار، لرزش و وجود مواد خورنده می‌توانند روی عملکرد کنتاکتور تأثیر بگذارند و باید در انتخاب مدل مناسب در نظر گرفته شوند.

برند و کیفیت ساخت

استفاده از برندهای معتبر باعث افزایش طول عمر تجهیزات، کاهش هزینه‌های تعمیرات و اطمینان بیشتر از عملکرد سیستم خواهد شد.

تعداد پل

تعداد پل‌های کنتاکتور باید با نوع مدار و تعداد فازهای سیستم مطابقت داشته باشد. رایج‌ترین مدل‌ها دوپل، سه پل و چهارپل هستند که هرکدام برای کاربردهای خاصی استفاده می‌شوند.

فرکانس کاری

فرکانس کاری بوبین کنتاکتور باید با فرکانس شبکه برق (معمولاً 50 یا 60 هرتز) سازگار باشد. عدم تطابق فرکانس می‌تواند باعث عملکرد نادرست یا کاهش عمر بوبین شود.

کلاس کاری (AC-1 یا AC-3)

کلاس کاری مشخص می‌کند کنتاکتور برای چه نوع باری طراحی شده است. برای بارهای مقاومتی معمولاً AC-1 و برای راه‌اندازی موتورهای الکتریکی، AC-3 رایج‌ترین و مناسب‌ترین انتخاب است.

طول عمر مکانیکی و الکتریکی

طول عمر مکانیکی تعداد دفعات عملکرد کنتاکتور بدون بار و طول عمر الکتریکی تعداد دفعات قطع و وصل آن تحت بار را نشان می‌دهد. هرچه این مقادیر بیشتر باشد، کنتاکتور دوام و قابلیت اطمینان بالاتری خواهد داشت.

مزایای استفاده از کنتاکتور

استفاده از کنتاکتور در سیستم‌های برقی مزایای متعددی دارد که باعث شده این تجهیز به یکی از اجزای اصلی تابلوهای برق تبدیل شود.

کنترل از راه دور تجهیزات، افزایش ایمنی کاربران، امکان اتصال به PLC و سیستم‌های هوشمند، کاهش استهلاک تجهیزات، قابلیت قطع و وصل مکرر، سرعت عملکرد بالا، نصب آسان، امکان افزودن کنتاکت کمکی و هماهنگی با تجهیزات حفاظتی مانند بی متال و رله‌های حفاظتی از مهم‌ترین مزایای آن هستند.

تفاوت کنتاکتور و رله

اگرچه هر دو تجهیز با استفاده از میدان مغناطیسی کار می‌کنند، اما کاربرد آن‌ها کاملاً متفاوت است.

رله معمولاً برای کنترل مدارهای فرمان و جریان‌های کم استفاده می‌شود، در حالی که کنتاکتور برای کنترل مدارهای قدرت و جریان‌های بالا طراحی شده است. همچنین کنتاکتور دارای محفظه خاموش کننده جرقه، کنتاکت‌های مقاوم‌تر و توان تحمل جریان بسیار بیشتری نسبت به رله است.

کاربردهای کنتاکتور در صنعت

امروزه تقریباً در تمام صنایع از کنتاکتور استفاده می‌شود. کارخانه‌های تولیدی، صنایع فولاد، صنایع نفت و گاز، خطوط مونتاژ، آسانسورها، پمپ‌های آب، سیستم‌های تهویه مطبوع، کمپرسورها، نوار نقاله‌ها، جرثقیل‌های صنعتی، تابلوهای برق ساختمان‌های بزرگ، سیستم‌های روشنایی شهری و تجهیزات کشاورزی تنها بخشی از کاربردهای این تجهیز هستند.

وجود قابلیت کنترل خودکار باعث شده کنتاکتور نقش مهمی در اتوماسیون صنعتی و افزایش بهره وری خطوط تولید داشته باشد.

جمع‌بندی

کنتاکتور یکی از مهم‌ترین تجهیزات کنترل مدارهای قدرت در سیستم‌های برق صنعتی و نیمه صنعتی است. این تجهیز با استفاده از یک سیم پیچ الکترومغناطیسی، امکان کنترل ایمن تجهیزات پرمصرف را فراهم می‌کند و نقش مهمی در افزایش ایمنی، کاهش استهلاک تجهیزات و اجرای سیستم‌های اتوماسیون دارد. شناخت ساختار، نحوه عملکرد، روش نصب و معیارهای انتخاب کنتاکتور کمک می‌کند تا متناسب با نیاز پروژه، بهترین گزینه انتخاب شود و عملکرد مطمئن‌تری در مدارهای برقی به دست آید.

سوالات متداول

آیا کنتاکتور برای مصارف خانگی هم استفاده می‌شود؟

بله، در برخی تجهیزات مانند پمپ آب، سیستم‌های هوشمند، آسانسور و سیستم‌های تهویه از کنتاکتور استفاده می‌شود.

تفاوت کنتاکتور با کلید معمولی چیست؟

کنتاکتور از طریق مدار فرمان و به صورت خودکار عمل می‌کند، اما کلید معمولی نیاز به عملکرد دستی دارد.

آیا می‌توان کنتاکتور را بدون بی متال استفاده کرد؟

بله، اما برای حفاظت موتورهای الکتریکی معمولاً استفاده از بی متال در کنار کنتاکتور توصیه می‌شود.

عمر مفید کنتاکتور چقدر است؟

بسته به کیفیت ساخت، شرایط کاری و تعداد دفعات قطع و وصل، عمر مفید کنتاکتور می‌تواند از صدها هزار تا چندین میلیون بار عملکرد باشد.
