ماژول کاهنده ولتاژ- 9 آمپر-300 وات DC TO DC
مبدل 300 وات کاهنده ولتاژ با قابلیت تنظیم ولتاژ و جریان خروجی
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 538,000 تومان |
| 5 تعداد | 3 % | 521,860 تومان |
| 20 تعداد | 6 % | 505,720 تومان |
| 50+ تعداد | 9 % | 489,580 تومان |
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول کاهنده ولتاژ 9 آمپر 300 وات DC TO DC | مبدل ولتاژ و جریان قابل تنظیم
ماژول کاهنده ولتاژ 9 آمپر 300 وات DC TO DC یک مبدل قدرتمند و دقیق برای کاهش ولتاژ DC و کنترل جریان خروجی است که در پروژههای الکترونیکی، صنعتی، آزمایشگاهی و نیمهحرفهای کاربرد گستردهای دارد. این ماژول با توان بالا، خروجی پایدار و قابلیت تنظیم ولتاژ و جریان، گزینهای مناسب برای ساخت منبع تغذیه سفارشی، شارژر کنترلشده و مدارهای قدرت به شمار میرود.
ماژول DC TO DC 9 آمپر 300 وات با دریافت ولتاژ DC در بازه مناسب(5V to 40V DC) آن را به ولتاژ پایینتر( 1.25V to 35V DC)و قابل تنظیم تبدیل میکند و برای تغذیه تجهیزات مختلف، مدارهای حساس و پروژههای پرمصرف بسیار کاربردی است.
وجود قابلیت تنظیم جریان (0.2-8A)، این ماژول را به گزینهای ایدهآل برای کاربردهایی تبدیل کرده که در آنها حفاظت از بار و کنترل دقیق خروجی اهمیت دارد.به همین دلیل، این محصول هم برای سازندگان حرفهای و هم برای علاقهمندان به الکترونیک یک انتخاب ارزشمند محسوب میشود.
این ماژول کاهنده ولتاژ با توان 300 وات و جریان خروجی تا 9 آمپر، امکان استفاده در کاربردهای متنوع را فراهم میکند و نسبت به ماژولهای ضعیفتر، عملکرد مطمئنتری دارد.اگر قصد ساخت یک منبع تغذیه قابل تنظیم، شارژر کنترلشده یا سیستم تغذیه پایدار را دارید، این ماژول میتواند نیاز شما را بهخوبی برطرف کند.ترکیب راندمان مناسب، قابلیت تنظیم دقیق و طراحی کاربردی، آن را به یکی از گزینههای محبوب در میان ماژولهای کاهنده ولتاژ تبدیل کرده است.
کاربردها
• ساخت منابع تغذیه آزمایشگاهی،
• تامین تغذیه مناسب شارژر باتری،
• تغذیه بردهای الکترونیکی،
• سیستمهای کنترلی و پروژههای قدرت
• سیستم های روشنایی
• تغذیه لامپ ها و ریسه ای LED
• در تغذیه بارهای نسبتاً پرمصرف
• طراحیهای آموزشی، نیمهحرفهای و صنعتی، پروژه های
راه اندازی

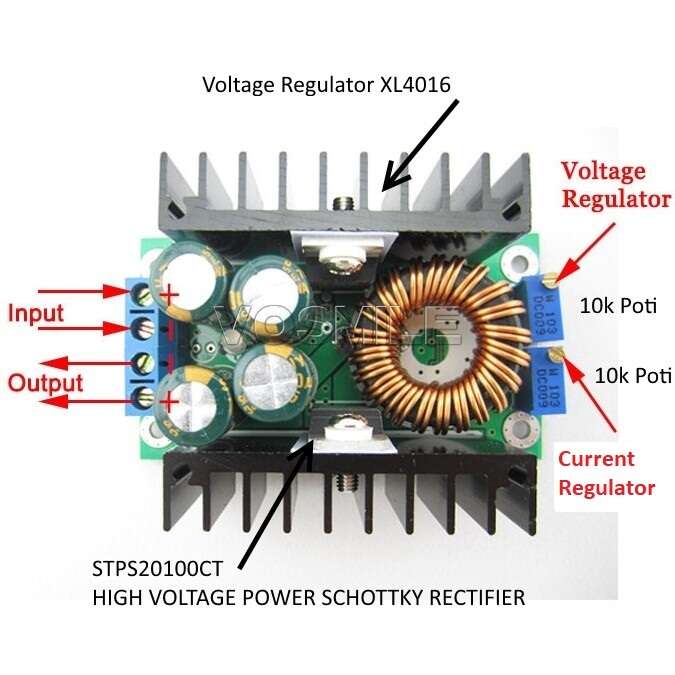

ماژول DC TO DC 9A از طریق مدار سوئیچینگ 180KHz و تراشه XL4016 ، ولتاژ ورودی DC را به سطح پایینتر تبدیل میکند.
• ابتدا با استفاده از ترمینال های روی برد ورودی های IN+,IN- (به نوشته های پشت برد دقت کنید) را به ماژول وصل کنید.
• با استفاده از پتانسیومتر مربوط به ولتاژ(C.V.) روی برد ولتاژ خروجی را تنظیم و با پتانسیومتر مربوط به جریان(C.C.)، محدوده جریان خروجی را تنظیم کنید. قبل از اتصال مصرف کننده حتما خروجی را با مولتی متر بررسی کنید.
• پتانسیومتر روبه روی ترمینال ولتاژ ورودی مربوط به تنظیم ولتاژ(C.V.) و پتانسیومتر روبه روی ترمینال ولتاژ خروجی مربوط به تنظیم جریان (C.C.) می باشد.
• مصرف کننده و یا بار مصرفی را می توانید از طریق ترمینال های روی برد OUT+,OUT- (به نوشته های پشت برد دقت کنید) به ماژول متصل کنید.
نکات مهم در استفاده
• قبل از اتصال بار های حساس، ولتاژ و جریان خروجی را تنظیم کنید و با مولتی متر آن را بررسی کنید.
• در جریانهای بالا و زمانیکه دمای ماژول بیش از 65 درجه سانتیگراد بود حتما از خنک سازی و تهویه مناسب استفاده کنید و یا توان مصرفی را کاهش دهید.
• در نحوه اتصال قطبیت ها در ورودی و خروجی دقت کنید چرا که اتصال اشتباه به ماژول آسیب می زند.
• در استفاده طولانیمدت، دمای ماژول را کنترل کنید.
• این ماژول کاهنده ولتاژ است و در عملکرد سالم باید ولتاژ خروجی کمتر از ولتاژ ورودی باشد.
• برای تامین تغذیه لازم برای شارژ باتری با توجه به نوع و ظرفیت باتری مقدار ولتاژ خروجی و محدوده جریان شارژ را تعیین کنید.
• از اتصال کوتاه کردن خروجی خودداری کنید چون باعث آسیب به ماژول می شود.
مشخصات فنی:
مشخصه: مقدار
نوع ماژول: DC-DC کاهنده
مدل کاری: Buck Converter
چیپ اصلی: XL4016
توان خروجی: 300 وات
حداکثر جریان خروجی لحظه ای: 9 آمپر
جریان کاری توصیه شده: 0.2-8 آمپر
ولتاژ ورودی: 5V to 40V DC
ولتاژ خروجی: 1.25V to 35V DC
قابلیت تنظیم ولتاژ: پتانسیومتر (مولتی ترن)C.V.
قابلیت تنظیم جریان: پتانسیومتر (مولتی ترن)C.C.
مقدار ریپل خروجی: 50mV
فرکانس سوئیچینگ: 180 KHz
سرعت پاسخ دینامیکی: 5% 200uS
بازده تبدیل: 95%(بسته به شرایط کاری می تواند تغییر کند)
حفاظت اتصال معکوس: ندارد
حفاظت اتصال کوتاه: ندارد
خنکسازی: دارای هیتسینک، در دمای بالای 65 درجه از خنک کاری و تهویه مناسب استفاده کنید.
کاربرد اصلی: منبع تغذیه، شارژر، پروژههای صنعتی و الکترونیکی
محدوده دمای کاری: -40 °C تا +85 °C
ابعاد: 65*47*22 میلی متر
پرسش و پاسخ
این ماژول چه کاری انجام میدهد؟
این ماژول ولتاژ DC ورودی را کاهش میدهد و خروجی قابل تنظیم در اختیار شما قرار میدهد.
حداکثر جریان خروجی ماژول چقدر است؟
حداکثر جریان خروجی لحظه ای آن تا 9 آمپر و جریان کاری مداوم توصیه شده 8 آمپر است، البته در شرایط خنکسازی مناسب.
آیا میتوان هم ولتاژ و هم جریان را تنظیم کرد؟
بله، این ماژول هم تنظیم ولتاژ و هم محدودسازی جریان را جداگانه پشتیبانی میکند.
آیا این ماژول برای ساخت منبع تغذیه مناسب است؟
بله، یکی از کاربردهای اصلی آن ساخت منبع تغذیه قابل تنظیم است.
7 آیا برای شارژ باتری هم میتوان از آن استفاده کرد؟
بله، در صورت تنظیم صحیح ولتاژ و جریان، برای تامین تغذیه لازم برای شارژ باتری هم قابل استفاده است.
آیا در توان بالا نیاز به خنکسازی دارد؟
بله، در بارهای بالا و دمای بالای 65 درجه سانتیگراد استفاده از هیتسینک یا تهویه مناسب ضروری است.
9. آیا این ماژول برای سیستم های روشنایی و led های پر توان مناسب است؟
بله، برای تأمین ولتاژ کاری لامپ ها و ریسه های LED در محدوده توان ذکر شده مناسب است.
آیا راندمان این ماژول خوب است؟
بله، راندمان آن در شرایط استانداردحدودا 95% و بالاست ولی بسته به شرایط کاری ممکن است تغییر کند.
مهمترین نکته در استفاده از این ماژول چیست؟
تنظیم درست ولتاژ و جریان پیش از اتصال بار نهایی و رعایت خنکسازی مناسب.
آیا این ماژول خروجی ایزوله دارد؟
خیر . این ماژول ولتاژ خروجی ایزله ندارد.
آیا این ماژول در برابر اتصال معکوس و اتصال کوتاه خروجی حفاظت دارد؟
خیر . به همین دلیل در اتصالات و به کارگیری قطبیت ها حتما دقت کنید.
1 دیدگاه برای ماژول کاهنده ولتاژ- 9 آمپر-300 وات DC TO DC
برای فرستادن دیدگاه، باید وارد شده باشید.
ناموجود
0
افرادی که اکنون این محصول را تماشا می کنند!
محصولات مرتبط
حسین مرادی –
درود مهندسین عزیز.
اگر بخوام ۸تا۹ آمپر از ماژول جریان بکشم برای ورودیش چه ترانسی با چه جریانی پیشنهاد میکنید؟
پشتیبان جم ترونیک –
سلام پیشنهاد میشه حداکثر 7 آمپر جریان کشی کنید نه بیشتر ، با اداپتور ورودی 10 آمپر
