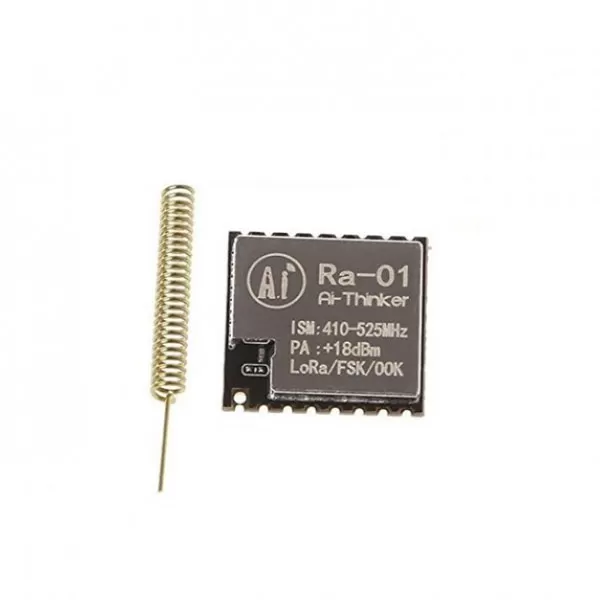

ماژول ترنسیور وایرلس LORA-RA01 (برند اصلی AI)
چیپ LORA-01 یک میکروکنترلر 8 بیتی با اتصال LORA
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 1,094,000 تومان |
| 5 تعداد | 3 % | 1,061,180 تومان |
| 10 تعداد | 4 % | 1,050,240 تومان |
| 50+ تعداد | 6 % | 1,028,360 تومان |
1,094,000 تومان
موجود
ماژول ترنسیور وایرلس LoRa RA-01 برند AI
ماژول LORA-RA01 یک ماژول ترنسیور وایرلس LoRa (Long Range Radio) است که توسط شرکت AI-Thinker (همان شرکت سازنده ماژولهای ESP8266 و ESP32) تولید شده و بر پایه چیپ SX1278 از شرکت Semtech کار میکند. این ماژول برای ارتباطات برد بلند و پراکندهسازی طیف (Spread Spectrum) طراحی شده و فرکانس کاری آن 433 مگاهرتز است که برای شبکههای ISM در بسیاری از کشورها مناسب میباشد. ماژول دارای حساسیت بالا تا -148dBm و توان خروجی 20dBm (100mW) است که امکان انتقال تا 15 کیلومتر در شرایط دید مستقیم را فراهم میکند.
توضیحات فنی کامل
ماژول LORA-RA01 یک ماژول RF Transceiver برای ارتباطات بیسیم برد بلند است که از تکنولوژی LoRa™ (Long Range) استفاده میکند. این ماژول بر پایه چیپ SX1278 ساخته شده و امکان ارتباط در بردهای بسیار زیاد با مصرف انرژی کم را فراهم میکند. LORA-RA01 از طرف شرکت AI-Thinker تولید شده که یکی از تولیدکنندگان معتبر ماژولهای وایرلس است و اصالت محصول را تضمین میکند.
این ماژول در فرکانس 433MHz کار میکند (بازه 410-525MHz) و از مدولاسیونهای مختلفی از جمله LoRa™، FSK، GFSK، MSK، GMSK و OOK پشتیبانی میکند. رابط ارتباطی آن SPI نیمهدوپلکس است و نرخ بیت قابل برنامهریزی تا 300 کیلوبیت بر ثانیه دارد. ماژول دارای مکانیزم تشخیص خودکار سیگنال رادیویی (CAD)، AFC فوقسریع و موتور پکیج با CRC تا 256 بایت است.

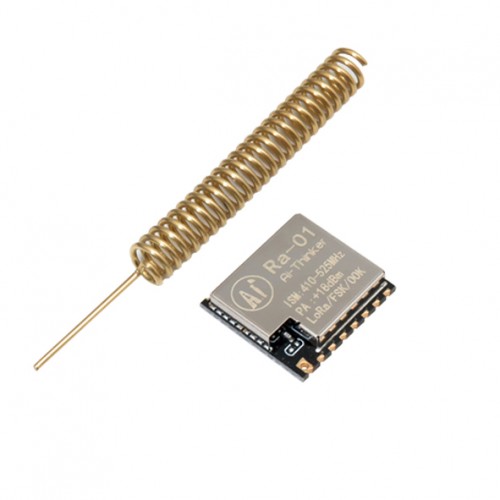

ماژول دارای پوشش محافظ فلزی (Shielded Case) برای کاهش نویز و افزایش پایداری است و از طریق آنتن اسپرینگ 53 میلیمتری ارسال میشود. این ماژول برای پروژههای IoT، سیستمهای نظارتی صنعتی، آبیاری هوشمند، خانه هوشمند و سیستمهای امنیتی بسیار مناسب است.
کاربردها
مرتبهخوانی هوشمند (Automated Meter Reading).
اتوماسیون خانه و ساختمان (Home and Building Automation).
سیستمهای آلارم و امنیتی بیسیم (Wireless Alarm and Security Systems).
نظارت و کنترل صنعتی (Industrial Monitoring and Control).
سیستمهای آبیاری برد بلند (Long-range Irrigation Systems).
پروژههای IoT و LoRaWAN.
سیستمهای کشاورزی هوشمند و گلخانه.
سیستمهای ردیابی و نظارت محیطی
نکات مهم در استفاده:
ولتاژ کاری: ماژول فقط با 3.3 ولت کار میکند؛ اتصال مستقیم 5 ولت ماژول را میسوزاند.
آنتن: حتماً آنتن را وصل کنید؛ بدون آنتن میتواند به ماژول آسیب برساند و برد کاهش مییابد.
برد: برد 15 کیلومتر در شرایط دید مستقیم و آنتن فعال است؛ در محیط شهری این برد کمتر است.
مصرف انرژی: در حالت خواب جریان بسیار کم (0.2 میکروآمپر) دارد؛ برای سیستمهای باتریخور عالی است.
پایههای SPI: پایههای SPI و GPIO را با دقت استفاده کنید؛ برخی پایهها همزمان نمیتوانند استفاده شوند.
تداخل فرکانس: در فرکانس 433MHz ممکن است تداخل با دستگاههای دیگر وجود داشته باشد؛ تنظیم نرخ بیت و SF مناسب کمک میکند.
مشخصات فنی:
چیپ اصلی: SX1278 (Semtech).
فرکانس کاری: 433 مگاهرتز (بازه 410-525MHz).
توان خروجی: 18±1 dBm (حدود 100mW).
حساسیت: تا -148dBm.
برد انتقال: تا 15 کیلومتر (با آنتن فعال و دید مستقیم).
رابط ارتباطی: SPI نیمهدوپلکس.
نرخ بیت قابل برنامهریزی: تا 300 کیلوبیت بر ثانیه.
مدولاسیون: LoRa™، FSK، GFSK، MSK، GMSK، OOK.
ولتاژ ورودی: 1.8 تا 3.7 ولت DC (پیشفرض 3.3 ولت).
جریان مصرفی (دریافت): کمتر از 10.8 میلیآمپر.
جریان مصرفی (انتقال): کمتر از 120 میلیآمپر (+20dBm).
جریان خواب: 0.2 میکروآمپر.
دمای کاری: 40- تا 85+ درجه سانتیگراد.
ابعاد: 17 × 16 میلیمتر.
فاصله پایهها: 2.0 میلیمتر.
آنتن: آنتن اسپرینگ 53 میلیمتر.
بستهبندی: SMD-16 با پایههای نیمهسوراخ (Castellated Hole).
پوشش: محافظ فلزی (Shielded Case).
سوالات متداول :
1. ماژول LORA-RA01 چه نوع ماژولی است؟
یک ماژول ترنسیور وایرلس LoRa برای ارتباطات برد بلند با چیپ SX1278.
2. فرکانس کاری آن چقدر است؟
433 مگاهرتز (بازه 410-525MHz).
3. برد انتقال چقدر است؟
تا 15 کیلومتر در شرایط دید مستقیم با آنتن فعال.
4. ولتاژ کاری چقدر است؟
1.8 تا 3.7 ولت DC (پیشفرض 3.3 ولت).
5. حساسیت ماژول چقدر است؟
تا -148dBm که بسیار بالاست.
6. چه مدولاسیونهایی را پشتیبانی میکند؟
LoRa™، FSK، GFSK، MSK، GMSK و OOK.
7. برای چه پروژههایی مناسب است؟
IoT، خانه هوشمند، آبیاری هوشمند، نظارت صنعتی و سیستمهای امنیتی.
8. آیا میتوان با 5 ولت وصل کرد؟
خیر، فقط 3.3 ولت؛ 5 ولت ماژول را میسوزاند.
9. آیا آنتن لازم است؟
بله، حتماً آنتن را وصل کنید؛ بدون آنتن برد بسیار کم میشود.
10. جریان خواب چقدر است؟
0.2 میکروآمپر؛ برای سیستمهای باتریخور عالی است.
