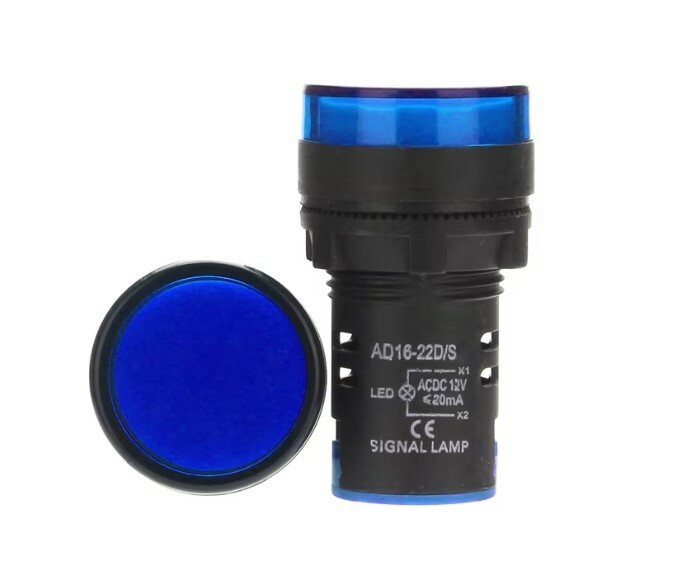

چراغ سیگنال گرد تابلویی AC/DC 12V آبی | چراغ نشانگر تابلو برق
چراغ سیگنال گرد تابلویی AC/DC 12V آبی یک چراغ نشانگر LED تابلویی کاربردی برای نمایش وضعیت مدار، منبع تغذیه، تجهیزات و سیستم‌های کنترلی است. این محصول با طراحی گرد و پنلی برای نصب روی تابلو برق، جعبه‌های کنترل، پنل دستگاه‌ها و پروژه‌های الکترونیکی طراحی شده و با ایجاد یک نور آبی و واضح امکان مشاهده سریع وضعیت مدار را فراهم می‌کند.
یکی از ویژگی‌های مهم این چراغ سیگنال ۱۲ ولت آبی، قابلیت کار با ولتاژ ۱۲ ولت AC یا DC است. بنابراین می‌توان از آن در مدارهایی که خروجی 12V AC یا 12V DC دارند استفاده کرد. این ویژگی باعث می‌شود چراغ در طیف متنوعی از تجهیزات و مدارهای کنترلی قابل استفاده باشد.
در ساختار داخلی این مدل چراغ سیگنال گرد تابلویی AC/DC 12V ، چهار LED در بخش یکسوسازی مدار قرار گرفته‌اند و یک LED آبی اصلی وظیفه نمایش وضعیت را بر عهده دارد. این آرایش باعث می‌شود مدار چراغ بتواند ورودی AC را به مسیر مناسب برای روشن شدن LED هدایت کند و در حالت DC نیز نسبت به جهت اتصال ورودی حساس نباشد. به همین دلیل در تغذیه ۱۲ ولت DC، با جابه‌جا شدن دو سیم ورودی، چراغ همچنان روشن می‌شود.
از این نظر، چراغ سیگنال گرد تابلویی AC/DC 12V با چراغ‌های LED ساده‌ای که حتماً باید قطب مثبت و منفی آن‌ها به‌درستی رعایت شود تفاوت دارد. در این مدل ورودی DC قطبیت حساسی ندارد و دو سیم تغذیه را می‌توان بدون نگرانی از معکوس شدن قطب‌ها متصل کرد.
بدنه گرد و تابلویی چراغ سیگنال گرد تابلویی AC/DC 12V باعث می‌شود نصب آن روی پنل و تابلو برق ظاهر مرتب و حرفه‌ای داشته باشد. چراغ از قسمت جلوی پنل در محل نصب قرار می‌گیرد و با بخش نگهدارنده در جای خود ثابت می‌شود.
این نوع طراحی با قطر نصب حدود 22mm برای استفاده در تابلوهای برق، تابلوهای کنترل صنعتی، مدارهای فرمان، پنل تجهیزات، ماشین‌آلات و جعبه‌های الکترونیکی بسیار کاربردی است؛ به‌خصوص در شرایطی که نیاز دارید وضعیت یک مدار یا منبع تغذیه با یک نشانگر نوری مشخص شود. نور آبی LED نیز برای نمایش وضعیت‌هایی مانند فعال بودن یک عملکرد خاص، حالت آماده‌به‌کار، فعال بودن سیستم کنترل یا وضعیت ویژه در تجهیزات مناسب است.
کاربردها
• تابلو برق صنعتی
• تابلوهای فرمان و کنترل
• مدارهای فرمان ۱۲ ولت
• نمایش وجود ولتاژ و تغذیه مدار
• نمایش روشن بودن دستگاه
• نمایش وضعیت آماده‌به‌کار
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون
• پنل دستگاه‌های الکترونیکی
• جعبه‌های کنترل
• منابع تغذیه ۱۲ ولت
• سیستم‌های الکترونیکی
• پروژه‌های DIY
• پروژه‌های آموزشی و آزمایشگاهی
• پنل خودرو و تجهیزات ۱۲ ولتی
• سیستم‌های کنترلی و مانیتورینگ
روش نصب و راه‌اندازی (SETUP)
نصب این چراغ سیگنال گرد ۱۲ ولت AC/DC بسیار ساده است.
• ابتدا محل نصب چراغ را روی پنل یا تابلو مشخص کنید و سوراخ مناسب را قطر حدود 22mm ایجاد کنید. سپس چراغ را از قسمت جلوی پنل قرار داده و با قسمت نگهدارنده آن را ثابت کنید.
• در مرحله بعد، دو سیم ورودی چراغ را (ترمینال پیچی X1, X2) به منبع ۱۲ ولت AC یا ۱۲ ولت DC متصل کنید.
• در صورت استفاده از ۱۲V DC، طبق ساختار این مدل، قطبیت ورودی حساس نیست و با جابه‌جایی دو سیم نیز چراغ روشن می‌شود.
• در صورت استفاده از ۱۲V AC نیز دو سیم ورودی به دو سر منبع AC متصل می‌شوند و مثبت و منفی در این حالت مطرح نیست.
نکات مهم هنگام استفاده
• ولتاژ مناسب این مدل ۱۲ ولت AC/DC است. از اتصال این مدل از چراغ با ولتاژ های بیشتر خودداری کنید.
• قبل از هرگونه تغییر در سیم‌کشی، منبع تغذیه را قطع کنید.
• در حالت DC، قطبیت ورودی حساس نیست.
• در حالت AC، اتصال مثبت و منفی مطرح نیست.
• برای اتصال مستقیم به برق ۲۲۰ ولت AC استفاده نشود.
• پیش از اتصال، ولتاژ منبع تغذیه را بررسی کنید.
• هنگام نصب در تابلو برق، اتصالات را کاملاً محکم و عایق‌کاری مناسب انجام دهید.
• این محصول برای نمایش وضعیت مدار طراحی شده و چراغ روشنایی محیط نیست.
• در صورت استفاده از منبع AC، بهتر است از منبع ۱۲ ولت AC استاندارد استفاده شود.
• برای مدارهای حساس، منبع تغذیه پایدار و مناسب استفاده کنید.
مشخصات فنی:
نام محصول: چراغ سیگنال گرد تابلویی AC/DC 12V آبی
نوع محصول: چراغ نشانگر LED پنلی و تابلویی
شکل ظاهری: گرد
رنگ نور: آبی
ولتاژ کاری: 12 ولت AC/DC
جریان مصرفی: کمتر از 20mA
فرکانس کاری در حالت AC: معمولاً 50 تا 60 هرتز
قطبیت ورودی در حالت DC: غیرحساس؛ مثبت و منفی قابل جابه‌جایی هستند
تعداد LEDهای داخلی: 5 عدد LED
نوع یکسوسازی مدار: یکسوساز مبتنی بر LED
نشانگر وضعیت: LED آبی
نوع نمایش: نوری
کاربرد اصلی: نمایش وجود تغذیه، روشن بودن یا فعال بودن مدار
روش نصب: نصب روی پنل، تابلو برق یا جعبه کنترل
نوع اتصال: دو سیمه
مناسب برای: تابلو برق، مدار فرمان، پنل کنترل، تجهیزات صنعتی و پروژه‌های الکترونیکی
منبع تغذیه پیشنهادی: منبع استاندارد 12 ولت AC یا DC
قابلیت استفاده با برق شهر: خیر؛ اتصال مستقیم به 220 ولت مجاز نیست
کاربرد روشنایی محیط: ندارد؛ مخصوص نمایش وضعیت مدار است

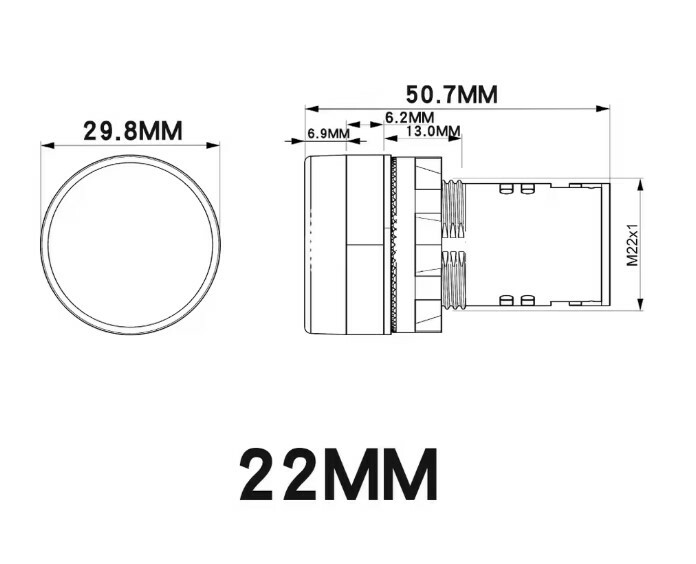

ابعاد نصب: با قطر سوراخ نصب حدود 22mm
ابعاد: 51 × 29mm
دمای کاری: حدود 20- تا 60+ درجه سانتی‌گراد
سوالات متداول:
آیا این چراغ با برق AC و DC کار می‌کند؟
بله. این مدل برای استفاده با ۱۲ ولت AC یا ۱۲ ولت DC طراحی شده است و می‌توان آن را در مدارهای دارای خروجی ۱۲ ولت متناوب یا مستقیم استفاده کرد.
آیا در حالت DC باید مثبت و منفی را رعایت کنیم؟
خیر. طبق تست این مدل، ورودی در حالت DC قطبیت حساس ندارد و با جابه‌جایی دو سیم تغذیه نیز چراغ روشن می‌شود.
دلیل روشن شدن چراغ با جابه‌جایی قطب‌ها چیست؟
در ساختار داخلی این چراغ، چهار LED در بخش یکسوسازی و یک LED اصلی برای نمایش وضعیت قرار گرفته است. این آرایش باعث می‌شود مسیر جریان در جهت‌های مختلف برقرار شود.
آیا می‌توان چراغ را مستقیماً به برق ۲۲۰ ولت وصل کرد؟
خیر. این چراغ مخصوص ۱۲ ولت AC/DC است و اتصال مستقیم آن به برق ۲۲۰ ولت باعث آسیب‌دیدن LEDها و مدار داخلی می‌شود.
آیا می‌توان از باتری ۱۲ ولت برای روشن کردن آن استفاده کرد؟
بله، در صورتی که باتری یا منبع شما ولتاژ مناسب و پایدار ۱۲ ولت DC داشته باشد، می‌توان از آن استفاده کرد. قطبیت ورودی این مدل حساس نیست، اما رعایت ایمنی و جلوگیری از اتصال کوتاه ضروری است.
کاربرد رنگ آبی در چراغ سیگنال چیست؟
نور آبی LED نیز برای نمایش وضعیت‌هایی مانند فعال بودن یک عملکرد خاص، حالت آماده‌به‌کار، فعال بودن سیستم کنترل یا وضعیت ویژه در تجهیزات مناسب است.
آیا این چراغ برای روشنایی محیط مناسب است؟
خیر. این محصول یک چراغ نشانگر است و برای نمایش وضعیت مدار طراحی شده است، نه روشنایی اتاق یا محیط.
این چراغ در کجا استفاده می‌شود؟
از کاربردهای آن می‌توان به تابلو برق، تابلو فرمان، پنل کنترل، ماشین‌آلات صنعتی، جعبه‌های کنترلی، تجهیزات ۱۲ ولتی و پروژه‌های الکترونیکی اشاره کرد.
نصب چراغ چگونه انجام می‌شود؟
قطر سوراخ نصب حدود 22mm است. چراغ از قسمت جلوی پنل یا تابلو قرار می‌گیرد و با مهره یا بخش نگهدارنده در جای خود ثابت می‌شود. سپس دو سیم آن به منبع ۱۲ ولت AC یا DC متصل می‌شوند.
آیا جهت اتصال سیم‌ها در حالت AC مهم است؟
خیر. در جریان AC مثبت و منفی ثابت وجود ندارد؛ بنابراین دو سیم چراغ به دو سر خروجی ۱۲ ولت AC متصل می‌شوند.
فرکانس مناسب در حالت AC چقدر است؟
برای استفاده معمول، فرکانس ۵۰ تا ۶۰ هرتز مناسب در نظر گرفته می‌شود. در حالت DC فرکانس تناوبی مطرح نیست.
دمای کاری چراغ چقدر است؟
دمای کاری حدود حدود ۲۰- تا ۶۰+ درجه سانتی‌گراد است. برای استفاده مطمئن، چراغ را در محیط خشک، دارای تهویه و دور از گرمای شدید نصب کنید.
آیا چراغ ضدآب است؟
ضدآب بودن این مدل تأیید نشده است. در صورت نصب در محیط مرطوب یا فضای باز، باید از محفظه مناسب و آب‌بندی کافی استفاده شود.
آیا می‌توان چراغ را به خروجی ۲۴ ولت متصل کرد؟
خیر. مگر اینکه روی همان مدل به‌طور مشخص بازه ۲۴ ولت درج شده باشد. این نسخه برای ۱۲ ولت AC/DC است و اتصال به ۲۴ ولت باعث سوختن آن شود.
آیا می‌توان از این چراغ در پروژه‌های DIY استفاده کرد؟
بله. این چراغ برای پروژه‌های آموزشی، الکترونیکی، تابلوهای دست‌ساز، جعبه‌های کنترل و مدارهای ۱۲ ولتی مناسب است؛ به شرط آنکه ولتاژ ورودی از ۱۲ ولت بیشتر نباشد.
