ولوم روتاری انکودر EC11 ( Rotary Encoder ) (به همراه مهره)
76,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
خرید ولوم روتاری انکودر EC11 به همراه مهره | انکودر چرخشی مناسب آردوینو و پروژههای الکترونیکی
روتاری انکودر EC11 (Rotary Encoder) به همراه مهره یکی از پرکاربردترین قطعات ورودی (Input Device) در پروژههای الکترونیکی و سیستمهای مبتنی بر میکروکنترلر است که برای تشخیص میزان و جهت چرخش شفت مورد استفاده قرار میگیرد. برخلاف ولومهای مقاومتی (پتانسیومتر)، روتاری انکودر EC11 مقدار مقاومت را تغییر نمیدهد، بلکه با تولید پالسهای دیجیتال، اطلاعات مربوط به چرخش ساعتگرد یا پادساعتگرد را در اختیار میکروکنترلر قرار میدهد. این ویژگی باعث شده است که EC11 به گزینهای ایدهآل برای طراحی رابطهای کاربری مدرن، تجهیزات صنعتی، دستگاههای صوتی و پروژههای آردوینو تبدیل شود.
این انکودر با چرخش نامحدود 360 درجه و تولید پالسهای مربعی روی کانالهای A و B، جهت و تعداد گامهای چرخش را با دقت مناسب مشخص میکند. میکروکنترلر با تحلیل اختلاف فاز این دو سیگنال، جهت حرکت شفت را تشخیص داده و میتواند مقدار موردنظر را افزایش یا کاهش دهد. این روش عملکرد، روتاری انکودر را به گزینهای بسیار دقیقتر و بادوامتر از ولومهای معمولی برای تنظیم مقادیر دیجیتال تبدیل کرده است.
روتاری انکودر EC11 به دلیل سازگاری بالا با بردهای Arduino، ESP8266، ESP32، STM32، Raspberry Pi، AVR، PIC و سایر میکروکنترلرها در میان دانشجویان، مهندسان و علاقهمندان به الکترونیک محبوبیت زیادی دارد. این قطعه بهراحتی به ورودیهای دیجیتال متصل شده و با استفاده از کتابخانههای آماده، راهاندازی آن بسیار ساده است. همچنین امکان استفاده از وقفههای سختافزاری (Interrupt) برای تشخیص دقیق چرخش، آن را برای پروژههایی که نیاز به پاسخگویی سریع دارند، مناسب میسازد.
از این انکودر در طیف گستردهای از تجهیزات مانند آمپلیفایرها، دستگاههای صوتی، چاپگرهای سهبعدی، دستگاههای CNC، تجهیزات پزشکی، منابع تغذیه آزمایشگاهی، تجهیزات اندازهگیری، پنلهای صنعتی، نمایشگرهای LCD و OLED، سیستمهای خانه هوشمند، رباتیک، اینترنت اشیا (IoT) و انواع پروژههای DIY استفاده میشود. بسیاری از دستگاههای حرفهای به جای کلیدهای متعدد، از یک روتاری انکودر EC11 برای پیمایش منوها و تنظیم پارامترها استفاده میکنند که علاوه بر افزایش زیبایی ظاهری، تجربه کاربری بهتری نیز ارائه میدهد.
این محصول به همراه مهره و واشر نصب عرضه میشود تا بتوان آن را بهسادگی روی پنل، جعبه پروژه یا بدنه دستگاه نصب کرد. استفاده از مهره استاندارد، استحکام مکانیکی مناسبی ایجاد کرده و از حرکت یا لق شدن انکودر در طول زمان جلوگیری میکند. همچنین شفت استاندارد EC11 با انواع سرولوم (Knob) موجود در بازار سازگار است و امکان طراحی ظاهری حرفهای برای تجهیزات را فراهم میکند.
کاربردها
• تنظیم حجم صدا (Volume) در آمپلیفایرها، اسپیکرها و تجهیزات صوتی
• انتخاب منو و تنظیمات در نمایشگرهای LCD و OLED
• کنترل رابط کاربری پروژههای آردوینو، ESP32، STM32 و Raspberry Pi
• تنظیم سرعت موتور، فن و درایورهای PWM
• انتخاب پارامترها در تجهیزات صنعتی و آزمایشگاهی
• کنترل فرکانس، زمان و مقادیر تنظیمی در پروژههای الکترونیکی
• استفاده در تجهیزات پزشکی، دستگاههای اندازهگیری و ابزار دقیق
• کنترل منوی چاپگرهای سهبعدی (3D Printer) و دستگاههای CNC
• پروژههای رباتیک، خانه هوشمند (Smart Home) و اینترنت اشیا (IoT)
• ساخت پنلهای کنترلی، تجهیزات DIY و رابط کاربری دیجیتال
راهاندازی (Setup)

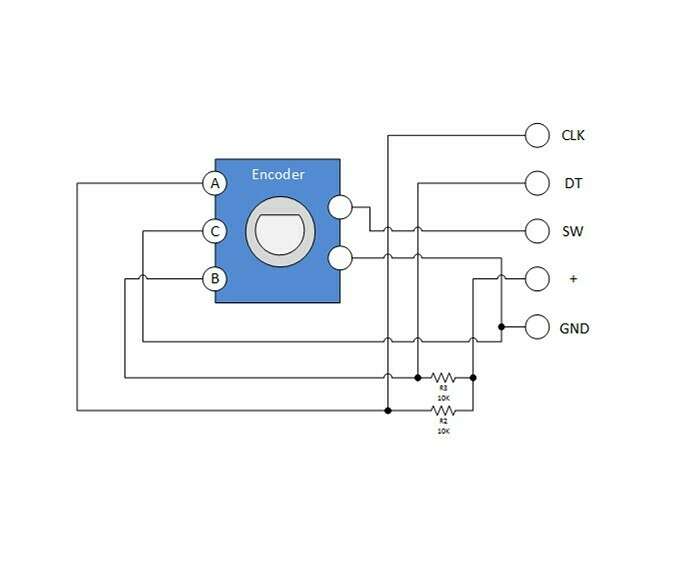

1. از سه پایه کنار هم در یک طرف ، پایه وسط را به زمین (GND) مدار متصل کنید. دو پایه کناری، پایههای A و B را به ورودیهای دیجیتال میکروکنترلر متصل نمایید.
2. در صورت استفاده از کلید فشاری داخلی، دو پایه کنار هم در یک طرف دیگر مربوط به سوئیچ را نیز به یک ورودی دیجیتال و GND متصل کنید.
3. در میکروکنترلر، مقاومت Pull-up داخلی را فعال کنید یا از مقاومت Pull-up خارجی استفاده نمایید.
4. با چرخاندن شفت، پالسهای مربعی روی پایههای A و B ایجاد شده و جهت چرخش از اختلاف فاز این دو سیگنال قابل تشخیص است.
5. با فشردن شفت، کلید داخلی فعال شده و میتوان از آن برای انتخاب منو یا تأیید تنظیمات استفاده کرد.
6. برای مشاهده نمونه کد نویسی برای این ماژول به فایل های بخش دیتاشیت محصول مراجعه نمایید.
نکات مهم
• روتاری انکودر EC11 یک پتانسیومتر نیست و خروجی آن پالس دیجیتال تولید میکند؛ بنابراین برای استفاده باید سیگنالهای آن توسط میکروکنترلر یا مدار شمارنده پردازش شوند.
• این انکودر قابلیت چرخش 360 درجه نامحدود را دارد و محدودیت زاویه مانند ولومهای مقاومتی ندارد.
• برای جلوگیری از نویز و پرش سیگنال (Bounce)، از فیلتر نرمافزاری (Debounce) یا سختافزاری استفاده کنید.
• در پروژههای مبتنی بر آردوینو و ESP32، استفاده از وقفه (Interrupt) باعث افزایش دقت در تشخیص چرخش خواهد شد.
• از اعمال ولتاژ یا جریان بیشتر از مقدار مجاز به پایههای انکودر خودداری کنید.
• هنگام لحیمکاری، از گرم کردن بیش از حد پایهها خودداری کنید تا به ساختار داخلی انکودر آسیب وارد نشود.
• مهره و واشر همراه محصول برای نصب محکم روی پنل طراحی شدهاند؛ از سفت کردن بیش از حد مهره خودداری کنید.
• برای عملکرد صحیح، از سرولوم (Knob) متناسب با شفت EC11 استفاده نمایید که در لینک زیر قابل تهیه است :
مشخصات فنی:
پرسش و پاسخ
این قطعه چه کاربردی دارد؟
برای کنترل چرخشی در دستگاهها، انتخاب منو، تنظیم صدا، تغییر مقدار پارامتر و ورودیهای دیجیتال استفاده میشود.
آیا EC11 یک ولوم آنالوگ است؟
خیر، این قطعه یک انکودر چرخشی دیجیتال است و خروجی آن بهصورت پالس تولید میشود.
آیا این مدل کلید فشاری هم دارد؟
بله.در این نسخه EC11 کلید فشاری وجود دارد.
ولتاژ کاری این انکودر چقدر است؟
مدلهای رایج EC11 معمولاً با 5 ولت DC کار میکنند.
آیا برای آردوینو مناسب است؟
بله، این قطعه یکی از گزینههای بسیار رایج برای پروژههای آردوینو و میکروکنترلری است. برای نمونه کد برای آردوینو به فایل های بخش دیتاشیت حصول مراجعه کنید.
تعداد پالس یا کلیک آن چقدر است؟
بسته به مدل میتواند متفاوت باشد، اما در این نسخه 20 پوزیشن دارد.
آیا همراه مهره و سرولوم عرضه میشود؟
بله، این محصول به همراه مهره ارائه میشود ولی بدون سرولوم عرضه می شود البته سرولوم را جداگانه می توانید از لینک زیر تهیه کنید:
آیا نصب آن سخت است؟
خیر، نصب آن ساده است و فقط باید پایهها و محل قرارگیری شفت بهدرستی در نظر گرفته شود. برای درک بهتر به تصاویر محصول و یا فایل های بخش دیتاشیت مراجعه کنید.
قبل از خرید چه چیزی را باید بررسی کنم؟

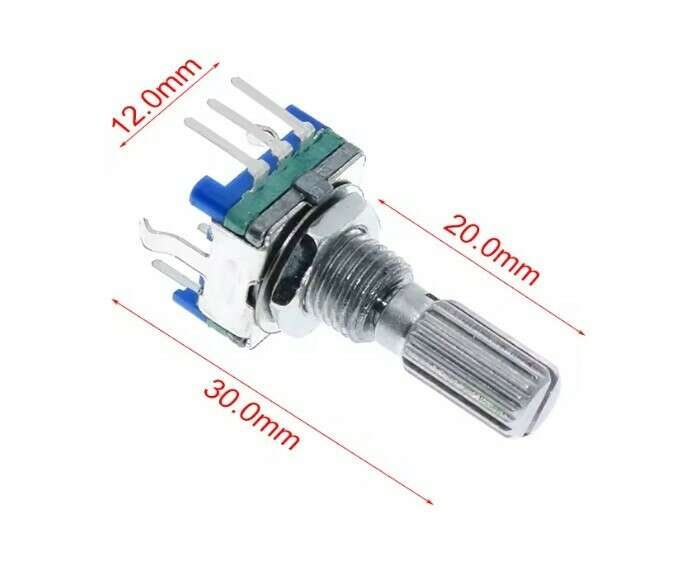

طول شفت، نوع پایهها، وجود یا عدم وجود کلید فشاری، و سازگاری ابعاد با پنل دستگاه را بررسی کنید.
