ولت متر بدون قاب سبز رنگ 0.36 اینچی
ولتاژ سنج LED دی سی دی سی 0-100 ولت سبز دستگاهی است که برای اندازه گیری و نمایش ولتاژ در مدار استفاده می شود.
۱۲۳,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!

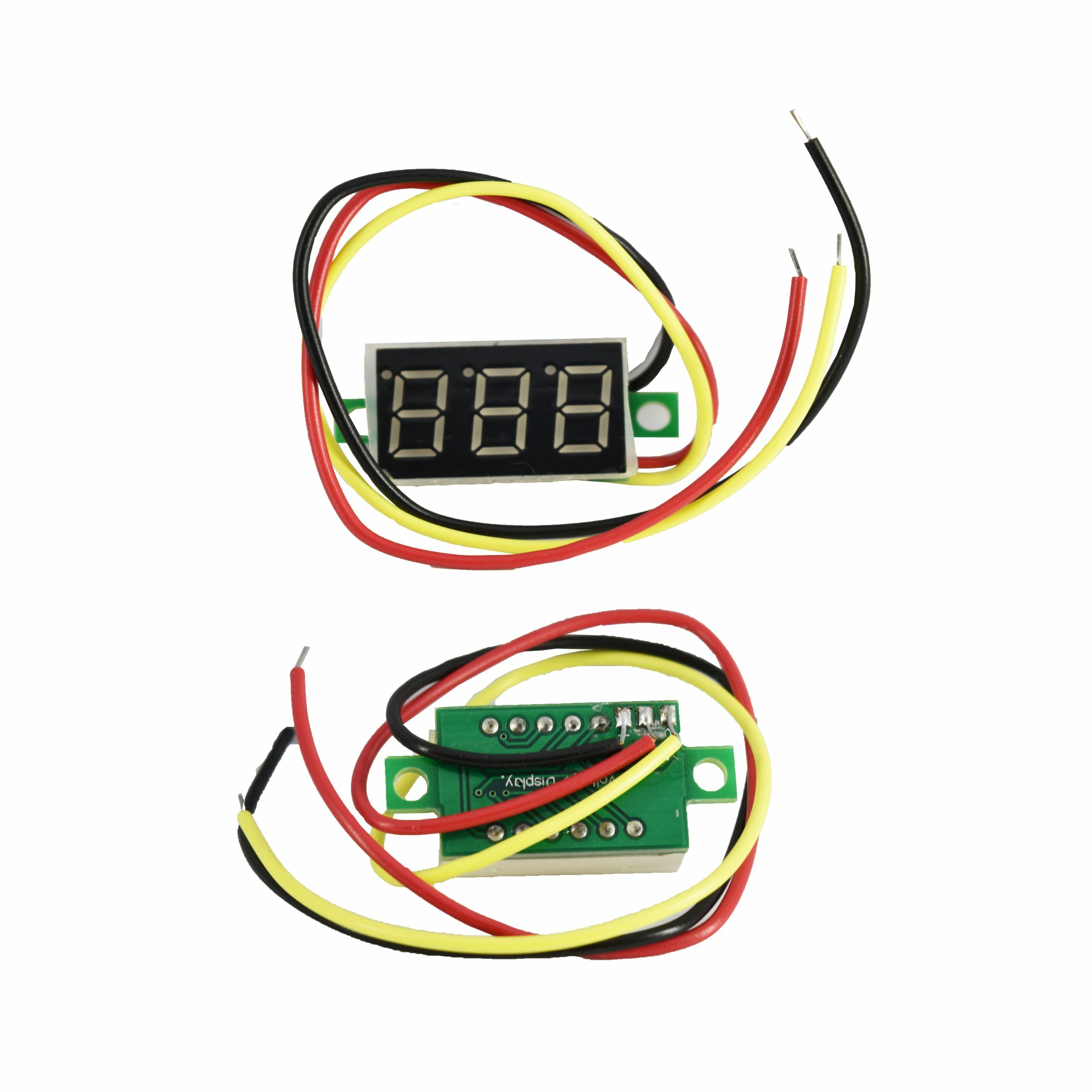

ولتمتر دیجیتال بدون قاب سبز 0.36 اینچی | 0 تا 100 ولت DC
ولتمتر دیجیتال بدون قاب سبز 0.36 اینچی یک ماژول اندازهگیری ولتاژ DC کوچک، دقیق و مقرونبهصرفه است که ولتاژ DC از صفر تا 100 ولت را با رزولیشن 0.01 ولت نمایش میدهد. این ماژول با نمایشگر سبز سونسگمنتی سه رقمی خود، یکی از بهترین گزینهها برای پایش ولتاژ در مدارهای الکترونیکی، تابلو برق صنعتی، سیستمهای خورشیدی، باتریهای DC و صنایع خودرویی است.
بدون قاب بودن این ماژول، امکان نصب پنلی آسان را در پنلهای الکترونیکی، تابلو برق و دستگاههای صنعتی فراهم میکند. با ولتاژ تغذیه 4 تا 30 ولت DC و جریان مصرفی کمتر از 20 میلیآمپر، این ولتمتر برای مدارهای حساس به توان و سیستمهای باتریدار ایدهآل است.
کاربردها
• نمایش ولتاژ باتریها باتری خودرو، باتری 12 ولت، باتری لیتیومی
• تابلو برق صنعتی و خانگی برای پایش ولتاژ مدارهای DC
• مدارهای تغذیه 5V، 9V، 12V، 24V بدون نیاز به تنظیم ولتاژ
• پاورهای DC و شارژرها برای نمایش ولتاژ خروجی
• سیستمهای خورشیدی DC و پایش ولتاژ پنلها
• صنایع خودرویی برای نمایش ولتاژ باتری خودرو
• آزمایشگاه و کارگاه الکترونیک به عنوان ولتمتر پنلی کوچک
راهاندازی

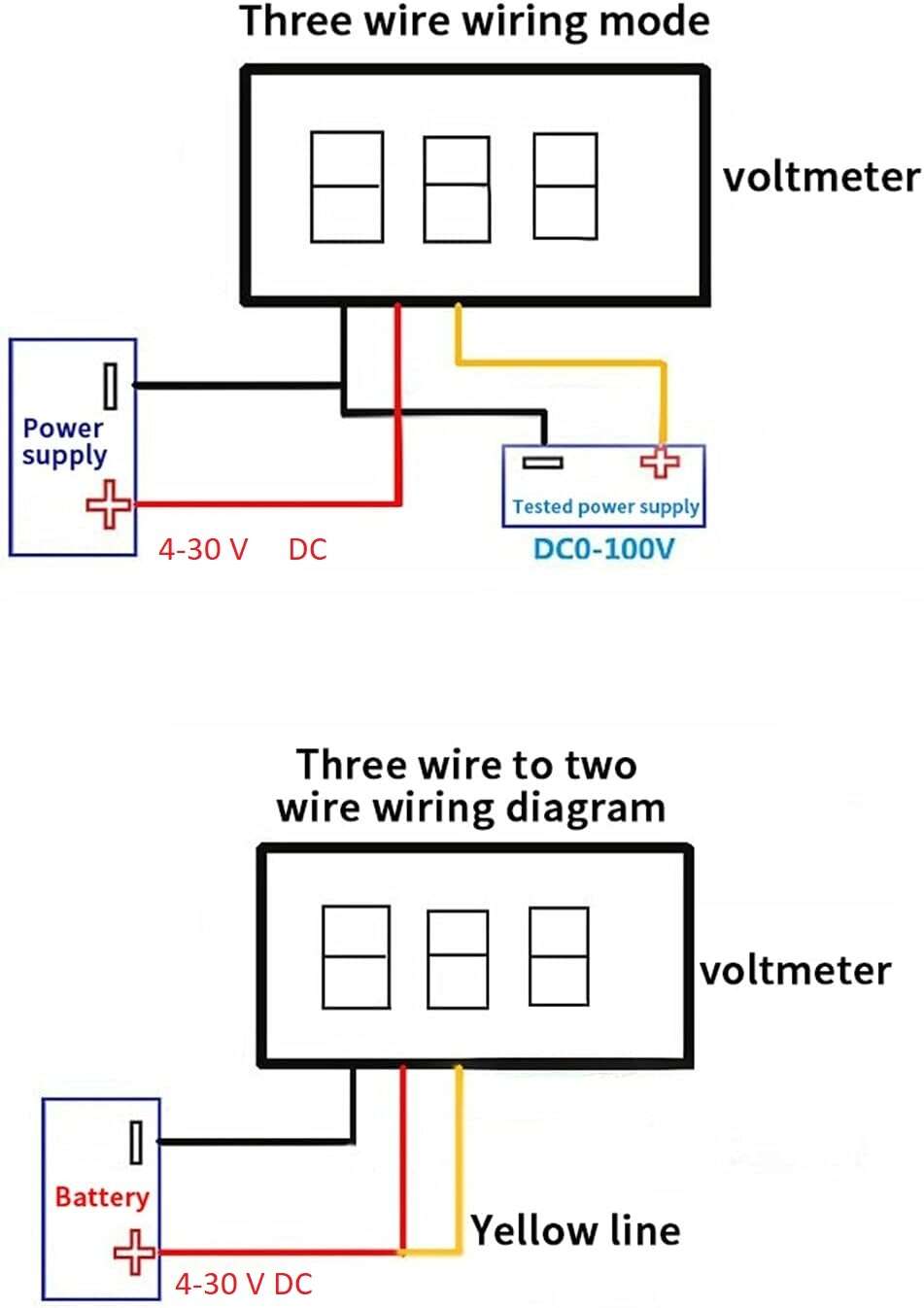

اتصال سه سیمه:
1. سیم قرمز (V+): به مثبت منبع ولتاژ تغذیه (4-30V DC) متصل شود
2. سیم مشکی (GND): به منفی منبع تغذیه متصل شود
3. سیم سوم (V_in): به نقطهای که میخواهید ولتاژ آن را اندازه بگیرید متصل شود سیم زرد یا سفید.
نکات مهم در استفاده
• ولتاژ تغذیه باید بین 4 تا 30 ولت DC باشد — ولتاژ بالاتر ماژول را میسوزاند
• بازه اندازهگیری 0-100 ولت DC است — ولتاژ AC استفاده نکنید
• این ماژول سه سیمه است — نیاز به تغذیه جداگانه دارد (دو سیم برای تغذیه، یک سیم برای اندازهگیری)
• قابلیت کالیبراسیون ندارد .
• جریان مصرفی کم (20 mA) — برای مدارهای حساس به توان مناسب است.
• زمین تغذیه ماژول و زمین نقطه ای که می خواهید ولتاژ آن را اندازه گیری کنید باید یکی باشد در غیر این صورت مقدار نشان داده شده دارای خطا است و ممکن است ماژول هم آسیب ببیند.
• در صورتی که مقدار ولتاژ اندازه گیری در محدوده 4-30 ولت باشد می توانید سیم قرمز و سیم زرد یا سفید را به هم متصل کنید و ماژول را به صورت دو سیم استفاده نمایید. مثلا
نمونه اتصال برای باتری 12 ولت:
• سیم قرمز → مثبت باتری 12V
• سیم مشکی → منفی باتری
• سیم سوم → همان مثبت باتری (برای اندازهگیری)
مشخصات فنی :
بازه اندازهگیری ولتاژ: 0 تا 100 ولت DC
ولتاژ تغذیه: 4 تا 30 ولت DC
اندازه نمایشگر: 0.36 اینچ
تعداد ارقام: 3 رقم (سه دیجیت)
رزولوشن (دقت نمایش): 0.01 ولت
رنگ نمایشگر: سبز LED سونسگمنتی
محدوده دمای کاری: 10- تا 65+ درجه سانتیگراد
جریان مصرفی: کمتر از 20 میلیآمپر
مقاومت ورودی: بالاتر از 100 کیلو اهم
نوع اتصال: سه سیمه
دقت اندازهگیری: ±1% برای ولتاژهای زیر 10 ولت و تا 3% برای ولتاژهای بالای 10 ولت
نرخ بهروزرسانی نمایش: 200 میلیثانیه
قابلیت کالیبراسیون: ندارد
حفاظت در برابر اتصال معکوس: دارد
نوع نصب: پنلی (بدون قاب)
ابعاد ماژول: 35 × 15 × 10 میلیمتر
سوالات متداول:
آیا این ولتمتر برای ولتاژ AC هم مناسب است؟
نه! فقط برای ولتاژ DC استفاده میشود — ولتاژ AC میتواند ماژول را خراب کند.
تفاوت سه سیمه و دو سیمه چیست؟
سه سیمه: نیاز به تغذیه جداگانه دارد (سیم قرمز و مشکی برای تغذیه، سیم سوم سفید یا زرد برای اندازهگیری)
دو سیمه: هم تغذیه و هم اندازهگیری از یک نقطه گرفته میشود (ولتاژ مورد استفاده باید در محدوده 4-30V)
آیا میتوانم ولتاژ را کالیبره کنم؟
نه! این ماژول قابلیت کالیبراسیون ندارد.
برای باتری خودرو مناسب است؟
بله! باتری خودرو حدود 12-14 ولت DC دارد که در بازه 0-100 ولت این ولتمتر است.
دقت اندازهگیری چقدر است؟
دقت نمایش 0.01 ولت — یعنی ولتاژ را با دو رقم بعد از اعشار نشان میدهد.
آیا می شود ماژول را به صورت دو سیم استفاده کرد؟
بله. اما ولتاژ مورد استفاده باید در محدوده 4-30 ولت باشد. در این صورت کافی است سیم قرمز و سیم زرد یا سفید را به هم متصل کنید.
