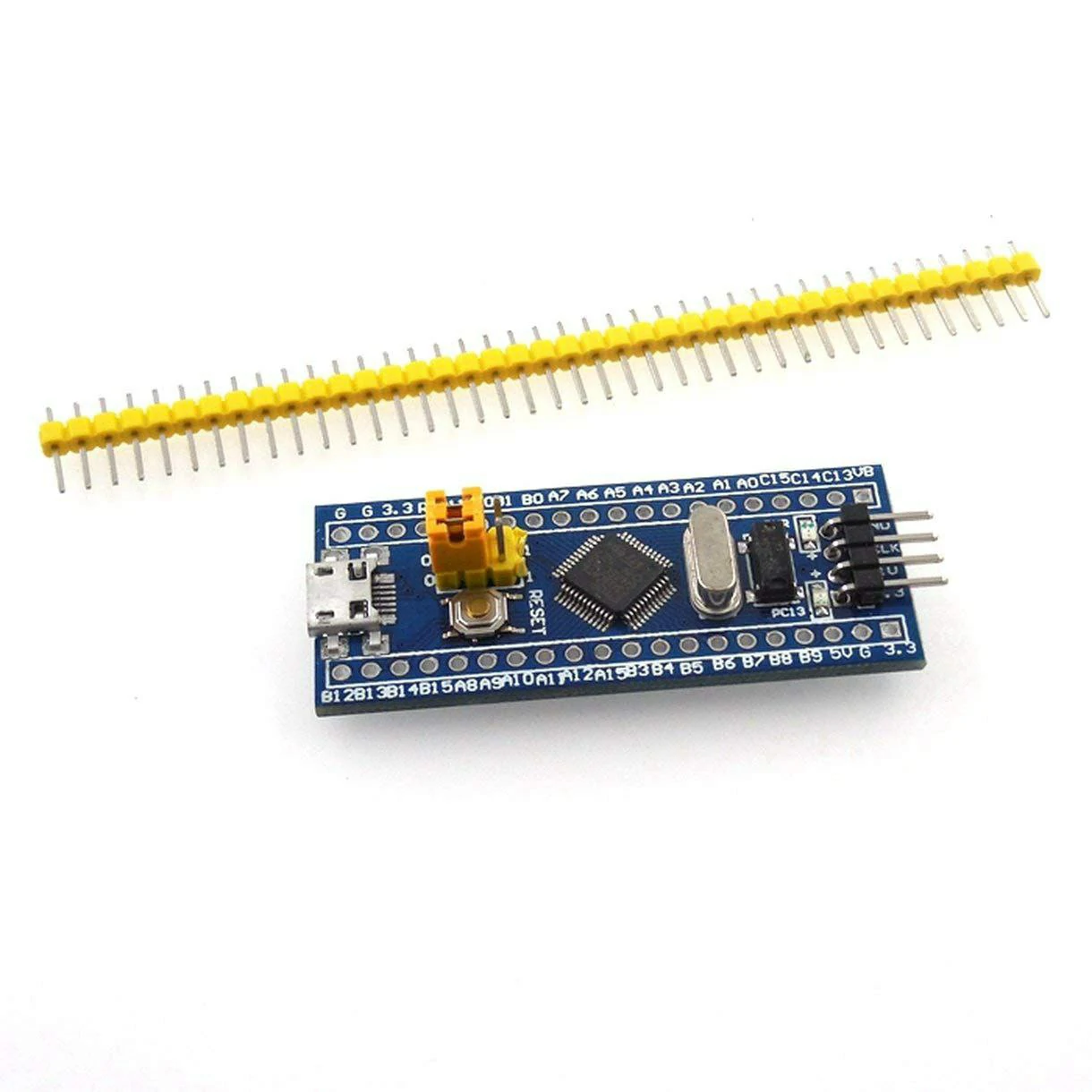

مینی هدر برد STM32F103C8T6 | برد توسعه ARM با هسته Cortex-M3
مینی هدر برد STM32F103C8T6 یک برد توسعه قدرتمند، کوچک و بسیار کاربردی برای اجرای پروژههای الکترونیکی، کنترلی و آموزشی است. این برد بر پایه میکروکنترلر محبوب STM32F103C8T6 و هسته ARM Cortex-M3 طراحی شده و بهدلیل سرعت پردازش مناسب، امکانات ارتباطی متنوع و ابعاد جمعوجور، یکی از انتخابهای محبوب میان مهندسان، دانشجویان و علاقهمندان به میکروکنترلرهای STM32 به شمار میرود.
این برد برای کسانی طراحی شده که میخواهند از یک پلتفرم پایدار و قابل اعتماد برای توسعه پروژههای واقعی استفاده کنند. وجود پایههای در دسترس، پشتیبانی از رابط JTAG / SWD (imulation debug download interface) برای پروگرام و دیباگ، و امکان اتصال آسان به انواع سنسورها و ماژولها باعث شده تا این محصول در پروژههای رباتیک، اتوماسیون، اینترنت اشیاء و سیستمهای تعبیهشده بسیار پرکاربرد باشد.
مینی هدر برد STM32F103C8T6 بهعنوان یکی از بردهای محبوب در خانواده STM32، امکان استفاده در انواع پروژههای کنترلی، صنعتی سبک، آموزشی و تحقیقاتی را فراهم میکند. این برد با داشتن رابطهای ارتباطی متنوع مانند SPI، I2C، USART، CAN و USB، دست شما را برای طراحی سیستمهای هوشمند و انعطافپذیر باز میگذارد. همچنین وجود پایههای متعدد روی برد، توسعه مدار و اتصال قطعات جانبی را سادهتر میکند.
کاربردها
• طراحی و ساخت پروژههای آموزشی و صنعتی مبتنی بر STM32.
• کنترل سنسورها و عملگرها.
• پروژههای رباتیک و اتوماسیون.
• ارتباطات سریال و تبادل داده.
• توسعه سیستمهای تعبیهشده.
• پروژههای صنعتی سبک و نیمهحرفهای.
• استفاده در اینترنت اشیاء و بردهای هوشمند.

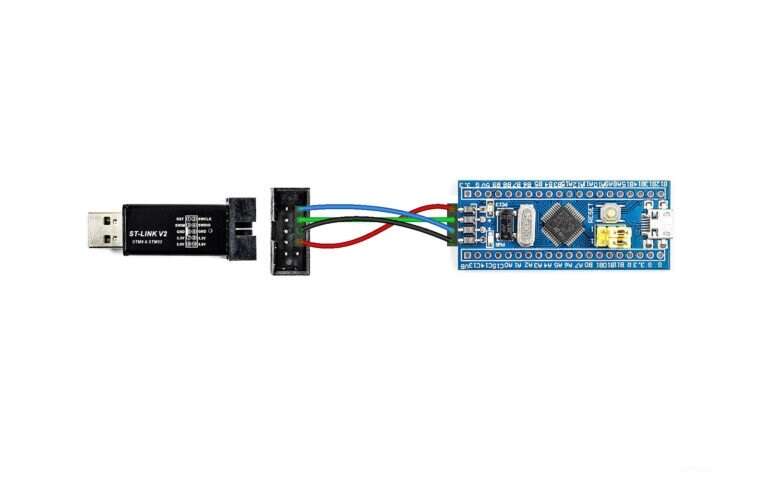

اتصال به پروگرمر STLINKV2
راهاندازی
برای راهاندازی این برد، ابتدا باید آن را از طریق ماژول USB to TTL یا پروگرامر مناسب مثل stlink v2 به سیستم متصل کنید. در بیشتر پروژهها از رابط SWD برای پروگرام و دیباگ استفاده میشود و در برخی موارد نیز میتوان از ابزارهای سازگار با STM32 برای بارگذاری برنامه بهره برد. پس از اتصال، باید درایورها و محیط برنامهنویسی مناسب مثل Keil یا Arduino IDE یا STM32 CubeMx و یا STM23 Flash Loader Demostrator را نصب کرده و برد را بهدرستی شناسایی کنید. لینک های مفید در انتهای متن قرار داده خواهد شد.
• لینک آموزش پروگرم کردن STM32F103C8T6 با استفاده از پروگرمر ST-LINK-V2 :
در صورت باز نشدن لینک از فیلترشکن استفاده نمایید.

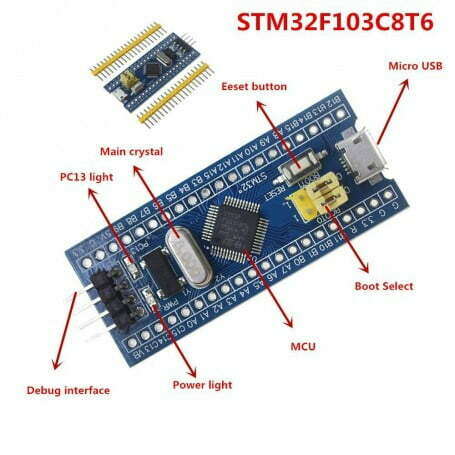

اجزا
مراحل کلی راهاندازی:
1. نصب نرمافزار برنامهنویسی مناسب STM32.(می توتنید از لینک های انتهای متن استفاده کنید.)
2. نصب کتابخانه مربوط به کار با STM32.
3. اتصال برد به پروگرامر یا رابط SWD.
4. بررسی تغذیه و ولتاژ ورودی برد(5V DC to 3.3V DC)
5. شناسایی میکروکنترلر در نرمافزار.
6. بارگذاری برنامه آزمایشی. (می توانید از برنامه نمونه blink در بخش دیتاشیت استفاد کنید.)
7. تست پایههای ورودی و خروجی.
8. در صورت نیاز، تنظیم کلاک و پینهای مورد استفاده در پروژه.

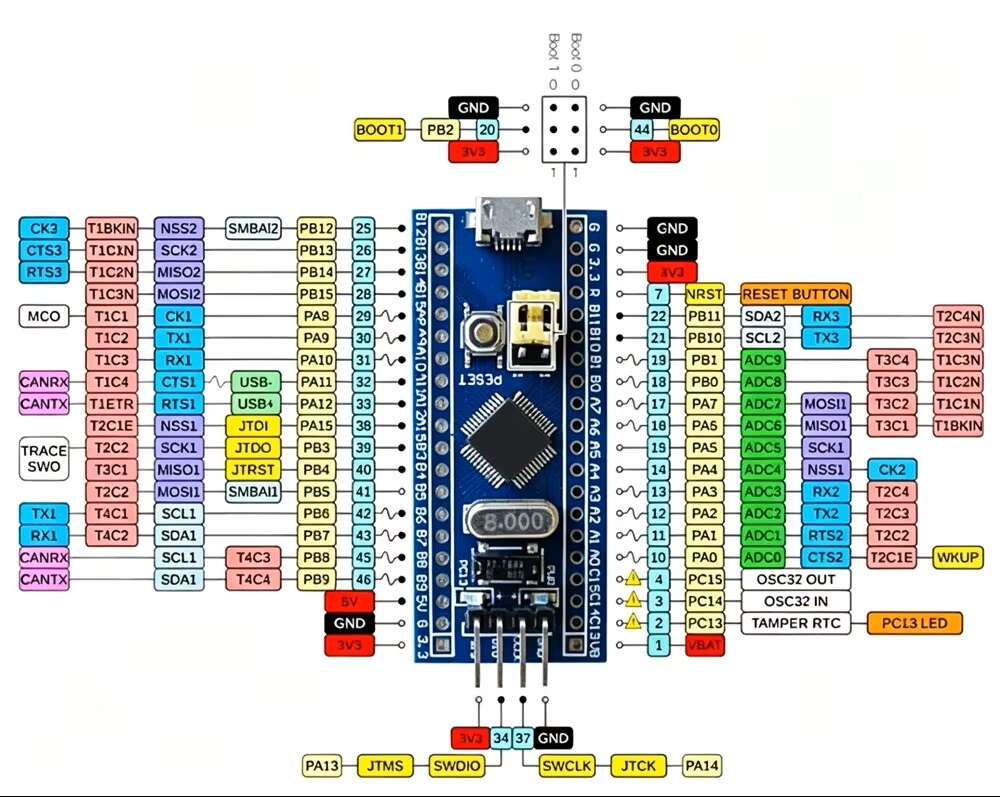

پایه ها
نکات مهم
• ولتاژ کاری برد را قبل از اتصال قطعات جانبی بررسی کنید تا در محدوده مجاز(5, 5V DC to 3.3V DC) باشد و تا حد ممکن از منبع تغذیه با حداقل ریپل و توان مناسب با پروژه خود استفاده کنید.
• برای پروگرام و دیباگ، اتصال پایههای SWD باید صحیح باشد.
• در پروژههای حساس، ابتدا از یک برنامه ساده مثل چشمکزن شروع کنید.
• اگر از سنسورها یا ماژولها استفاده میکنید، سطح ولتاژ سازگار و توان مصرفی آن ها را در نظر بگیرید.
• پایه های خروجی دارای محدودیت جریان دهی می باشند بنابراین برای راه اندازی مدارات با جریان بالا از مدار واسط یا درایور استفاده کنید.
• برای اطلاعات بیشتر به بخش دیتاشیت محصول مراجعه کنید.
• برای استفاده بهتر می توانید از لینک های زیر استفاده کنید:
در صورت باز نشدن لینک ها از فیلترشکن استفاده نمایید.
1. لینک خرید پروگرمر ST-LINK-V2 :
2. لینک خرید مبدل USB to TTL مناسب برای STM32F103C8T6 :
مبدل های USB to TTL مبتنی بر تراشه های FTDI FT232RL, CP2102, or PL2303 برای این کار مناسب هستند که از طریق لینک زیر می توانید آن ها را تهیه کنید.
3. لینک نصب برنامه Arduino IDE :
4. لینک نصب برنامه Keil :
5. لینک نصب برنامه STM23 Flash Loader Demostrator :
6. لینک نصب برنامه STM32 CubeMx :
مشخصات فنی:
نام محصول: مینی هدر برد STM32F103C8T6
نوع برد: مینی هدر برد
میکروکنترلر: STM32F103C8T6
معماری پردازنده: ARM Cortex-M3
فرکانس کاری: 72MHz
حافظه Flash: 64KB
حافظه SRAM: 20KB
ولتاژ کاری: 3.3 تا 5 ولت
رابط پروگرام و دیباگ: SWD (support simulation, download and debugging.)
رابط USB: Micro USB
رابطهای ارتباطی: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports
مبدل آنالوگ به دیجیتال (A/D): 2x ADC (12-bit / 16-channel)
مشخصات کریستال: 8MHz , 32.768KHz
رگولاتور روی برد: RT9193: 3.3V voltage regulator chip, maximum output 300mA
تعداد پایهها: 48 پین
نوع تغذیه: از طریق Micro USB یا پایههای تغذیه
قابلیت پروگرام: با ST-LINK، J-Link و روشهای سازگار USB to TTL
محیطهای برنامهنویسی: Keil، Arduino IDE و مشابه سازگار
کاربردها: رباتیک، کنترل، آموزش، اینترنت اشیاء، پروژههای صنعتی سبک
دمای کاری: -40 تا +105°C
فاصله بین پایه ها: 2.54mm
ابعاد: 54.00×23.00×12.00 میلی متر
پرسش و پاسخ
مینی هدر برد STM32F103C8T6 چه کاربردی دارد؟
برای اجرای پروژههای آموزشی، رباتیک، کنترلی، اینترنت اشیاء و سیستمهای تعبیهشده استفاده میشود.
آیا این برد برای شروع کار با STM32 مناسب است؟
بله، این برد یکی از گزینههای محبوب و اقتصادی برای یادگیری و کار عملی با STM32 است.
برای پروگرام کردن این برد از چه روشی استفاده میشود؟
معمولاً از رابط SWD و پروگرامرهایی مثل ST-LINK یا J-Link استفاده میشود.
آیا میتوان با Keil روی این برد برنامه نوشت؟
بله، این برد با محیطهای برنامهنویسی مانند Keil قابل استفاده است.
آیا این برد از Arduino IDE هم پشتیبانی میکند؟
در برخی تنظیمات و با هستههای سازگار، امکان استفاده از Arduino IDE نیز وجود دارد.
تفاوت این برد با Blue Pill چیست؟
از نظر تراشه اصلی ً مشابه هستند، اما تفاوت اصلی در طراحی برد وکیفیت ساخت است.
آیا این برد برای پروژههای صنعتی هم مناسب است؟
بله، برای پروژههای صنعتی سبک و نیمهحرفهای گزینه مناسبی محسوب میشود.
آیا پایههای ارتباطی متنوعی روی برد در دسترس هستند؟
بله، این برد از رابطهایی مثل I2C، SPI، USART، CAN و USB پشتیبانی میکند.
آیا این برد به منبع تغذیه جداگانه نیاز دارد؟
بسته به نوع پروژه، میتوان آن را از طریق Micro USB یا پایههای تغذیه راهاندازی کرد.
آیا این محصول برای دانشجویان و مبتدیها مناسب است؟
بله، هم برای آموزش و هم برای پروژههای واقعی انتخاب بسیار خوبی است. می توانید از لینک های بخش معرفی محصول استفاده کنید.
