ماژول DC-DC کاهنده 3 آمپر MP2315 با خروجی 1.8 الی 12 ولت
ماژول کاهنده 3 آمپر با ولتاژ ورودی 4.5 تا 18 ولت و خروجی 1.8 الی 12 ولت قابل تنظیم
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 79,000 تومان |
| 10 تعداد | 3 % | 76,630 تومان |
| 50 تعداد | 5 % | 75,050 تومان |
| 100+ تعداد | 10 % | 71,100 تومان |
79,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
اژول کاهنده ولتاژ MP2315 3A – راندمان 97.5% | ورودی 4.5-18V خروجی 1.8-12V قابل تنظیم
ماژول DC-DC کاهنده MP2315 3 آمپر با خروجی 1.8 تا 12 ولت قابل تنظیم. راندمان فوقالعاده 97.5%，ورودی 4.5-18V،فرکانس 500kHz. بهترین انتخاب برای تغذیه Arduino،Raspberry Pi،ESP32،سنسورها و ماژولهای WiFi/Bluetooth.
ماژول DC-DC کاهنده 3 آمپر MP2315 – خروجی 1.8 تا 12 ولت قابل تنظیم | راندمان 97.5%
ماژول DC-DC کاهنده MP2315 یک تنظیمکننده سوئیچینگ با بازده بالا است که ولتاژ ورودی را از ۴٫۵ تا ۱۸ ولت به ولتاژ خروجی قابل تنظیم بین ۱٫۸ تا ۱۲ ولت کاهش میدهد. این ماژول با چیپ MP2315 و فرکانس سوییچینگ 500 کیلوهرتز طراحی شده و برای تغذیه بردهای الکترونیکی، میکروکنترلرها و پروژههای IoT با خروجی قابل تنظیم ایدهال است.
با راندمان 97.5% این ماژول تلفات حرارتی بسیار کمی دارد و نسبت به رگولاتورهای سنتی مانند LM78xx برتری چشمگیر دارد. در حالت پیک جریان تا 3A میتوان خروجی گرفت که برای بیشترین پروژههای الکترونیکی کافی است.
کاربردها
• تأمین منبع تغذیه برای میکروکنترلرها Arduino، Raspberry Pi، ESP8266/ESP32
• تغذیه ماژولهای وایرلس Bluetooth و WiFi
• تأمین انرژی برای انواع سنسورهای الکترونیکی
• پروژههای IoT با خروجی قابل تنظیم
• تغذیه بردهای الکترونیکی حساس به ولتاژ
• استفاده در ماشینآلات صنعتی که نیاز به ولتاژ پایدار دارند
راهاندازی (Setup)
1. اتصال ورودی: ولتاژ DC بین 4.5-18 ولت را به ترمینالهای ورودی (+) و (GND) وصل کنید
2. تنظیم ولتاژ خروجی: با استفاده از پتانسیومتر smd روی برد، ولتاژ خروجی را در محدوده 1.8-12 ولت تنظیم کنید
3. اتصال خروجی: بار مصرفی را به ترمینالهای خروجی (+) و (GND) متصل کنید
4. تست: با مولتیمتر ولتاژ خروجی را بررسی و تنظیم نهایی کنید

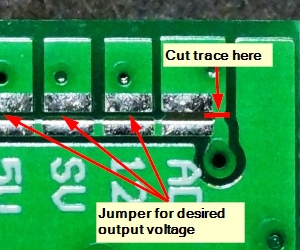

5. برای گرفتن خروجی ثابت از جامپر های پشت برد استفاده کنید.
نکات مهم در استفاده
• جریان حداکثر: در حالت پیک تا 3A میتوان خروجی گرفت، اما برای کار مداوم جریان کمتر (توصیه شده 2A) پیشنهاد میشود
• محافظت: فاقد محافظت اضافهولتاژ خروجی و محافظت اتصال معکوس خروجی است
• تهویه: در جریانهای بالا نزدیک 3A از تهویه مناسب یا هیتسینک استفاده کنید
• ولتاژ ورودی: حداقل ولتاژ ورودی باید 0.5-1 ولت بیشتر از ولتاژ خروجی تنظیمشده باشد ولتاژ بیش از 18 ولت باعث آسیب به ماژول می شود.
• راندمان بالا: با 97.5% راندمان، تلفات حرارتی بسیار کم است
• ریپل کم: ریپل 20 میلیولت برای تغذیه بردهای حساس مناسب است
مشخصات فنی:
چیپ regulator: MP2315
فرکانس سوییچینگ: 500 کیلوهرتز
جریان خروجی: حداکثر 3 آمپر
ولتاژ ورودی: 4.5-18V DC

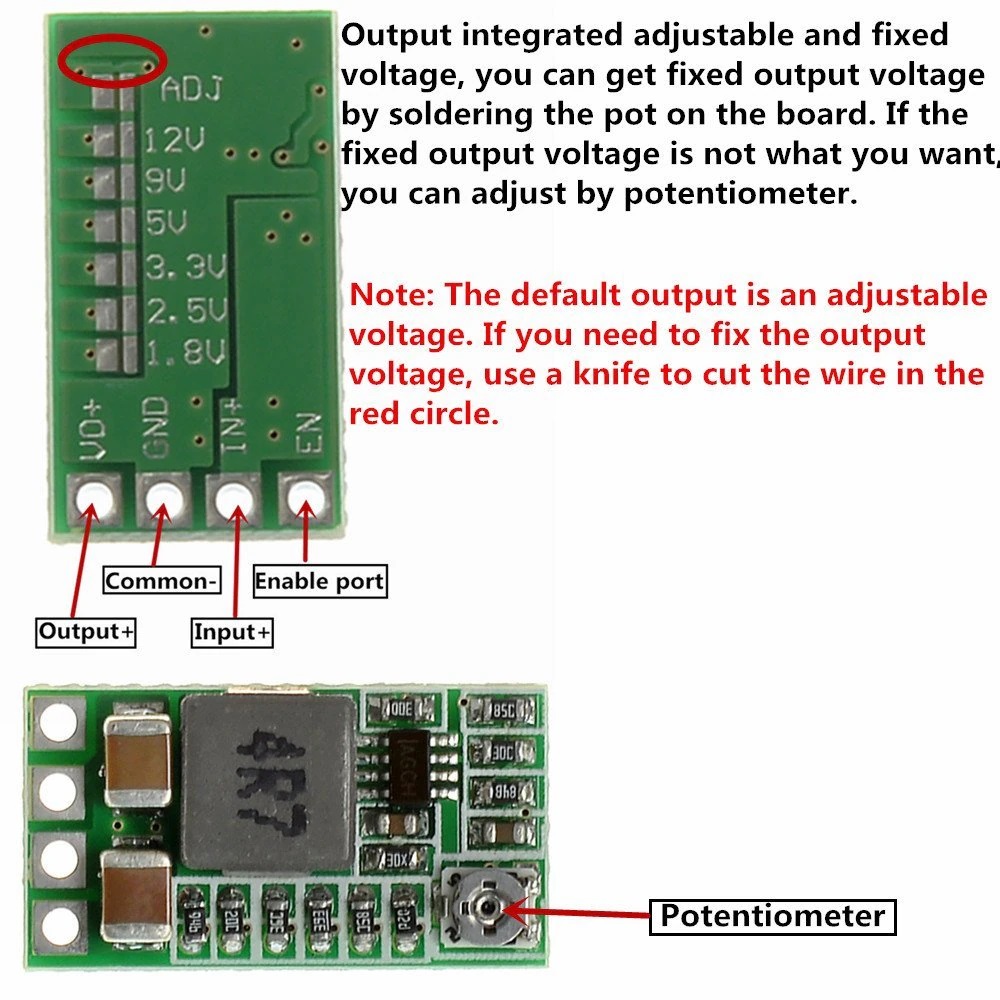

ولتاژ خروجی: 1.8-12V قابل تنظیم و ثابت 1.8V, 2.5V, 3.3V, 5V, 9V, 12V (با جامپر های پشت برد)
راندمان: تا 97.5%
ریپل خروجی: 20 میلیولت
جریان استاتیک: 0.85 میلیآمپر
دمای کاری: ۴۰- تا ۸۵+°C
محافظت در برابر اتصال کوتاه خروجی: ندارد
محافظت در برابر ولتاژ معکوس ورودی: ندارد
سرعت دینامیکی پاسخ: 200 us

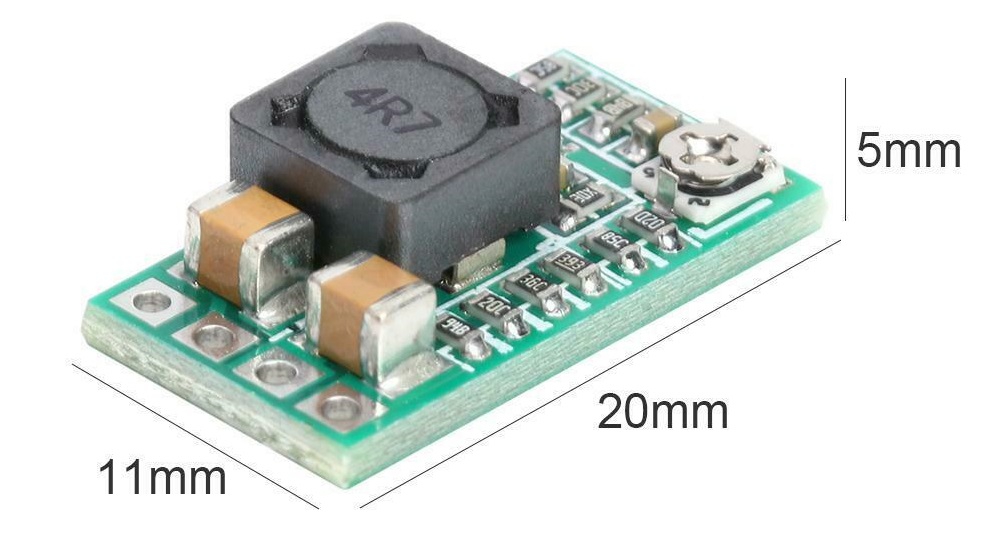

ابعاد: 20mm (L) * 11mm (W) * 5mm (H)
پرسشهای متداول
حداکثر جریان مصرفی چقدر است؟
در حالت پیک تا 3 آمپر، اما برای کار مداوم جریان کمتر از 2A پیشنهاد میشود. اگر بار شما بیش از 2A مصرف میکند، از هیت سینک و یا تهویه مناسب استفاده کنید.
آیا نیاز به خنککننده دارد؟
در جریانهای بالا نزدیک 3A بهتر است از تهویه مناسب استفاده کنید، اما در جریانهای معمولی (1-2A) نیازی به خنککننده نیست. راندمان 97.5% تلفات حرارتی را کم میکند.
تفاوت با رگولاتورهای LM78xx چیست؟
راندمان 97.5% بسیار بالاتر از LM78xx (~40-50%) است و تلفات حرارتی کمتری دارد. همچنین جریان خروجی 3A بیشتر از LM7805 (1A) است.
آیا خروجی ثابت هم دارد؟
بله. این نسخه هم خروجی قابل تنظیم دارد، و هم خروجی ثابت 1.8V، 2.5V، 3.3V، 5V، 9V، 12V هم دارند.
چگونه ولتاژ خروجی را تنظیم کنم؟
با پتانسیومتر smd روی برد ولتاژ را تنظیم کنید. یک مولتیمتر به خروجی وصل کنید و پتانسیومتر را آرام بچرخانید تا ولتاژ مورد نظر را ببینید.
برای ولتاژ خروجی ثابت از جامپر های پشت برد استفاده کنید.
