ماژول کنترل دور موتور DC 1203B کلیددار 3 آمپر | 6 تا 28 ولت PWM

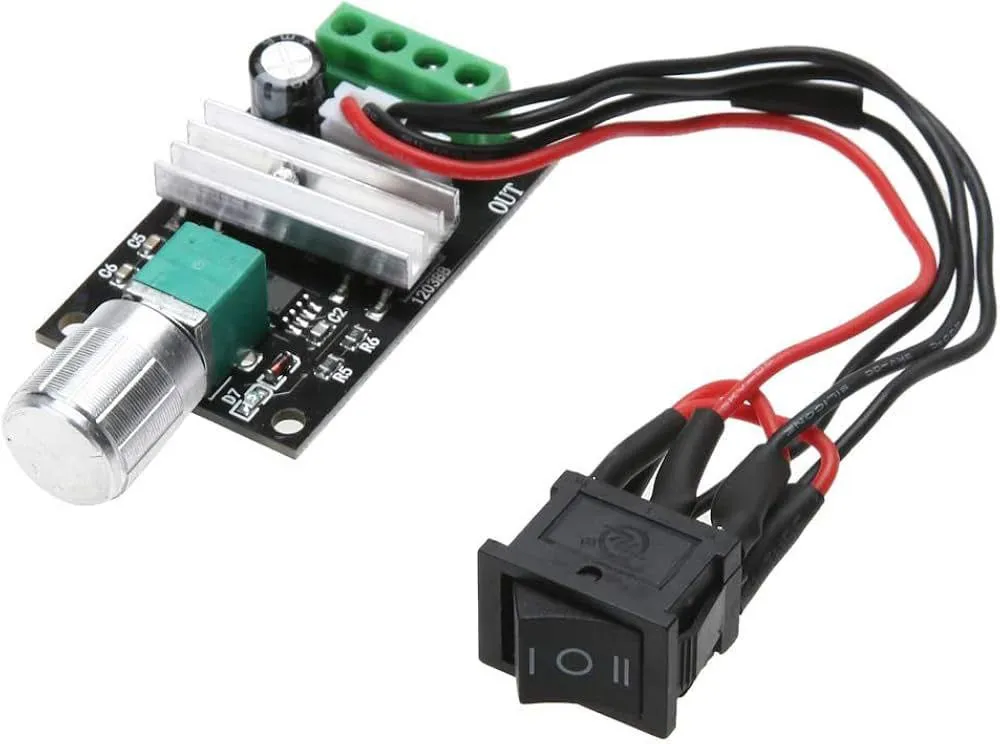

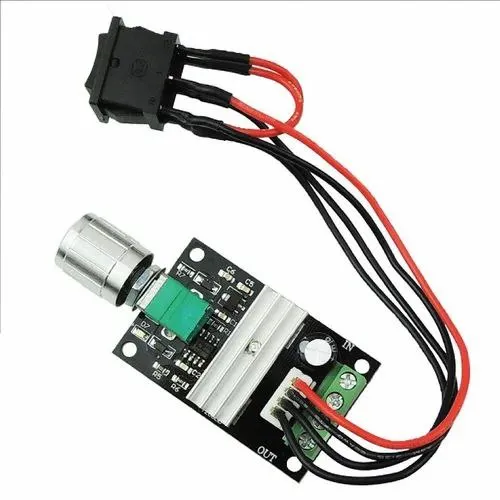

ماژول کنترل دور موتور DC مدل 1203B یک کنترلر کاربردی برای تنظیم سرعت موتورهای DC براشدار (جاروبک دار) با استفاده از روش PWM یا مدولاسیون پهنای پالس است. این ماژول امکان کنترل سرعت موتور را با یک ولوم چرخشی فراهم میکند و به دلیل داشتن کلید روشن/خاموش روی ولوم و کلید برای تغییر جهت چرخش، استفاده از آن در پروژههای الکترونیکی و سیستمهای موتوری ساده و سریع است.
در کنترل PWM، ولتاژ موتور بهصورت پالسهای سریع قطع و وصل میشود. با تغییر نسبت زمان روشن بودن پالس به زمان خاموش بودن (DUTY CYCLE)، توان متوسط اعمالشده به موتور تغییر میکند.به این ترتیب، موتور میتواند در سرعتهای مختلف کار کند، درحالیکه کنترلر بهجای کاهش مستقیم ولتاژ، انرژی موتور را بهصورت پالسهای کنترلشده مدیریت میکند.این روش برای بسیاری از موتورهای DC براشدار گزینهای کاربردی برای تنظیم سرعت محسوب میشود.
ماژول 1203B برای کنترل موتورهای DC معمولی با جاروبک طراحی شده است. یکی از ویژگیهای مهم این کنترلر، پشتیبانی از جریان خروجی تا حدود 3 آمپر است. این ویژگی باعث میشود ماژول برای طیف متنوعی از موتورهای DC با توان پایین تا متوسط مناسب باشد.با این حال، جریان مصرفی موتور در حالت عادی و بهخصوص هنگام راهاندازی نباید از توانایی ماژول بیشتر باشد؛ زیرا جریان راهاندازی موتور میتواند برای مدت کوتاهی چند برابر جریان کاری عادی شود.
ماژول کنترل دور موتور 1203B معمولاً با ولتاژ ورودی 6 تا 28 ولت DC کار میکند. این محدوده امکان استفاده از منابع تغذیه مختلف مانند آداپتور DC، باتری و منابع تغذیه سوئیچینگ را فراهم میسازد.انتخاب ولتاژ تغذیه باید بر اساس ولتاژ نامی موتور انجام شود. استفاده از ولتاژ بالاتر از محدوده مجاز میتواند باعث آسیب به مدار کنترلر و موتور شود.
کاربردهای ماژول کنترل دور موتور DC
• کنترل سرعت موتورهای DC
• پروژههای رباتیک
• ساخت تجهیزات DIYو پروژه های آموزشی
• کنترل فنهای DC
• پروژههای مکانیکی
• راه اندازی ریسه ها و لامپ های LED با ولتاژ و جریان سازگار
• تجهیزات آموزشی الکترونیک
• ساخت سیستمهای حرکتی
• کنترل موتورهای کوچک و متوسط
• پروژههای اتوماسیون ساده
• تنظیم سرعت موتور در تجهیزات سفارشی
راه اندازی

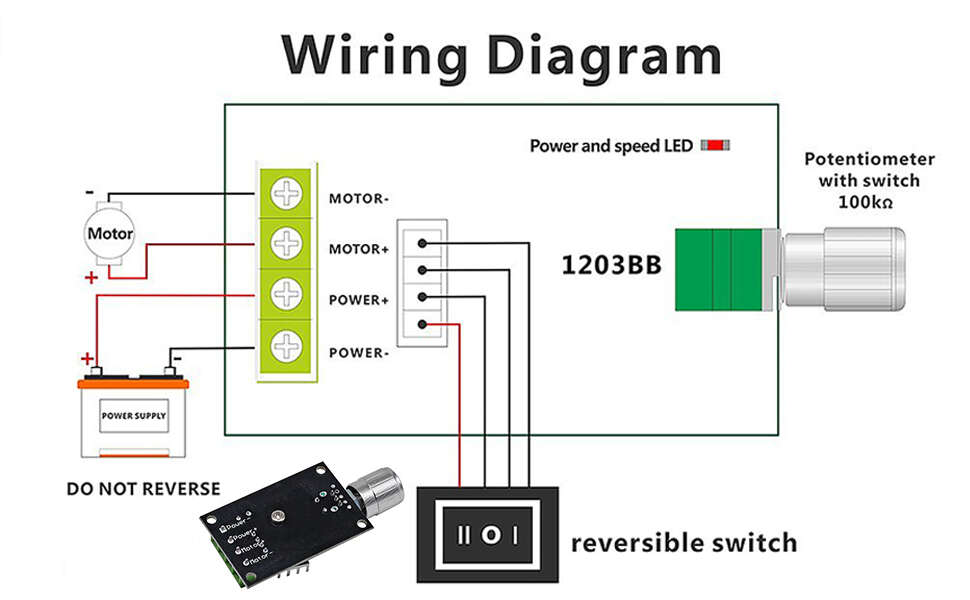

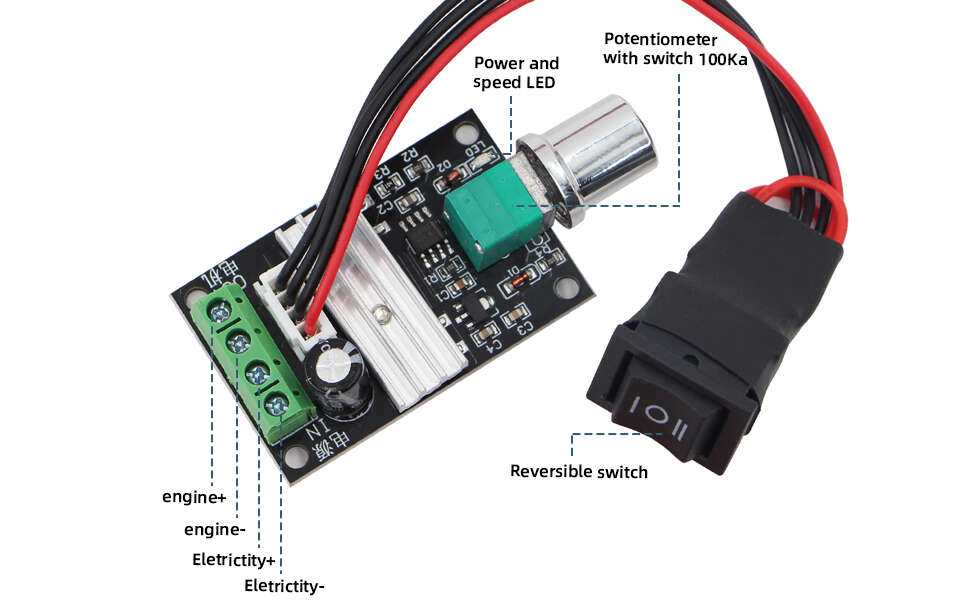

• ابتدا منبع تغذیه DC مناسب (6-28V DC) را به ورودی ماژول (POWER+,POWER-) متصل کنید. سپس موتور DC را به خروجی موتور (MOTOR+,MOTOR-) متصل نمایید. حتما به نوشته های زیر برد ماژول دقت نمایید.
• در نحوه اتصال قطبیت های مثبت و منفی حتما دقت کنید چرا که اتصال اشتباه به ماژول آسیب می زند.
• ماژول را با چرخاندن ولوم رشن کنید و سرعت موتور را تنظیم نمایید.
• با استفاده از کلید راکر همراه بسته بندی می توانید جهت چرخش موتور (چپ گرد / راست گرد) را تنظیم کنید.
• هنگام اتصال موتور، توجه داشته باشید که جریان کاری و جریان راهاندازی موتور از ظرفیت مجاز کنترلر (3A) بیشتر نباشد.
نکات مهم
• این ماژول برای موتورهای DC براشدار مناسب است و برای موتورهای AC یا موتورهای براشلس معمولی مناسب نیست.
• از ولتاژ بالاتر از محدوده مجاز (6-28V DC) استفاده نکنید.
• جریان راهاندازی موتور را در انتخاب ماژول در نظر بگیرید و نباید بیشتر از 3A باشد.
• در جریانهای بالا، گرمای تولیدشده در مدار افزایش مییابد؛ بنابراین تهویه مناسب ضروری است.
• قطبهای مثبت و منفی منبع تغذیه و موتور را قبل از روشن کردن بررسی کنید. اتصال اشتباه به ماژول آسیب می زند.
• برای موتورهایی که جریان راهاندازی بالایی دارند، استفاده از کنترلر با ظرفیت جریان بالاتر توصیه میشود. که می توانید از طریق لینک زیر مدل های دیگری از این ماژول را مشاهده و تهیه کنید :
مشخصات فنی:
مدل ماژول: 1203B
نوع محصول: کنترلر سرعت موتور DC با امکان تغییر جهت چرخش
روش کنترل سرعت: PWM
چیپ اصلی: NE555
نوع موتور سازگار: موتور DC براشدار
ولتاژ ورودی: 6 تا 28 ولت DC
جریان خروجی پیوسته: حداکثر حدود 3 آمپر
حداکثر توان تقریبی: حدود 80 وات
روش تنظیم سرعت: ولوم چرخشی 100 کیلو اهم
محدوده تنظیم سرعت: تقریباً 0 تا 100٪
کلید روشن/خاموش: دارد (داخل ولوم)
تغییر جهت چرخش: دارد (با کلید راکر همراه)
نوع خروجی: خروجی PWM برای موتور DC
فرکانس PWM: 16kHz
طول سیم کلید تغییر جهت: حدود 15 سانتیمتر
حفاظت در برابر اتصال معکوس: ندارد
حفاظت در برابر اضافهجریان: ندارد
حفاظت در برابر اتصال کوتاه: ندارد
نوع ترمینال اتصال: ترمینال پیچی
کاربرد اصلی: کنترل سرعت موتورهای DC
محدوده دمای کاری: 20- تا 60+ درجه سانتیگراد

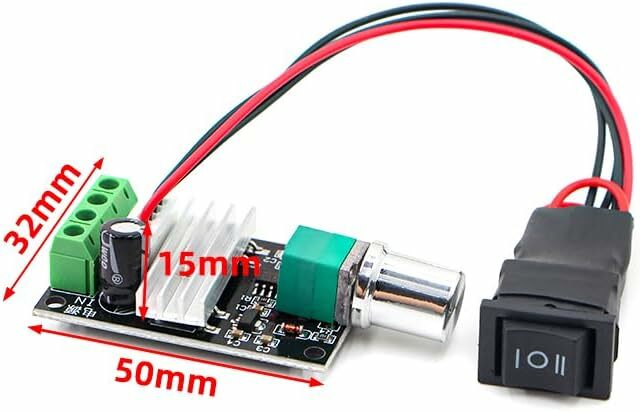

ابعاد: 5 × 3.2 × 1.5 سانتیمتر
اقلام همراه: مهره، سرولوم و کلید راکر سه حالته
نوع نصب: بدون کیس، مناسب نصب داخل پروژه یا محفظه
سیستم خنککاری: دفع حرارت از طریق هیتسینک (در توانهای مصرفی نزدیک به حداکثر و استفاده طولانی، تهویه و خنککاری توصیه میشود)
پرسش و پاسخ
ماژول کنترل دور موتور 1203B چیست؟
ماژول 1203B یک کنترلر سرعت برای موتورهای DC براشدار است که با استفاده از روش PWM امکان تنظیم سرعت موتور را فراهم میکند.
ولتاژ کاری ماژول 1203B چقدر است؟
این ماژول معمولاً با ولتاژ ورودی 6 تا 28 ولت DC کار میکند.
حداکثر جریان خروجی ماژول چقدر است؟
حداکثر جریان اعلامشده برای این مدل حدود 3 آمپر است. برای عملکرد پایدار، بهتر است موتور در شرایط کاری عادی جریان کمتری از حداکثر ظرفیت کنترلر مصرف کند.
آیا ماژول برای موتورهای AC مناسب است؟
خیر. این کنترلر برای موتورهای DC طراحی شده و برای کنترل موتورهای AC مناسب نیست.
آیا این ماژول برای موتورهای براشلس مناسب است؟
خیر. موتورهای براشلس برای کنترل به درایور یا کنترلر اختصاصی نیاز دارند.
روش کنترل سرعت در این ماژول چیست؟
کنترل سرعت با استفاده از روش PWM یا مدولاسیون پهنای پالس انجام میشود.
فرکانس PWM ماژول چقدر است؟
فرکانس PWM نسخه رایج این ماژول حدود 16 کیلوهرتز اعلام میشود. با توجه به تفاوت نسخههای تولیدی، مقدار دقیق میتواند به طراحی برد بستگی داشته باشد.
آیا سرعت موتور از صفر تا 100 درصد قابل تنظیم است؟
بله. سرعت موتور با استفاده از ولوم چرخشی بهصورت پیوسته قابل تنظیم است.
آیا ماژول دارای کلید روشن و خاموش است؟
بله. این نسخه از ماژول دارای کلید روشن/خاموش داخل ولوم است و امکان قطع و وصل عملکرد موتور را فراهم میکند.
آیا با کاهش سرعت، گشتاور موتور نیز کاهش پیدا میکند؟
بسته به نوع موتور و شرایط بار، عملکرد گشتاور میتواند تغییر کند. در کنترل PWM، موتور همچنان پالسهای ولتاژ دریافت میکند؛ اما توان متوسط اعمالشده به موتور با تغییر Duty Cycle تغییر میکند.
آیا ماژول دارای امکان تغییر جهت چرخش است؟
بله، با استفاده از کلید راکر همراه قابلیت تغییر جهت چرخش را دارد.
آیا میتوان از این کنترلر برای پمپ DC استفاده کرد؟
بله، در صورت سازگاری ولتاژ و جریان پمپ با ظرفیت ماژول. باید جریان راهاندازی پمپ نیز در نظر گرفته شود.
آیا جریان 3 آمپر برای موتور بهصورت دائم قابل استفاده است؟
عدد 3 آمپر حداکثر ظرفیت اعلامی کنترلر است. استفاده مداوم در جریانهای بالا میتواند باعث افزایش دمای قطعات شود؛ بنابراین تهویه مناسب و بررسی دمای ماژول اهمیت دارد.
چرا جریان راهاندازی موتور مهم است؟
موتورهای DC هنگام روشن شدن یا گیرکردن محور میتوانند جریانی بسیار بیشتر از جریان عادی خود مصرف کنند. این جریان نباید باعث عبور بیشازحد جریان از کنترلر شود.
آیا میتوان از این ماژول برای کنترل LED استفاده کرد؟
در برخی کاربردهای DC میتوان از خروجی PWM برای کنترل بارهای DC استفاده کرد، اما باید جریان و ولتاژ بار با مشخصات ماژول سازگار باشد.
آیا این ماژول برای کنترل دور موتورهای بزرگ مناسب است؟
برای موتورهای بزرگ، باید جریان نامی و بهخصوص جریان راهاندازی موتور بررسی شود. اگر جریان موتور از ظرفیت کنترلر بیشتر باشد، استفاده از این ماژول توصیه نمیشود. می توانید مدل های دیگری برای جریان نامی بیشتر در لینک زیر مشاهده و تهیه کنید:
هنگام اتصال ماژول به موتور به چه نکتهای توجه کنیم؟
قطبهای مثبت و منفی منبع تغذیه و موتور را بررسی کنید و مطمئن شوید ولتاژ و جریان موتور با محدوده کاری کنترلر سازگار است.
