ماژول محافظ شارژر باتری لیتیومی3سل 10A آبي
ماژول محافظ شارژر باتری لیتیومی به طور ویژه طراحی شده است تا از 3 عدد باتری لیتیومی 18650 شما محافظت کند.
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 109,000 تومان |
| 10 تعداد | 2 % | 106,820 تومان |
| 50 تعداد | 5 % | 103,550 تومان |
| 100+ تعداد | 8 % | 100,280 تومان |
109,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول محافظ شارژ باتری لیتیومی 3 سل 10A آبی | برد BMS سه سل برای باتری 18650
ماژول محافظ شارژ باتری لیتیومی 3 سل 10 آمپر آبی یک برد کاربردی و ضروری برای افزایش ایمنی، پایداری و عمر مفید پکهای باتری لیتیومی است. این ماژول برای باتریهای Li-ion و LiPo سهسلولی طراحی شده و با کنترل شارژ و دشارژ، از آسیبهایی مثل شارژ بیش از حد، تخلیه بیش از حد و نوسانات خطرناک جلوگیری میکند.
این برد در دستهی BMS یا مدار مدیریت باتری قرار میگیرد و برای پکهای 3 سل استفاده میشود؛ یعنی پکهایی که از سه سلول لیتیومی سری شده تشکیل شدهاند و ولتاژ نامی آنها معمولاً 10.8 ولت یا 11.1 ولت است و در حالت شارژ کامل به 12.6 ولت میرسند.
مدل 10 آمپر برای پروژههای سبک تا نیمهسنگین مناسب است و میتواند در بسیاری از کاربردهای روزمره عملکرد خوبی ارائه دهد.
این برد معمولاً در پروژههایی مثل پاوربانکهای سفارشی، چراغهای شارژی، ابزارهای قابلحمل و پک 3 تایی باتریهای 18650 استفاده میشود.
کاربردها
این ماژول در پروژههایی به کار میرود که از پک باتری لیتیومی 3 سل استفاده میکنند و نیاز به حفاظت الکتریکی دارند.
از کاربردهای رایج آن میتوان به پاوربانکهای سفارشی، چراغهای شارژی، اسپیکرهای پرتابل، اسباببازیهای برقی، ابزارهای دستی شارژی و پروژههای DIY اشاره کرد.
همچنین برای ساخت پک باتری های لیتیومی 18650 و لیتویم پلیمر بسیار مناسب است، چون به کاربر کمک میکند بدون نگرانی از تخریب سلولها، از باتری استفاده کند.
اگر مصرف جریان دستگاه شما نزدیک 10 آمپر است، باید خنککاری و کیفیت اتصالات را جدی بگیرید تا افت ولتاژ و گرمشدن بیش از حد رخ ندهد.
راهاندازی
برای استفاده، سلولهای باتری باید بهصورت سری 3 سل به ورودیهای مناسب BMS وصل شوند و شارژر نیز باید مطابق پک 3 سل، یعنی حدود 12.6 ولت باشد.
آداپتور یا منبع تغذیه با ولتاژ 12.6V-13V و جریان مناسب را به پد های ورودی P+,P- وصل می شود.

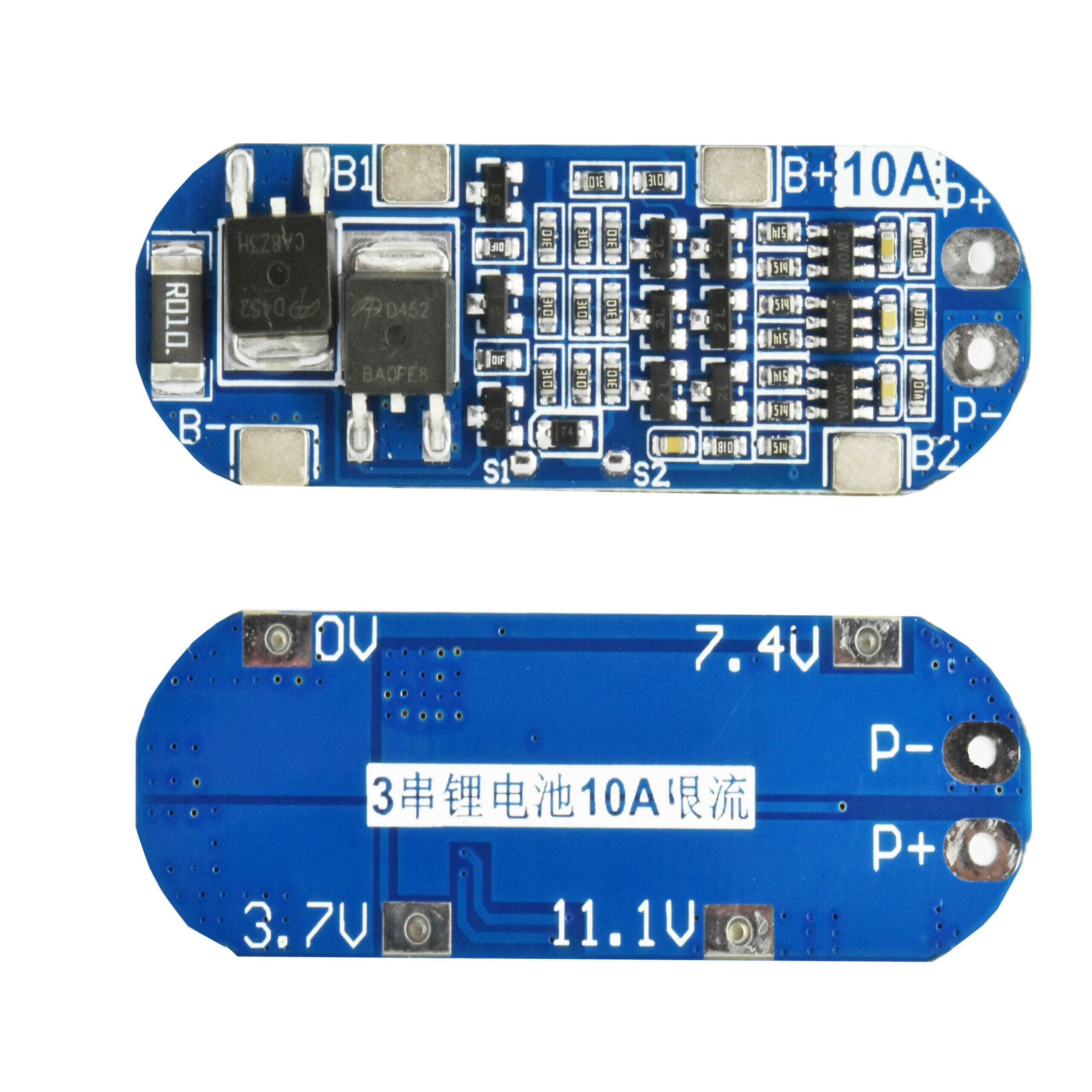

اتصال درست سیمهای B-, B1, B2 و B+ در این نوع بردها بسیار مهم است، چون اتصال اشتباه میتواند به برد یا باتری آسیب بزند. مثل تصویر زیر :
0V (B -), 3.7V (B1), 7.4V (B2), 11.1V (B +)
بعد از نصب، بهتر است ابتدا با بار سبک تست شود تا مطمئن شوید ولتاژ هر سل و عملکرد قطع/وصل محافظت درست کار میکند.
نکات مهم
• این ماژول شارژر مستقل نیست؛ بیشتر نقش محافظت و مدیریت پک باتری را دارد.
• برای شارژ، از منبع مناسب 12.6V مخصوص پک 3 سل استفاده کنید.
• اگر دستگاه شما جریان بالاتر از 10 آمپر میکشد، باید مدل قویتر انتخاب شود. می توانید برای خرید مدل های قوی تر به لینک زیر مراجعه کنید:
• کیفیت جوش و سیمکشی در پکهای لیتیومی روی ایمنی و عمر باتری بسیار اثر دارد.
• حتما مشخصات باتری های داخل پک باتری از نظر ضریب و سلامت باید مثل هم باشند و از باتری های سالم استفاده کنید تا بالانس عملکرد بهتری داشته باشید.
• برای تشخیص جریان لازم برای شارژ باتری ها به ضریب باتری ها دقت کنید
فرمول نرخ C (Magnification/C-rate):
باتری با نرخ 1C: برای باتری با ظرفیت 2000 میلیآمپرساعت (2Ah)، حداکثر جریان برابر است با:
2Ah × 1 = 2A
بنابراین حداکثر جریان مجاز 2 آمپر است.
باتری با نرخ 3C: برای همان باتری با ظرفیت 2000 میلیآمپرساعت (2Ah)، حداکثر جریان برابر است با:
2Ah × 3 = 6A
بنابراین حداکثر جریان کاری 6 آمپر است.
• اگر باتری شروع به داغ شدن بیش از حد کرد یعنی مشخصات آن برای شارژ با این ماژول مناسب نمی باشد. حتما از این نوع باتری ها استفاده نکنید چرا که در طولانی مدت باعث کاهش عمر مفید باتری می شود.
• این ماژول فقط برای باتری های لیتیومی و لیتیوم پلیمر مناسب است و برای باتری های لیتیوم فسفات آهن مناسب نمی باشد.
مشخصات فنی:
نوع ماژول: محافظ شارژ / BMS سه سل
تعداد سلول: 3 سل سری
باتری سازگار: لیتیومی و لیتیوم پلیمری
جریان خروجی نامی: 10 آمپر
جریان خروجی کار مدام: 6A-8A
جریان خروجی لحظه ای: 10A-13A
ولتاژ نامی پک: 10.8V / 11.1V
ولتاژ شارژ کامل: 12.6V-13V
ولتاژ تشخیص شارژ بیش از حد: 4.25-4.35v ± 0.05v
ولتاژ تشخیص دشارژ بیش از حد: 2.3-3.0v ± 0.05v
جریان مصرف بیباری: کمتر از 30µA
مقاومت داخلی: کمتر از 100mΩ
حفاظت ها: شارژ و دشارژ بیش از حد
دمای کاری: -40 تا 50 درجه سانتیگراد
ابعاد: 53 * 167* 4 میلی متر
پرسش و پاسخ
آیا این ماژول برای باتری 12 ولت مناسب است؟
بله، برای پکهای 3 سل لیتیومی ولیتیوم پلیمری با ولتاژ اسمی 10.8V و 11.1V و شارژ کامل 12.6V مناسب است.
آیا میتوان با آن باتری را مستقیماً شارژ کرد؟
خیر، این برد بیشتر نقش محافظ و مدیریت باتری را دارد و باید با شارژر مناسب 12.6 ولت استفاده شود.
آیا برای موتور یا بار سنگین مناسب است؟
اگر جریان مصرفی زیر 10 آمپر باشد میتواند استفاده شود، اما برای بارهای سنگینتر بهتر است مدلهای جریان بالاتر انتخاب شوند.
این ماژول چه چیزی را محافظت میکند؟
از شارژ بیش از حد، تخلیه بیش از حد در پک 3 سل باتری ها سری شده محافظت میکند.
