ماژول ماسفت 15 آمپر AOD4184A | درایور PWM و سوئیچ قدرت برای کنترل بار DC

ماژول ماسفت 15 آمپر AOD4184A یک ماژول سوئیچ الکترونیکی قدرت است که برای کنترل و قطع‌و‌وصل بارهای DC با استفاده از سیگنال کنترلی طراحی شده و می‌تواند در پروژه‌های الکترونیکی، سیستم‌های کنترل، اتوماسیون، رباتیک و مدارهای مبتنی بر میکروکنترلر مورد استفاده قرار گیرد. استفاده از ماسفت AOD4184A در این ماژول، امکان کنترل بارهای جریان‌بالا را بدون نیاز به استفاده از رله‌های مکانیکی فراهم می‌کند.

ترانزیستورAOD4184A یک MOSFET کانال N از نوع توان است که توسط Alpha & Omega Semiconductor تولید می‌شود. این قطعه دارای حداکثر ولتاژ Drain-Source برابر 40 ولت بوده و مقاومت روشن‌شدن آن پایین است؛ مقدار حداکثر مقاومت RDS(on) در ولتاژ گیت 10 ولت برابر 7 میلی‌اهم و در VGS برابر 4.5 ولت برابر 9.5 میلی‌اهم اعلام شده است. این ویژگی باعث می‌شود MOSFET در هنگام روشن بودن، افت ولتاژ و تلفات هدایتی نسبتاً پایینی داشته باشد.

یکی از کاربردهای مهم ماژول AOD4184A استفاده به‌عنوان یک کلید الکترونیکی برای کنترل بارهای DC است. برخلاف رله‌های مکانیکی که دارای کنتاکت و قطعات متحرک هستند، ماسفت با اعمال سیگنال مناسب به پایه Gate می‌تواند جریان عبوری از بار را کنترل کند. این ساختار برای پروژه‌هایی که به سوئیچینگ سریع، کنترل PWM و قطع‌و‌وصل مکرر بار نیاز دارند، کاربردی است. از ماژول AOD4184A می‌توان در پروژه‌هایی مانند کنترل موتورهای DC، فن، پمپ، شیر برقی، نوار LED، لامپ‌های DC، هیترهای کم‌ولتاژ و سایر بارهای DC استفاده کرد؛ البته ولتاژ و جریان بار باید با مشخصات واقعی ماژول، مدار و شرایط خنک‌کاری مطابقت داشته باشد.

یکی دیگر از کاربردهای مهم این نوع ماژول ماسفت AOD4184A ، استفاده در مدارهای کنترل PWM است. با اعمال سیگنال PWM به ورودی کنترل، می‌توان زمان روشن و خاموش بودن MOSFET را کنترل کرده و در کاربردهای مناسب، توان متوسط اعمال‌شده به بار را تنظیم کرد. به همین دلیل ماژول ماسفت AOD4184A می‌تواند در پروژه‌های مبتنی بر Arduino، ESP32، STM32، Raspberry Pi و سایر سیستم‌های کنترل دیجیتال مورد استفاده قرار گیرد؛ البته سطح منطقی و ولتاژ درایو Gate باید با مدار ورودی و مشخصات نسخه دقیق ماژول سازگار باشد.

همچنین ولتاژ مجاز Drain-Source برابر 40V و حداکثر ولتاژ Gate-Source برابر 20V± اعلام شده است. مقاومت روشن پایین (RDS(on)) به کاهش تلفات هدایتی MOSFET کمک می‌کند؛ با این حال، جریان قابل استفاده واقعی ماژول را نباید صرفاً بر اساس حداکثر جریان درج‌شده در دیتاشیت خود MOSFET تعیین کرد. توان تلفاتی، دمای محیط، سطح مس PCB، مسیرهای جریان و شرایط خنک‌کاری همگی روی جریان قابل استفاده تأثیر دارند. بنابراین عنوان «15 آمپر» را باید به‌عنوان ظرفیت نام‌گذاری‌شده این ماژول در نظر گرفت و برای جریان‌های بالا شرایط حرارتی را نیز رعایت کرد.

این ماژول می‌تواند در طیف متنوعی از پروژه‌های الکترونیکی و کنترلی استفاده شود؛ از جمله کنترل موتور DC، فن و پمپ، کنترل روشنایی DC، نوار LED، هیترهای DC، شیرهای برقی، سیستم‌های اتوماسیون، رباتیک و پروژه‌های DIY. همچنین امکان استفاده از PWM آن را برای کاربردهایی که نیاز به کنترل الکترونیکی توان بار دارند، مناسب می‌کند.

در پروژه‌های مبتنی بر میکروکنترلر نیز می‌توان از ماژول به‌عنوان واسط بین سیگنال کنترلی کم‌توان و یک بار DC با جریان بالاتر استفاده کرد. در این حالت میکروکنترلر وظیفه کنترل را انجام می‌دهد و MOSFET بخش سوئیچینگ جریان بار را بر عهده می‌گیرد.

برای عملکرد مطمئن، لازم است ولتاژ بار، جریان بار، سطح سیگنال کنترل و شرایط حرارتی قبل از استفاده بررسی شوند و در بارهای جریان‌بالا، خنک‌کاری مناسب و مسیرهای جریان با مقاومت پایین در نظر گرفته شود.

کاربردها

یکی از مزیت‌های مهم ماژول ماسفت AOD4184A قابلیت استفاده در مدارهای کنترل PWM است. در PWM، بار با سرعت بالا روشن و خاموش می‌شود و تغییر Duty Cycle می‌تواند توان متوسط اعمال‌شده به بار را کنترل کند. البته فرکانس PWM و سطح سیگنال کنترل باید با طراحی مدار و مشخصات ماژول سازگار باشد.

• کنترل سرعت موتور DC

• کنترل فن DC، پمپ آب، پمپ هوا و سایر تجهیزات موتور DC

• تنظیم روشنایی LEDیا نوار LED و لامپ DC

• کنترل توان برخی بارهای مقاومتی مثلا کنترل هیتر

• پروژه‌های رباتیک

• سیستم‌های اتوماسیون

• پروژه‌های Arduino و میکروکنترلر به عنان واسط بین میکروکنترلر و یک بار DC پر مصرف

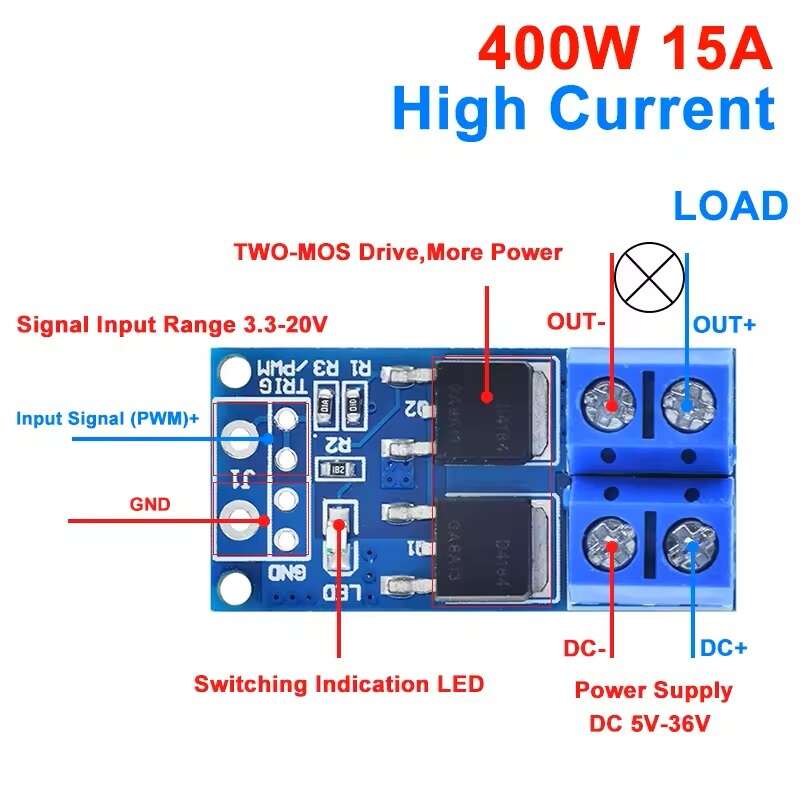

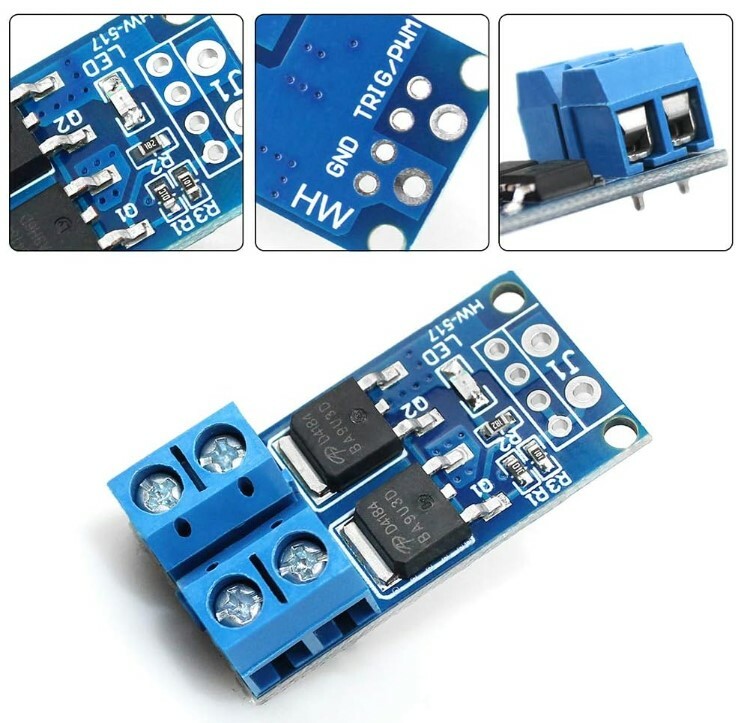

راه اندازی (SETUP)

ترمینال‌بندی دقیق ماژول باید از روی نوشته‌های پشت و یا روی همان برد بررسی شود، زیرا نسخه‌های مختلفی از ماژول AOD4184A در بازار وجود دارد.

1. منبع تغذیه در محدوده مجاز 5-36V DC را با توان و جراین مناسب راه اندازی بار مصرفی تهیه نمایید. مثبت منبع تغذیه VIN+ به ترمینال ورودی مثبت و منفی منبع تغذیه VIN-به ترمینال ورودی منفی ماژول متصل می‌شود. منبع تغذیه را با رعایت قطبیت های مثبت و منفی به ترمینال های تغذیه متصل نمایید چرا که اتصال اشتباه باعث آسیب به ماژول می شود.

2. این ماژول در خروجی می تواند حداکثر جریان 15A و توان 400W برای کار پیوسته را فراهم نماید. البته جریان خروجی ماژول به توان منبع تغذیه و شرایط کاری مثل خنک کاری نیز وابسته است. مثبت بار مصرفی را به ترمینال خروجی OUT+ متصل کنید البته این ترمینال به مثبت منبع تغذیه هم متصل است. منفی بار مصرفی را به ترمینال خروجی OUT- که خروجی سوئیچ‌شده ماژول است، متصل می‌شود.

3. سیگنال کنترلی یا PWM را در محدوده مجاز 3.3-20V DC به پایه ورودی کنترلی TRIG / PWM متصل می‌شود. فرکانس سوئیچینگ مناسب برای سیگنال کنترلی PWM در محدوده 0-20KHz توصیه شده است. پایه GND نیز به زمین سیگنال کنترلی متصل می شود. در صورت استفاده از مدار فرمان و یا کنترلر جداگانه، زمین (GND) مدار فرمان و یا کنترلر و زمین (GND) ماژول باید مطابق طراحی مدار مشترک باشند.

4. در یک نمونه رایج 5 تا 36 ولت، ماژول ماسفت AOD4184A به‌صورت Low-Side Switch کار می‌کند و مسیر منفی بار را توسط MOSFET سوئیچ می‌کند. بنابراین ترمینال OUT- از زمین GND و یا ترمینال منفی ورودی IN- جدا است.

• نکته : قبل از سیم‌کشی حتماً نام ترمینال‌های روی PCB را بررسی کنید و از اتصال بر اساس حدس خودداری کنید. اتصال اشتباه باعث آسیب به ماژول می شود.

• نکته : در صورت استفاده از ماژول برای راه اندازی بار های سلفی مثل موتور ها و پمپ ها و یا مشابه، حتما از مدارهای حفاظتی و دیود فلایبک مناسب در خروجی ماژول استفاده نمایید.

نکات مهم استفاده

• توجه به ولتاژ کاری :

خود AOD4184A دارای حداکثر ولتاژ Drain-Source برابر 40V است. بنابراین ولتاژ بار باید با مشخصات ماژول و MOSFET سازگار باشد و بهتر است برای جلوگیری از آسیب ناشی از پیک‌های ولتاژی، حاشیه اطمینان مناسبی در نظر گرفته شود. ولتاژ تغذیه در محدوده 5-36V DC توصیه شده است.

• جریان 15 آمپر را به صورت مطلق برای خروجی در نظر نگیرید :

عدد 15A را نباید بدون توجه به شرایط حرارتی به‌عنوان جریان دائمی تضمین‌شده در همه شرایط در نظر گرفت. توان تلفاتی MOSFET، سطح مس PCB، کیفیت ترمینال‌ها، ضخامت سیم‌ها و دمای محیط روی جریان قابل استفاده تأثیر دارند.

• توجه به ولتاژ گیت یا Gate :

حداکثر ولتاژ Gate-Source این MOSFET برابر ±20V است. بنابراین نباید ولتاژ خارج از محدوده مجاز به ورودی Gate اعمال شود.

• خنک‌کاری در جریان بالا :

هرچه جریان بار بیشتر شود، توان تلفاتی MOSFET نیز افزایش پیدا می‌کند. در نتیجه در بارهای سنگین باید دمای MOSFET و PCB بررسی شود و در صورت نیاز از خنک‌کاری مناسب استفاده شود.

• استفاده برای موتور و بار القایی :

موتورها، پمپ‌ها، شیرهای برقی و سایر بارهای القایی هنگام قطع جریان می‌توانند ولتاژهای گذرا ایجاد کنند. در این کاربردها باید از دیود فلایبک (هرزگرد) یا مدار حفاظت مناسب مطابق طراحی مدار استفاده شود.

• سیم‌کشی جریان بالا :

برای بارهای پرجریان، از سیم های ضخیم تر و ترجیحا نسوز، کانکتور و ترمینال متناسب با جریان استفاده کنید. اتصالات ضعیف می‌توانند باعث افت ولتاژ، افزایش حرارت و حتی آسیب به برد شوند.

مشخصات فنی :

نام محصول: ماژول ماسفت 15 آمپر AOD4184A
نوع ماژول: درایور و سوئیچ الکترونیکی MOSFET
نوع MOSFET: AOD4184A
ساختار MOSFET: N-Channel
تعداد ماسفت: دو عدد
ولتاژ تغذیه توصیه شده: 5 تا 36V DC
ولتاژ نامی قابل تحمل Drain-Source (VDS): حداکثر 40V
ولتاژ نامی Gate-Source (VGS): حداکثر ±20V
جریان نامی ماژول: حداکثر 15A (وابسته به شرایط کاری و خنک‌کاری)
مقاومت حالت روشن RDS(on): حداکثر 7mΩ در VGS=10V
مقاومت RDS(on) در درایو 4.5V: حداکثر 9.5mΩ
ولتاژ توصیه شده سیگنال کنترلی یا PWM: 3.3 تا 20V DC
قابلیت کنترل PWM: دارد
فرکانس توصیه شده سیگنال کنترلی یا PWM: 0 تا 20KHz
روش کنترل: سیگنال دیجیتال یا PWM از میکروکنترلر یا برد فرمان
نشانگر وضعیت سیگنال کنترلی LED: دارد
نوع بار قابل کنترل: بارهای DC، موتور، فن، پمپ، LED و بارهای مقاومتی
مناسب برای: Arduino، ESP32، STM32 و سایر میکروکنترلرها
حفاظت پیشنهادی برای بار القایی: استفاده از دیود Flyback در موتور، رله و بارهای القایی
نوع نصب: ترمینال پیچی، پد لحیم‌کاری و سوراخ‌های مناسب پیچ 2mm

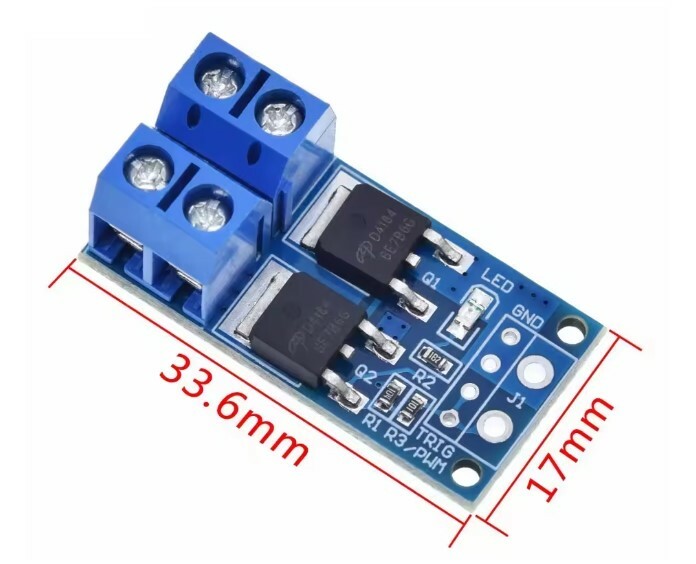

ابعاد: 34 × 17 × 12mm
بازه دمای کاری ماژول: 40- تا 85+ درجه سانتی‌گراد
کاربرد اصلی: سوئیچینگ و کنترل توان بارهای DC
مزیت اصلی: RDS(on) پایین، تلفات کمتر و مناسب برای کنترل PWM

دانلود دیتاشیت ماژول ماسفت 15 آمپر AOD4184A

سوالات متداول :

ماژول ماسفت AOD4184A چیست؟

ماژول ماسفت AOD4184A یک مدار سوئیچینگ قدرت برای کنترل بارهای DC است که از دو عدد MOSFET مدل AOD4184A به‌صورت موازی استفاده می‌کند. این ماژول برای کنترل و قطع و وصل بارهایی مانند موتور DC، فن، پمپ، نوار LED و سایر تجهیزات DC مناسب است.

آیا این ماژول از دو ماسفت AOD4184A استفاده می‌کند؟

بله. در این ماژول دو عدد AOD4184A به‌صورت موازی قرار گرفته‌اند. اتصال موازی باعث کاهش مقاومت مؤثر مسیر و کمک به توزیع جریان بین دو MOSFET می‌شود.

حداکثر جریان قابل تحمل ماژول چقدر است؟

ظرفیت نامی این ماژول 15 آمپر است. توجه داشته باشید که جریان واقعی قابل استفاده به عواملی مانند دمای کاری، طراحی PCB، کیفیت ترمینال‌ها، ضخامت مسیرهای مسی، سیم‌کشی و شرایط خنک‌کاری بستگی دارد؛ بنابراین نباید جریان 40 آمپر درج‌شده در دیتاشیت هر AOD4184A را به‌عنوان ظرفیت ماژول در نظر گرفت.

آیا این ماژول برای کنترل موتور DC مناسب است؟

بله. این ماژول برای سوئیچینگ و کنترل بارهای DC از جمله موتورهای DC، فن و پمپ قابل استفاده است. برای موتور و سایر بارهای القایی، استفاده از مدار حفاظتی یا دیود فلایبک (هرزگرد) مناسب برای مهار ولتاژ برگشتی توصیه می‌شود.

آیا امکان کنترل PWM با این ماژول وجود دارد؟

بله، با اعمال سیگنال PWM در محدوده ولتاژ 3.3-20V DC و فرکانس 0-20KHz سرعت موتور، شدت نور LED یا توان اعمال‌شده به برخی بارهای DC را کنترل کرد.

آیا این ماژول با Arduino و ESP32 سازگار است؟

برای کاربردهای کنترل PWM و سوئیچینگ، می‌توان از خروجی دیجیتال یا PWM میکروکنترلرهایی مانند Arduino، ESP32 و STM32 استفاده کرد؛ البته سطح ولتاژ ورودی کنترل باید با نسخه دقیق ماژول مطابقت داشته باشد.

مقاومت RDS(on) ماسفت AOD4184A چقدر است؟

مقاومت روشن AOD4184A حداکثر حدود 7 میلی‌اهم در VGS=10V و 9.5 میلی‌اهم در VGS=4.5V است. مقاومت پایین در حالت روشن به کاهش افت ولتاژ و تلفات هدایتی کمک می‌کند.

آیا دو ماسفت موازی یعنی جریان قابل تحمل دقیقاً دو برابر می‌شود؟

خیر. موازی‌کردن دو MOSFET به توزیع جریان و کاهش مقاومت مسیر کمک می‌کند، اما نمی‌توان ظرفیت نهایی ماژول را صرفاً با ضرب جریان یک MOSFET در عدد 2 تعیین کرد. محدودیت‌های PCB، ترمینال‌ها، سیم‌کشی و حرارت نیز باید در نظر گرفته شوند.

آیا می‌توان از این ماژول برای نوار LED استفاده کرد؟

بله، برای کنترل و سوئیچینگ بسیاری از بارهای LED با تغذیه DC مناسب است. در صورت استفاده از PWM، امکان کنترل شدت روشنایی نیز وجود دارد؛ البته باید ولتاژ و جریان نوار LED با مشخصات مدار مطابقت داشته باشد.

آیا این ماژول برای هیتر و بارهای مقاومتی مناسب است؟

بله. بارهای مقاومتی DC مانند برخی هیترها، لامپ‌ها و تجهیزات گرمایشی را می‌توان با MOSFET سوئیچ کرد، مشروط بر اینکه ولتاژ و جریان بار در محدوده قابل قبول ماژول باشد.

آیا این ماژول به هیت‌سینک نیاز دارد؟

در جریان‌های پایین معمولاً شرایط حرارتی ساده‌تر است، اما هنگام نزدیک‌شدن به جریان‌های بالا و نزدیک به ماکزیمم، دمای MOSFET و PCB باید کنترل شود. افزایش جریان باعث افزایش توان تلفاتی و گرما می‌شود؛ بنابراین برای کارکرد مداوم در جریان بالا، خنک‌کاری مناسب اهمیت زیادی دارد.

آیا می‌توان با این ماژول بار AC را کنترل کرد؟

خیر، این ماژول برای بارهای DC طراحی شده است و نباید آن را به‌عنوان رله یا سوئیچ مناسب برق AC در نظر گرفت.

آیا می‌توان مستقیماً موتور را به پایه کنترل ماژول وصل کرد؟

خیر. موتور یا بار قدرت باید از مسیر ترمینال‌های قدرت ماژول عبور کند و پایه کنترل صرفاً برای فرمان‌دادن به مدار سوئیچینگ استفاده می‌شود. نحوه اتصال دقیق پایه‌ها باید بر اساس لیبل‌های روی نسخه موردنظر ماژول انجام شود.

آیا برای موتور DC استفاده از دیود Flyback لازم است؟

برای بارهای القایی مانند موتور، رله و سلونوئید، وجود مسیر مناسب برای تخلیه انرژی القایی اهمیت دارد. از آنجاییکه که خود ماژول مدار حفاظت داخلی ندارد، استفاده از دیود Flyback مناسب در مدار بار توصیه می‌شود.

تفاوت این ماژول با رله مکانیکی چیست؟

ترانزیستور MOSFET امکان سوئیچینگ سریع و کنترل PWM را فراهم می‌کند و فاقد کنتاکت مکانیکی است. به همین دلیل برای کاربردهای سرعت بالا، کنترل موتور و تنظیم توان DC گزینه مناسبی است. رله مکانیکی در مقابل برای برخی کاربردهای قطع و وصل ایزوله مناسب‌تر است.

آیا جریان 15 آمپر برای کارکرد دائمی تضمین شده است؟

عدد 15 آمپر به‌عنوان ظرفیت نامی این ماژول در نظر گرفته می‌شود، اما شرایط واقعی استفاده اهمیت زیادی دارد. برای جریان‌های بالا باید دمای MOSFET، مسیرهای PCB، ترمینال‌ها، سیم‌ها و تهویه یا خنک‌کاری بررسی شود.

کاربردهای اصلی ماژول ماسفت AOD4184A چیست؟

از کاربردهای این ماژول می‌توان به کنترل موتور DC، فن، پمپ، نوار LED، لامپ DC، هیترهای DC، پروژه‌های رباتیک، اتوماسیون صنعتی و پروژه‌های مبتنی بر Arduino و سایر میکروکنترلرها اشاره کرد.
