ماژول فتوسل LDR مدل LM393 | سنسور تشخیص نور با خروجی آنالوگ و دیجیتال
ماژول فتوسل LDR یکی از پرکاربردترین سنسورهای تشخیص نور در پروژههای الکترونیک، رباتیک و سیستمهای هوشمند است که با استفاده از یک مقاومت نوری (Light Dependent Resistor) و آیسی مقایسهگر LM393، قادر به تشخیص با اندازهگیری شدت نور محیط بوده و تغییرات نور را به سیگنالهای الکتریکی قابل استفاده برای میکروکنترلرها و مدارهای کنترلی تبدیل میکند. این ماژول با طراحی ساده، ابعاد کوچک، مصرف توان پایین و قیمت اقتصادی، انتخابی ایدهآل برای دانشجویان، علاقهمندان به الکترونیک، مهندسان و طراحان سیستمهای اتوماسیون محسوب میشود. این ماژول معمولاً با ولتاژ 3.3 تا 5 ولت DC کار کرده و بهطور مستقیم با بردهایی مانند Arduino، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است.

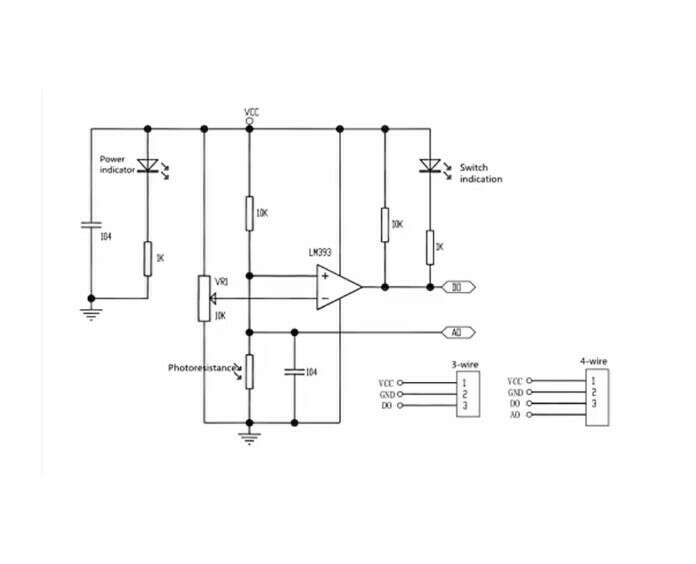

اساس عملکرد این ماژول بر پایه تغییر مقاومت فتوسل در برابر شدت نور است. هرچه نور محیط بیشتر باشد، مقاومت سنسور LDR کاهش یافته و هرچه محیط تاریکتر شود، مقاومت آن افزایش پیدا میکند. آیسی مقایسهگر LM393 ماژول این تغییرات را پردازش کرده و خروجی دیجیتال (صفر یا یک منطقی) در اختیار کاربر قرار میدهد.
یکی از مهمترین ویژگیهای ماژول فتوسل LDR، قابلیت تنظیم حساسیت است. به کمک پتانسیومتر تعبیهشده روی برد، کاربر میتواند نقطه عملکرد خروجی دیجیتال را متناسب با شرایط محیط تنظیم کند. این قابلیت باعث میشود ماژول در محیطهای با شدت نور متفاوت، عملکرد دقیق و پایداری داشته باشد. همچنین وجود LED نشانگر تغذیه و LED وضعیت خروجی، فرآیند نصب، تست و عیبیابی را بسیار سادهتر میکند و کاربر میتواند بدون استفاده از تجهیزات اندازهگیری، وضعیت عملکرد سنسور را بررسی کند.
کاربردها
ماژول فتوسل LDR به دلیل قابلیت تشخیص شدت نور، در طیف گستردهای از پروژههای الکترونیکی، صنعتی و هوشمندسازی مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای این ماژول عبارتاند از:
• سیستمهای روشن و خاموش شدن خودکار چراغها
• کنترل روشنایی معابر، پارکها و فضای سبز
• خانه هوشمند و سیستمهای مدیریت روشنایی
• کنترل نور گلخانهها و تجهیزات کشاورزی هوشمند
• رباتهای مسیریاب و رباتهای دنبالکننده نور
• سیستمهای امنیتی و تشخیص باز شدن درب یا پنجره با تغییر نور
• تجهیزات اینترنت اشیا (IoT)
• کنترل پردههای برقی و سایهبانهای هوشمند
• پروژههای آموزشی آردوینو، AVR، ESP32، STM32 و Raspberry Pi
• تجهیزات آزمایشگاهی و پروژههای تحقیقاتی
راهاندازی (Setup)
1. پایه VCC را به تغذیه 3.3 یا 5 ولت DC متصل کنید.
2. پایه GND را به زمین (Ground) مدار وصل نمایید. در صورت استفاده از میکروکنترلر و یا مدار واسط حتما زمین های مدار و ماژول را یکی کنید.
3. برای تشخیص روشن یا تاریک بودن محیط ، پایه خروجی را به یک ورودی دیجیتال متصل نمایید.
4. با چرخاندن پتانسیومتر روی برد، آستانه عملکرد خروجی دیجیتال را متناسب با نور محیط تنظیم کنید.
5. هنگام تغییر شدت نور، وضعیت خروجی دیجیتال متناسب با نور محیط تغییر خواهد کرد.
نکات مهم در استفاده
• از تغذیه 3.3 تا 5 ولت DC استفاده کنید و از اعمال ولتاژ بالاتر خودداری نمایید.
• خروجی تنها وضعیت روشن یا تاریک بودن محیط را بر اساس آستانه تنظیمشده مشخص میکند.
• محل نصب سنسور باید در معرض نور محیط قرار داشته باشد و توسط اجسام دیگر پوشانده نشود.
• در محیطهایی با تغییرات سریع نور، بهتر است در نرمافزار از فیلتر یا میانگینگیری برای جلوگیری از نوسان خروجی استفاده شود.
• برای افزایش دقت اندازهگیری، از منابع تغذیه پایدار و نویز پایین استفاده کنید.
• از تماس مستقیم آب و رطوبت با برد جلوگیری کنید، زیرا این ماژول فاقد پوشش محافظ هستند.
• در صورت استفاده در فضای باز، نصب ماژول داخل محفظه مناسب با امکان عبور نور توصیه میشود.
مشخصات فنی:
مدل ماژول: فتوسل LDR
سنسور نوری: مقاومت نوری (Light Dependent Resistor – LDR)
آیسی مقایسهگر: LM393
ولتاژ کاری: 3.3 تا 5 ولت DC
جریان مصرفی: کمتر از 20 میلیآمپر
نوع خروجی: دیجیتال (DO)
سطح خروجی دیجیتال: TTL (صفر و یک منطقی 0V یا VCC)
قابلیت تنظیم حساسیت: دارد (از طریق پتانسیومتر روی برد)
محدوده تشخیص: شدت نور محیط
زمان پاسخ: کمتر از 20 میلیثانیه (بسته به شدت نور)
نشانگر تغذیه: LED قرمز
نشانگر وضعیت خروجی: LED دیجیتال
رابط اتصال: هدر 3 پین (2.54 میلیمتری)
پایههای اتصال: VCC، GND، DO

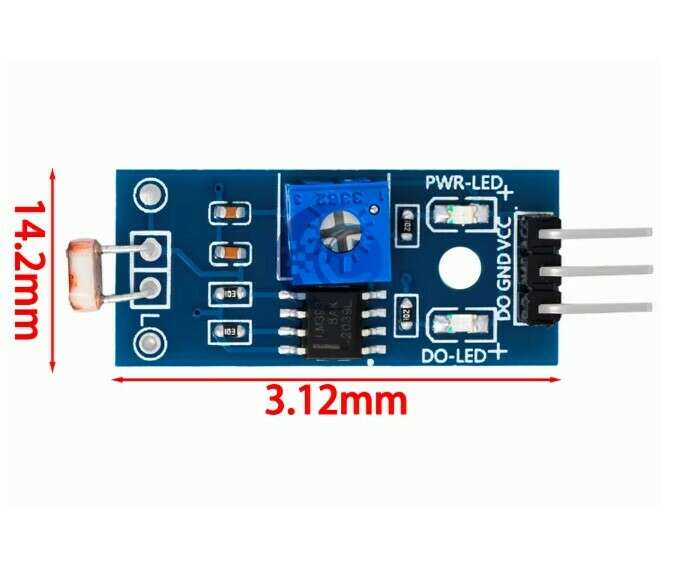

ابعاد برد: 31 × 14 × 7 میلیمتر
دمای کاری: 25- تا 70+ درجه سانتیگراد
سازگاری: Arduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi و سایر میکروکنترلرها
کاربرد: تشخیص نور، کنترل روشنایی، خانه هوشمند، رباتیک، اینترنت اشیا (IoT)، گلخانه هوشمند و پروژههای آموزشی
پرسش و پاسخ
ماژول فتوسل LDR چه کاربردی دارد؟
این ماژول برای تشخیص شدت نور محیط و کنترل خودکار تجهیزات الکتریکی بر اساس میزان روشنایی استفاده میشود و در پروژههای آردوینو، رباتیک، خانه هوشمند و اتوماسیون صنعتی کاربرد فراوانی دارد.
آیا این ماژول با آردوینو سازگار است؟
بله. این ماژول با انواع بردهای Arduino، ESP8266، ESP32، STM32، AVR، PIC، Raspberry Pi و سایر میکروکنترلرهایی که دارای ورودی دیجیتال هستند، سازگار است.
ولتاژ کاری ماژول چقدر است؟
ماژول با 3.3 تا 5 ولت DC کار میکند و میتوان آن را مستقیماً به اکثر بردهای توسعه متصل کرد.
. چگونه میتوان حساسیت سنسور را تنظیم کرد؟
روی برد یک پتانسیومتر قرار دارد که با چرخاندن آن میتوان آستانه عملکرد خروجی دیجیتال (DO) را متناسب با شرایط نوری محیط تنظیم کرد.
آیا میتوان از این ماژول در فضای باز استفاده کرد؟
بله، اما بهتر است داخل محفظهای مناسب نصب شود تا از نفوذ آب، گردوغبار و تابش مستقیم باران به برد الکترونیکی جلوگیری شود.
چرا خروجی دیجیتال تغییر نمیکند؟
در بیشتر موارد، آستانه حساسیت بهدرستی تنظیم نشده است. با تنظیم پتانسیومتر روی برد و تغییر میزان نور محیط، میتوان عملکرد خروجی دیجیتال را تنظیم کرد.
آیا این ماژول مصرف برق بالایی دارد؟
خیر. ماژول فتوسل LDR مصرف توان بسیار کمی دارد حدودا 20 میلی آمپر و برای پروژههای قابل حمل، باتریخور و کممصرف گزینه مناسبی است.
آیا میتوان از این ماژول برای روشن و خاموش کردن خودکار چراغها استفاده کرد؟
بله. یکی از رایجترین کاربردهای این ماژول در کنار میکروکنترلر یا مدار واسط، ساخت سیستم روشنایی هوشمند است که با تاریک شدن محیط، چراغها را بهصورت خودکار روشن و با افزایش نور، آنها را خاموش میکند.
